SK509: Módulo de conmutación inalámbrica industrial de 4 canales y 5 W con función de emparejamiento y protección ESD

El SK509 es un módulo de conmutación inalámbrico industrial de cuatro canales con función de emparejamiento. Ofrece un máximo de cuatro canales de entrada de señal y un máximo de cuatro canales de salida de control. Su interfaz es sencilla y su rendimiento es fiable. Los parámetros se pueden modificar mediante software de PC, comandos UART o control remoto (SK509-S). El interruptor DIP del módulo permite cambiar la frecuencia de operación (máximo 16 grupos), el modo de operación, etc. Con este módulo, el usuario puede sustituir un dispositivo cableado por una conexión inalámbrica, lo que reduce significativamente el coste y ahorra mucho tiempo.
SK509 utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Nota: los siguientes parámetros se probaron bajo un voltaje de 12 V y una temperatura de 25 ℃.

Parámetro	Mínimo	Típico.	Máximo	Unidad	Condición
Condición
Voltaje de trabajo	9	12	30	V
Temperatura de trabajo	-40	25	+85	°C
Consumo actual
Corriente Rx		<20		mamá
Corriente de transmisión		<2		A
Corriente de espera		<5		mamá	Modo de temporización de @12 V El maestro no envía mensaje
Parámetros de RF
Potencia de salida		37		dBm
Sensibilidad		-121		dBm	@2400

Características del módulo de conmutación inalámbrico SK509

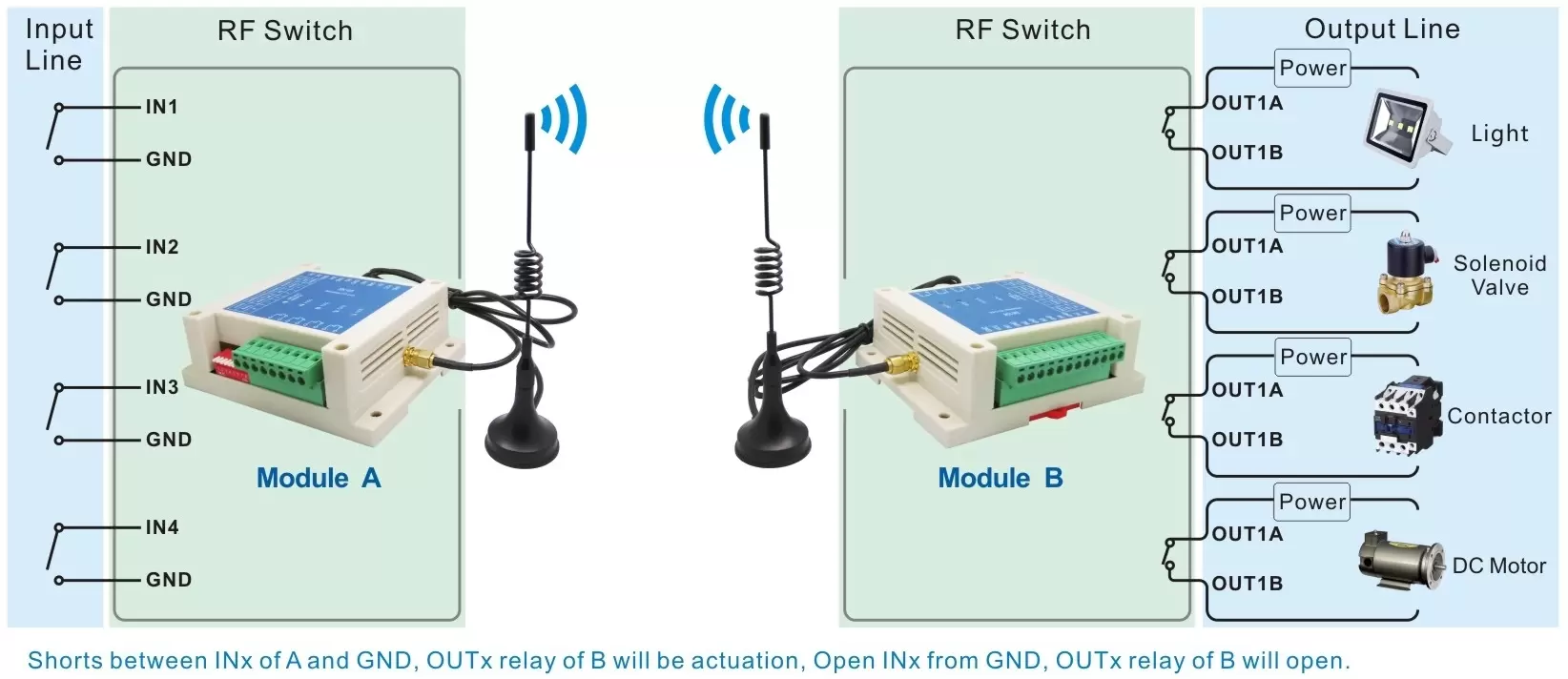

Circuito de aplicación del módulo de conmutación inalámbrica SK509

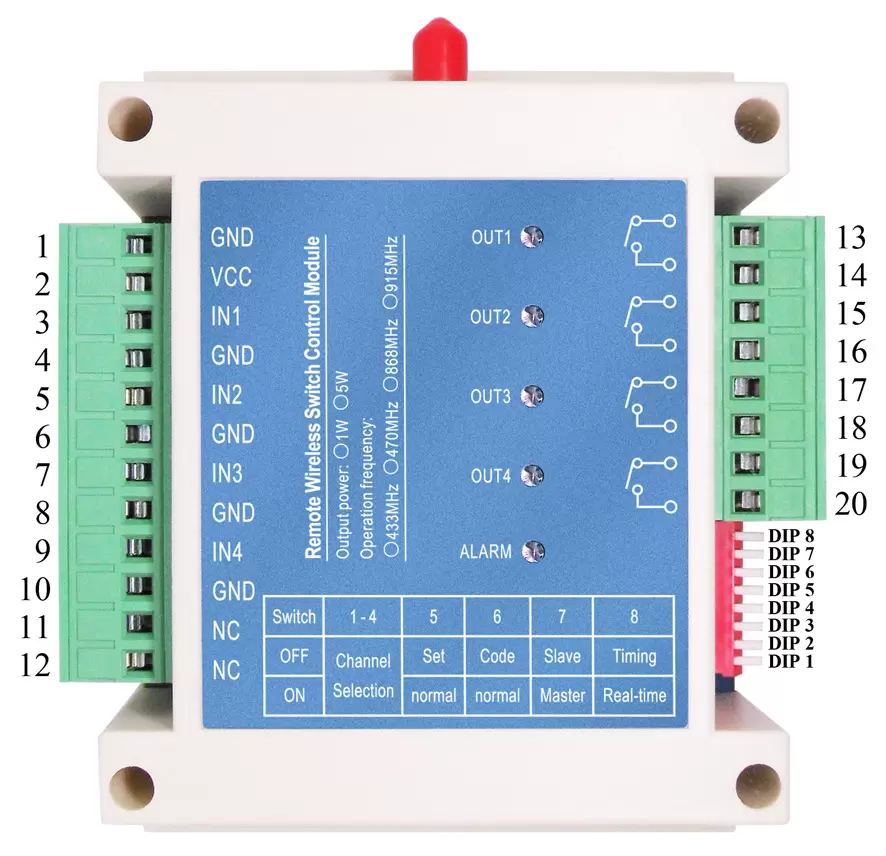

Definición de pines del módulo de conmutación inalámbrica SK509

Pin N.º	Alfiler	Descripción
1	Tierra	Conectar la energía negativa
2	VCC	Conectar la energía positiva
3	EN1	Entrada del interruptor Ch1, pull-up interno
4	Tierra	Entrada del interruptor Ch1, pull-up interno
5	IN2	Entrada del interruptor Ch2, pull-up interno
6	Tierra	Entrada del interruptor Ch2, pull-up interno
7	IN3	Entrada del interruptor Ch3, pull-up interno
8	Tierra	Entrada del interruptor Ch3, pull-up interno
9	IN4	Entrada del interruptor Ch4, pull-up interno
10	Tierra	Entrada del interruptor Ch4, pull-up interno
11	CAROLINA DEL NORTE	Reservado, no conectado
12	CAROLINA DEL NORTE	Reservado, no conectado
13	SALIDA1	Salida de relé Ch1
14	SALIDA1	Salida de relé Ch1
15	SALIDA2	Salida de relé Ch2
16	SALIDA2	Salida de relé Ch2
17	SALIDA3	Salida de relé Ch3
18	SALIDA3	Salida de relé Ch3
19	SALIDA4	Salida de relé Ch4
20	SALIDA4	Salida de relé Ch4

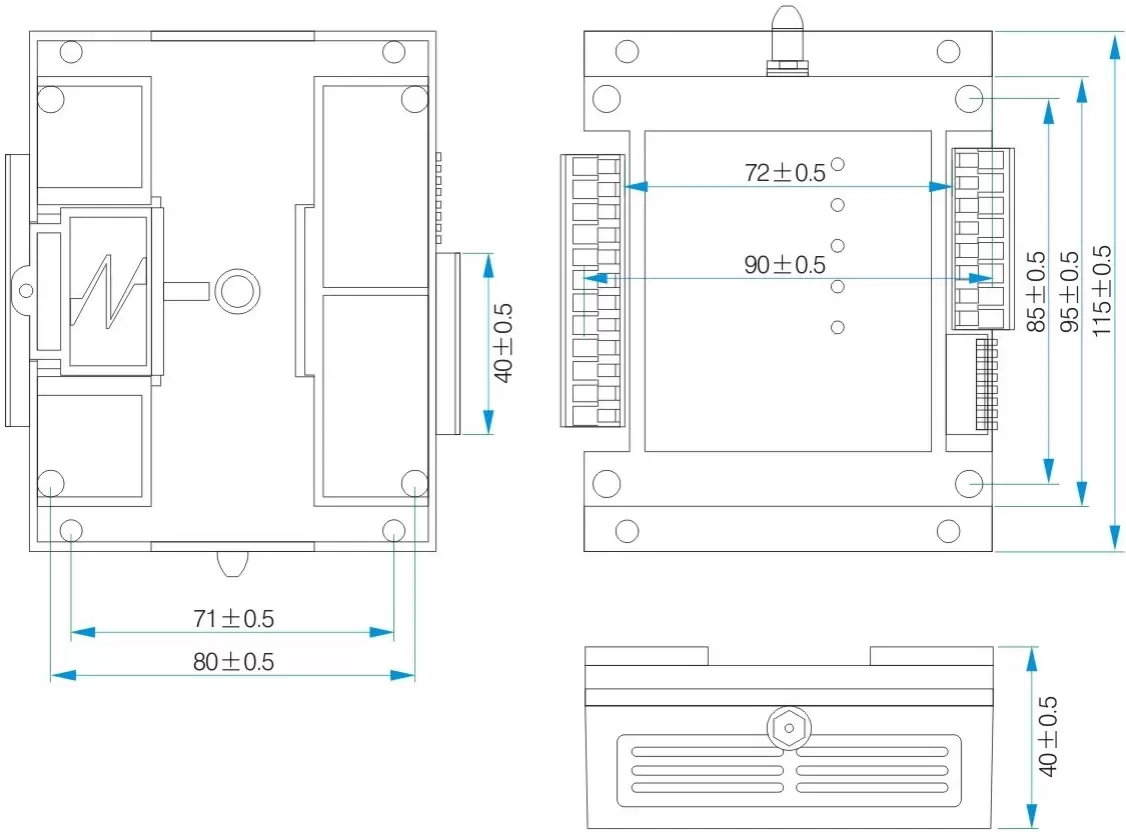

Dimensiones mecánicas del módulo de conmutación inalámbrica SK509
