SK106: Módulo de interruptor inalámbrico de control remoto de entrada y salida de 1W 4-20mA

La serie SK106 es un módulo de conmutación inalámbrico y analógico remoto de nivel industrial (4 ~ 20 mA), que incluye SK106-TX y SK106-RX. SK106-TX proporciona cuatro interfaces de entrada de señal digital y cuatro interfaces de entrada analógica actuales, SK106-RX proporciona cuatro interfaces de control de interruptores y cuatro interfaces de salida analógica actuales. Los parámetros se pueden modificar mediante software de PC/comando UART. El interruptor DIP en el módulo se puede usar para cambiar la frecuencia de operación (máximo 16 grupos), el modo de operación, ID de grupo, etc. Con este módulo, el usuario puede reemplazar el dispositivo cableado con la conexión inalámbrica, lo que reduce significativamente el costo y ahorra mucho tiempo.
SK106 utiliza estrictamente un proceso sin plomo para producción y pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Nota: Los parámetros siguientes se basan en una fuente de alimentación de 12 V/entorno de prueba de 25 ℃.

	Parámetros
El voltaje sonó	433MHz/470MHz/868MHz/915MHz
Canal analógico (4~20mA)	4AI（SK106-TX）、4AO（SK106-RX）
Cambiar canal	4DI (SK106-TX), 4DO (SK106-RX)
Rango de entrada/salida analógica	Corriente: 0-20mA
Distinguir	12 bits
Exactitud	±0,1%
Interfaz de configuración	RS-485
Canal	Estándar de 16 canales, el usuario puede usar el interruptor Dip para cambiar el canal

SK106-TX

Parámetros	mín.	Tipo.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	10	12	30	V
Rango de temperatura de trabajo:	-40	25	85	℃
Consumo actual
corriente de rx		< 50		mamá
corriente de transmisión		< 350		mamá
Parámetros de radiofrecuencia
Potencia de salida	> 30	31	32	dBm	@433MHz, 490MHz
Potencia de salida		27		dBm	@868MHz, 915MHz
Sensibilidad		< -132		dBm

Parámetros	mín.	Tipo.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	10	12	30	V
Rango de temperatura de trabajo	-40	25	85	℃
Consumo actual
corriente de rx		< 40		mamá
corriente de transmisión		< 300		mamá
Parámetros de radiofrecuencia
Potencia de salida	> 30	31	32	dBm	@433MHz, 490MHz
Potencia de salida		27		dBm	@868MHz, 915MHz
Sensibilidad		< -132		dBm

Sensores de campo industriales, adquisición de señal del transmisor.
Sistema automatizado de adquisición de datos.
Automatización de edificios, seguridad, monitoreo inalámbrico de salas de equipos, sistema de control de acceso.
Tráfico, perforación petrolera y alarma. Puede usarse ampliamente para monitorear en tiempo real el desplazamiento, la velocidad, la temperatura, la presión, el flujo y el nivel del agua.

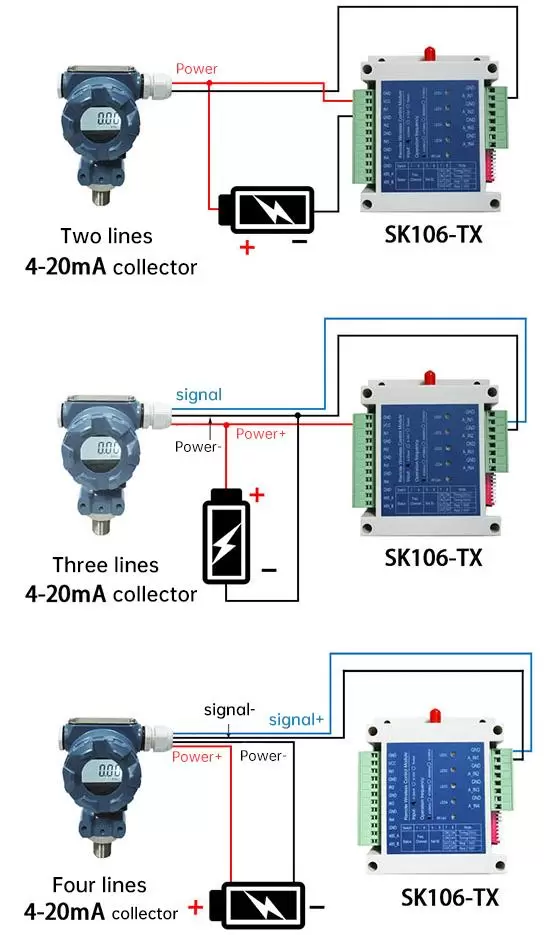

Circuito de aplicación típico del módulo de conmutación inalámbrico SK106


SK106-TX	SK106-RX

Pin NO.	Alfiler		Descripción
	SK106-TX	SK106-RX	SK106-TX	SK106-RX
1	Tierra	Tierra	Conectar a potencia negativa
2	VCC	VCC	Conéctese a la energía positiva
3	EN1	A_OUT1	Entrada Ch1, pull-up interno	Salida analógica Ch1
4	Tierra	Tierra
5	IN2	A_OUT2	Entrada Ch1, pull-up interno	Salida analógica Ch2
6	Tierra	Tierra
7	IN3	A_OUT3	Entrada Ch1, pull-up interno	Salida analógica Ch3
8	Tierra	Tierra
9	IN4	A_OUT4	Entrada Ch1, pull-up interno	Salida analógica Ch4
10	Tierra	Tierra
11	485_A	485_A	485 interfaz A
12	485_B	485_B	485 Interfaz B
13	Tierra	SALIDA1	Entrada analógica Ch1	Salida de control de relé Ch1
14	A_IN1
15	Tierra	OUT2	Entrada analógica Ch2	Salida de control de relé Ch2
16	A_IN2
17	Tierra	OUT3	Entrada analógica Ch3	Salida de control de relé Ch3
18	A_IN3
19	Tierra	OUT4	Entrada analógica Ch4	Salida de control de relé Ch4
20	A_IN4

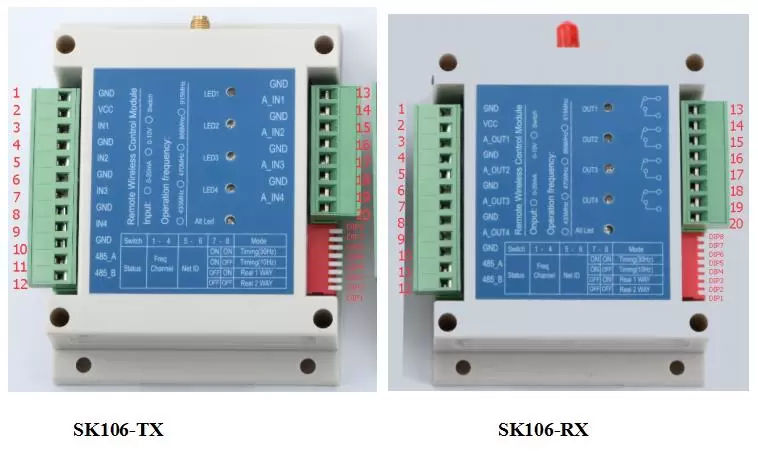

Interfaces SK106-TX como se muestra a continuación	Interfaces SK106-RX como se muestra a continuación

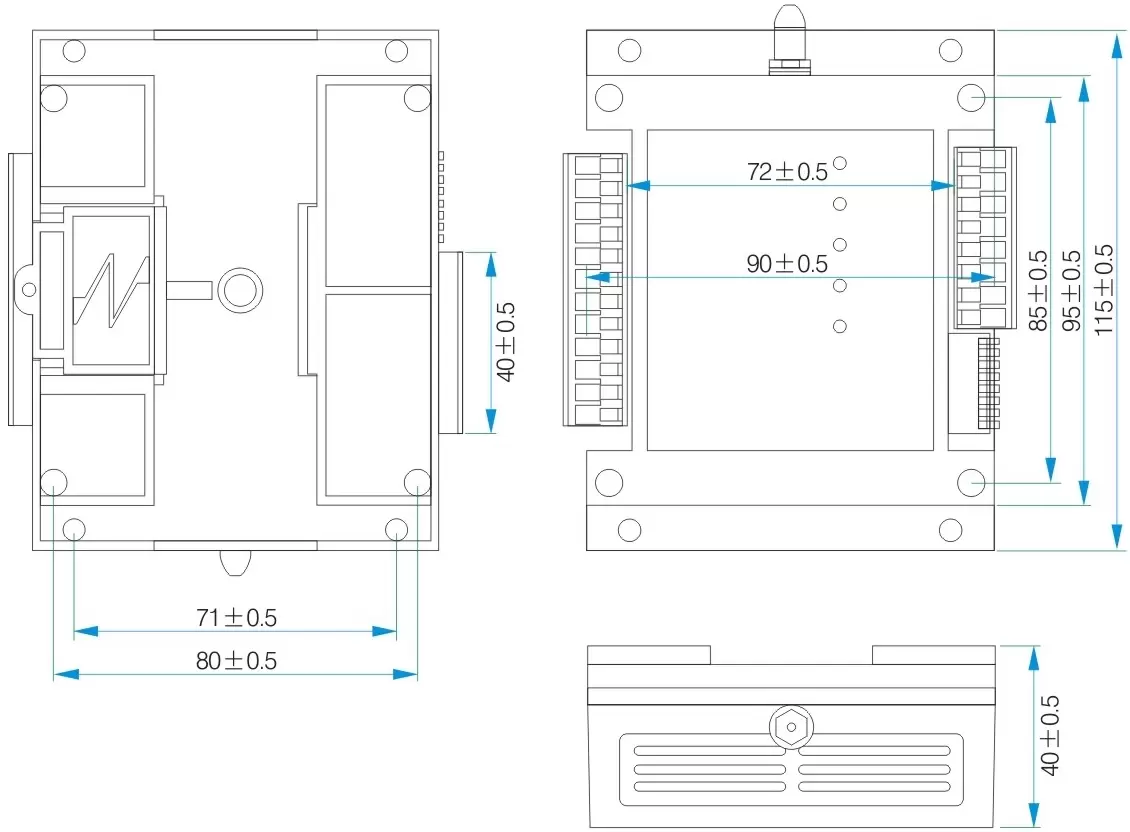

Dimensiones mecánicas del módulo de conmutación inalámbrico SK106
