SK200: Módulo de interruptor inalámbrico antiinterferencias industrial LoRa de 1W
SK200: Módulo de interruptor inalámbrico antiinterferencias industrial LoRa de 1W
SK200: Módulo de interruptor inalámbrico antiinterferencias industrial LoRa de 1W
SK200: Módulo de interruptor inalámbrico antiinterferencias industrial LoRa de 1W
SK200: Módulo de interruptor inalámbrico antiinterferencias industrial LoRa de 1W
SK200: Módulo de interruptor inalámbrico antiinterferencias industrial LoRa de 1W
SK200: Módulo de interruptor inalámbrico antiinterferencias industrial LoRa de 1W
SK200: Módulo de interruptor inalámbrico antiinterferencias industrial LoRa de 1W

SK200: Módulo de interruptor inalámbrico antiinterferencias industrial LoRa de 1W

  • SK200 es un módulo de conmutación inalámbrico remoto de un solo canal de grado industrial. Se compone del módulo transmisor SK200-TX-1W y del receptor SK200-RX con una potencia de transmisión de 1W. El diseño adopta la tecnología de salto de frecuencia de modulación de espectro ensanchado LoRa, que tiene una alta sensibilidad de recepción y un rendimiento antiinterferente superior. Su distancia de comunicación y sensibilidad de recepción superan con creces la modulación FSK y GFSK. El módulo proporciona una única entrada de señal y una única interfaz de salida de control. Tiene las características de una interfaz sencilla y un funcionamiento fiable. Los usuarios pueden configurar los parámetros internos del módulo modificado en combinación con nuestra interfaz de PC. Muchos pares de comunicación simultánea no interferirán entre sí y el uso es flexible y conveniente. El sistema puede reemplazar fácilmente el entorno cableado original con control inalámbrico, lo que reduce en gran medida el costo del cableado manual y se usa ampliamente en la industria.
  • SK200 utiliza estrictamente un proceso sin plomo para producción y pruebas, y cumple con los estándares RoHS y Reach.

Los parámetros eléctricos del módulo SK200-TX son los siguientes:

Modelo SK200-TX-1W
transmitir potencia 29,5 dBm
Tensión de trabajo (rango) 5 V (3,3 V ~ 6,5 V)
Dormir actual 250uA
Corriente de reposo 16mA
Corriente de emisión 600mA
Tamaño (mm) 61,5*59*14
Rango de temperatura de trabajo -40 ℃ ~ 85 ℃

Los parámetros eléctricos del módulo SK200-RX son los siguientes:

Parámetro Pequeñísimo Típico más grande Unidad Condición
Condiciones de funcionamiento
Rango de voltaje de trabajo 5 12 30 V
Carga de relé   < 10   A @220V
Parámetro de radiofrecuencia
Recibir actual   < 10   mamá @12V
Recepción de sensibilidad   -132   dBm
Interfaz E/S, Uarte
Canal 1 canal
Comunicación De una sola mano
Distancia abierta (km) 6~7

Características del módulo de conmutación inalámbrico SK200

  • Banda de frecuencia de trabajo: 433/490/868/915 MHz opcional
  • Potencia del transmisor 1W
  • La frecuencia del transceptor se puede configurar libremente
  • Múltiples modos de trabajo están disponibles
  • Modo de modulación LoRa
  • Sensibilidad hasta -132 dBm
  • Rango de temperatura de trabajo: -40 ~ +85 °C

Aplicación del módulo de conmutación inalámbrico SK200

  • Mando a distancia digital
  • Sistema de seguridad
  • Control inalámbrico de bombas
  • Control de acceso remoto inalámbrico

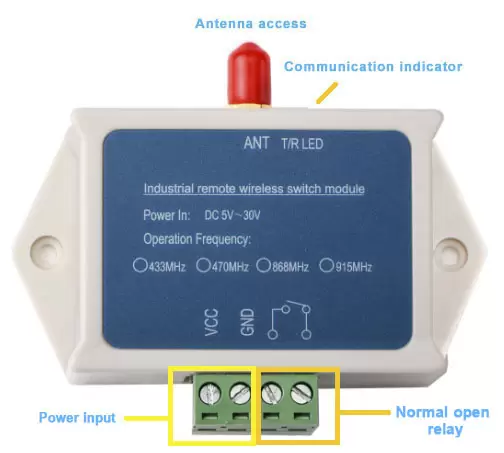

La descripción de la interfaz del módulo receptor SK200-RX se muestra en la siguiente figura:

Descripción de la interfaz del módulo de conmutación inalámbrico SK200-RX

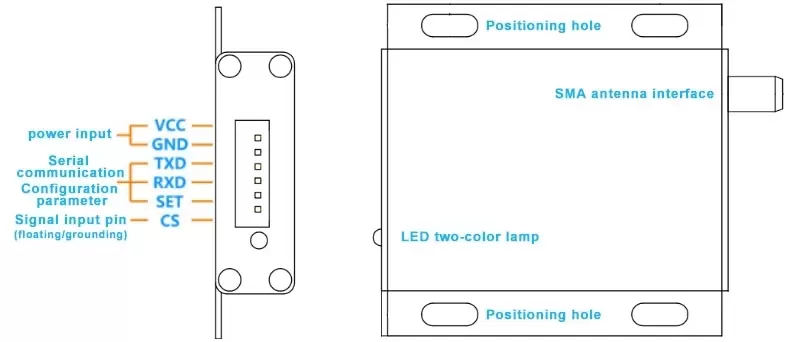

La descripción de la interfaz del módulo transmisor SK200PRO-TX se muestra en la siguiente figura:



SK200-TX-1W:

Pines del módulo de conmutación inalámbrico SK200-TX



Definición de pinDescripción
VCCConectar al polo positivo
TierraSuelo
TXDPara la configuración de parámetros del modo de configuración
RXDPara la configuración de parámetros del modo de configuración
COLOCARHabilitación de parámetros de configuración (configuración de parámetros de habilitación de nivel bajo, salida de nivel alto predeterminada)
CSPin de entrada de señal de interruptor (con pull-up interno)

Módulo transmisor

SK200-TX-1W

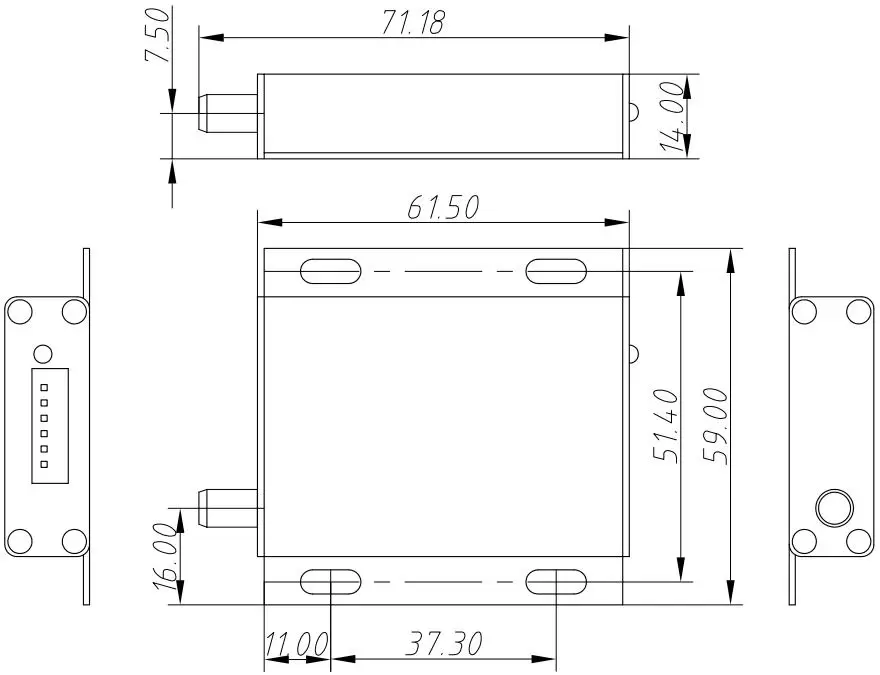

Dimensiones mecánicas del módulo de conmutación inalámbrico SK200-TX





Módulo receptor SK200-RX

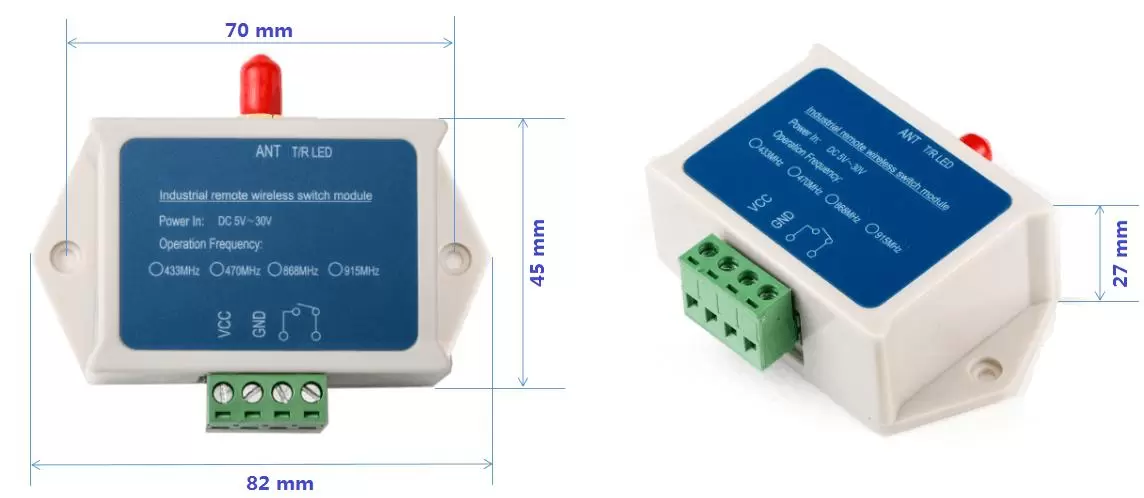

Dimensiones mecánicas del módulo de conmutación inalámbrico SK200-RX
