SK108U: Módulo transmisor y receptor RC de 4 canales con protección ESD

El SK108U incluye el SK108U-TX y el SK108U-RX. El SK108U-TX es un transmisor de control serie industrial que funciona con el SK108U-RX para construir un sistema de control de interruptores inalámbricos. El SK108U-TX es una interfaz serie que permite la conexión con PC y otros dispositivos serie. Un SK108U-RX cuenta con 4 canales de salida de relé. Un SK108U-TX puede controlar varios SK108U-RX. La frecuencia del SK108U-TX y del SK108U-Rx se puede configurar para evitar interferencias.
En cuanto al hardware, SK108U-Tx es igual que nuestro módulo de la serie SV, que tiene diferente potencia de salida y diferente interfaz para elegir.
SK108U-Rx es igual que SK108 en hardware pero con firmware diferente.
El módulo transmisor y receptor RC de 4 canales SK108U utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetros del SK108U-RX

Nota: Los siguientes parámetros se basan en una fuente de alimentación de 12 V/entorno de prueba de 25 ℃.

Parámetros	Mín.	Típico.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	9	12	30	V
Temperatura de funcionamiento	-40	25	+85	°C
Consumo actual
Corriente Rx		<20		mamá
Parámetros de RF
Sensibilidad		-121		dBm	@1200

Parámetros del SK108U-TX

Nota: El SK108U-Tx es igual que nuestro módulo de la serie SV en hardware. Tiene diferente potencia de salida y una interfaz diferente.

Características del transmisor y receptor RC de 4 canales SK108U

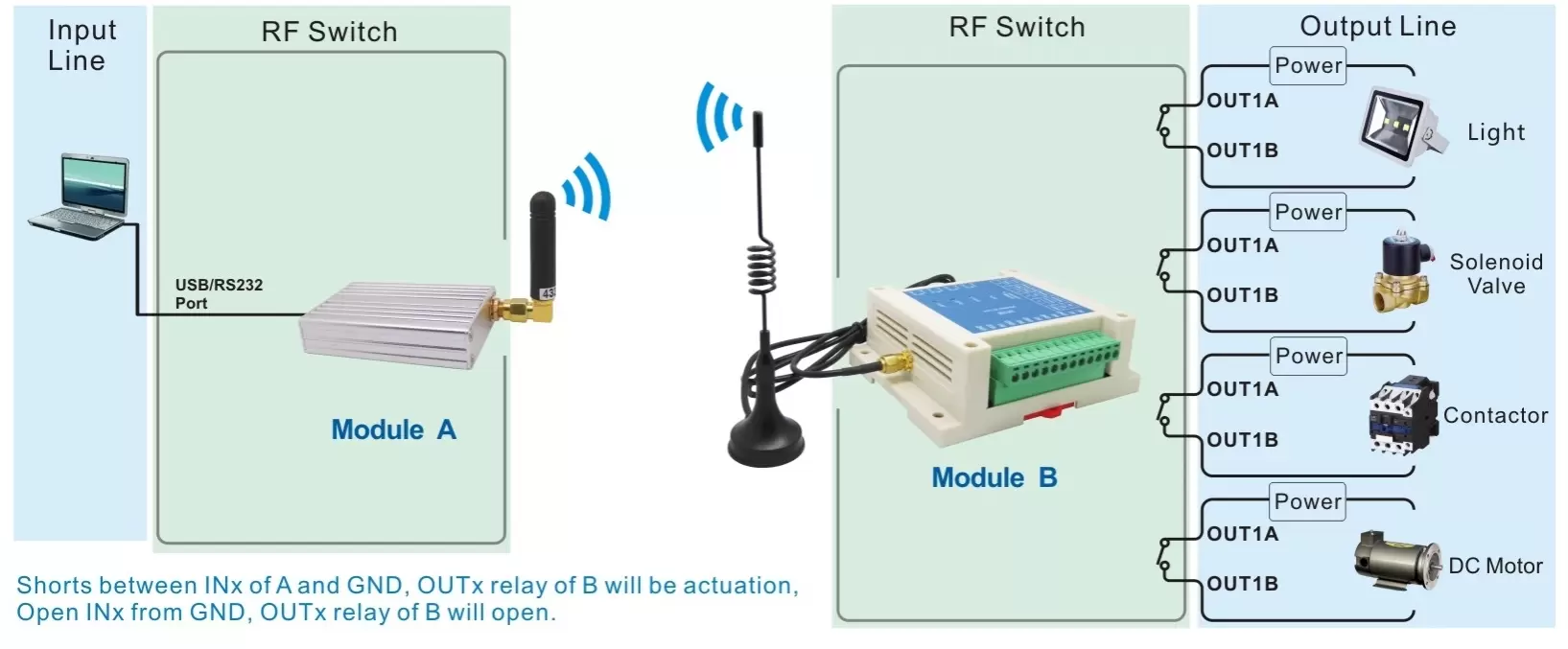

Conexión de la aplicación del módulo de control de interruptores SK108U

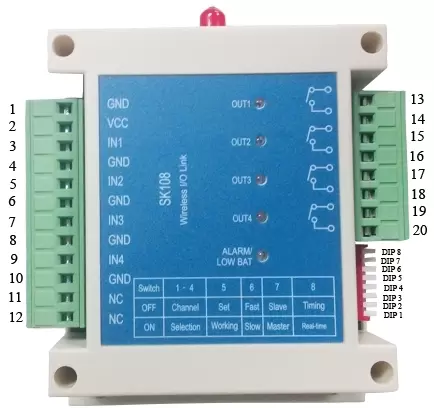

Pines del transmisor y receptor RC de 4 canales SK108U

Pin N.º	Alfiler	Descripción
1	Tierra	Conectar el negativo de potencia
2	VCC	Conectar el ánodo de potencia
3~12	CAROLINA DEL NORTE	Abierto
13	SALIDA1	Salida de control del relé Ch1,
14	SALIDA1	Salida de control del relé Ch1,
15	SALIDA2	Salida de control del relé Ch2,
16	SALIDA2	Salida de control del relé Ch2,
17	SALIDA3	Salida de control del relé Ch3,
18	SALIDA3	Salida de control del relé Ch3,
19	SALIDA4	Salida de control del relé Ch4,
20	SALIDA4	Salida de control del relé Ch4,

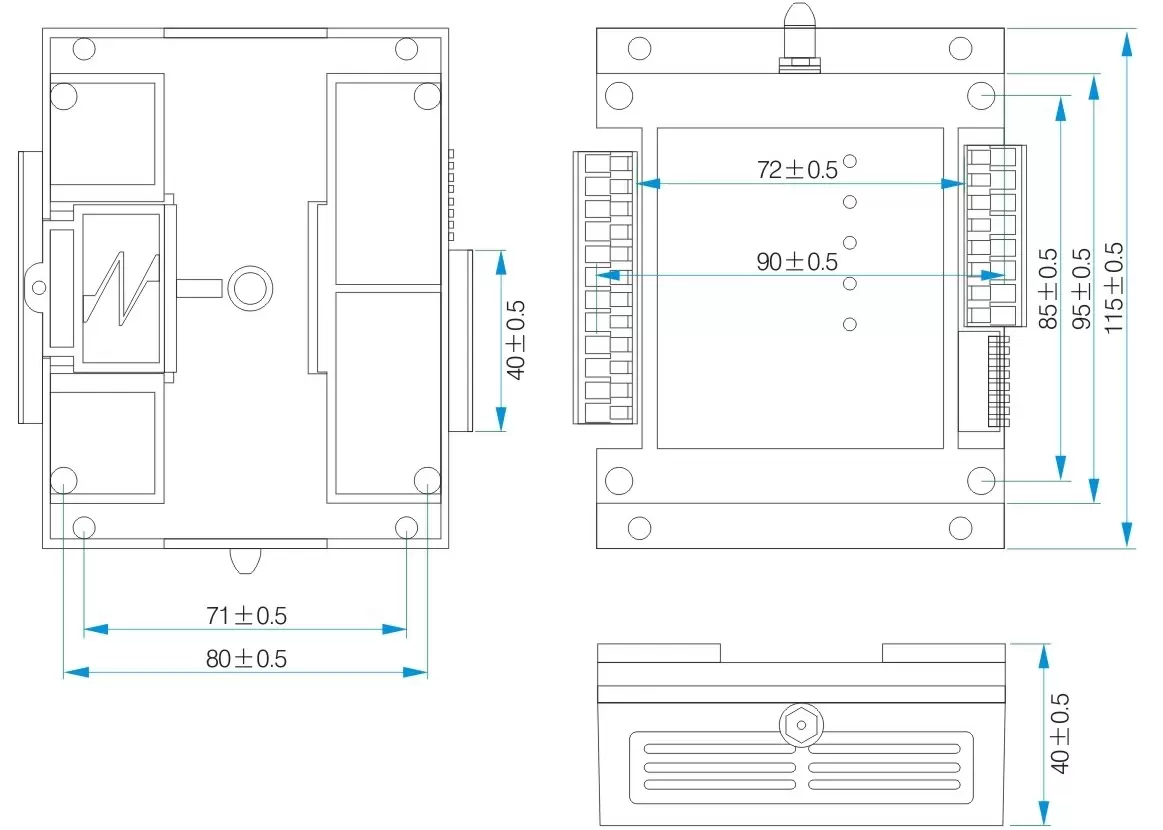

Dimensiones mecánicas del módulo de control de interruptores SK108U
