SK200Pro: Módulo de relé inalámbrico de encendido y apagado con enrutamiento de contacto seco unidireccional de malla de 1 W

El SK200Pro es un módulo de relé inalámbrico industrial de 1 W. Consta del SK200PRO-TX (módulo transmisor) y el SK200PRO-RX (módulo receptor). Su diseño inalámbrico utiliza tecnología LoRa, que ofrece una alta sensibilidad de recepción y un excelente rendimiento antiinterferente. Su distancia de comunicación y sensibilidad de recepción son superiores a las de la modulación FSK y GFSK. En el modo de funcionamiento uno a muchos, en colaboración con la red ad hoc MESH incluida en el receptor, permite establecer una transmisión de red sin puntos ciegos ni restricciones de distancia.
El módulo proporciona una única interfaz de entrada de señal y una única interfaz de salida de control. Su interfaz es sencilla y su funcionamiento fiable. Los usuarios pueden combinar la interfaz de nuestra PC para configurar y modificar los parámetros internos del módulo. El transmisor puede configurar los parámetros del receptor de forma inalámbrica, lo que facilita los cambios en línea. La comunicación simultánea entre múltiples pares es fluida y su uso es flexible y práctico.
SK200PRO utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Los parámetros eléctricos del módulo SK200PRO-TX son los siguientes:

Modelo	SK200PRO-TX-1W
Potencia de transmisión	29,5 dBm
Voltaje de trabajo (rango)	5 V (3,3 V ～ 6,5 V)
Corriente de sueño	250 uA
Corriente de reposo	16 mA
Corriente de emisión	600 mA
Tamaño (mm)	61,55914
Rango de temperatura de trabajo	-40℃～85℃

Los parámetros eléctricos del módulo SK200PRO-RX son los siguientes:

Parámetro	Pequeñísimo	Típico	Más grande	Unidad	Condición
Condiciones de funcionamiento
Rango de voltaje de trabajo	5	12	30	V
Carga del relé		< 10		A	@220 V
Parámetro de radiofrecuencia
Recibir corriente		< 10		mamá	@12 V
Sensibilidad de recepción		-132		dBm

Características del módulo de relé inalámbrico SK200Pro

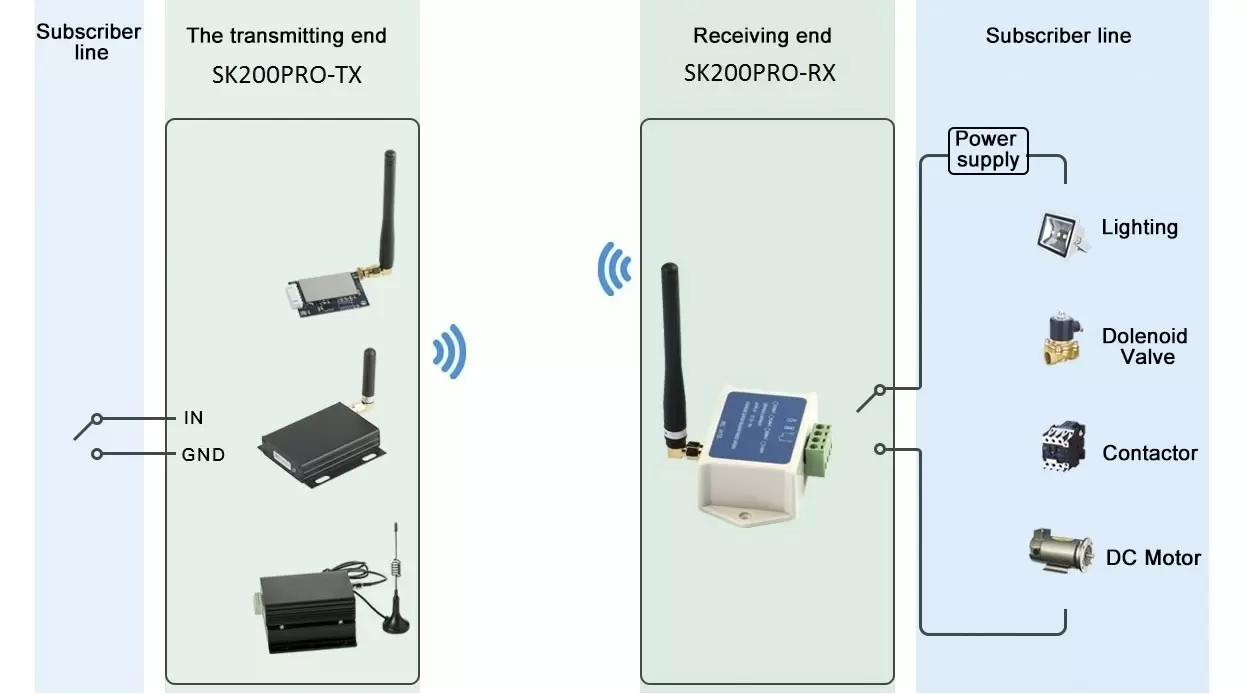

Circuito de aplicación del módulo de relé de malla inalámbrica SK200Pro

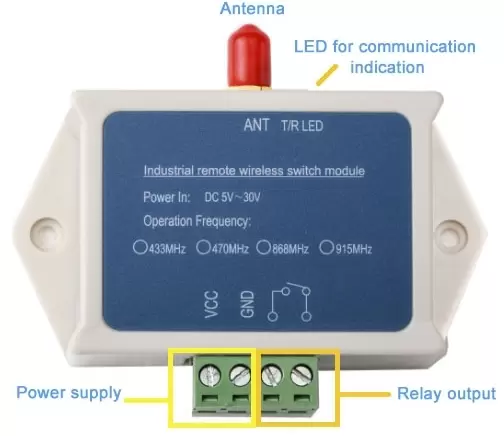

La descripción de la interfaz del módulo receptor SK200PRO-RX se muestra en la siguiente figura:

Definición de pines del módulo de relé de malla inalámbrica SK200Pro-RX

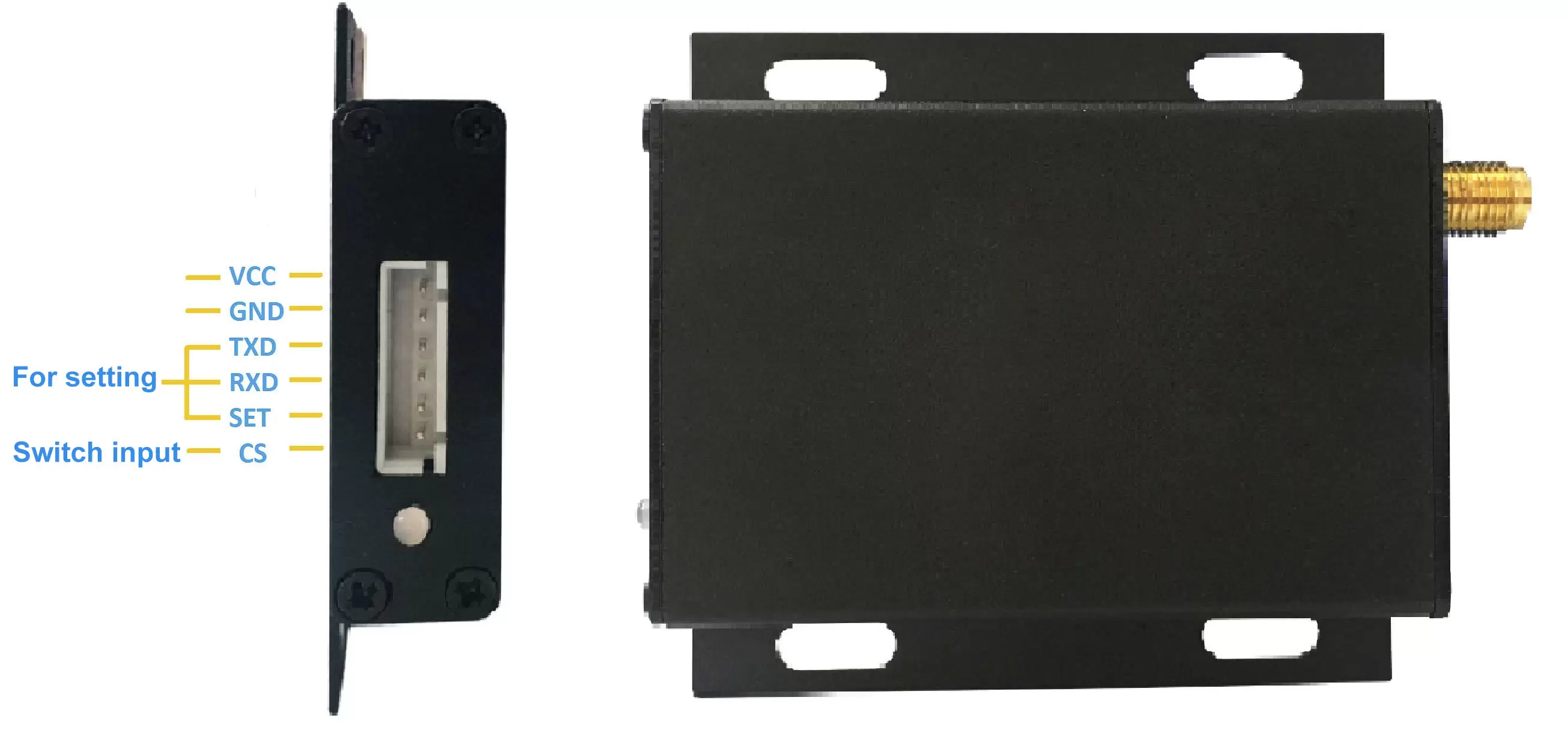

La descripción de la interfaz del módulo transmisor SK200PRO-TX se muestra en la siguiente figura:

SK200PRO-TX-1W:

Definición de pines del módulo de relé de malla inalámbrica SK200Pro-TX-1W

Definición de pin	Descripción
VCC	Conectar al polo positivo
Tierra	Suelo
TXD	Para la configuración de parámetros del modo de configuración
RXD	Para la configuración de parámetros del modo de configuración
COLOCAR	Habilitación de parámetros de configuración (configuración de parámetro de habilitación de nivel bajo, salida de nivel alto predeterminada)
CS	Pin de entrada de señal del interruptor (con pull-up interno)

Módulo transmisor

SK200PRO-TX-1W

Dimensiones mecánicas del módulo de relé de malla inalámbrica SK200Pro-TX-1W

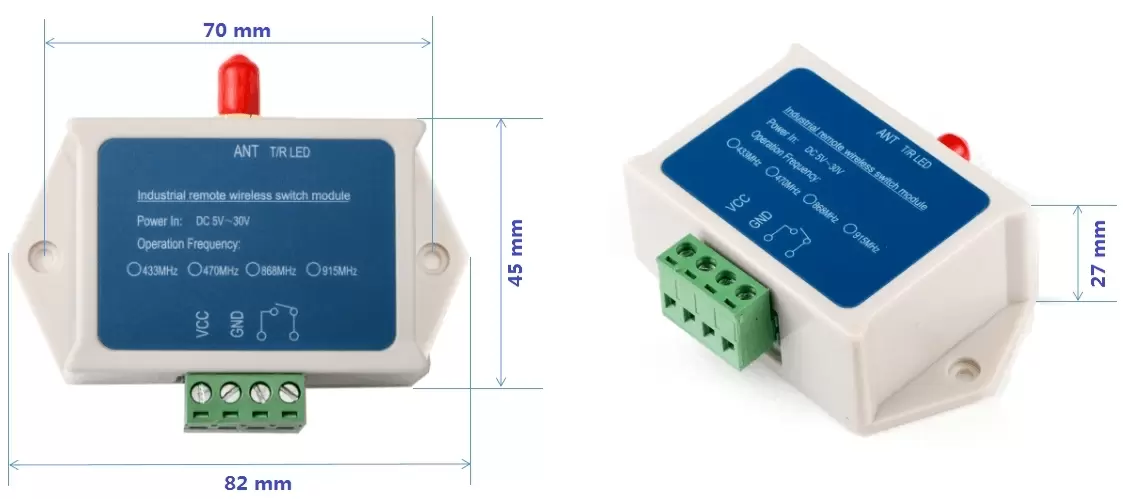

Módulo receptor SK200PRO-RX

Dimensiones mecánicas del módulo de relé de malla inalámbrica SK200Pro-RX
