SK108: Módulo transmisor y receptor RC de 1 W y 4 canales con protección ESD

El SK108 es un controlador de interruptor inalámbrico industrial de cuatro canales que proporciona un máximo de cuatro canales de entrada de señal y un máximo de cuatro canales de salida de control. Su interfaz es sencilla y su rendimiento es fiable. Los parámetros se pueden modificar mediante software de PC, comandos UART o control remoto (SK108-S). El interruptor DIP del módulo permite cambiar la frecuencia de operación (máximo 16 grupos), el modo de operación, etc. Con este módulo, el usuario puede sustituir un dispositivo cableado por una conexión inalámbrica, lo que reduce significativamente el coste y ahorra mucho tiempo.
SK108 utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Nota: Los siguientes parámetros se basan en una fuente de alimentación de 12 V/entorno de prueba de 25 ℃.

Parámetros	Mín.	Típico.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	9	12	30	V
Temperatura de funcionamiento	-40	25	+85	°C
Consumo actual
Corriente Rx		<20		mamá
Corriente de transmisión		<200		mamá
Corriente de sueño		<5		mamá	@12 V Modo de temporización Sin transmisión
Parámetros de RF
Potencia de salida		30		dBm
Sensibilidad		-121		dBm	@1200bps

Características del módulo transmisor y receptor RC de 4 canales SK108

Línea de visión de hasta 3 km en área abierta
Banda de frecuencia: 433/470/868/915 MHz (opcional)
16 canales predefinidos
Parámetros configurables mediante software de PC/controlador remoto/comando UART
Modo de trabajo en tiempo real/temporizado opcional
Modulación GFSK
Control de interruptor inalámbrico bidireccional
Sensibilidad hasta -121 dBm
Potencia máxima de salida: 1 W
Voltaje de trabajo: 9 ~ 30 V
Rango de temperatura de trabajo: - 40 ~ + 85 ° C
Peso: 143g

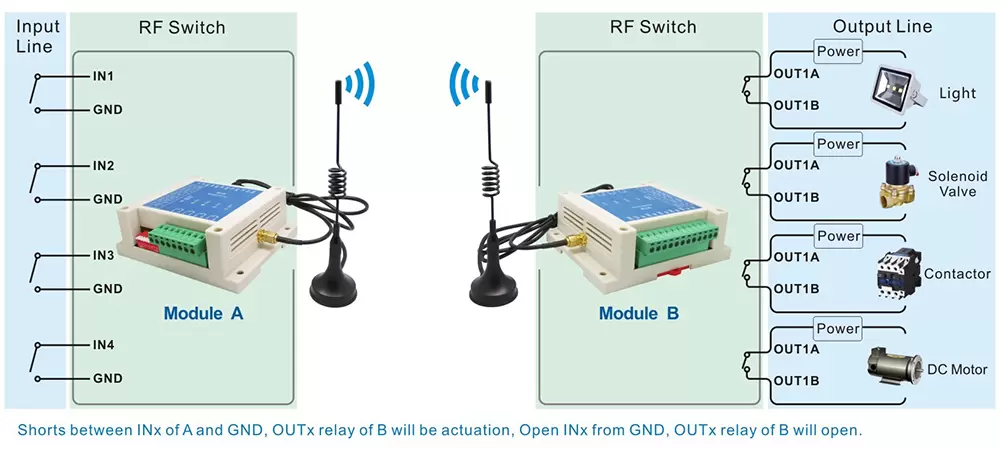

Circuito de aplicación del módulo transmisor y receptor RC inalámbrico SK108

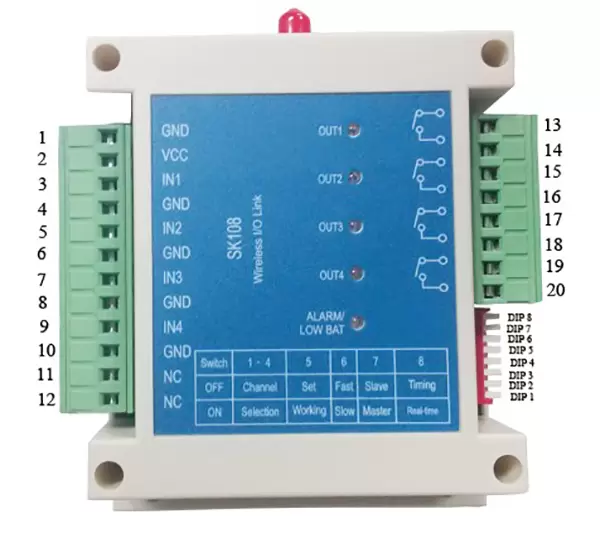

Definición de pines del módulo transmisor y receptor RC inalámbrico SK108

Pin N.º	Alfiler	Descripción
1	Tierra	Tierra de energía
2	VCC	Conéctate con la energía positiva
3	EN1	Entrada Ch1, pull-up interno
4	Tierra	Entrada Ch1, pull-up interno
5	IN2	Entrada Ch2, pull-up interno
6	Tierra	Entrada Ch2, pull-up interno
7	IN3	Entrada Ch3, pull-up interno
8	Tierra	Entrada Ch3, pull-up interno
9	IN4	Entrada Ch4, pull-up interno
10	Tierra	Entrada Ch4, pull-up interno
11	CAROLINA DEL NORTE	Reservado, no conectado
12	CAROLINA DEL NORTE	Reservado, no conectado
13	SALIDA1	Salida de control de relé Ch1, cerrado: nivel bajo en Tx Abierto: nivel alto en Tx
14	SALIDA1
15	SALIDA2	Salida de control del relé Ch2, cerrado: nivel bajo en Tx Abierto: nivel alto en Tx
16	SALIDA2
17	SALIDA3	Salida de control del relé Ch3, cerrado: nivel bajo en Tx Abierto: nivel alto en Tx
18	SALIDA3
19	SALIDA4	Salida de control de relé Ch4, cerrado: nivel bajo en Tx Abierto: nivel alto en Tx
20	SALIDA4

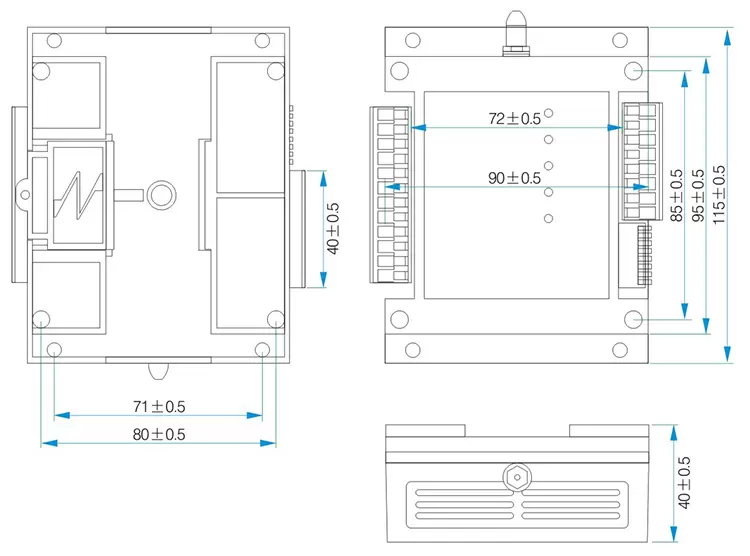

Dimensiones mecánicas del módulo transmisor y receptor RC inalámbrico SK108
