Módulo de relé inalámbrico de 4 canales y 1,5 W - SK109 | G-NiceRF

El SK109 es un módulo de relé inalámbrico industrial de 4 canales con función de emparejamiento. Ofrece un máximo de cuatro canales de entrada de señal y un máximo de cuatro canales de salida de control. Su interfaz es sencilla y su rendimiento es fiable. Los parámetros se pueden modificar mediante software de PC, comandos UART o control remoto (SK109-S). El interruptor DIP del módulo permite cambiar la frecuencia de operación (máximo 16 grupos), el modo de operación, etc. Con este módulo, el usuario puede sustituir un dispositivo cableado por una conexión inalámbrica, lo que reduce significativamente el coste y ahorra mucho tiempo.
SK109 utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Nota: los siguientes parámetros se probaron bajo un voltaje de 12 V y una temperatura de 25 ℃.

Parámetro	Mínimo	Típico.	Máximo	Unidad	Condición
Condición
Voltaje de trabajo	9	12	30	V
Temperatura de trabajo	-40	25	+85	°C
Consumo actual
Corriente Rx		<20		mamá
Corriente de transmisión		<300		mamá
Corriente de espera		<5		mamá	Modo de temporización @12 V El maestro no envía mensaje
Parámetros de RF
Potencia de salida		31.5		dBm
Sensibilidad		-121		dBm	@1200

Características del módulo de relé inalámbrico SK109

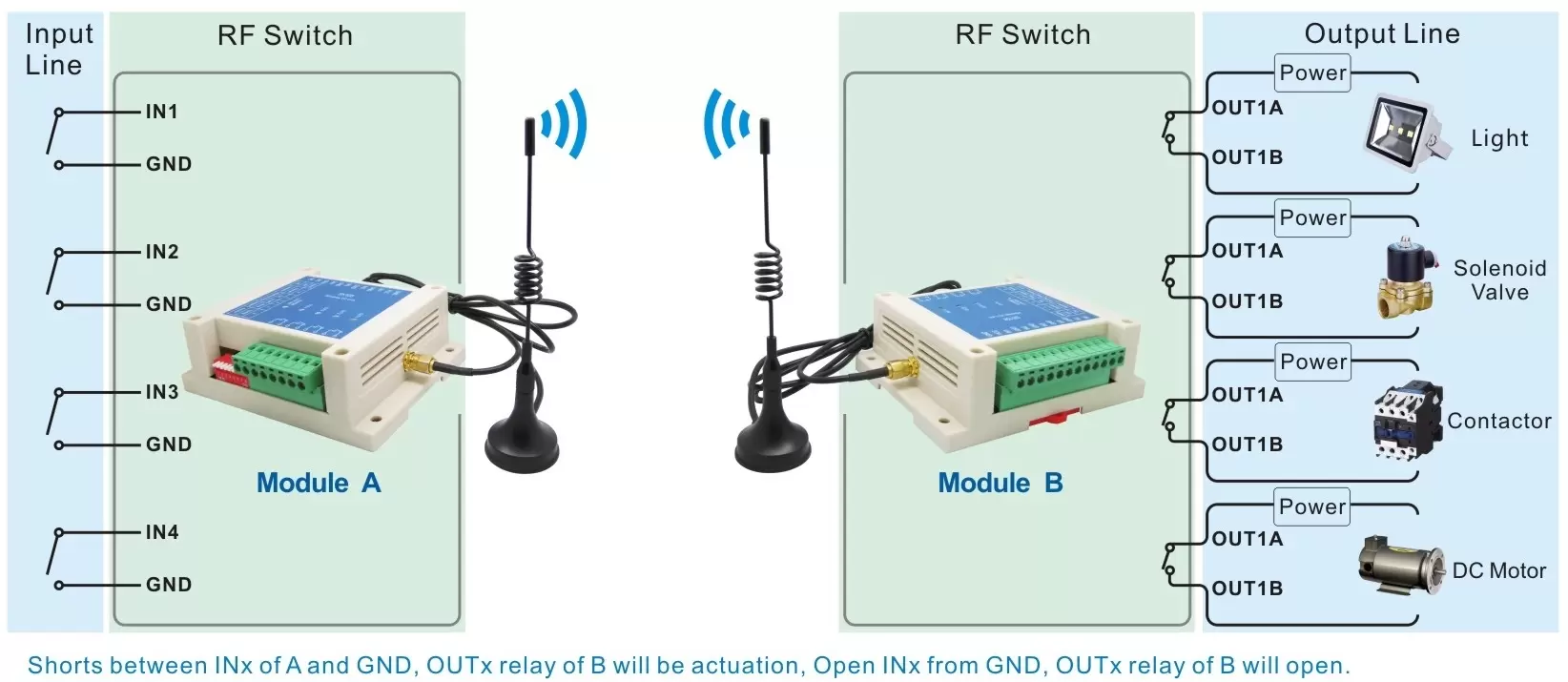

Enlace de aplicación del módulo de control de interruptores SK109

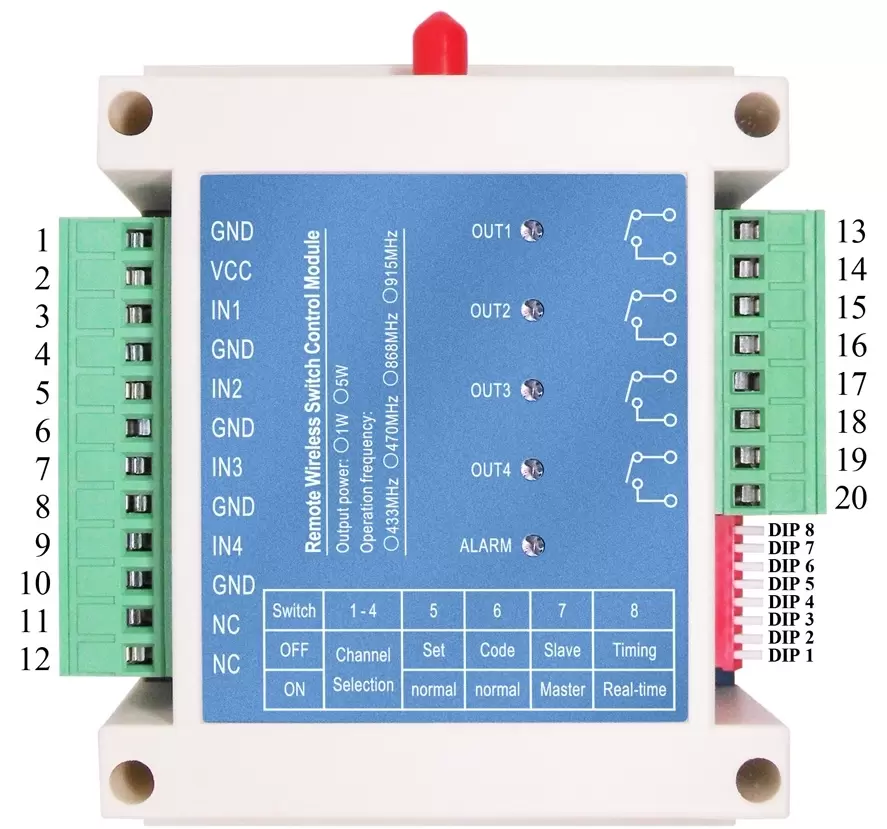

Definición de pines del módulo de control del interruptor SK109

Pin N.º	Alfiler	Descripción
1	Tierra	Conectar la energía negativa
2	VCC	Conectar la energía positiva
3	EN1	Entrada del interruptor Ch1, pull-up interno
4	Tierra	Entrada del interruptor Ch1, pull-up interno
5	IN2	Entrada del interruptor Ch2, pull-up interno
6	Tierra	Entrada del interruptor Ch2, pull-up interno
7	IN3	Entrada del interruptor Ch3, pull-up interno
8	Tierra	Entrada del interruptor Ch3, pull-up interno
9	IN4	Entrada del interruptor Ch4, pull-up interno
10	Tierra	Entrada del interruptor Ch4, pull-up interno
11	CAROLINA DEL NORTE	Reservado, no conectado
12	CAROLINA DEL NORTE	Reservado, no conectado
13	SALIDA1	Salida de relé Ch1
14	SALIDA1	Salida de relé Ch1
15	SALIDA2	Salida de relé Ch2
16	SALIDA2	Salida de relé Ch2
17	SALIDA3	Salida de relé Ch3
18	SALIDA3	Salida de relé Ch3
19	SALIDA4	Salida de relé Ch4
20	SALIDA4	Salida de relé Ch4

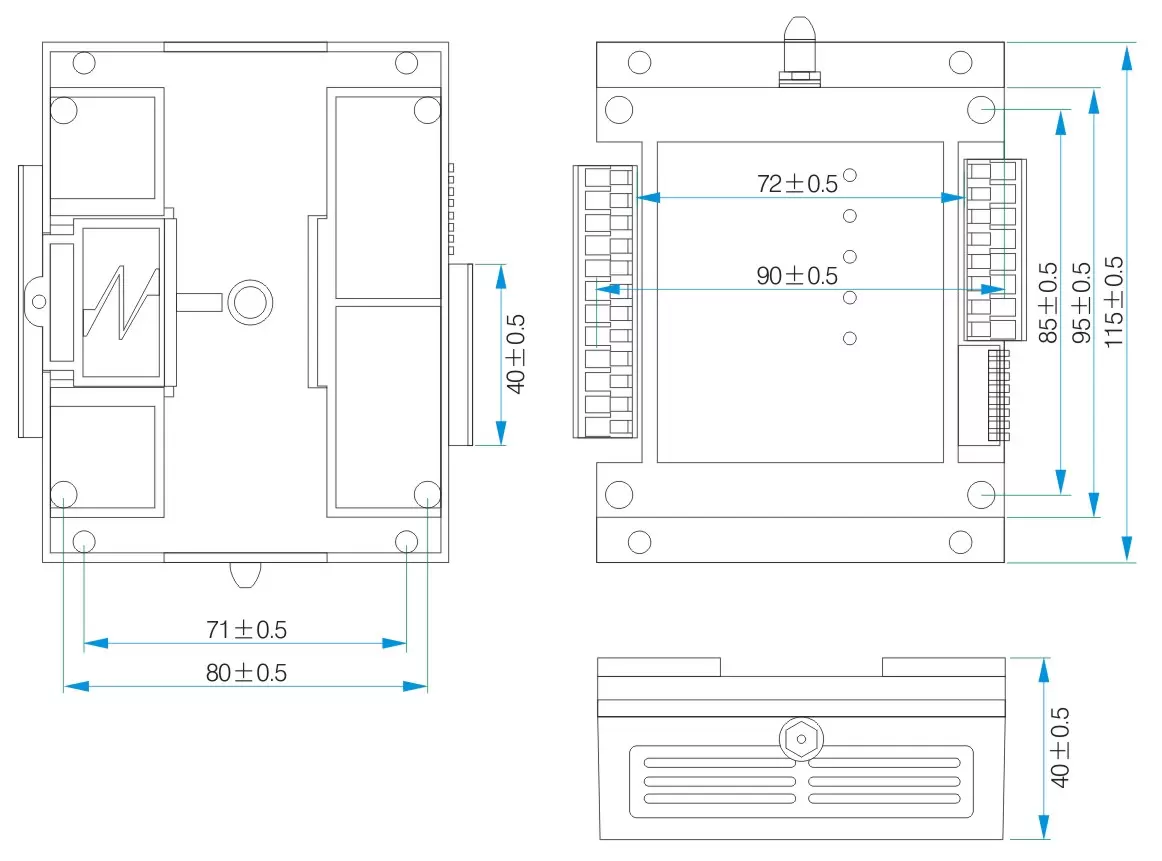

Dimensiones mecánicas del módulo de control de interruptores SK109
