LoRa6200Pro: Módem Uart LoRa de voltaje amplio y tamaño pequeño de 2 W con protección ESD

El módulo LoRa Pro es una nueva serie de módulos de comunicación inalámbrica de red actualizados de Wireless. Se basa en el chip SX127X de Semtech y utiliza tecnología avanzada de salto de frecuencia de modulación de espectro ensanchado LoRa para lograr una alta sensibilidad. El poder de penetración y la distancia de comunicación son muy superiores a los productos FSK y GFSK actuales y tienen una antiinterferencia más fuerte. Para satisfacer las necesidades de aplicaciones de diferentes clientes, diseñamos el software del módulo de esta serie como un todo en uno. Los usuarios pueden cambiar entre diferentes modos de trabajo a través del módulo de configuración del software de PC. En modo MESH, el módulo de enrutamiento tiene enrutamiento automático. Función, el usuario puede formar una transmisión de red sin zona ciega sin limitación de distancia mediante una combinación de múltiples módulos. Al mismo tiempo, los usuarios también pueden cifrar datos inalámbricos AES128 a través del software de PC o instrucciones del puerto serie, lo que hace que la transmisión de datos sea más segura.

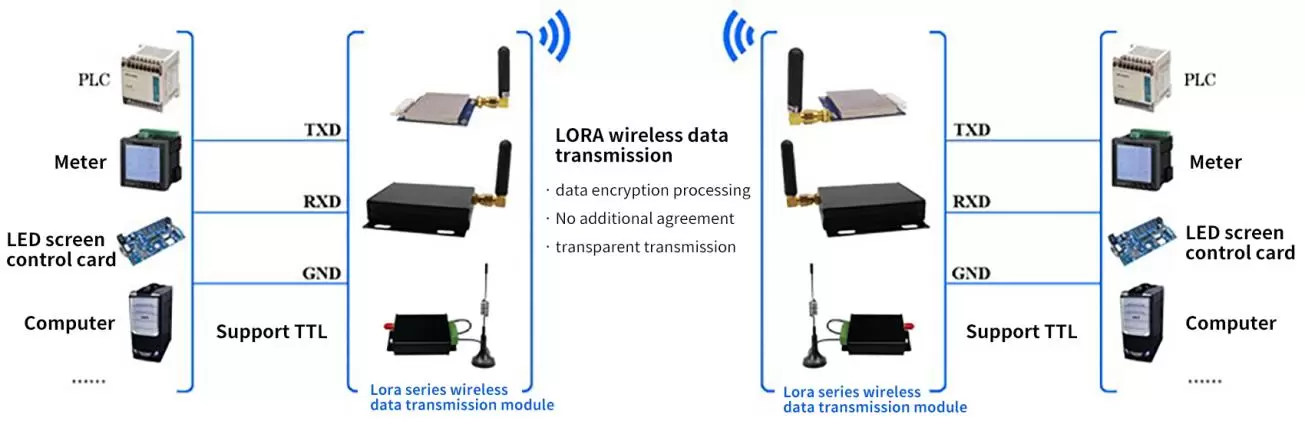

El módem LoRa LoRa6200Pro está diseñado para una potencia de salida de 2 W y está disponible en niveles TTL/RS232/RS485. Es ampliamente utilizado en el control de transmisión remota inalámbrica.
LoRa6200Pro utiliza estrictamente un proceso sin plomo para producción y pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetros	Mín.	Tipo.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	9	12	30	V
Temperatura de funcionamiento	-40	25	+85	℃
Consumo actual
corriente de rx		< 18		mamá	nivel TTL
corriente de transmisión		< 500		mamá	@ 33dBm, 12V
Dormir actual		< 7		mamá
Parámetros de radiofrecuencia
Rango de frecuencia	414.92	433.92	453.92	megahercio	@433MHz
Rango de frecuencia	470.92	490.92	509.92	megahercio	@490MHz
Tarifa de datos	91	656	17353	bps	@LoRa
Potencia de salida	18		+ 33	dBm	@12V, 433MHz / 490MHz
Sensibilidad		-139		dBm	@91bps

Características del módem LoRa LoRa6200Pro

Tamaño: pequeño
Amplio voltaje: 9 ~ 30 V
fácil de instalar y arreglar
Cifrado de datos AES128
Red de malla, sin zona ciega, sin límite de distancia (la distancia de transmisión abierta de un solo módulo es de más de 8 km a velocidad baja)
Banda de frecuencia de trabajo: 433/470 MHz opcional
Potencia máxima de salida: 2W (+33dBm)
Nivel de salto en modo MESH
Cifrado CRC opcional
Sobretensión y sobrecorriente, protección inversa.
Nodo/ruta/nodo+ruta opcional en modo MESH
Circuito de protección de reinicio de hardware incorporado
Modulación LoRa
Interfaz TTL/RS232/RS485
Hasta 40 canales de comunicación en la misma banda de frecuencia
Configuración de parámetros seriales diversificada
Sensibilidad hasta -139 dBm
LBT (Escuche antes de hablar)
Rango de temperatura de funcionamiento: -40 ~ +85 °C

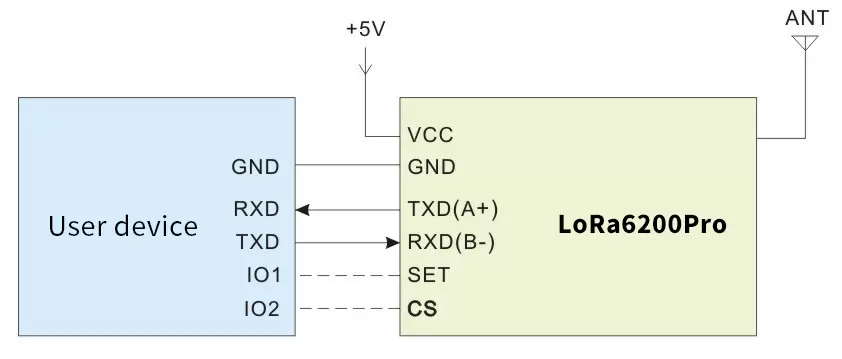

Circuito de aplicación típico del módem LoRa LoRa6200Pro

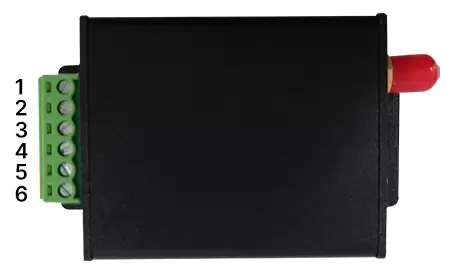

Pines del módem LoRa LoRa6200Pro

Pin No.	Definición	Descripción
1	VCC	Conectado a la fuente de alimentación positiva (típico 12 V)
2	Tierra	Conectado a tierra
3	TXD/A	Transmisión de datos de comunicación en serie.
4	RXD/B	Recepción de datos de comunicación serie.
5	COLOCAR	Habilitación de parámetros de configuración (configuración de parámetros de habilitación de nivel bajo, salida de nivel alto predeterminada)
6	CS	Habilitación del módulo (suspensión de bajo nivel, salida predeterminada de alto nivel)

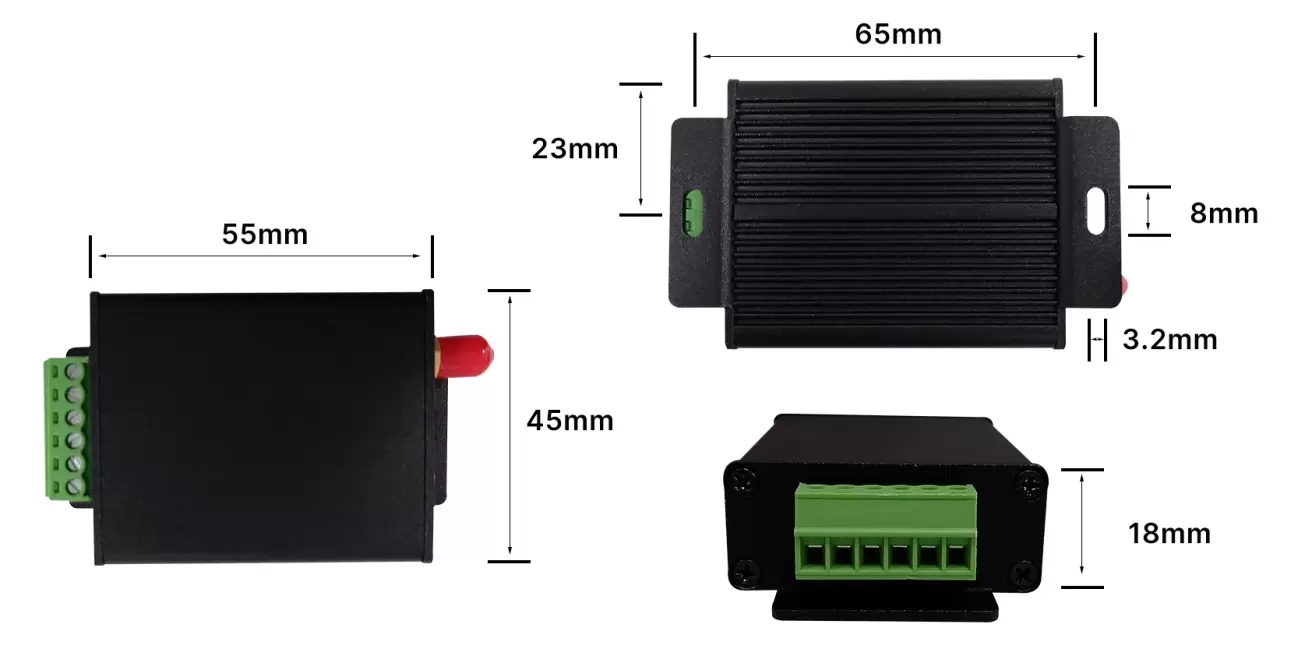

Dimensiones mecánicas del módem LoRa LoRa6200Pro
