LoRa6102Pro: Módem LoRa compacto de 1 W con gran capacidad antiinterferencias y protección ESD

LoRa6102Pro: Módem LoRa compacto de 1 W con gran capacidad antiinterferencias y protección ESD

El módulo LoRa Pro es una nueva serie mejorada de módulos de comunicación inalámbrica para redes de Wireless. Se basa en el chip SX127X de Semtech y utiliza la avanzada tecnología LoRa de modulación de espectro ensanchado por salto de frecuencia para lograr una alta sensibilidad. Su poder de penetración y distancia de comunicación son muy superiores a los de los productos FSK y GFSK actuales, y ofrecen una mayor resistencia a las interferencias. Para satisfacer las necesidades de aplicación de diferentes clientes, hemos diseñado el software del módulo de esta serie como un sistema integral. Los usuarios pueden cambiar entre diferentes modos de funcionamiento mediante el módulo de configuración del software para PC. En modo MESH, el módulo de enrutamiento cuenta con enrutamiento automático. Esta función permite al usuario crear una transmisión de red sin zona ciega y sin límite de distancia mediante la combinación de varios módulos. Asimismo, los usuarios pueden cifrar datos inalámbricos AES128 mediante software para PC o instrucciones del puerto serie, lo que aumenta la seguridad de la transmisión de datos.
El módem LoRa LoRa6102Pro está diseñado para una potencia de salida de 1 W y está disponible en niveles TTL/RS232/RS485. Se utiliza ampliamente en el control remoto de transmisiones inalámbricas.
LoRa6102Pro utiliza estrictamente un proceso sin plomo para su producción y pruebas, y cumple con los estándares RoHS y Reach.
Características del hardware:
1. Tamaño pequeño, carcasa de metal, fuerte capacidad antiinterferencia.
2. Circuito de reinicio automático anti-choque de hardware incorporado para resistir fuertes señales de interferencia externa.
3. Circuito de protección de conexión inversa contra sobrecorriente y sobretensión incorporado.

Contáctenos

DESCARGAR

Parámetros	Mín.	Típico.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	4.5	5.0	5.5	V
Temperatura de funcionamiento	-40	25	+85	°C
Consumo actual
Corriente Rx		<30		mamá	a 5 V Nivel @TTL
Corriente de transmisión		< 600		mamá
Corriente de sueño		< 250		uA
Parámetros de RF
Rango de frecuencia	414.92	433.92	453.92	megahercio	@433 MHz
	470.92	489.92	509.92	megahercio	@470 MHz
	849.92	868.92	888.92	megahercio	@868 MHz
	895.92	914.92	934.92	megahercio	@915 MHz
Velocidad de datos	91	656	17353	puntos básicos	@LoRa
Potencia de salida	+ 24	> 29.5	+ 31	dBm	@433 MHz / 470 MHz
Potencia de salida	+ 21	> 27	+ 28.5	dBm	@868 MHz / 915 MHz
Sensibilidad		-139		dBm	@91bps

Interfaz	TTL, RS232, RS485
Red	MALLA
Frecuencia	433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulación	LoRa
Potencia de salida	1W

Características del módem LoRa LoRa6102Pro

Distancia de transmisión en área abierta hasta 10 km a 91 bps
Banda de frecuencia: 433/470/868/915 MHz para opción
Cifrado de datos AES128
Modo de trabajo MESH y Node
40 canales
Nivel de salto en modo MESH
Cifrado CRC opcional
Modulación LoRa
Interfaz: TTL/RS232/RS485
Sensibilidad: -139 dBm
Potencia máxima de salida: 1 W (+30 dBm)
Voltaje de trabajo: 3,3 ~ 6,5 V
Temperatura de trabajo: -40 ~ +85 °C

Aplicaciones del módem LoRa LoRa6102Pro

Mando a distancia
Lectura remota de medidores
Recopilación de datos industriales
Telemetría de domótica
Comunicación inalámbrica de datos
Sistema de control de acceso

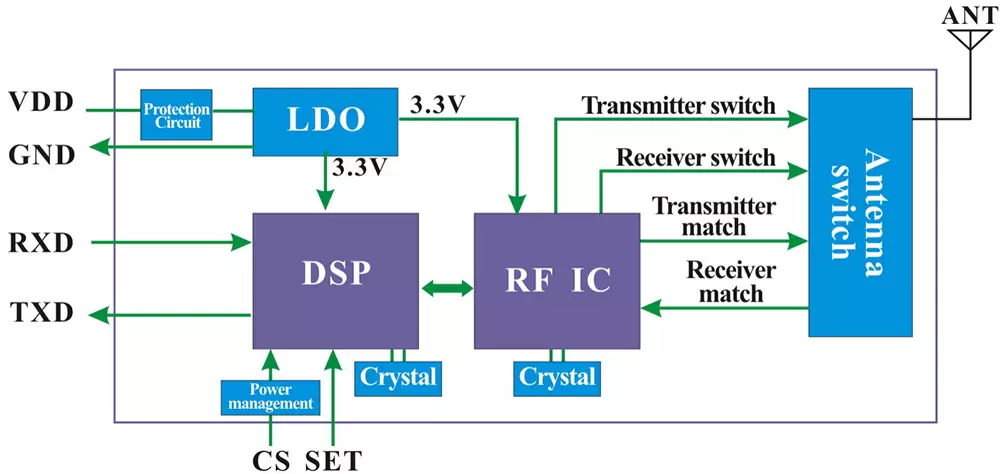

Diagrama de bloques del módulo RF LoRa LoRa6102Pro

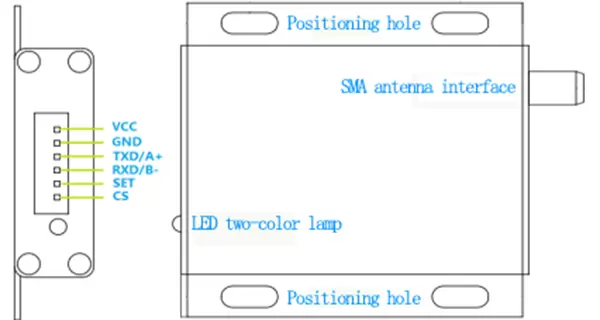

Definición de pines del módulo RF LoRa LoRa6102Pro

N.º de pin	Definición	Descripción
1	VCC	Conectado a la fuente de alimentación positiva (típicamente 5 V)
2	Tierra	Conectado a tierra
3	TXD/A	Conectarse a A@485
4	RXD/B	Conectarse a B@485
5	COLOCAR	Habilitación de parámetros de configuración (configuración de parámetro de habilitación de nivel bajo, salida de nivel alto predeterminada)
6	CS	Pin de habilitación del módulo (pull-up incorporado) Nota: Versión de fábrica predeterminada: corriente de suspensión <200 uA, CS se pone alto o se suspende para comunicación normal, suspensión en nivel bajo; Versión de bajo consumo de energía: corriente de suspensión <15 uA, comunicación normal cuando CS se pone bajo, se pone alto o flota para suspensión.

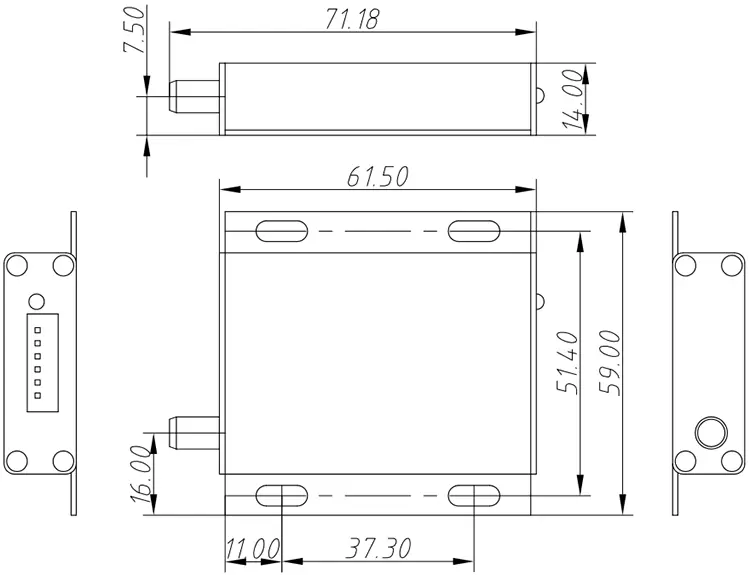

Dimensiones mecánicas del módulo RF LoRa LoRa6102Pro
