LoRa6200II: Módem UART LoRa de 2 W de alta velocidad y amplio voltaje con protección ESD

El módulo LoRa6200 II es una nueva serie de módulos de comunicación inalámbrica de red mejorados. Utiliza la avanzada tecnología LoRa de modulación de espectro ensanchado por salto de frecuencia para lograr una alta sensibilidad. Su capacidad de penetración y alcance de comunicación son mucho mejores que los productos FSK y GFSK actuales, y ofrece una mayor resistencia a las interferencias. Diseñamos el módulo como un sistema integral para satisfacer las necesidades de los diferentes clientes. Los usuarios pueden cambiar entre diferentes modos de funcionamiento mediante software o comandos. En modo MESH, el módulo de enrutamiento cuenta con una función de enrutamiento automático, lo que permite crear una red sin zonas ciegas y sin límite de distancia. Asimismo, se puede cifrar la información inalámbrica AES128 mediante software o comandos seriales, lo que aumenta la seguridad de la comunicación inalámbrica.
LoRa6200II está diseñado para una potencia de salida de 2 W y un tamaño pequeño integrado, por lo que se utiliza ampliamente en las industrias de control remoto inalámbrico.
LoRa6200II utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetros	Mín.	Típico.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	9	12	30	V
Temperatura de funcionamiento	-40	25	+85	°C
Consumo actual
Corriente Rx		<8		mamá	Nivel TTL/RS232
Corriente de transmisión		< 1.2		A	@12 V, 33 dBm
Corriente de sueño		< 240		uA	Nivel TTL/RS232
Parámetros de RF
Rango de frecuencia	414.92	433.92	453.92	megahercio	@433 MHz
	470.92	490.92	509.92	megahercio	@470 MHz
	849.92	868.92	888.92	megahercio	@868 MHz
	895.92	914.92	934.92	megahercio	@915 MHz
Velocidad de datos	1312		62500	puntos básicos	@LoRa
Potencia de salida	20		+33	dBm	0~7 ajustable
Sensibilidad		-129		dBm	@1,3 kbps

Características del módem LoRa LoRa6200II

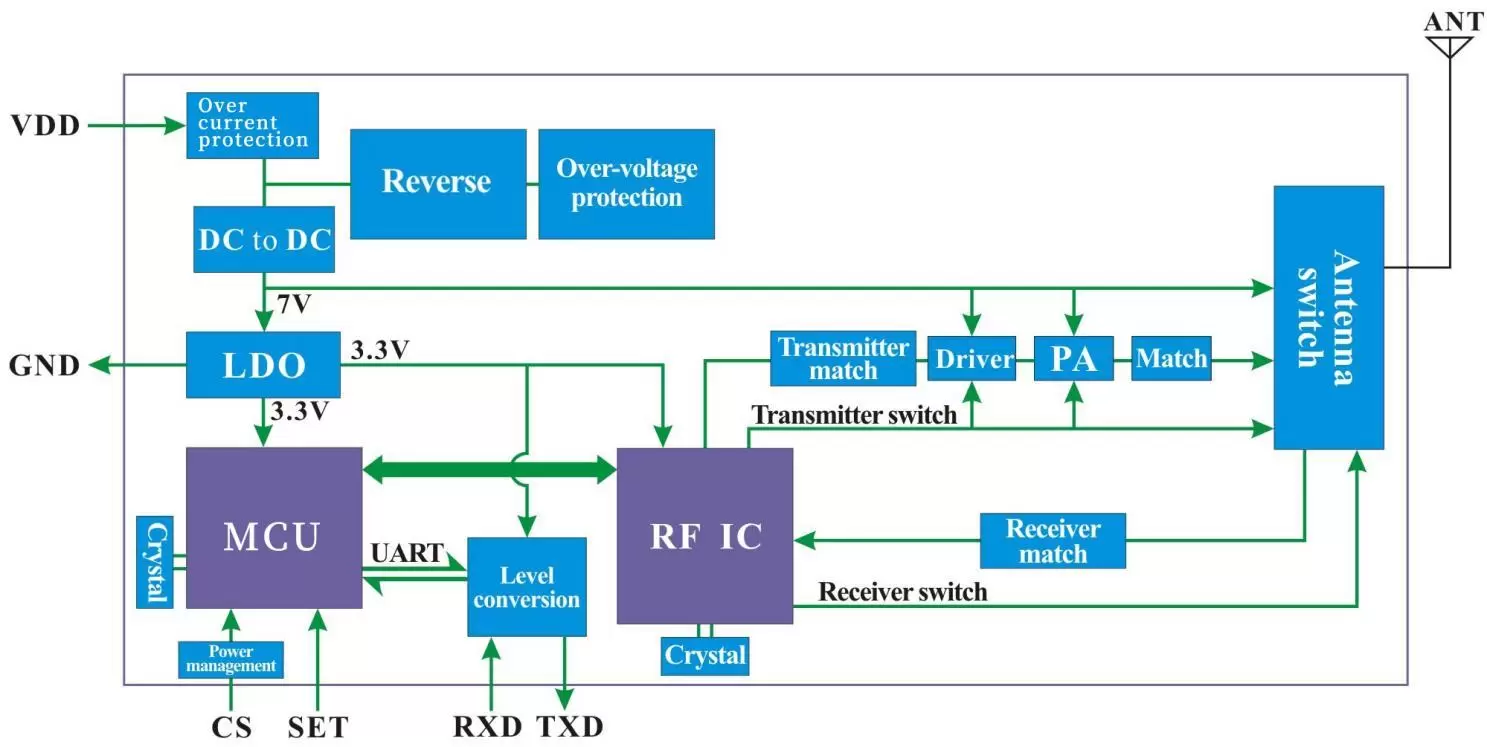

Diagrama de bloques del módem inalámbrico UART LoRa LoRa6200II

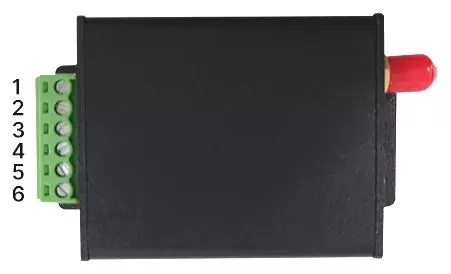

Definición de pines del módem inalámbrico UART LoRa LoRa6200II

NO.	ALFILER	Descripción
1	VCC	VCC (externa 9-30 V)
2	Tierra	Tierra de energía
3	TXD/A+	TXD de interfaz serial
4	RXD/B-	RXD de la interfaz serial
5	COLOCAR	El modo de configuración se habilita cuando CS se activa en alto (0: modo de configuración, 1: modo de trabajo normal)
6	CS	Habilitación del módulo (suspender a nivel bajo, salida de nivel alto predeterminada)

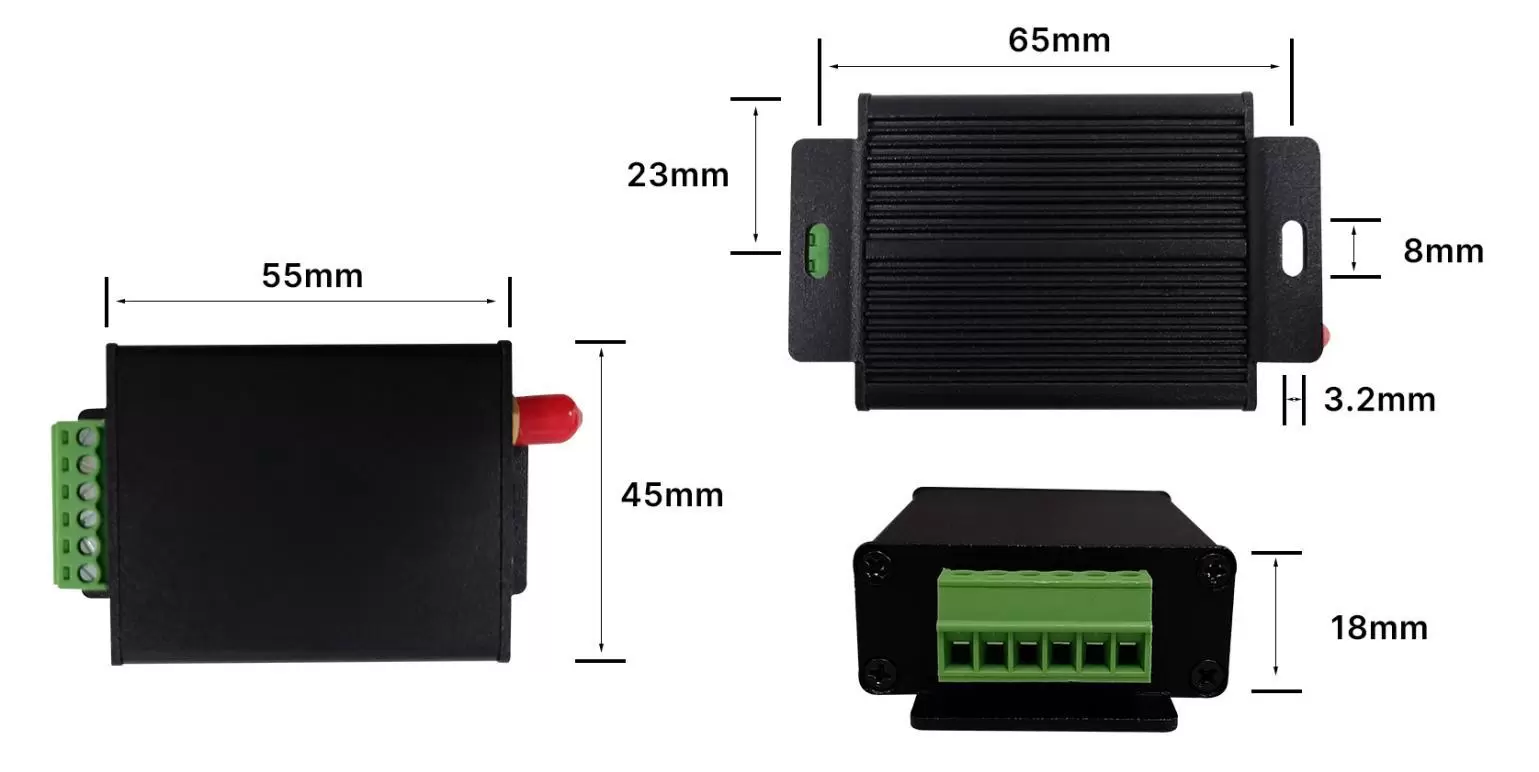

Dimensiones mecánicas del módem inalámbrico UART LoRa LoRa6200II
