  • El módem LoRa LoRa6100Pro está diseñado para una potencia de salida de 1w y está disponible en niveles TTL/RS232/RS485. Es ampliamente utilizado en el control de transmisión remota inalámbrica.
  • LoRa6100Pro utiliza estrictamente un proceso sin plomo para producción y pruebas, y cumple con los estándares RoHS y Reach.
  • Nota: La serie LoRa Pro se puede configurar para que sea compatible con nuestros módulos Uart LoRa anteriores.
  • Características de hardware:
  • 1. Tamaño pequeño, larga distancia, carcasa metálica, interfaz de tres niveles opcional TTL, RS232, RS485.
  • 2. Circuito de reinicio automático antichoque de hardware incorporado para resistir fuertes señales de interferencia externa.
  • 3. Circuito de protección contra sobrecorriente, sobretensión y conexión inversa.
  • Características del software:
  • 1. Cifrado de datos AES128.
  • 2. LBT (Escuchar antes de hablar).
  • 3. Nodo/ruta/nodo+ruta opcional en modo MESH.

Nota: El módulo está regulado internamente por un LDO de 3,3 V. El control del pin CS y del pin SET son niveles de 3,3 V. TXD y RXD también son niveles de 3,3 V.

Parámetros Mín. Tipo. Máx. Unidad Condición
Condiciones de trabajo
Rango de voltaje 3.3 5.0 6.5 V
Temperatura de funcionamiento -40 25 +85
Consumo actual
corriente de rx   <16   mamá @5V @nivel TTL @ 20dBm
corriente de transmisión   < 600   mamá
Dormir actual   < 250   ua
Parámetros de radiofrecuencia

Rango de frecuencia

414.92 433.92 453.92 megahercio @433MHz
470.92 490.92 509.92 megahercio @470MHz
849,92 868,92 888.92 megahercio @868MHz
895.92 914.92 934.92 megahercio @915MHz
Tarifa de datos 91 656 17353 bps @LoRa
Potencia de salida + 24 > 29,5 + 31 dBm @5V, @433MHz / 490MHz
+ 21 > 27 + 28,5 dBm @5V, @868MHz / 915MHz
Sensibilidad   -139   dBm @91bps
Interfaz TTL, RS232, RS485
Red MALLA
Frecuencia 433MHz, 470MHz, 868MHz, 915MHz
Modulación lora
Potencia de salida 1W

Características del módem LoRa LoRa6100DZ

  • Distancia de transmisión en áreas abiertas de hasta 10 km a 91 bps
  • Banda de frecuencia: 433/470/868/915 MHz para opción
  • Cifrado de datos AES128
  • Modo de trabajo MALLA y Nodo
  • 40 canales
  • Modulación LoRa
  • Interfaz: TTL/RS232/RS485
  • Sensibilidad: -139 dBm
  • Potencia máxima de salida: 1W (+30dBm)
  • Voltaje de funcionamiento: 3,3 ~ 6,5 V
  • Temperatura de trabajo: -40 ~ +85 °C

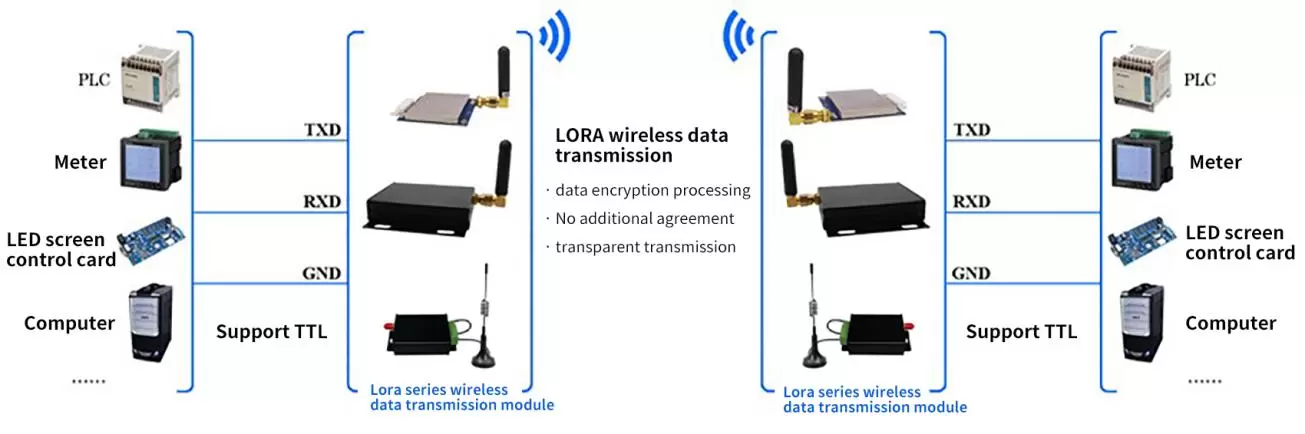

Aplicaciones del módem LoRa LoRa6100DZ

  • Mando a distancia
  • Lectura remota de contadores
  • Recopilación de datos industriales
  • Telemetría domótica
  • Comunicación de datos inalámbrica
  • Sistema de control de acceso

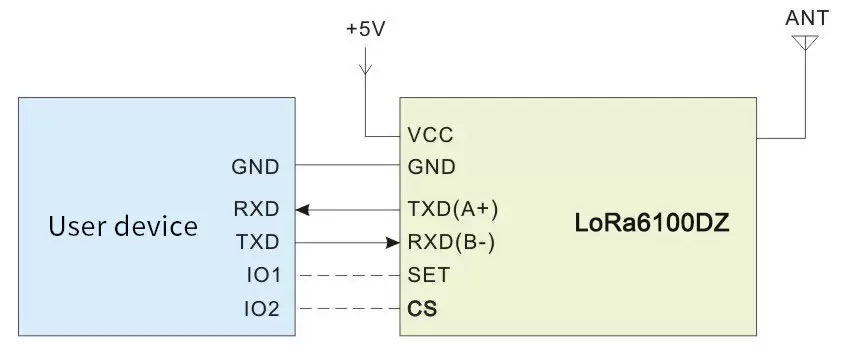

Circuito de aplicación típico del módem LoRa LoRa6100DZ

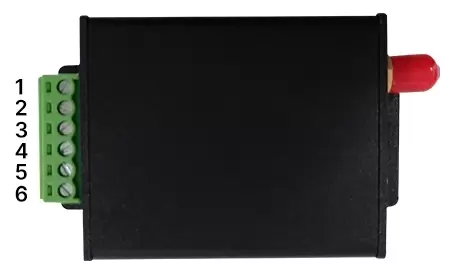

Pines del módem LoRa LoRa6100DZ

Pin No. Definición Descripción
1 VCC Conectado a la fuente de alimentación positiva (típico 12 V)
2 Tierra Conectado a tierra
3 TXD/A Transmisión de datos de comunicación en serie.
4 RXD/B Recepción de datos de comunicación serie.
5 COLOCAR Habilitación de parámetros de configuración (configuración de parámetros de habilitación de nivel bajo, salida de nivel alto predeterminada)
  6 CS Habilitación del módulo (suspensión de bajo nivel, salida predeterminada de alto nivel)

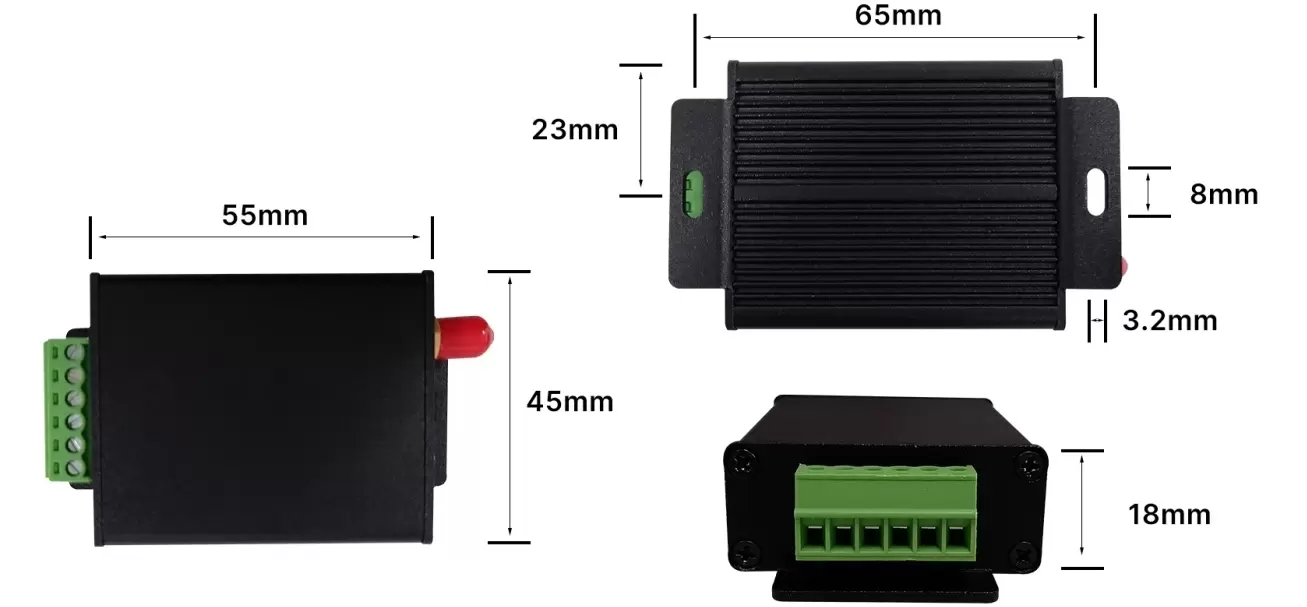

Dimensiones mecánicas del módem LoRa LoRa6100DZ
