RF4432: Junta de demostración

Modo de funcionamiento del módulo RF RF4432

1) Modo maestro: envía 1 paquete por segundo y espera el reconocimiento.

2) Modo esclavo: permanezca en modo Rx para esperar los datos del maestro, que los enviará de regreso.

3) La señal confirmada después de recibir los datos del maestro.

4) Modo de prueba Tx: el módulo RF transmite señal continuamente.

5) Modo de prueba Rx: el módulo de RF siempre está en modo Rx.

6) Modo de espera: el módulo de RF siempre está en estado de espera.

Operación del botón del módulo RF RF4432

1) Botón [CONFIGURAR]

Presione el botón [SET] para ingresar al modo de configuración si no está en el modo de configuración. En el modo de configuración, presione el botón [SET] para alternar entre los parámetros establecidos: modo de trabajo/frecuencia/potencia de salida/velocidad de datos/factor de dispersión/ancho de banda. El ICONO LCD relacionado parpadeará para indicarlo.

2) Botón [ARRIBA]

En el modo de configuración, presione el botón [ARRIBA] para aumentar el valor del icono de flash.

Nota: La placa DEMO tiene memoria FLASH en su interior, todos los parámetros de configuración se comportarán automáticamente y se mantendrán sin cambios incluso cuando esté apagado.

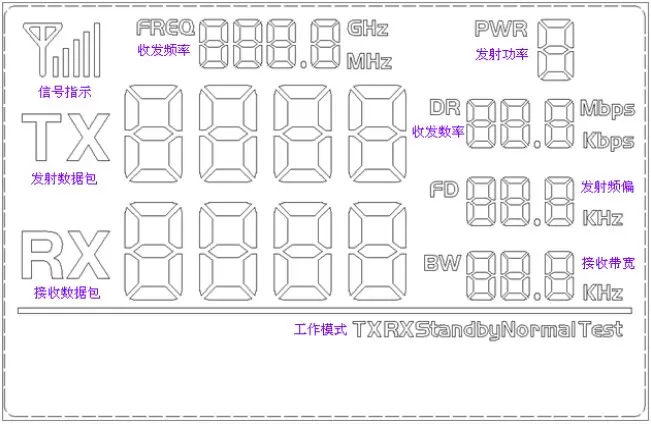

El segmento completo LCD es el siguiente:

Los usuarios pueden establecer la frecuencia, la potencia, la velocidad del transceptor y otros parámetros a través de las teclas
