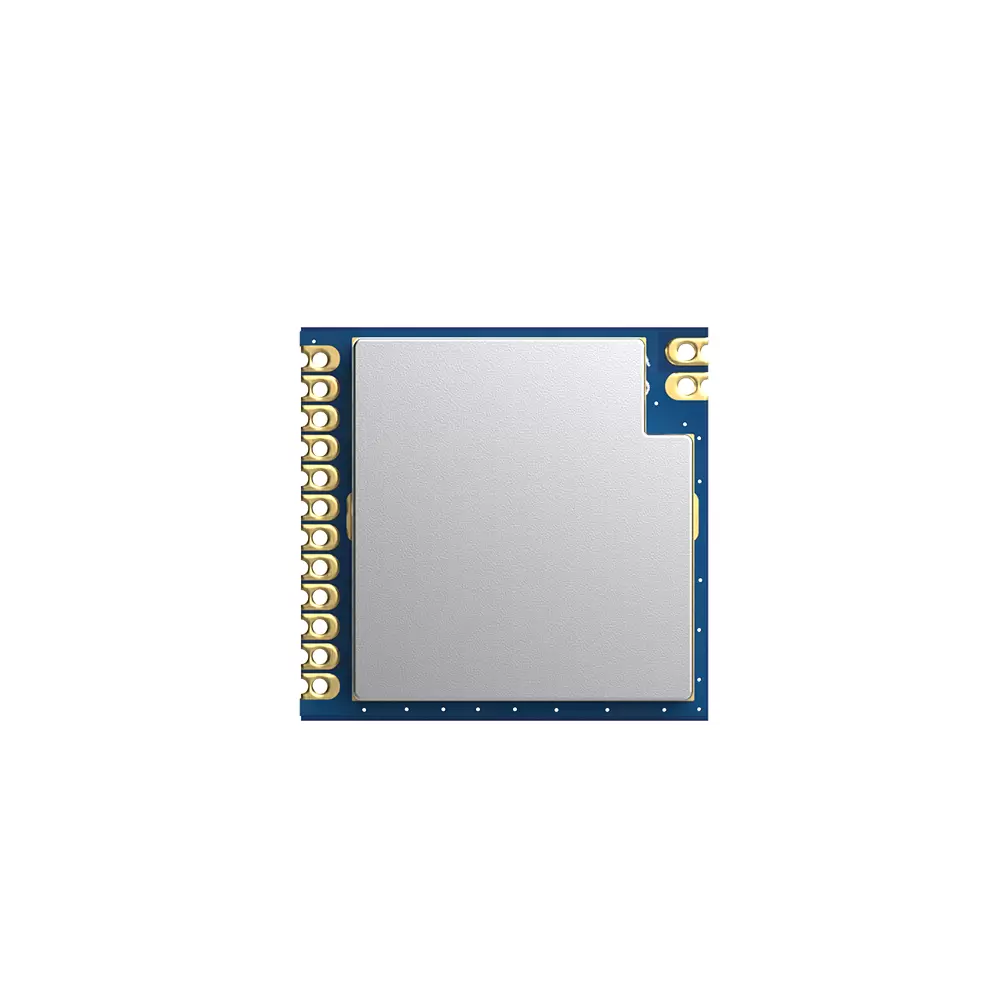

RF4438PRO: Placa de demostración

Modo de trabajo del módulo RF RF4438PRO

1) Modo maestro: envíe 1 paquete por segundo y esperando el reconocimiento.

2) Modo esclavo: manténgase en modo RX para esperar los datos del maestro, se enviará de nuevo.

3) La señal reconocida después de recibir los datos del maestro.

4) Modo de prueba TX: el módulo de RF transmite continuamente la señal.

5) Modo de prueba RX: el módulo RF siempre está en modo RX.

6) Modo de espera: el módulo RF siempre está en estado de espera.

Operación del botón del módulo RF RF4438PRO

1) botón [establecer]

Presione el botón [Establecer] para ingresar el modo de configuración si no está en el modo de configuración. En el modo de configuración, presione el botón [Establecer] para alternar entre los parámetros establecidos: modo de trabajo / frecuencia / potencia de salida / velocidad de datos / factor de extensión / ancho de banda. El icono LCD relacionado flasheará para indicar.

2) botón [arriba]

En el modo de configuración, presione el botón [Up] para aumentar el valor del icono Flash.

Nota: La placa de demostración tiene memoria flash en el interior, todos los parámetros de configuración se comportarán automáticamente y se mantendrán sin cambios incluso apagados.

El segmento completo de LCD es el siguiente:

Los usuarios pueden configurar la frecuencia, potencia, velocidad del transceptor y otros parámetros a través de las teclas.
