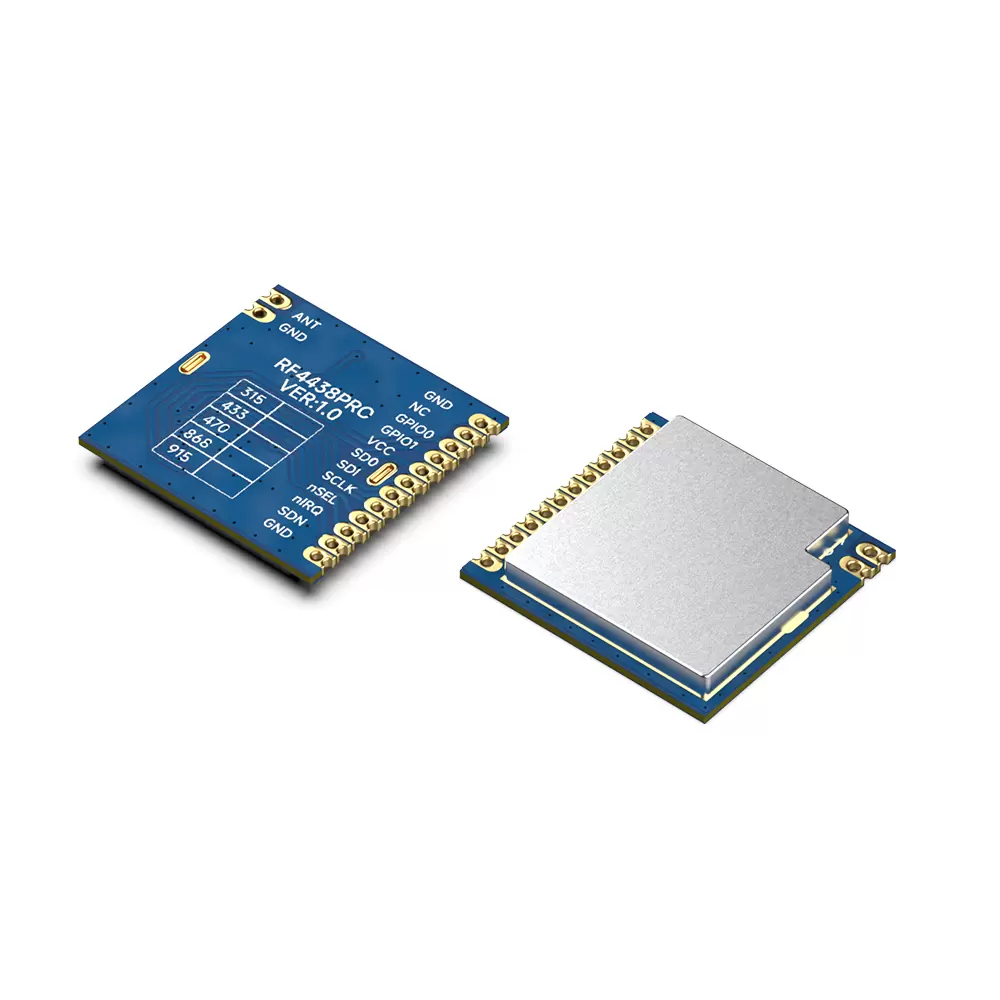

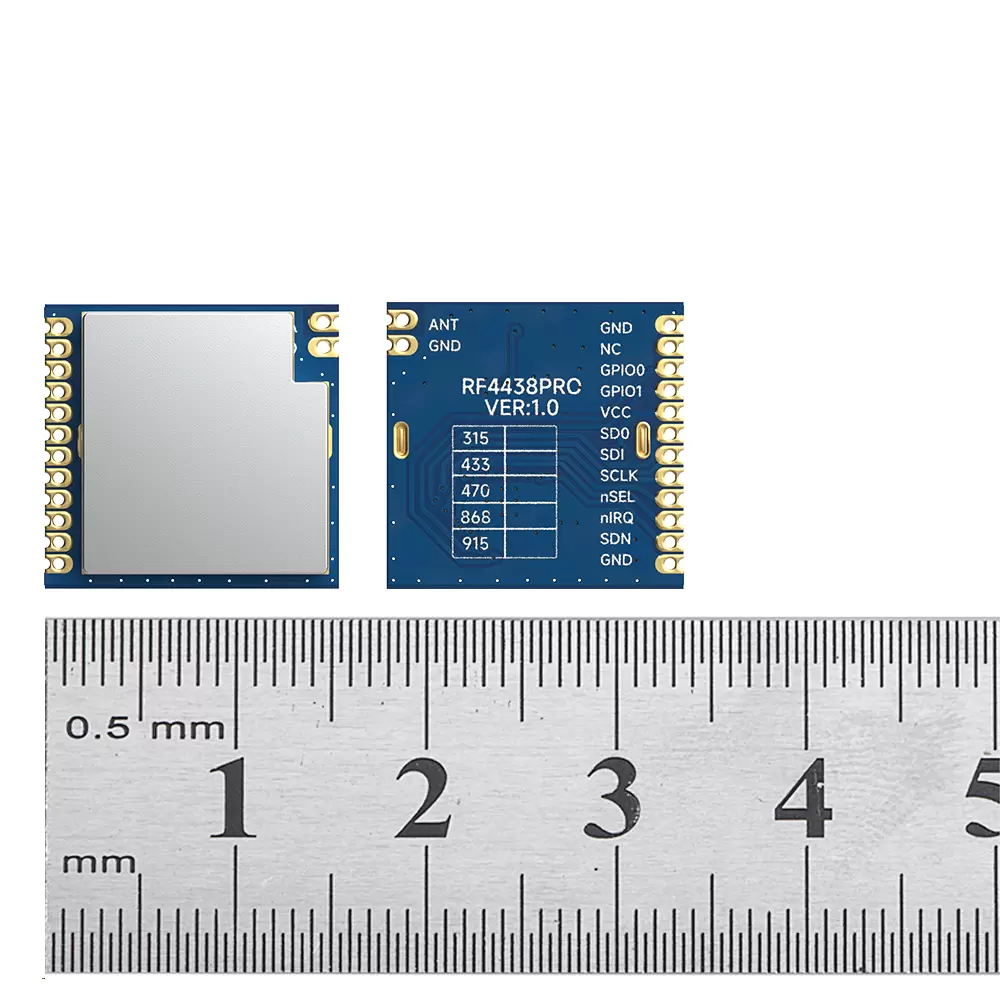

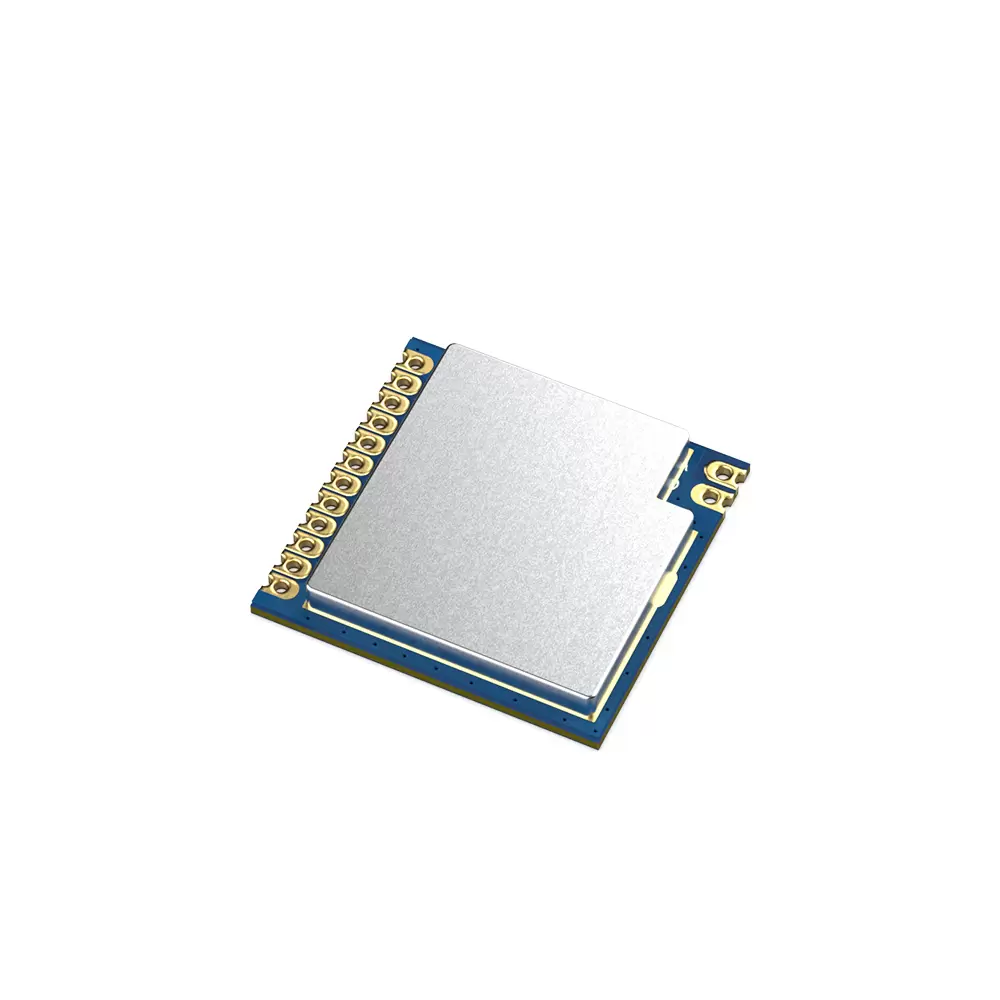

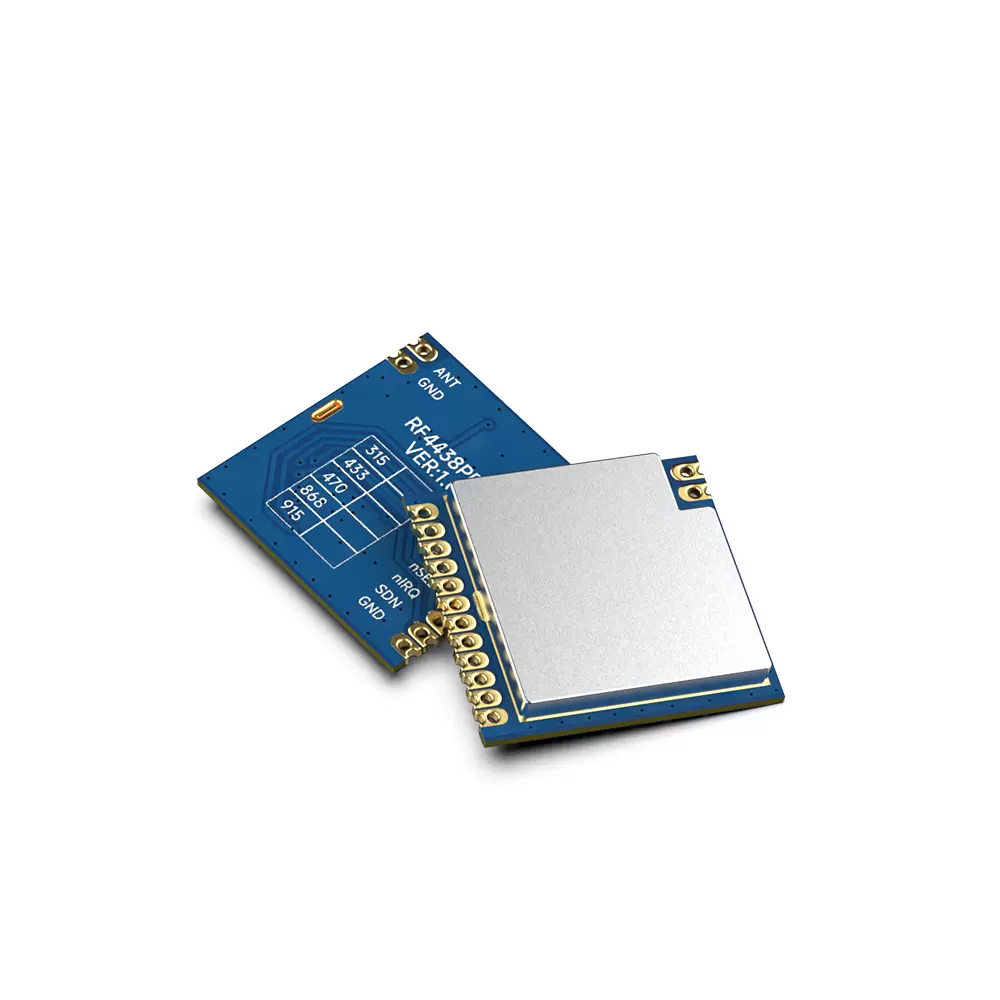

RF4438PRO: Módulo RF frontal Si4438 433MHz 100mW
- El módulo RF de 433 MHz RF4438PRO adopta el transceptor RF EzradioPro2 si4438 de Silicon Lab, que es un chip transceptor de banda ISM inalámbrico altamente integrado. Las características de alta sensibilidad (-124 dBm), potencia de salida de +20 dBm, bajo consumo de corriente, cristal de 10 PPM y buen circuito de adaptación de RF hacen que este módulo funcione bien en ambientes fríos/calientes con comunicación confiable y larga distancia.
- RF4438PRO se fabrica y prueba estrictamente mediante un proceso sin plomo y cumple con los estándares RoHS y Reach.
| Parámetro | mín. | tipo | máx. | Unidad | Condición |
| Condiciones de trabajo | |||||
| Rango de voltaje de trabajo | 1.8 | 3.3 | 3.8 | V | |
| voltaje de temperatura | -40 | 85 | ℃ | ||
| Consumo actual | |||||
| Recibiendo corriente | 14 | mamá | |||
| Transmitiendo corriente | 85 | mamá | @20dBm | ||
| Dormir actual | < 0,1 | ua | |||
| Parámetro | |||||
| Rango de frecuencia | 425 | 433 | 463 | megahercio | @433MHz |
| 470 | 490 | 510 | megahercio | @470MHz | |
| Tasa de modulación | 0.1 | 500 | Kbps | FSK | |
| Rango de potencia de salida | -20 | 20 | dBm | ||
| Recepción de sensibilidad | -124 | dBm | @datos=500bps | ||
| Modulación | (G)FSK |
| Chip | si4438 |
| Frecuencia | 433MHz |
| Potencia de salida | 100mW |
| Interfaz | SPI |
Características del módulo RF de 433 MHz RF4438PRO
- Frecuencia: 433 MHz (personalizable 425-525 MHz)
- Alta sensibilidad hasta -124dBm
- Potencia máxima de salida: 20dBm
- 14mA @ modo receptor
- Velocidad de transferencia de datos: 0,1-500 Kbps
- (G)FSK, OOK Modo de modulación
- Fuente de alimentación de 1,8-3,8 V
- Modo de apagado de consumo ultrabajo
- Indicador digital de intensidad de la señal recibida (RSSI)
- Función de despertador temporizado
- Excelente circuito de adaptación de antena y comunicación bidireccional.
- Estructura de paquetes configurable
- Detección de preámbulo
- Registro de transmisión y recepción de datos de 64/128 bytes (FiFo)
- Detección de batería baja
- Sensor de temperatura y convertidores analógico-digital de 8 bits
- Rango de temperatura de funcionamiento: -40 ~ + 85 °C
- Regulador de voltaje integrado
- salto de frecuencia
- Función de reinicio de encendido
- Función de ajuste de cristal incorporada
Aplicaciones del módulo RF de 433MHz RF4438PRO
- Mando a distancia
- Lectura remota de contadores
- Alarma de seguridad para el hogar y entrada remota sin llave
- controles industriales
- Teledetección domótica
- Registros de datos individuales
- control de juguetes
- Red de sensores
- Monitoreo de la presión de los neumáticos
- Monitoreo de salud
- Periféricos inalámbricos para PC
- Lectura y escritura de etiquetas

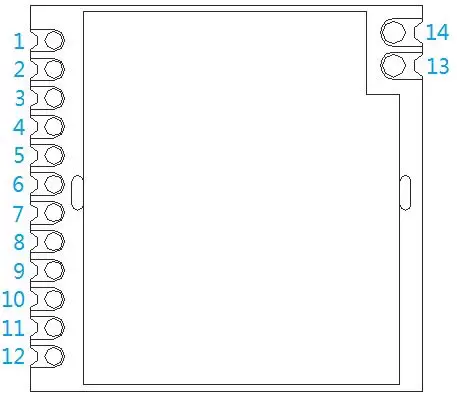

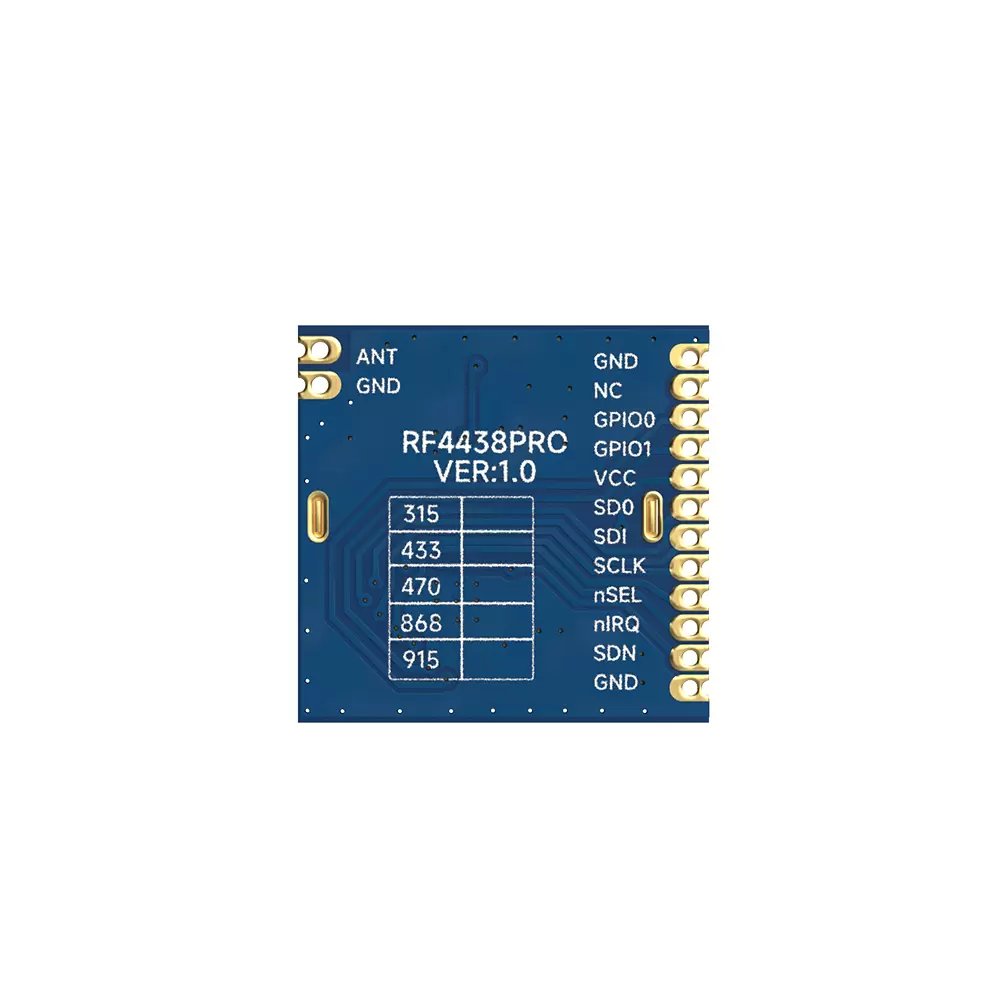

| Pin NO. | Nombre del PIN | Descripción |
| 1 | Tierra | Tierra eléctrica |
| 2 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
| 3 | GPIO0 | GPIO0 de Si4468 |
| 4 | GPIO1 | GPIO1 de Si4468 |
| 5 | VCC | Fuente de alimentación positiva 3,3 V. |
| 6 | SDO | Salida de datos seriales para interfaz SPI. |
| 7 | IDE | Datos seriales para interfaz SPI |
| 8 | SCLK | Reloj de datos serial para interfaz SPI |
| 9 | nSEL | Selección de datos seriales para interfaces SPI. |
| 10 | IRQ | salida de interrupción |
| 11 | SDN | Control de apagado. SDN = 1, apagado SDN = 0, funcionamiento normal |
| 12 | Tierra | Tierra eléctrica |
| 13 | Tierra | tierra eléctrica |
| 14 | HORMIGA | Conectar con antena coaxial de 50 ohmios. |
