Los usuarios pueden usar la placa de demostración para configurar los parámetros del módulo RF, como el modo de trabajo/frecuencia/potencia del transmisor/velocidad de transmisión de datos a través de los botones y medir la distancia de comunicación inalámbrica.
1) Modo maestro: envía 1 paquete por segundo y espera la confirmación.
2) Modo esclavo: permanezca en modo Rx para esperar los datos del maestro, que los enviará de regreso.
3) La señal reconocida después de recibir los datos del maestro.
4) Modo de prueba Tx: el módulo RF transmite continuamente la señal.
5) Modo de prueba Rx: el módulo RF siempre está en modo Rx.
6) Modo de espera: el módulo RF siempre está en estado de espera.
1) Botón [SET]

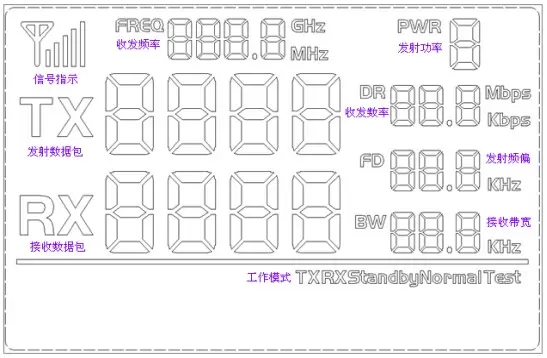

Pulse el botón [SET] para acceder al modo de configuración si no está en ese modo. En el modo de configuración, pulse el botón [SET] para alternar entre los parámetros: modo de trabajo/frecuencia/potencia de salida/velocidad de datos/factor de expansión/ancho de banda. El icono LCD correspondiente parpadeará para indicarlo.
2) Botón [ARRIBA]
En el modo de configuración, presione el botón [ARRIBA] para aumentar el valor del ícono de flash.
Nota: La placa DEMO tiene memoria FLASH en su interior, todos los parámetros de configuración se comportarán automáticamente y se mantendrán sin cambios incluso cuando se apague.
| Interfaz | SPI |
| Chip | nRf24L01+, SX126X, SX127X, SX128X, si4463, si4438, si4432, si4431, CC1101, otros |
| Frecuencia | 150 MHz, 315 MHz, 433 MHz, 470 MHz, 490 MHz, 868 MHz, 915 MHz, 2,4 GHz, otros |
| Modulación | PREGUNTA,(G)FSK,LoRa |
| Potencia de salida | 1mW, 10mW, 100mW, 400mW, 500mW, 1W, 1,6W, 2W, 3W, 5W, 30W |
Los usuarios pueden configurar la frecuencia, la potencia, la velocidad del transceptor y otros parámetros a través de las teclas.
