RF4432Pro: Placa de demostración para módulo transmisor y receptor de RF

Modo de funcionamiento del módulo transmisor y receptor RF RF4432Pro

1) Modo maestro: envía 1 paquete por segundo y espera la confirmación.

2) Modo esclavo: permanezca en modo Rx para esperar los datos del maestro, que los enviará de regreso.

3) La señal reconocida después de recibir los datos del maestro.

4) Modo de prueba Tx: el módulo RF transmite continuamente la señal.

5) Modo de prueba Rx: el módulo RF siempre está en modo Rx.

6) Modo de espera: el módulo RF siempre está en estado de espera.

Funcionamiento de los botones del módulo transmisor y receptor RF RF4432Pro

1) Botón [SET]

Pulse el botón [SET] para acceder al modo de configuración si no está en ese modo. En el modo de configuración, pulse el botón [SET] para alternar entre los parámetros: modo de trabajo, frecuencia, potencia de salida, velocidad de datos, factor de expansión y ancho de banda. El icono LCD correspondiente parpadeará para indicarlo.

2) Botón [ARRIBA]

En el modo de configuración, presione el botón [ARRIBA] para aumentar el valor del ícono de flash.

Nota: La placa DEMO tiene memoria FLASH en su interior, todos los parámetros de configuración se comportarán automáticamente y se mantendrán sin cambios incluso cuando se apague.

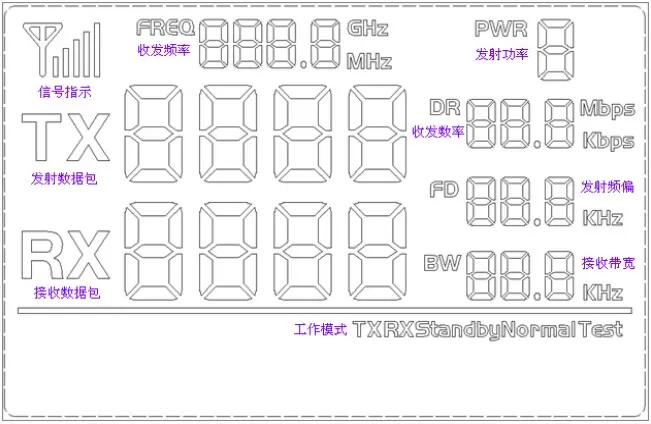

El segmento completo de la pantalla LCD es el siguiente:

Los usuarios pueden configurar la frecuencia, la potencia, la velocidad del transceptor y otros parámetros a través de las teclas.
