RF4431: Módulo transmisor y receptor de RF Si4431
- El módulo transmisor y receptor de RF RF4431 adopta el chip RF Silicon Lab si4431, que es un transceptor de banda ISM inalámbrico altamente integrado. Las características de alta sensibilidad (-118 dBm), potencia de salida de +13 dBm, cristal de 10 PPM y buen circuito de adaptación de RF hacen que este módulo funcione bien en ambientes fríos/calientes con comunicación confiable y larga distancia.
- RF4431 se fabrica y prueba estrictamente mediante un proceso sin plomo y cumple con los estándares RoHS y Reach.
| Parámetro | Mín. | Tipo. | Máx. | Unidad | Condiciones |
| Condiciones de operación | |||||
| Tensión de alimentación | 1.8 | 3.3 | 3.6 | V | |
| Temperatura de funcionamiento | -40 | 25 | 85 | ℃ | |
| Consumo actual | |||||
| Corriente RX | 18.5 | mamá | |||
| TX actual | 35 | mamá | @13dBm | ||
| Dormir actual | <1 | ua | |||
| Parámetros de radiofrecuencia | |||||
| Frecuencia | 403 | 433 | 463 | megahercio | @433MHz |
| 838 | 868 | 898 | megahercio | @868MHz | |
| 900 | 915 | 940 | megahercio | @915MHz | |
| Tarifa de datos aéreos | 0,123 | 256 | Kbps | FSK | |
| Potencia de salida | -8 | 13 | dBm | ||
| Sensibilidad | -118 | dBm | @datos=1,2 Kbps, Fdev=30 KHz | ||
| Modulación | (G)FSK |
| Chip | si4431 |
| Frecuencia | 315MHz,433MHz,868MHz,915MHz |
| Potencia de salida | 20mW |
| Interfaz | SPI |
Características del módulo transmisor y receptor RF RF4431
- Rango de frecuencia: 315/433/868/915 (personalizable 240-930 MHz)
- Sensibilidad hasta -118dBm
- Velocidad de transferencia de datos: 0,123-256 Kbps
- Modo de modulación FSK y GFSK
- Fuente de alimentación de 1,8-3,6 V
- Modo de apagado de consumo ultrabajo
- Indicador digital de intensidad de la señal recibida (RSSI)
- Función de despertador por hora
- Excelente circuito de adaptación de antena y comunicación bidireccional.
- Estructura de paquetes configurable
- Detección de preámbulo
- FIFO de transmisión y recepción de datos de 64 bytes
- Detección de batería baja
- Sensor de temperatura y convertidores analógico-digital de 8 bits
- Cristal de 10PPM con rango de temperatura de funcionamiento: -40 ~ + 85 °C
- Regulador de voltaje integrado
- salto de frecuencia
- Función de reinicio de encendido
- Función de ajuste de cristal incorporada
Aplicaciones del módulo transmisor y receptor RF RF4431
- Mando a distancia
- Lectura remota de contadores
- Alarma de seguridad para el hogar y entrada remota sin llave
- Redes de sensores
- controles industriales
- Monitoreo de presión de neumáticos
- Telemetría domótica
- Monitoreo de salud
- Registros de datos personales
- Periféricos inalámbricos para PC
- control de juguetes
- Lector de etiquetas

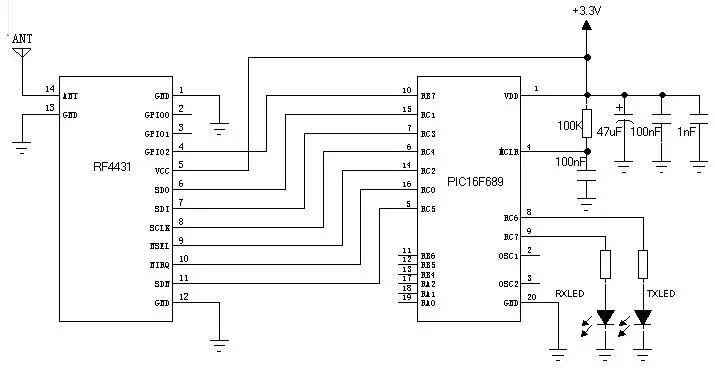

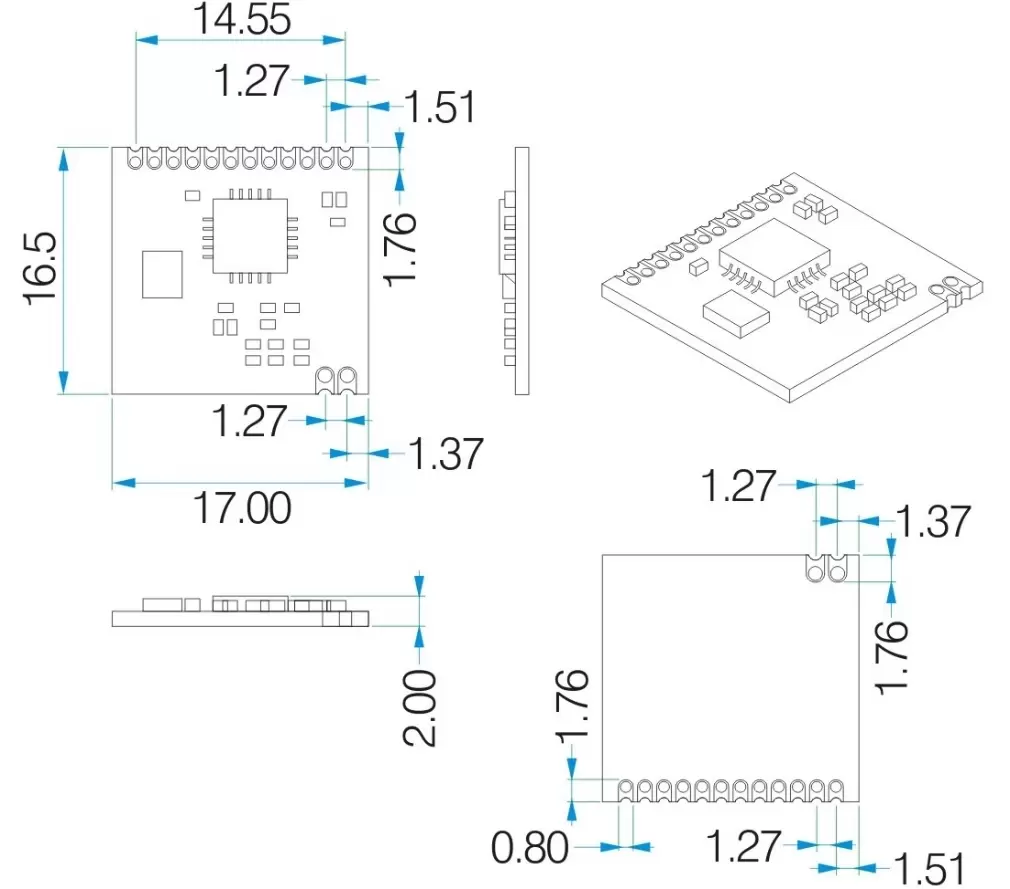

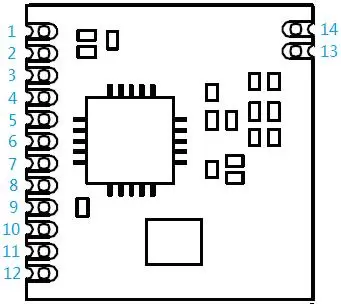

| Pin NO. | Nombre del PIN | Descripción |
| 1 | Tierra | Conectado a tierra eléctrica |
| 2 | GPIO0 | GPIO 0 de Si4431 |
| 3 | GPIO1 | GPIO 1 de Si4431 |
| 4 | GPIO2 | GPIO 2 de Si4431 |
| 5 | VCC | Suministro positivo 1.8--3.6V |
| 6 | SDO | Salida de datos seriales para interfaz SPI |
| 7 | IDE | Datos seriales para interfaz SPI |
| 8 | SCLK | Reloj de datos serial para interfaz SPI |
| 9 | nSEL | Selección de datos seriales para interfaces SPI. |
| 10 | IRQ | salida de interrupción |
| 11 | SDN | Control de apagado. SDN = 1, apagado SDN = 0, funcionamiento normal. |
| 12 | Tierra | Conectado a tierra eléctrica |
| 13 | Tierra | Conectado a tierra eléctrica |
| 14 | HORMIGA | Desde antena coaxial de 50 ohmios |
