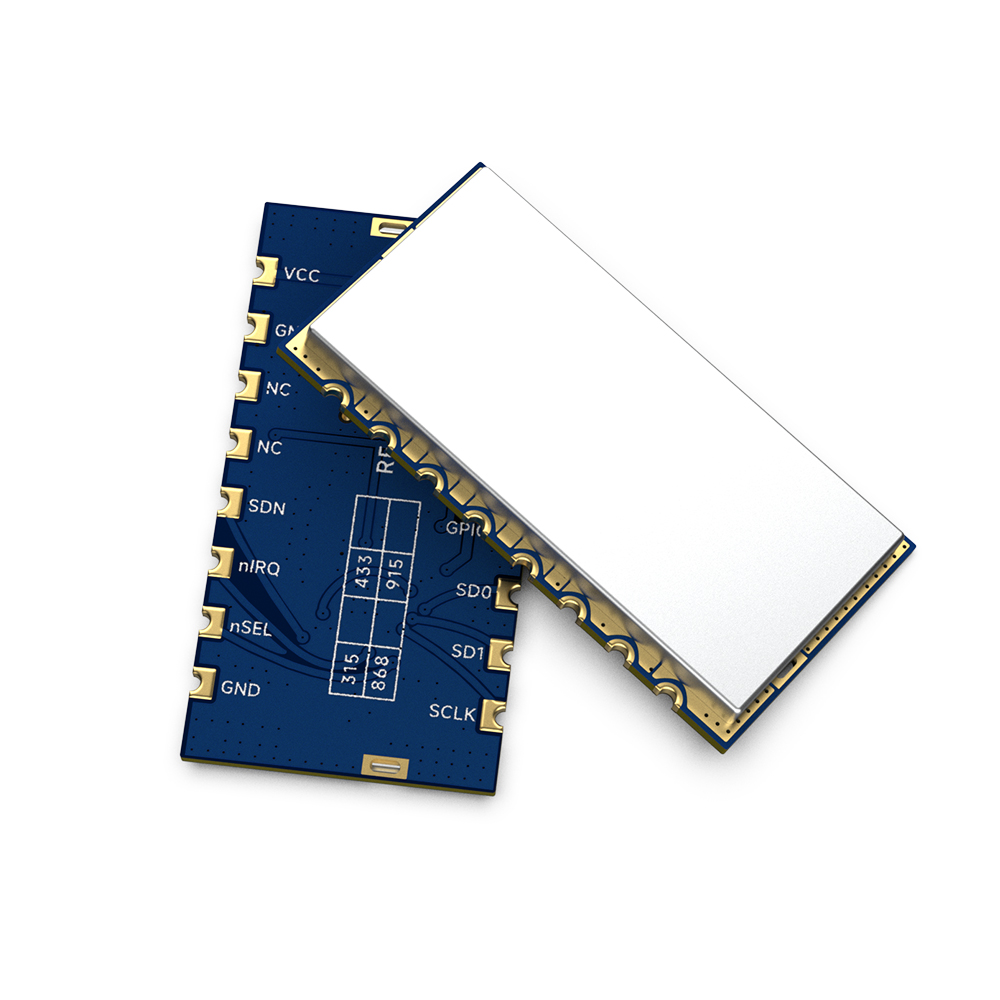

RF4432F27: Módulo transmisor y receptor RF Si4432 de 500 mW con oscilador de cristal de 10 ppm
- El RF4432F27 es un módulo transmisor y receptor de RF de 500 mW con amplificador y circuito LNA integrado. La alta calidad de sus componentes, su rigurosa inspección y las pruebas a largo plazo lo hacen fiable para comunicaciones a larga distancia y de larga duración en diversos entornos. El RF4432F27 incorpora el chip RF si4432 de Silicon Lab, un transceptor inalámbrico de banda ISM altamente integrado. Sus características de alta sensibilidad (-122 dBm), potencia de salida de +27 dBm, cristal de 10 ppm y un buen circuito de adaptación de RF lo hacen ideal para entornos fríos y calientes, con comunicaciones fiables a larga distancia.
- RF4432F27 se fabrica y prueba estrictamente utilizando un proceso sin plomo y cumple con los estándares RoHS y Reach.
DESCARGAR
| Parámetro | Mínimo | Típico | Máximo | Unidad | Condiciones |
| Rango de voltaje de suministro | 3.3 | 5 | 6 | V | |
| Rango de temperatura de funcionamiento | -40 | 85 | °C | ||
| Corriente RX | 21 | mamá | |||
| Corriente TX | 350 | mamá | @27dBm | ||
| Corriente de espera | < 3 | uA | Valores de registro retenidos, oscilador desactivado | ||
| Frecuencia | 428 | 433 | 438 | megahercio | @433 MHz |
| 863 | 868 | 873 | megahercio | @868 MHz | |
| Tarifa de datos aéreos | 0.123 | 256 | Kbps | FSK | |
| Potencia de salida | +27 | dBm | |||
| Sensibilidad | -122 | dBm | @Velocidad de datos=1,2 Kbps |
| Modulación | (G)FSK |
| Chip | si4432 |
| Frecuencia | 315 MHz, 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Potencia de salida | 500 mW |
| Interfaz | SPI |
Características del transmisor y receptor RF RF4432F27
- Rango de frecuencia: 315/433/470/868/915 (personalizable 240-930 MHz)
- Sensibilidad hasta -122 dBm
- Velocidad de transferencia de datos: 0,123-256 Kbps
- Modo de modulación FSK y GFSK
- Fuente de alimentación de 3,3-6,0 V
- Modo de apagado de consumo ultrabajo
- Indicador de intensidad de señal recibida digital (RSSI)
- Función de despertador temporizado
- Excelente circuito de adaptación de antena y comunicación bidireccional.
- Estructura de paquetes configurable
- Detección de preámbulo
- 64 bytes transmiten y reciben datos FiFo
- Detección de batería baja
- Sensor de temperatura y convertidores analógico-digitales de 8 bits
- Cristal de 10 ppm con rango de temperatura de funcionamiento: -40 ~ +85 °C
- Regulador de voltaje integrado
- Salto de frecuencia
- Función de reinicio al encender
- Función de ajuste de cristal incorporada
Aplicaciones del transmisor y receptor de RF RF4432F27
- Mando a distancia
- Lectura remota de medidores
- Alarma de seguridad para el hogar y entrada remota sin llave
- Redes de sensores
- Control industrial
- Monitoreo de la presión de los neumáticos
- Telemetría de domótica
- Monitoreo de la salud
- registros de datos personales
- Periféricos de PC inalámbricos
- Control de juguetes
- Lector de etiquetas

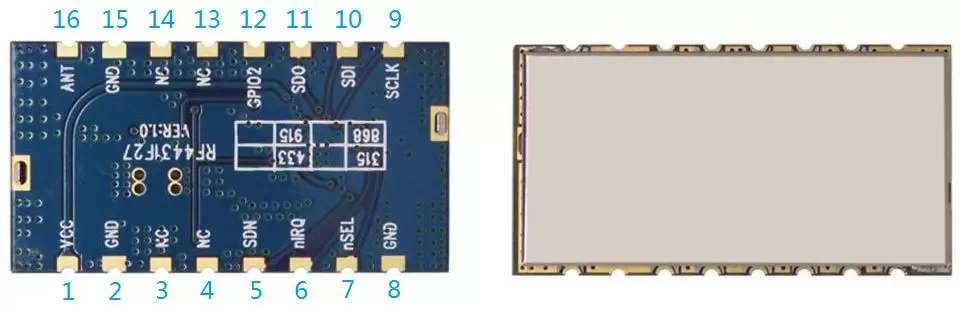

| Pin N.º | Nombre del pin | Descripción |
| 1 | VCC | Fuente de alimentación positiva |
| 2 | Tierra | Conectado a tierra |
| 3,4 | CAROLINA DEL NORTE | Vacante, no conectado |
| 5 | SDN | Control de apagado. |
| SDN = 1, apagado | ||
| SDN = 0, funcionamiento normal. | ||
| 6 | nIRQ | Interrumpir la salida |
| 7 | nSEL | Selección de datos en serie para interfaces SPI. |
| 8 | Tierra | Conectado a tierra |
| 9 | SCLK | Reloj de datos en serie para interfaz SPI |
| 10 | IDE | Salida de datos en serie para la interfaz SPI. |
| 11 | Organización de Desarrollo de los Recursos Naturales (SDO) | Salida de datos en serie para la interfaz SPI |
| 12 | GPIO2 | GPIO2 de Si4432 |
| 13,14 | CAROLINA DEL NORTE | No conectado |
| 15 | Tierra | Conectado a tierra |
| 16 | HORMIGA | Desde una antena coaxial de 50 ohmios |
