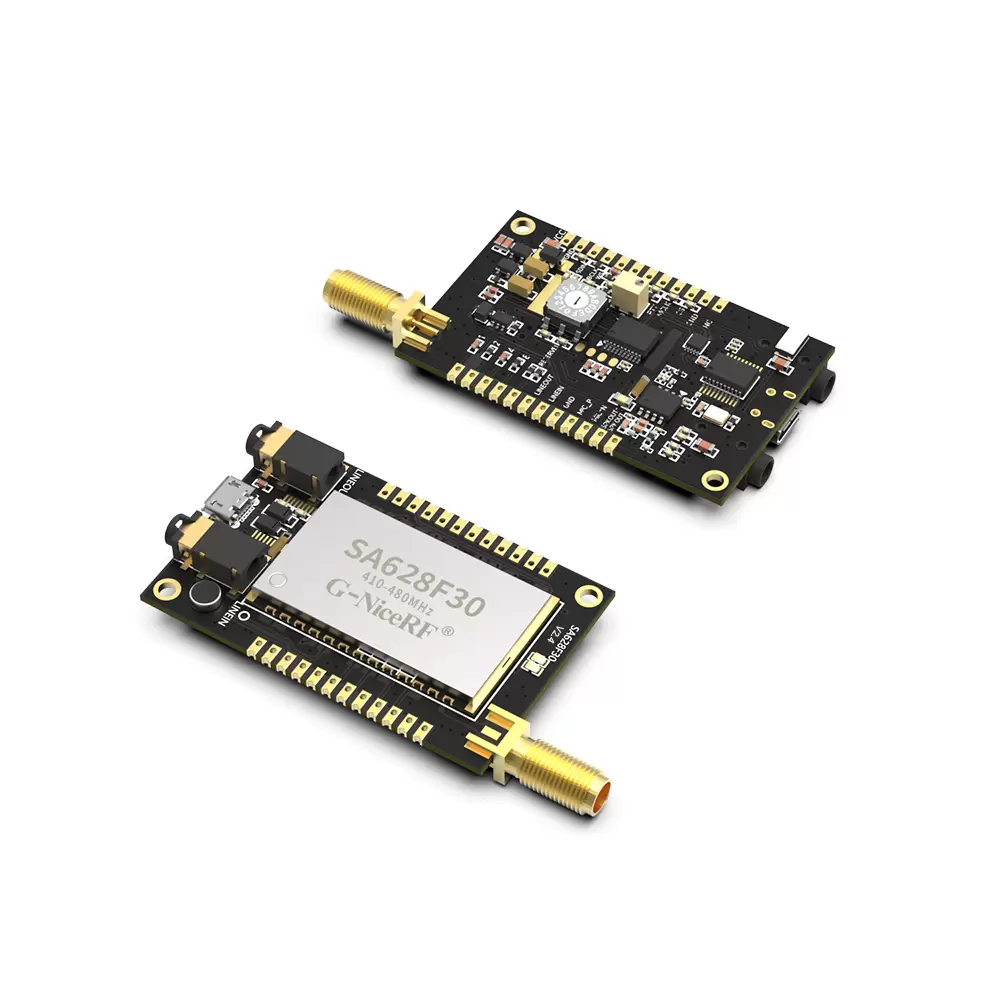

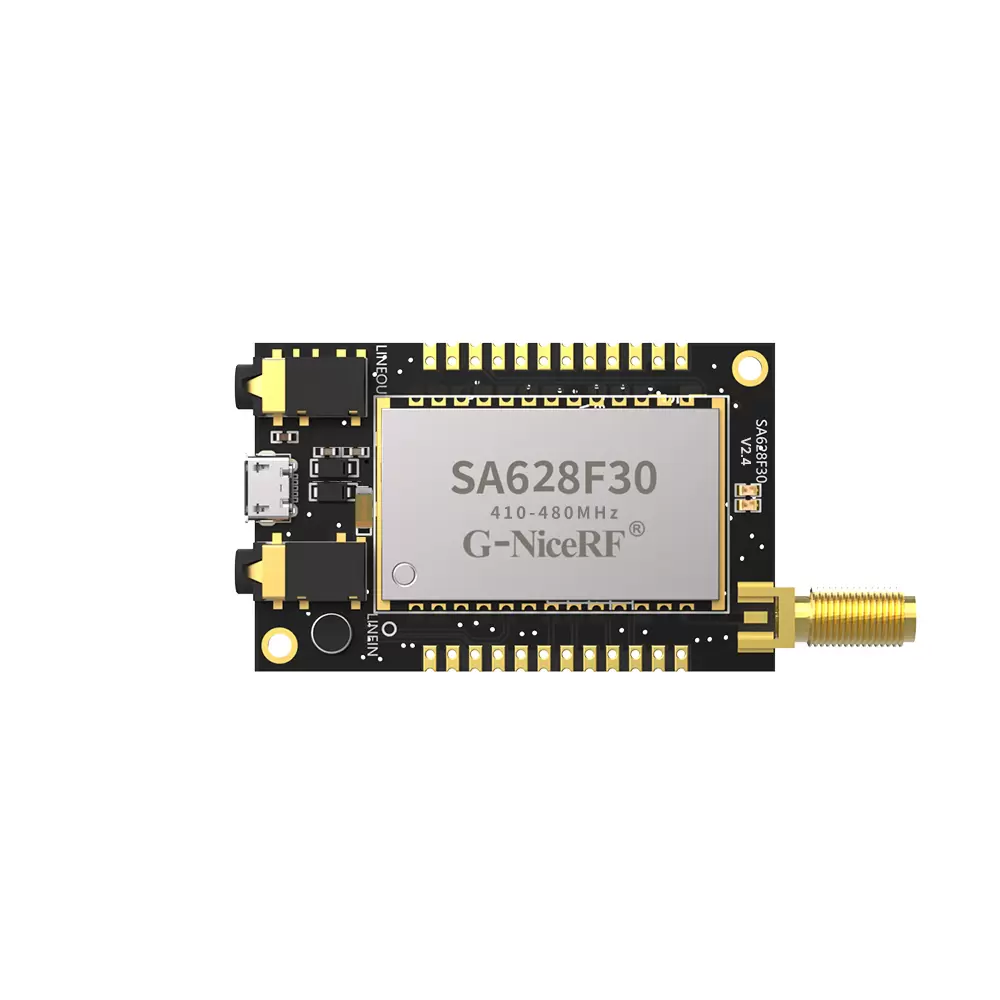

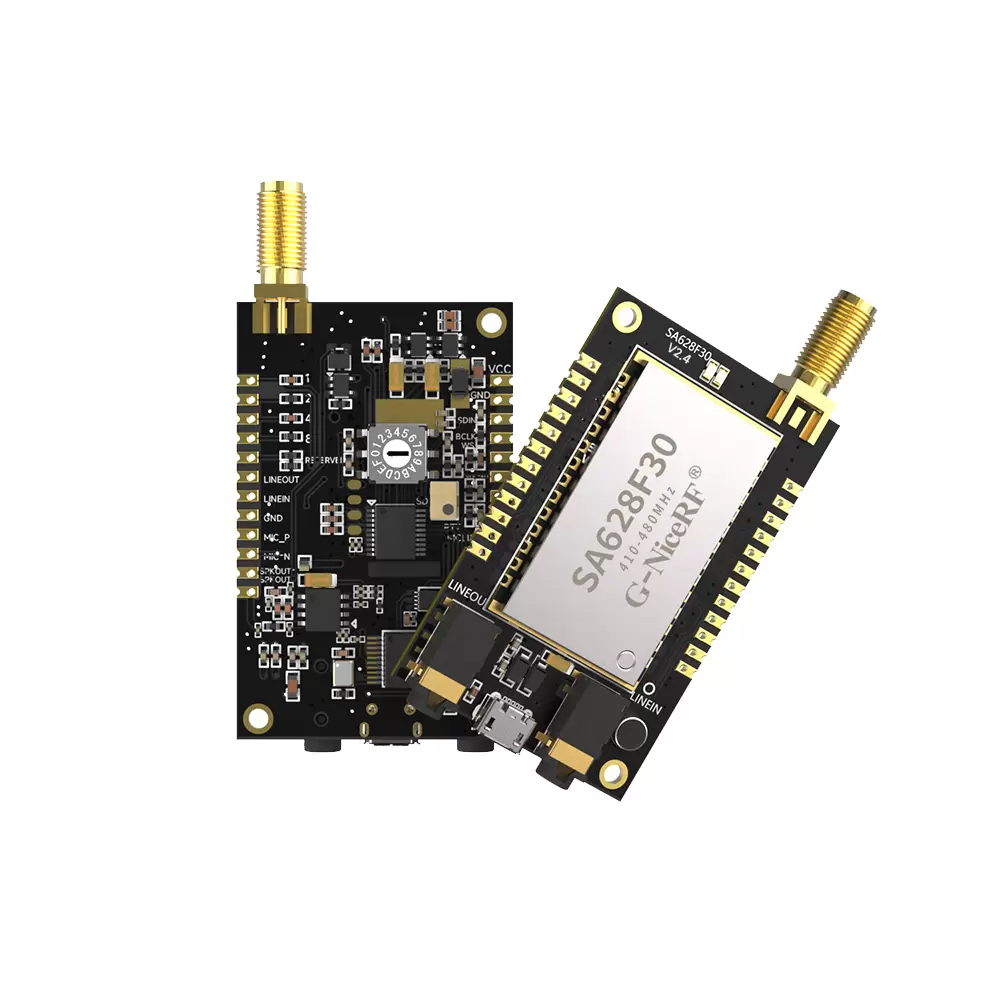

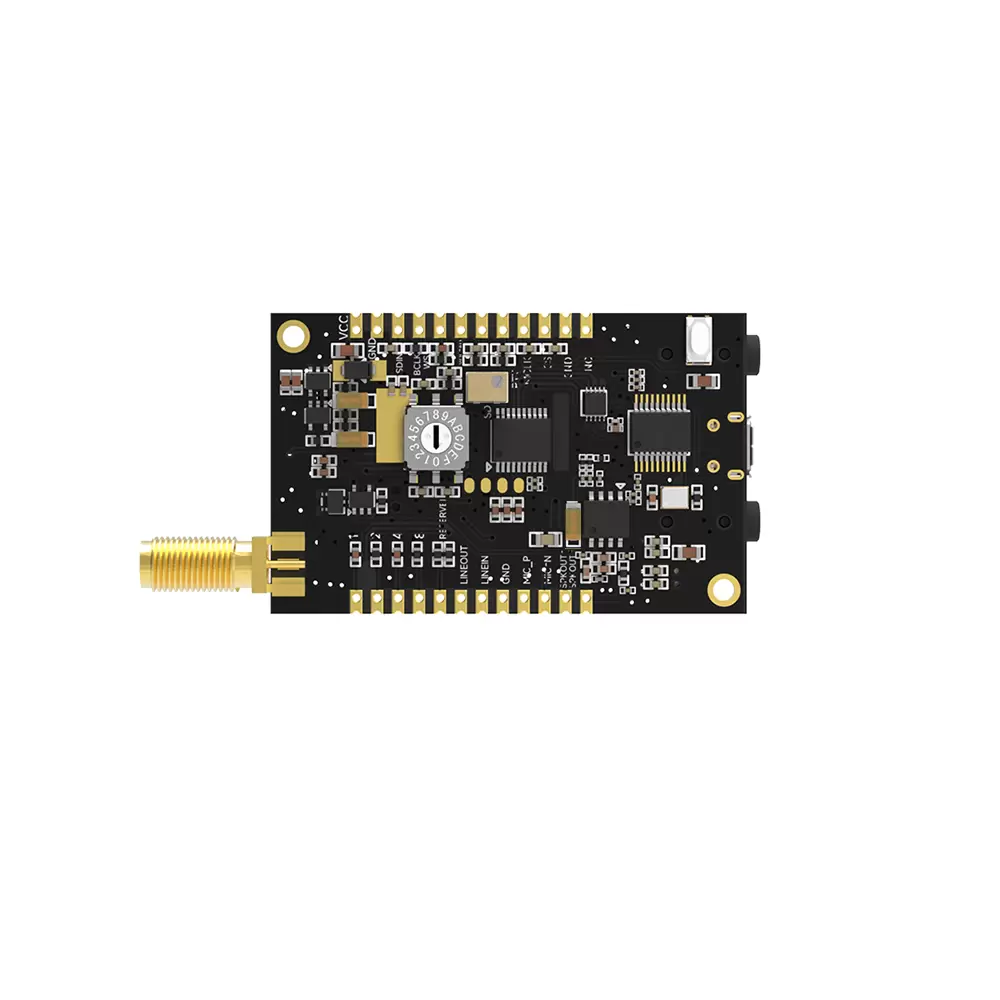

El SA628F30 es un módulo de voz inalámbrico full duplex con una potencia de salida de 1 W y red en malla. Es muy fácil de usar. Funciona con solo conectar la antena, la fuente de alimentación y el altavoz. El micrófono, el amplificador de audio, el conmutador de canal RF y el ajuste de volumen están integrados en la placa. El SA628F30 cuenta con interfaz USB y software específico para PC. Se puede configurar y enviar y recibir SMS fácilmente mediante el software.
El módulo SA628F30 incorpora microcontroladores de alta velocidad, códec de voz de alta calidad, chips RF de alto rendimiento y amplificadores. Este módulo inalámbrico utiliza el chip LoRa de última generación, que se caracteriza por su bajo consumo de energía, larga distancia y ajuste flexible de frecuencia. El SA628F30 cuenta con interfaz I²S y de audio analógico para diversas aplicaciones. Admite comunicación SMS full-duplex.
El SA628F30 incorpora un códec de voz muy bueno, que logra una calidad de voz mucho mejor que la de los walkie talkies del mercado.
El SA628F30 admite transmisión y recepción simultáneas. Admite un máximo de 8 dispositivos transmitiendo simultáneamente. No hay límite de recepción. La red en malla permite ampliar el alcance. La función de malla se activa fácilmente configurando los módulos como Nodo, Enrutador o Nodo y Enrutador.
SA628F30 se puede actualizar por aire (OTA) o mediante comunicación en serie.
SA628F30 utiliza estrictamente un proceso de producción y prueba sin plomo, que cumple con los estándares de ROHS y Reach.

Contáctenos

DESCARGAR

Parámetros	Condición	Mín.	Típico.	Máx.	Unidad
Fuente de alimentación		3.3	4	5.5	V
Temperatura de trabajo		-30	25	70	°C
Consumo actual
Corriente de sueño			65		uA
Corriente RX	@sin salida de voz		75		mamá
Corriente TX (alta potencia)	4,2 V, a 30 dBm		450		mamá
Parámetros de RF
Frecuencia de trabajo	UHF	410		480	megahercio
Frecuencia personalizable		150		960	megahercio
Valor de frecuencia predeterminado para 16 canales	UHF (intervalo de 1 MHz)	440.125		455.125	megahercio
Potencia de transmisión	Predeterminado: 32dBm	15	30	32	dBm
Ancho de banda (BW)			500		kHz
Sensibilidad de recepción			-117		dBm
parámetros de voz
Sensibilidad de modulación			10	100	mV
Relación señal-ruido de recepción (SNR)			90		dB
Respuesta de frecuencia		60		3800	Hz
Salida de voz (salida de línea)	Carga 16Ω			40	mW
Potencia de salida de voz (SPK+, SPK-)	Carga 8Ω			2000	mW
Parámetros de retardo	2 canales		80		EM
	3 canales		120		EM
	4 canales		160		EM
	6 canales		240		EM
	8 canales		320		EM

Características

Banda de frecuencia: 420~510 MHz (personalizable 150-960 MHz)
Interfaz USB
Configuración de software para PC, fácil operación
Comunicación de datos y voz full-duplex de 8 canales
Función de cancelación de eco
VOX y PTT

Actualización OTA y de serie
I2S Voz digital + voz analógica
Entrada de línea + entrada de micrófono
Red de malla, Tx/Rx concurrente
Distancia de transmisión de 3-4 km en área abierta
Alta sensibilidad de recepción: -117 dBm
Bajo consumo de energía

Aplicaciones

Comunicación de emergencias de incendio
Metro, comunicación por túnel
Sistema de conducción
Walkie-talkie dúplex completo de alta calidad
sistema de llamadas en conferencia
Construyendo un sistema de seguridad comunitario
Sistema de intercomunicación de seguridad para escenarios especiales
Walkie-talkie con auriculares
Walkie-talkie para asignación de trabajo especial

Circuito de aplicación del módulo de audio inalámbrico SA628F30

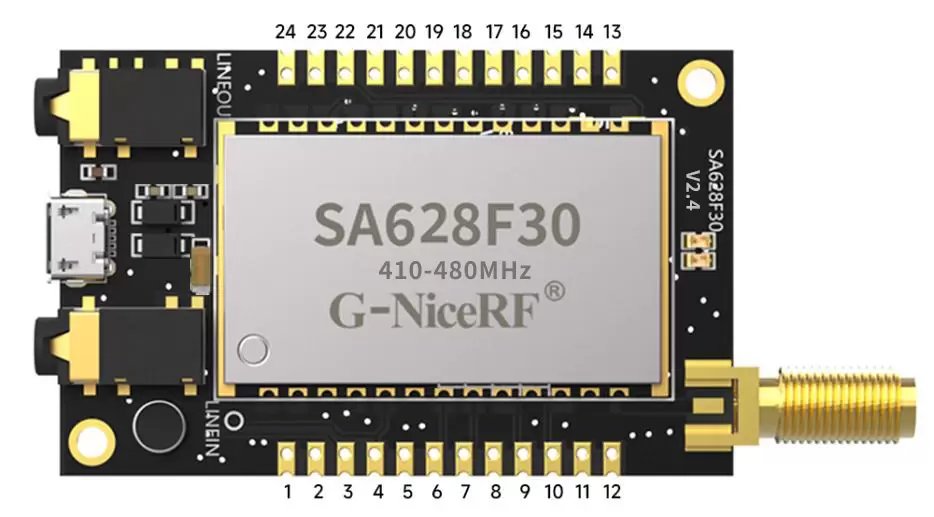

Definición de pines del módulo de audio inalámbrico SA628F30.

N.º de pin	Nombre del pin	Descripción
1	SPKOUT+	Conectar con altavoz de 8 ohmios y 2 W
2	SPKOUT-	Conectar con altavoz de 8 ohmios y 2 W
3	MIC_N	Conectado con el negativo del micrófono externo.
4	MIC_P	Conectado con el positivo del micrófono externo
5,14,23	Tierra	Conectar al polo negativo de la fuente de alimentación.
6	LÍNEA DE ENTRADA	Entrada de línea, máximo 1 VRMS
7	SALIDA DE LÍNEA	Salida de línea, auricular externo de 16 Ω conectado
8	Reservado	CAROLINA DEL NORTE
9	8	El interruptor de 16 canales RF integrado, por ejemplo, al cambiar el interruptor giratorio al canal 11 ^, la salida (8, 4, 2, 1) es: 1011: canal 11
10	4
11	2
12	1
13	VCC	VCC ( 3,3-5,5 V )
15	SDIN	I2S externo ( 0-3,3 V )
16	BCLK	I2S externo ( 0-3,3 V )
17	WS	I2S externo ( 0-3,3 V )
18	VOL-ADJ	Se recomienda una resistencia variable de 50K
19	DAKOTA DEL SUR	I2S externo ( 0-3,3 V )
20	PTT	Presionar para hablar, 0: modo RX, 1: modo Tx. Levantar internamente.
21	MCLK	I2S externo ( 0-3,3 V )
22	CS	0: dormir, 1: trabajar, levantar internamente.
24	CAROLINA DEL NORTE

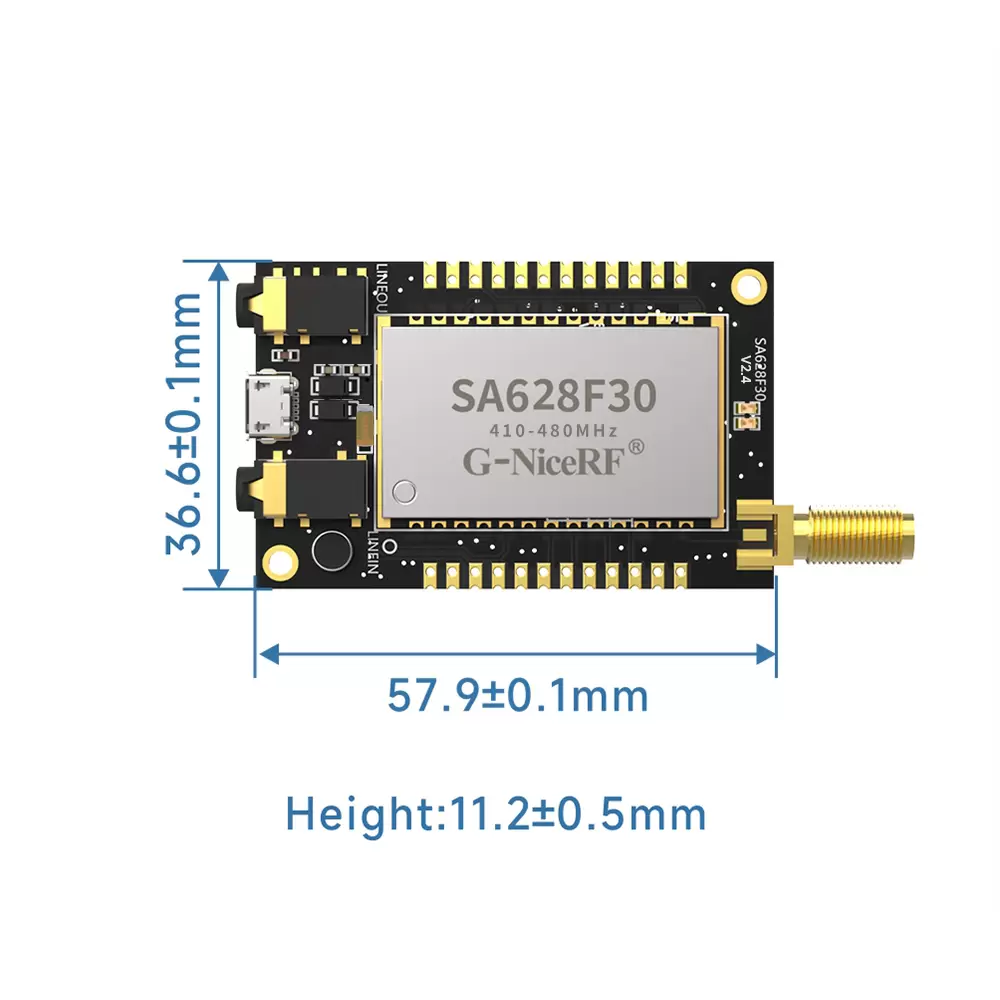

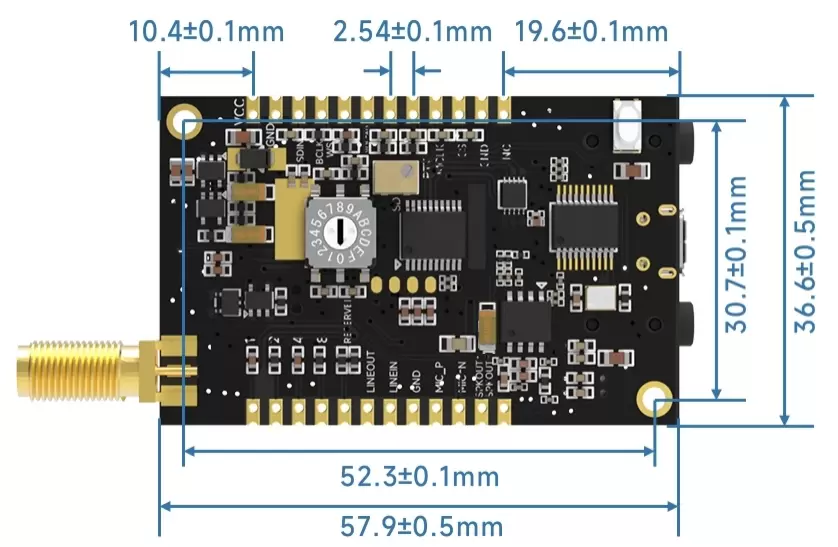

Dimensiones mecánicas del módulo de audio inalámbrico SA628F30.
