SA618F22: Módulo transceptor de audio inalámbrico full duplex con frecuencia de muestreo de 8K y 160 mW
Escribe: Audio inalámbrico
Certificación: Otros
Potencia de salida: 160 mW

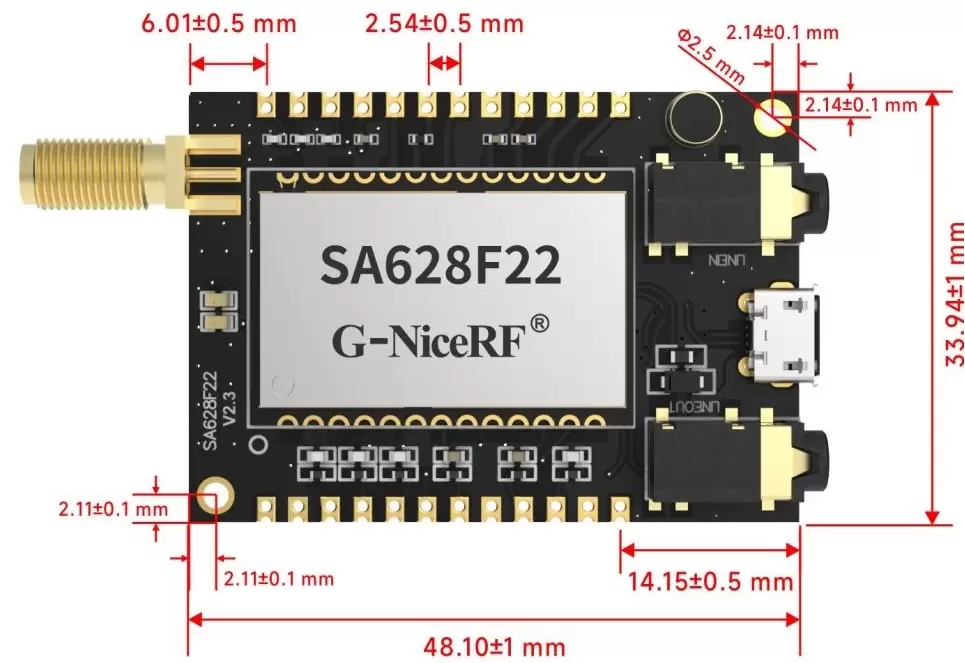

Tamaño (mm):48,1*33,9
HOGAR > PRODUCTOS > MóDULOS DE AUDIO INALáMBRICOS > SA628F22: MóDULO DE AUDIO INALáMBRICO FULL DUPLEX ...
SA628F22: Módulo de audio inalámbrico full duplex con frecuencia de muestreo de 8K
- El SA628F22 es un módulo de voz inalámbrico full-duplex con red en malla. Es muy fácil de usar. Funciona con solo conectar la antena, la fuente de alimentación y el altavoz, el micrófono, el amplificador de audio, el conmutador de canal RF y el ajuste de volumen. El SA628F22 cuenta con interfaz USB y software específico para PC. Se configura y envía SMS fácilmente mediante el software.
- El módulo SA628F22 incorpora microcontroladores de alta velocidad, códec de voz de alta calidad, chips RF de alto rendimiento y amplificadores. Este módulo inalámbrico utiliza el chip LoRa de última generación, que se caracteriza por su bajo consumo de energía, larga distancia y ajuste flexible de frecuencia. El SA628F22 cuenta con interfaz I²S y de audio analógico para diversas aplicaciones. Admite comunicación SMS full-duplex.
- El SA628F22 incorpora un códec de voz muy bueno, que logra una calidad de voz mucho mejor que la de los walkie talkies del mercado.
- El SA628F22 admite transmisión y recepción simultáneas. Admite un máximo de 8 dispositivos transmitiendo simultáneamente. No hay límite de recepción. La red en malla permite ampliar el alcance. La función de malla se activa fácilmente configurando los módulos como Nodo, Enrutador o Nodo y Enrutador.
SA628F22 se puede actualizar por aire (OTA) o mediante comunicación en serie.
SA628F22Pro solo agrega un módulo de reducción de ruido al SA628F22; todas las demás funciones siguen siendo las mismas.
- SA628F22/SA628F22Pro utiliza estrictamente un proceso de producción y prueba sin plomo, que cumple con los estándares de ROHS y Reach.
DESCARGAR
-
Herramienta de configuración de la serie SA618 SA628 V1.3.rar -
Guía de actualización de firmware SA618 y SA628.pdf -
SA6x8_V1.5.rar
-
Guía de configuración de parámetros SA618 SA628.pdf
-
SA628F22 Módulo de audio inalámbrico dúplex completo y fácil de usar V1.1.pdf
-
Controlador USB SA618 SA628.rar
-
Herramienta de actualización de la serie SA6x8_EN V1.0.rar
| Parámetros | Condición | Mín. | Típico. | Máx. | Unidad |
| Fuente de alimentación | 3.5 | 4 | 5.5 | V | |
| Temperatura de trabajo | -30 | 25 | 70 | °C | |
| Consumo actual | |||||
| Corriente de sueño | 66 | uA | |||
| Corriente RX | SA618F22 | 53 | mamá | ||
| SA618F22Pro | 76 | ||||
| Altavoz de 4 V, 8 ohmios y 2 W | 450 | ||||
| Corriente TX (alta potencia) | 4,2 V, a 22 dBm | 130 | mamá | ||
| Parámetros de RF | |||||
| Frecuencia de operación | UHF | 420 | 510 | megahercio | |
| Frecuencia personalizable | 150 | 960 | megahercio | ||
| Valor de frecuencia predeterminado para 16 canales | UHF (intervalo de 1 MHz) | 440.125 | 455.125 | megahercio | |
| Potencia de transmisión | Predeterminado: 22dBm | 0 | 22 | dBm | |
| Segundo armónico | -40 | dBm | |||
| Ancho de banda (BW) | 500 | kHz | |||
| Sensibilidad de recepción | -117 | dBm | |||
| parámetros de voz | |||||
| Sensibilidad de modulación | 10 | 100 | mV | ||
| Relación señal-ruido de recepción (SNR) | 90 | dB | |||
| Respuesta de frecuencia | 60 | 3800 | Hz | ||
| Salida de voz (salida de línea) | Carga 16 Ω | 40 | mW | ||
| Potencia de salida de voz (SPK+, SPK-) | Carga 8 Ω | 2000 | mW | ||
| Parámetros de retardo | 2 canales | 80 | 100 | 120 | EM |
| 3 canales | 120 | 160 | 180 | EM | |
| 4 canales | 160 | 200 | 240 | EM | |
| 6 canales | 240 | 300 | 360 | EM | |
| 8 canales | 320 | 400 | 480 | EM | |
| Tipo | audio inalámbrico |
Características
- Banda de frecuencia: 420~510 MHz (personalizable 150-960 MHz)
- Interfaz USB
- Configuración de software para PC, fácil operación
- Comunicación de datos/voz full-duplex de 8 canales
- Función de cancelación de eco
- VOX y PTT
- Actualización OTA y de serie
- I2S Voz digital + voz analógica
- Entrada de línea + entrada de micrófono
- Red de malla, Tx/Rx concurrente
- Distancia de transmisión de 1 a 3 km en área abierta
- Alta sensibilidad de recepción: -117 dBm
- Bajo consumo de energía
Aplicaciones
- Comunicación de emergencias de incendio
- Metro, comunicación por túnel
- Sistema de conducción
- Walkie-talkie dúplex completo de alta calidad
- sistema de llamadas en conferencia
- Construyendo un sistema de seguridad comunitario
- Sistema de intercomunicación de seguridad para escenarios especiales
- Walkie-talkie con auriculares
- Walkie-talkie para asignación de trabajo especial

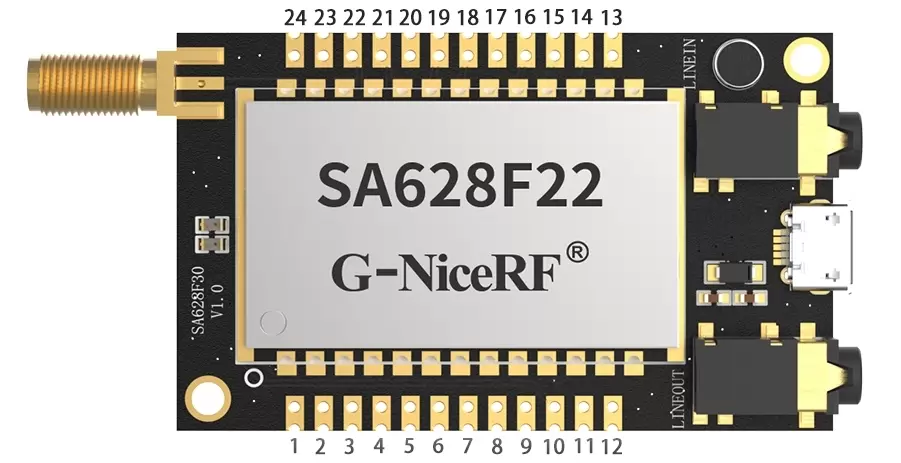

| N.º de pin | Nombre del pin | Descripción |
| 1 | VCC | VCC (3,3-5,5 V) |
| 2,8,11,17 | Tierra | Suelo |
| 3 | SDIN | I2S externo (0-3,3 V) |
| 4 | BCLK | I2S externo (0-3,3 V) |
| 5 | WS | I2S externo (0-3,3 V) |
| 6 | VOL-ADJ | Se recomienda una resistencia variable de 50 K. Consulte *5 arriba. |
| 7 | DAKOTA DEL SUR | I2S externo (0-3,3 V) |
| 9 | MCLK | I2S externo (0-3,3 V) |
| 10 | CS | 0: dormir, 1: trabajar, levantar internamente. |
| 12 | PTT | Presionar para hablar, 0: modo RX, 1: modo Tx. Levantar internamente. |
| 13 | MIC_N | Conectado con micrófono externo. Ver *3 arriba. |
| 14 | MIC_P | |
| 15 | SPK+ | Conectar con altavoz de 8 ohmios y 2 W |
| 16 | SPK- | |
| 18 | SALIDA DE LÍNEA | Salida de línea, no amplificada, puede controlar auriculares y audífonos. |
| 19 | Reservado | CAROLINA DEL NORTE |
| 20 | LÍNEA DE ENTRADA | Entrada de línea, máximo 1 VRMS |
| 21 | 8 | El interruptor de 16 canales RF integrado, por ejemplo, al cambiar el interruptor giratorio al canal 11 , la salida (8, 4, 2, 1) es: 1011: canal 11 |
| 22 | 4 | |
| 23 | 2 | |
| 24 | 1 |
