SA618F22: 160MW 8K Tasa de muestreo Módulo de transceptor de audio dúplex dúplex completo
Escribe: Audio inalámbrico
Certificación: Otros
Potencia de salida: 160 mW
Tamaño (mm):48.1*33.9
HOGAR > PRODUCTOS > MóDULOS DE AUDIO INALáMBRICOS > SA326: MóDULO DE AUDIO INALáMBRICO DE BAJA LATENCI...
SA326: Módulo de audio inalámbrico de baja latencia y alta fidelidad
NICERF lanzó un nuevo módulo de audio inalámbrico de baja latencia, larga distancia, alta tasa de muestreo y alta fidelidad SA326. Los productos de la serie SA326 se dividen en el módulo transmisor SA326-TX y el módulo receptor SA326-RX. Este producto es una placa de aplicación para módulos SA316-TX y SA316-RX. Puede funcionar después de poder. También puede establecer directamente la frecuencia del módulo con el software PC. , Tamaño de sonido y otros parámetros, simplifican en gran medida la dificultad de desarrollo del usuario, este producto se usa ampliamente en ocasiones con requisitos de calidad de sonido relativamente altos.
Parámetro | Condiciones de prueba | Mín . | Tipo . | Máximo . | Unidad |
Rango de voltaje de funcionamiento | 3.3 | 4.2 | 5 | V | |
Rango de temperatura de trabajo | -20 | 25 | 60 | ℃ | |
Rango de frecuencia de funcionamiento | @uhf | 500 | 980 | megahercio | |
@VHF | 160 | 270 | megahercio | ||
Retraso en la transmisión y recepción de audio. | 4 | EM | |||
Velocidad en baudios del puerto serie | 9600 | bps | |||
Consumo actual | |||||
Corriente de suspensión ( SA326-RX) | < 45 | ua | |||
Corriente de suspensión ( SA326F30-TX ) | < 20 | ua | |||
Recibir corriente ( SA326-RX) | @VCC= 4,2 V | < 1 40 | mamá | ||
Transmitir corriente ( SA326-TX ) | @ No transmitiendo | < 75 | mamá | ||
@ Durante la transmisión | <1 20 | mamá | |||
Corriente de emisión ( SA326F30-TX ) | @Sin transmitir, 5v | < 75 | mamá | ||
@ Durante la transmisión , 5v 30dBm | < 700 | mamá | |||
Transmitir parámetro | |||||
transmitir potencia | @VCC= 4,2 V | 9 | 1 0 | 11 | dBm |
@VCC= 5,0 V | 29 | 30 | 31 | dBm | |
rango de potencia de transmisión | @VCC= 4,2 V | 0 | 10 | dBm | |
@VCC= 5,0 V | 20 | 30 | dBm | ||
Ancho de banda de emisión ( BW) | 300 | kilociclos | |||
Relación de potencia del canal adyacente ( ACPR ) | @600KHZ | -6 0 | dBc | ||
Voltaje máximo de entrada del micrófono | 0. 3 | 1. 5 | Vrms | ||
Rango de respuesta de frecuencia de audio | 30 | 20k | Hz | ||
Recibir parámetros | |||||
Recepción de sensibilidad | - 96 | dBm | |||
Amplitud de salida de audio (diferencial) | 400 | mVrms | |||
Resistencia de la unidad de salida de audio | 600 | Ohm | |||
Resistencia de conducción LOUT+,ROUT+ | 16-32 | Ohm | |||
Resistencia de conducción SPKP,SPKN | 4-8 | Ohm | |||
Relación señal-ruido (SNR) | @1KHz , | 86 | dB | ||
Distorsión armónica total (THD) | @48K Tasa de muestreo | 0,07 | % | ||
| Tipo | Audio inalámbrico |
| Potencia de salida | 10mW |
Características del módulo de audio inalámbrico SA326
- Banda de frecuencia UHF: 500MHz /868 /915MHz, banda de frecuencia UHF: 500 ~ 980 MHz, banda de frecuencia VHF: 160 ~ 270 MHz
- La distancia de transmisión es de 200 metros en el área abierta
- Recibir sensibilidad: -96 dBm
- Relación de señal a ruido de audio: 86 dB
- Respuesta de frecuencia: 20 Hz-20 kHz
- El retraso de la entrada de micrófono a la salida de audio es inferior a 3 ms
- Método de modulación digital: PI/4 DQPSK
- Ancho de banda ocupado: <300 kHz
- Velocidad de transmisión: 204.8 ksps
- Tasa de muestreo: 48 kHz
Aplicaciones del módulo de audio inalámbrico SA326
- Los altavoces con cable se convierten en altavoces inalámbricos
- micrófono inalámbrico
- Auriculares inalámbricos
- Transmisión de audio inalámbrica de alta calidad

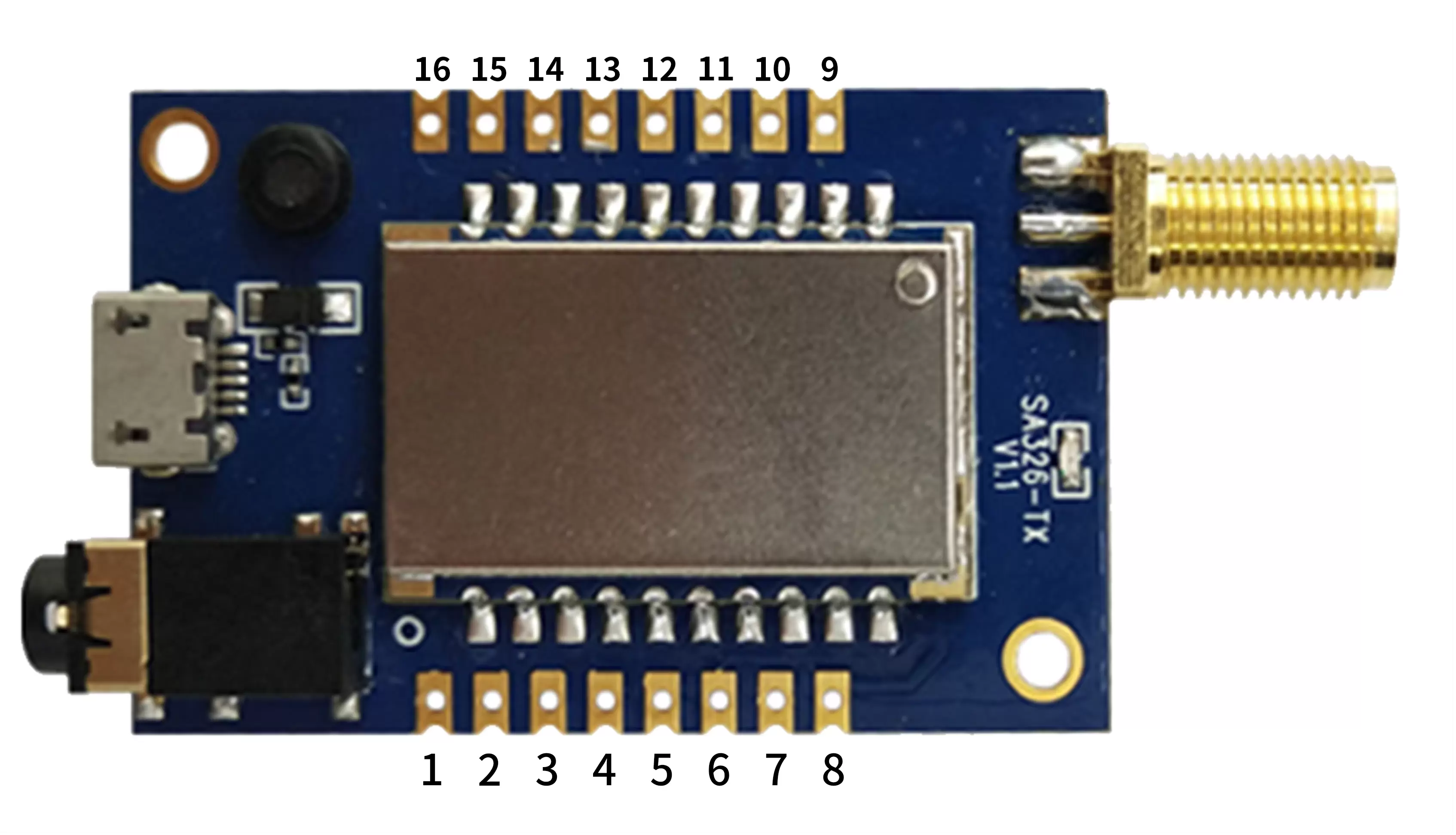

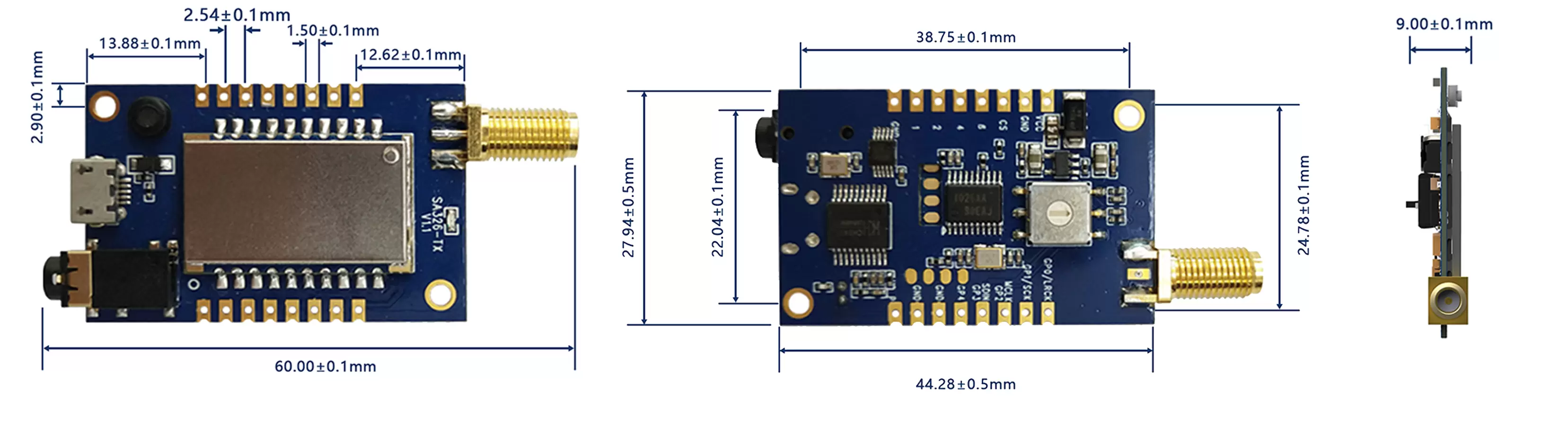

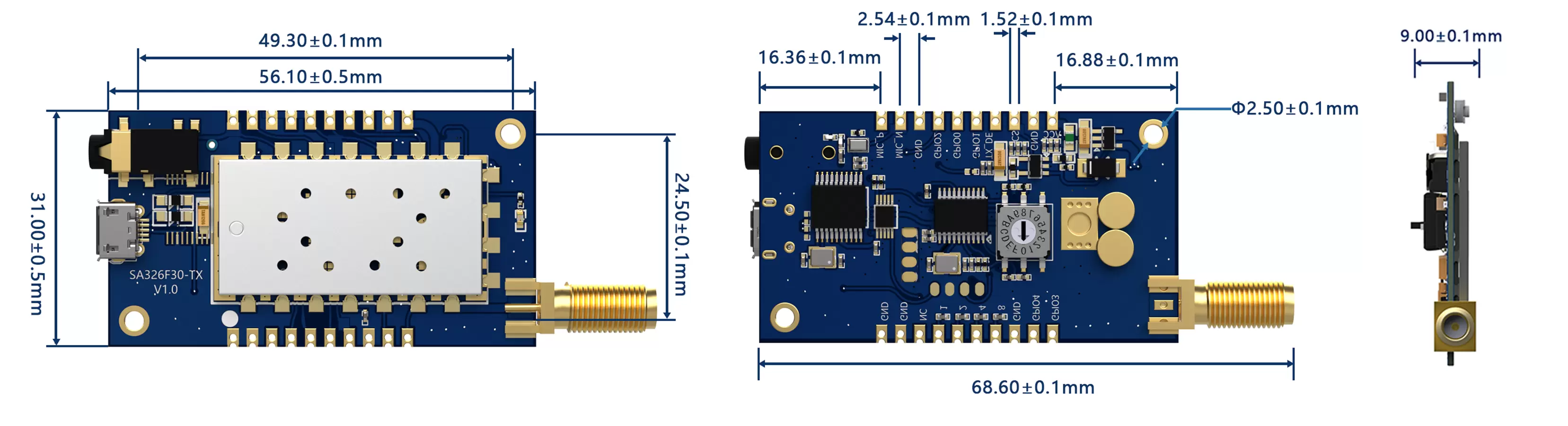

SA326-TX

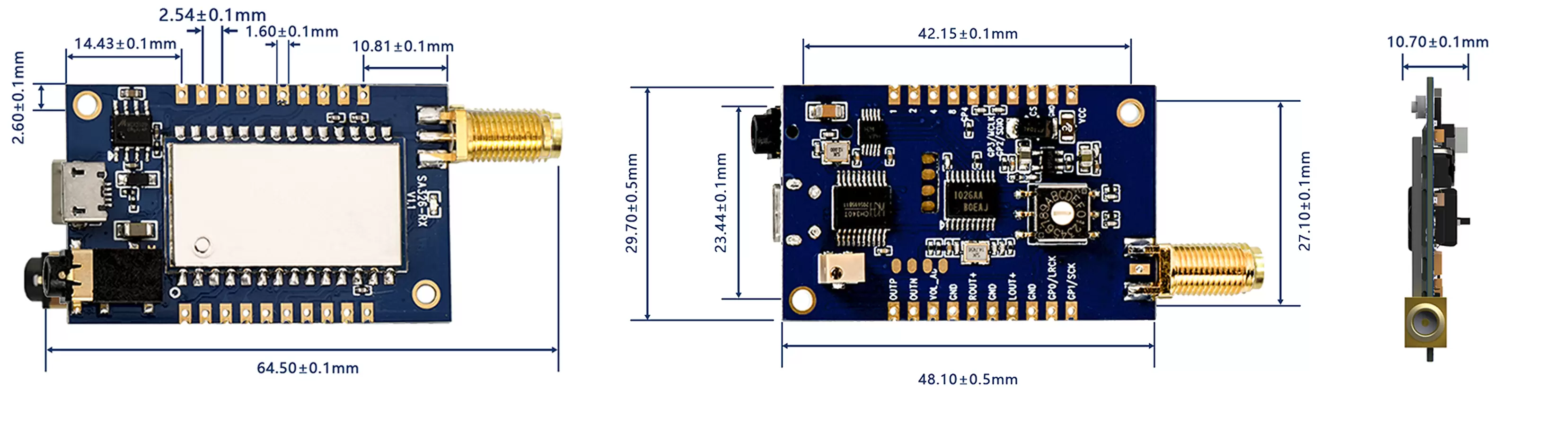

SA326-RX

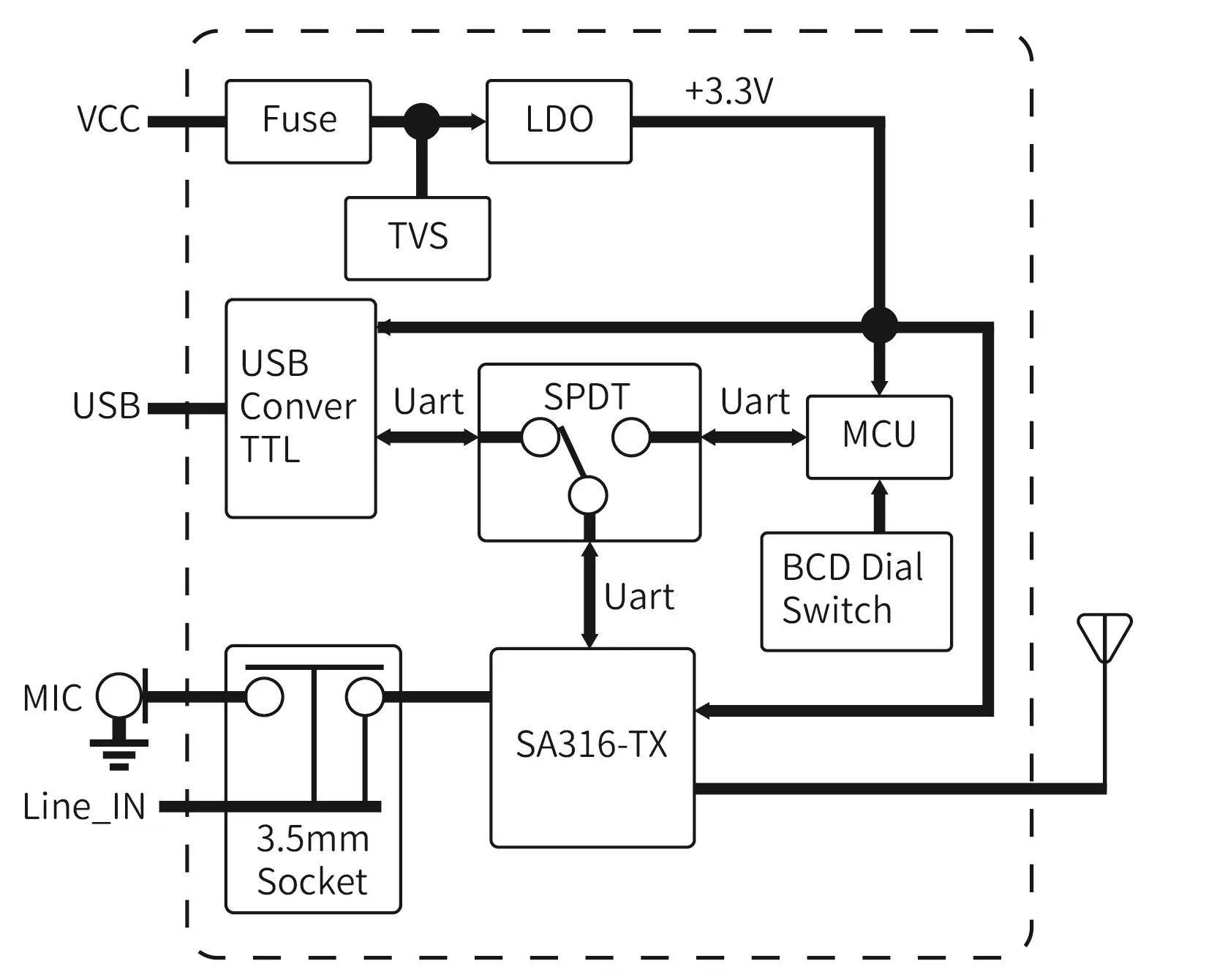

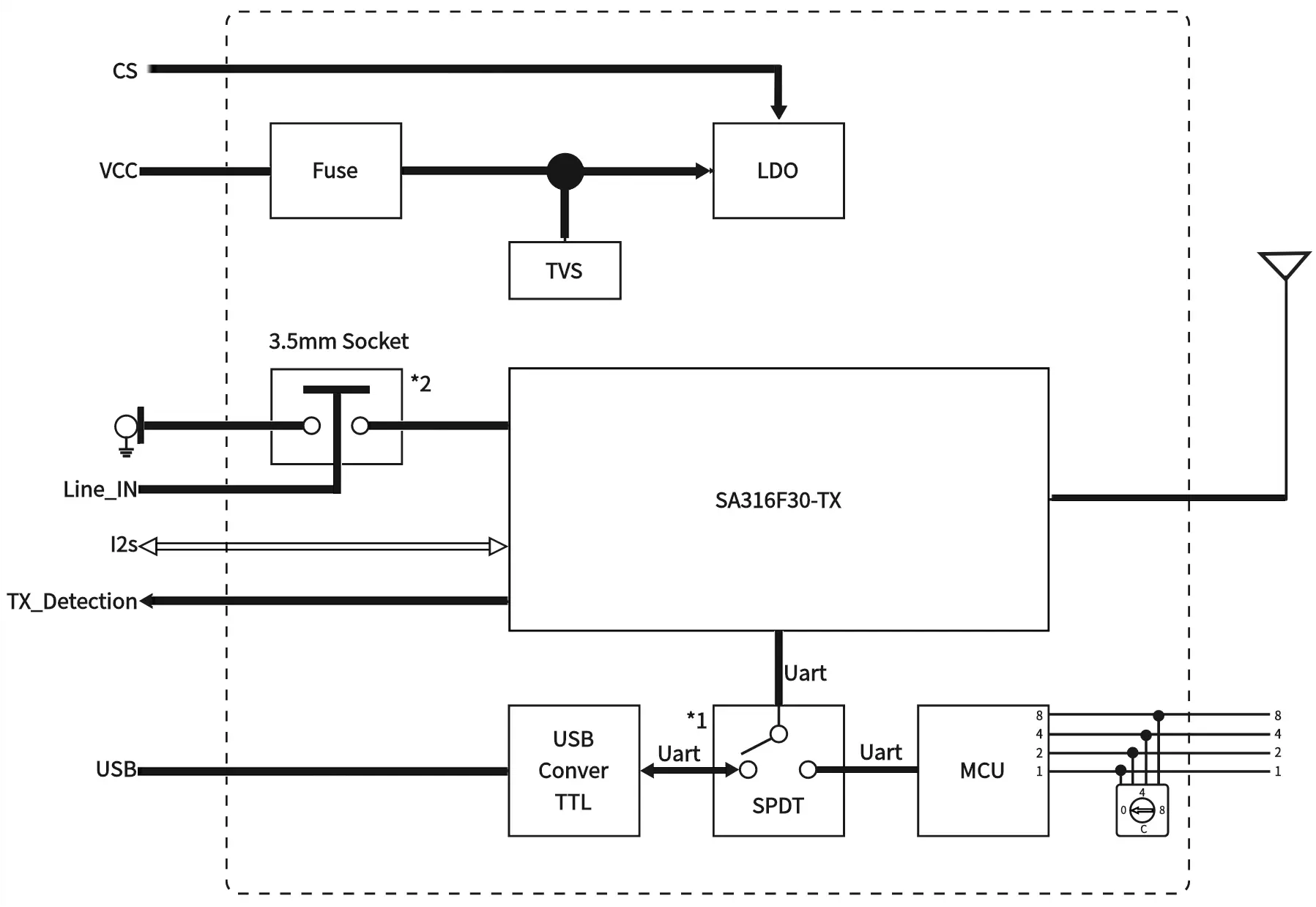

SA326-TX
| Pin no. | Nombre | E/S | Estándar de nivel | Descripción |
| 1 | Gnd | 0 | Conecte el polo negativo de la fuente de alimentación | |
| 2 | 1 | I | 0-3.3V | Frecuencia 16 Codificación de canal 8421, el primer dígito, salida predeterminada "1" |
| 3 | 2 | I | 0-3.3V | Codificación de la frecuencia de 16 canales 8421, el segundo bit, salida predeterminada "1" |
| 4 | 4 | I | 0-3.3V | Frecuencia 16 Codificación de canal 8421, el 4to bit, salida predeterminada "1" |
| 5 | 8 | I | 0-3.3V | Frecuencia 16 Codificación 8421 Codificación, el octavo bit, salida predeterminada "1" |
| 6 | CS | E/S | 0-3.3V | Conectado internamente al EN de la LDO, retire la latencia, la extracción interna, la salida predeterminada "1" |
| 7 | Gnd | 0 | Conecte el polo negativo de la fuente de alimentación | |
| 8 | VCC | 3.3-6V | El polo positivo de la fuente de alimentación externa. (Valor típico 4v) | |
| 9 | GPIO0 | E/S | 0-3.3V | Conectado internamente a GPIO0 de SA316-TX, cuando se usa el modo I2S, se puede configurar como LRCK |
| 10 | GPIO1 | E/S | 0-3.3V | Conectado internamente a GPIO1 de SA316-TX, cuando se usa el modo I2S, se puede configurar como SCK |
| 11 | GPIO2 | E/S | 0-3.3V | Conectado internamente a GPIO2 de SA316-TX, cuando se usa el modo I2S, se puede configurar como MCLK |
| 12 | GPIO3 | E/S | 0-3.3V | Conectarse a GPIO3 de SA316-TX, se puede configurar como SDIN cuando se usa el modo I2S |
| 13 | GPIO4 | I/0 | 0-3.3V | GPIO4 con chip de audio interno |
| 14 ,15 | Gnd | 0 | Conecte el polo negativo de la fuente de alimentación | |
| 16 | MIC_P | I | Entrada de micrófono Terminal positivo (la mejor señal es inferior a 300mvrms) |

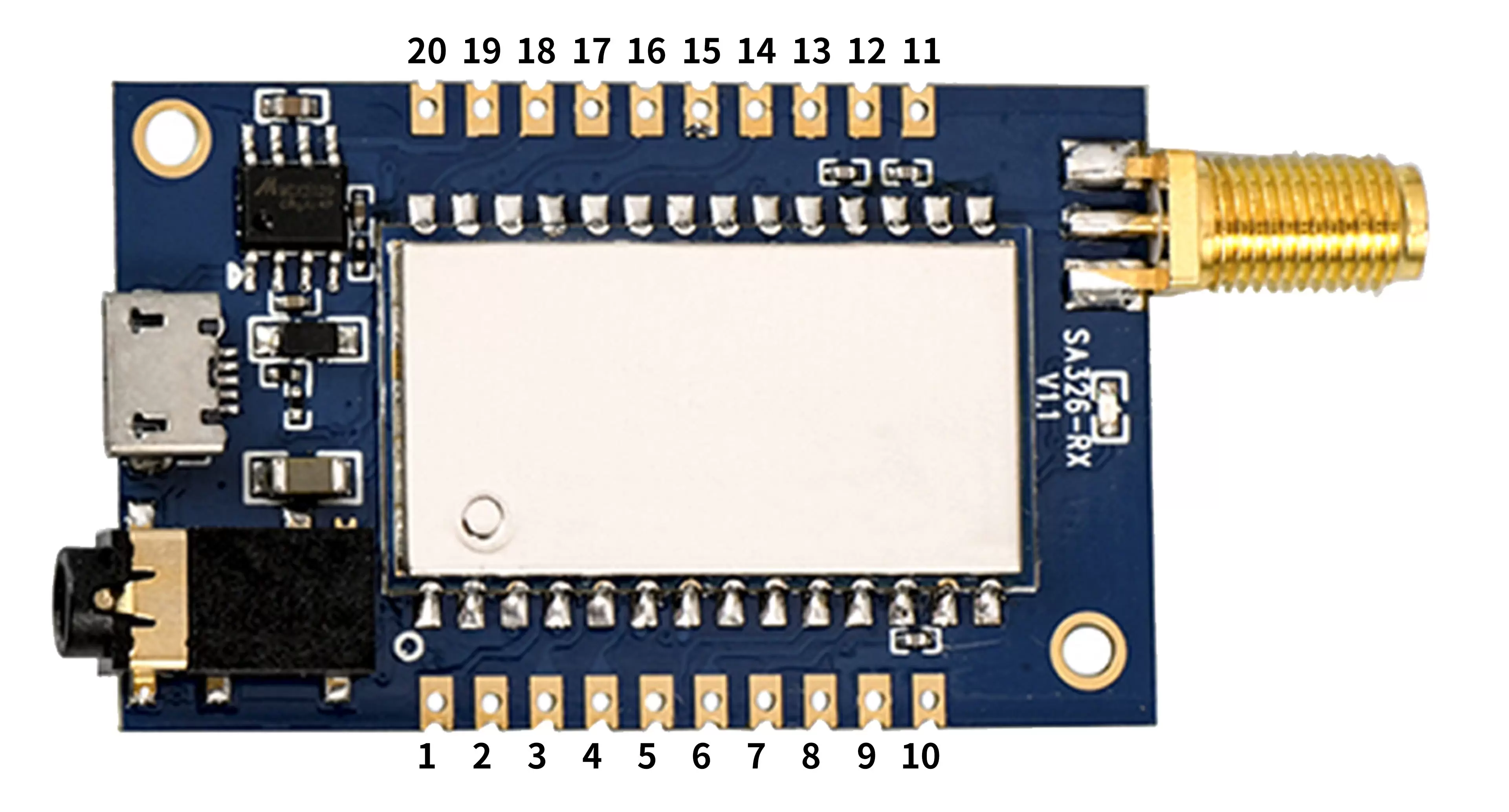

SA326-RX
| Pin no. | Nombre | E/S | Estándar de nivel | Descripción |
| 1 | 1 | I | 0-3.3V | Frecuencia 16 Codificación de canal 8421, el primer dígito, salida predeterminada "1" |
| 2 | 2 | I | 0-3.3V | Codificación de la frecuencia de 16 canales 8421, el segundo bit, salida predeterminada "1" |
| 3 | 4 | I | 0-3.3V | Frecuencia 16 Codificación de canal 8421, el 4to bit, salida predeterminada "1" |
| 4 | 8 | I | 0-3.3V | Frecuencia 16 Codificación 8421 Codificación, el octavo bit, salida predeterminada "1" |
| 5 | GPIO4 | E/S | 0-3.3V | Conéctese a GPIO4 de SA316-RX |
| 6 | GPIO3 | E/S | 0-3.3V | Conectado internamente a GPIO3 de SA316-RX, se puede configurar como MCLK cuando se usa el modo I2S |
| 7 | GPIO2 | E/S | 0-3.3V | Conectado internamente a GPIO2 de SA316-RX, cuando se usa el modo I2S, se puede configurar como SDIO |
| 8 | CS | E/S | 0-3.3V | Conectado internamente al EN de la LDO, retire la latencia, la extracción interna, la salida predeterminada "1" |
| 9 | Gnd | I | 0 | Conecte el polo negativo de la fuente de alimentación |
| 10 | VCC | I | 3.3-6V | El polo positivo de la fuente de alimentación externa. (Valor típico 4v) |
| 11 | GPIO1 | E/S | 0-3.3V | Conectado internamente a GPIO1 de SA316-RX, cuando se usa el modo I2S, se puede configurar como SCK |
| 12 | GPIO0 | E/S | 0-3.3V | Conectado internamente a GPIO0 de SA316-RX, cuando se usa el modo I2S, se puede configurar como LRCK |
| 13 | Gnd | I | 0 | Conecte el polo negativo de la fuente de alimentación |
| 14 | Loul lout+ | O | Conéctese a LOUT+ de SA316-RX, que puede conducir directamente a los auriculares | |
| 15 | Gnd | I | 0 | Conecte el polo negativo de la fuente de alimentación |
| 16 | Rout+ | O | Conectar a Rout+ de SA316-RX, que puede conducir directamente a los auriculares | |
| 17 | Gnd | I | 0 | Conecte el polo negativo de la fuente de alimentación |
| 18 | Vol-ADJ | I | 3.33. 3.3V | Pin de ajuste de volumen, el módulo se ha conectado a un potenciómetro ajustable de 50k ohmios y se puede conectar un potenciómetro externo |
| 19 | Spknet | O | Pin de salida del amplificador de potencia, altavoz externo 4 ohm o 8 ohm 2W | |
| 20 | SPKP | O | Pin de salida del amplificador de potencia, altavoz externo 4 ohm o 8 ohm 2W |
