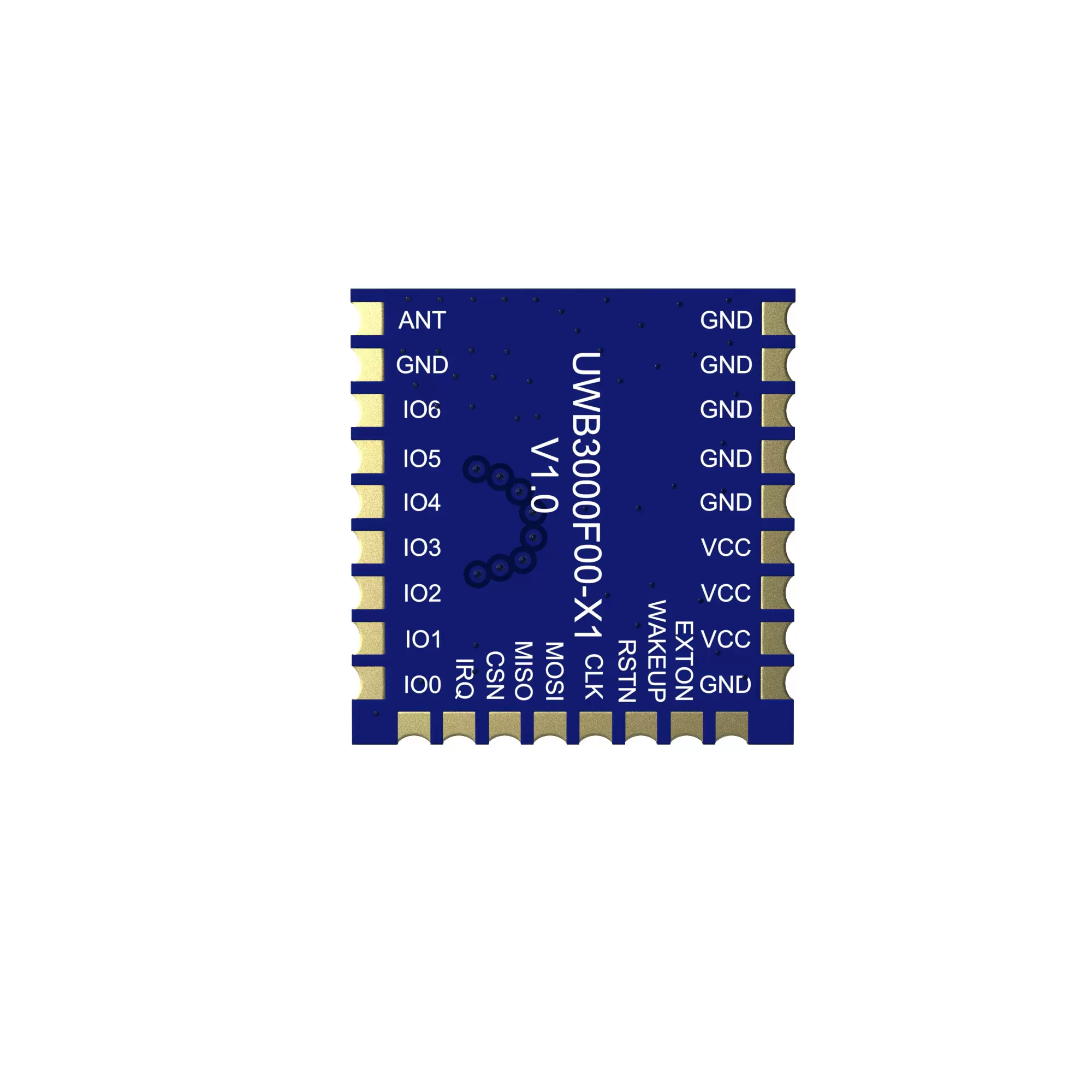

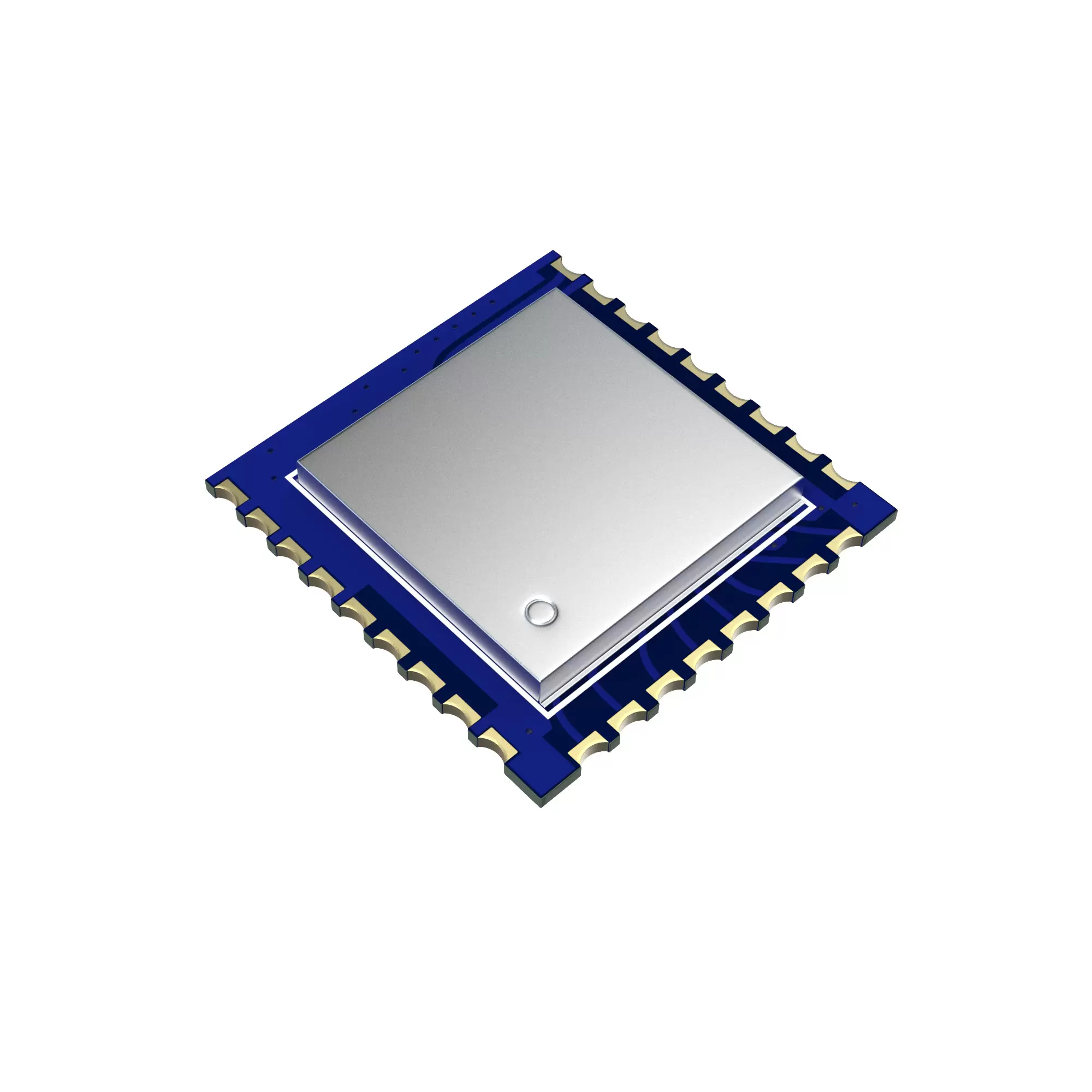

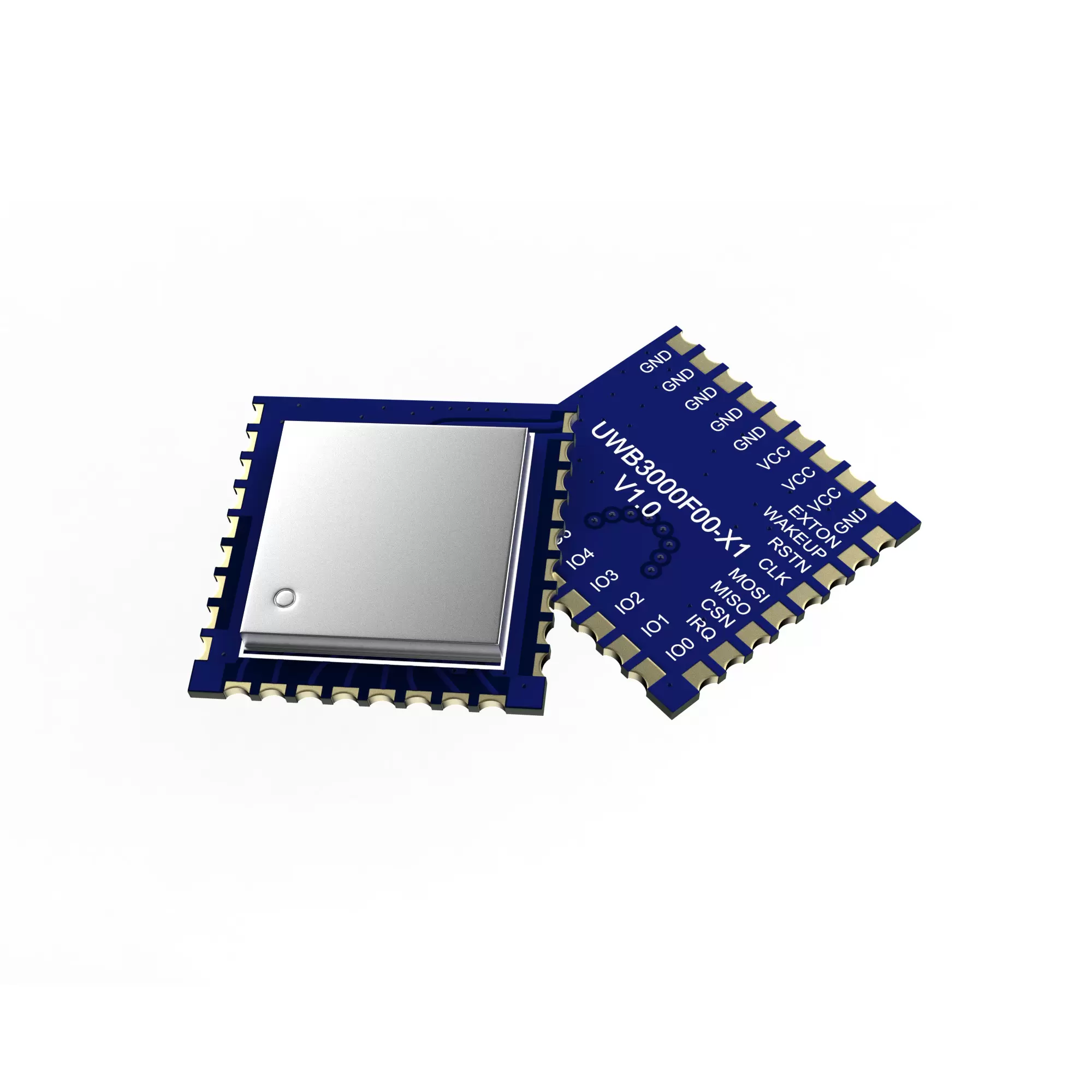

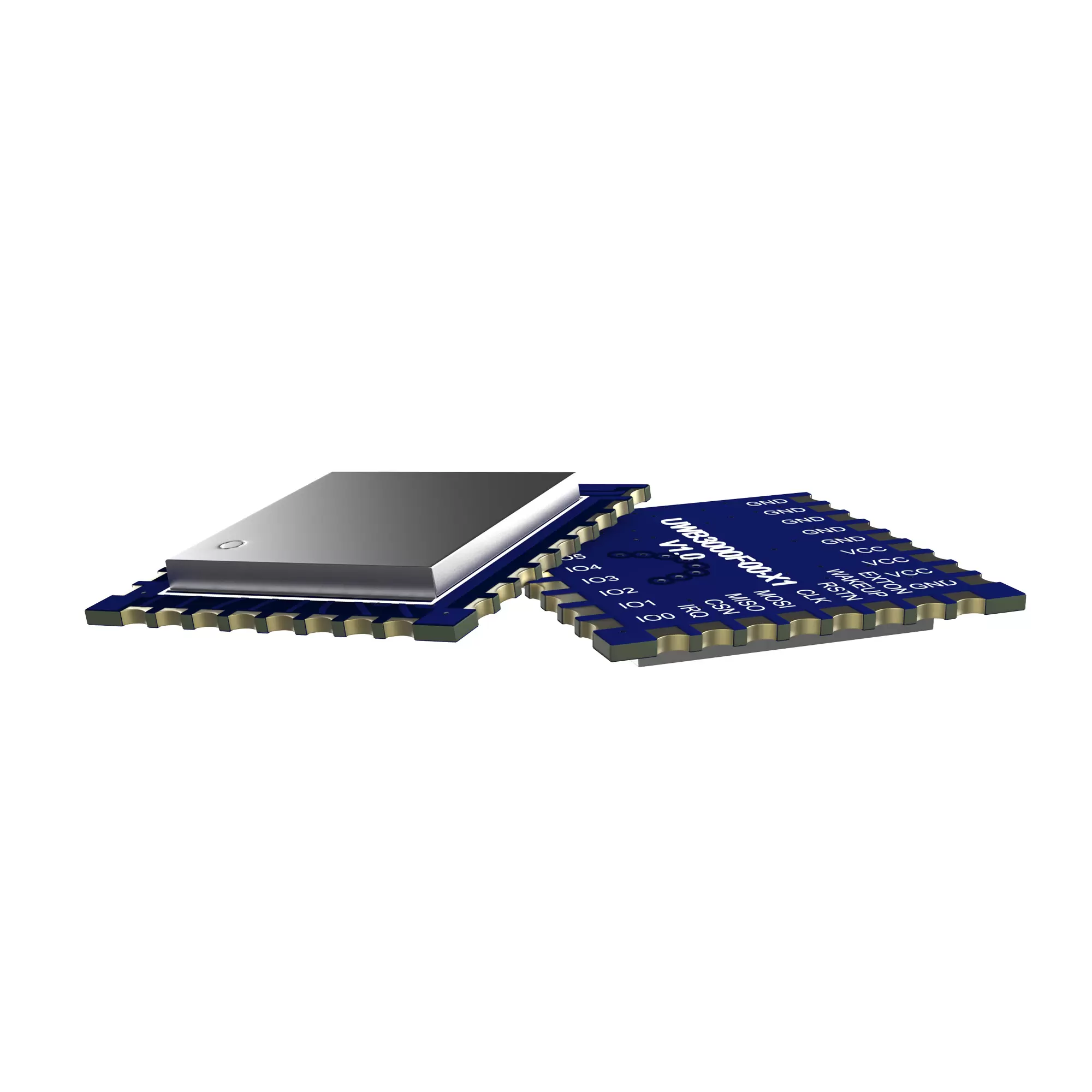

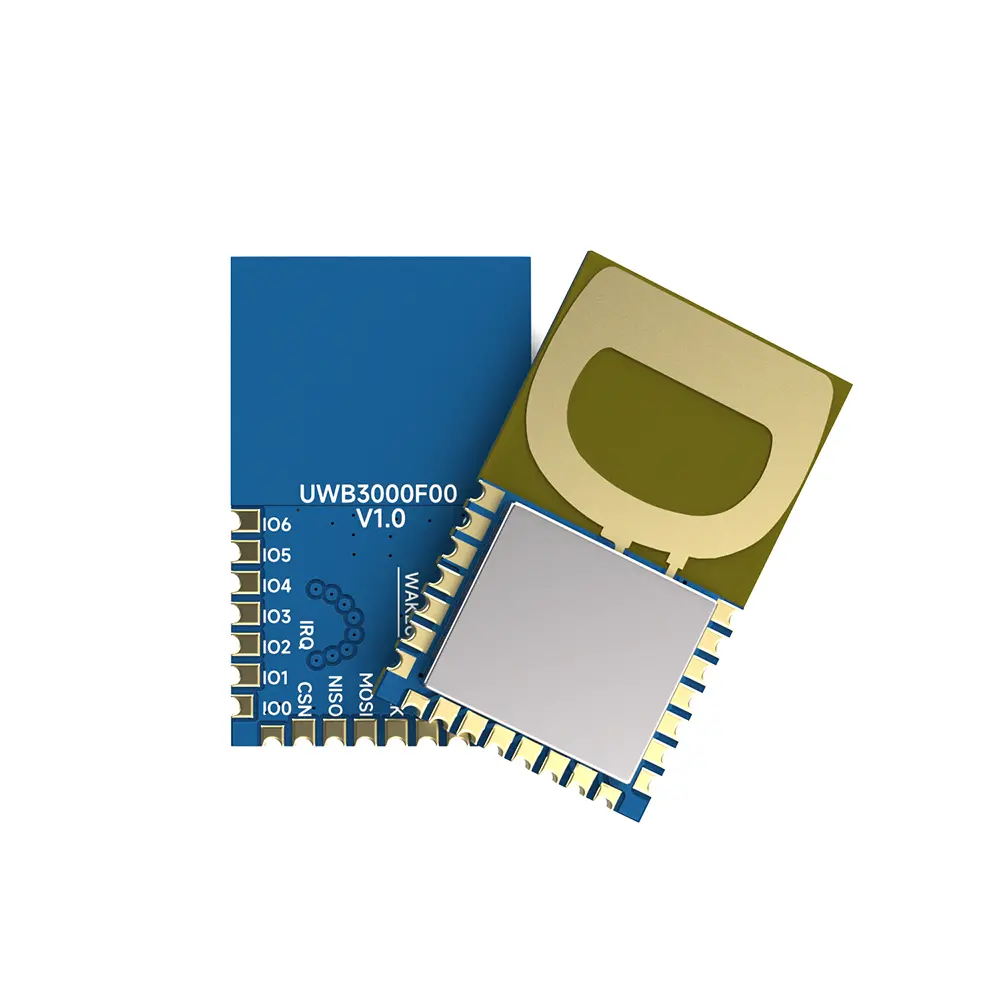

Módulo de posicionamiento y medición de distancia UWB3000F00-X1:1W para interiores y exteriores

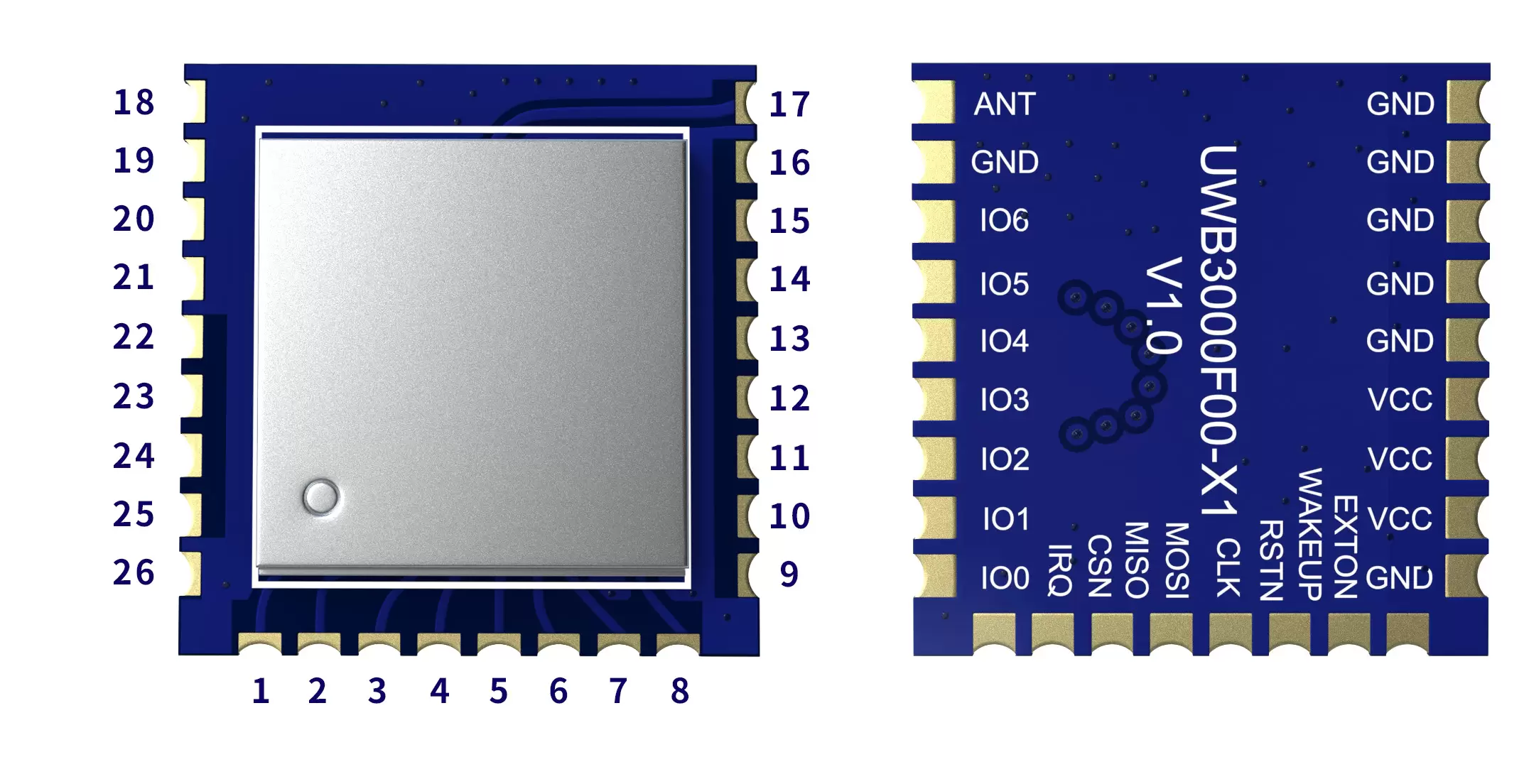

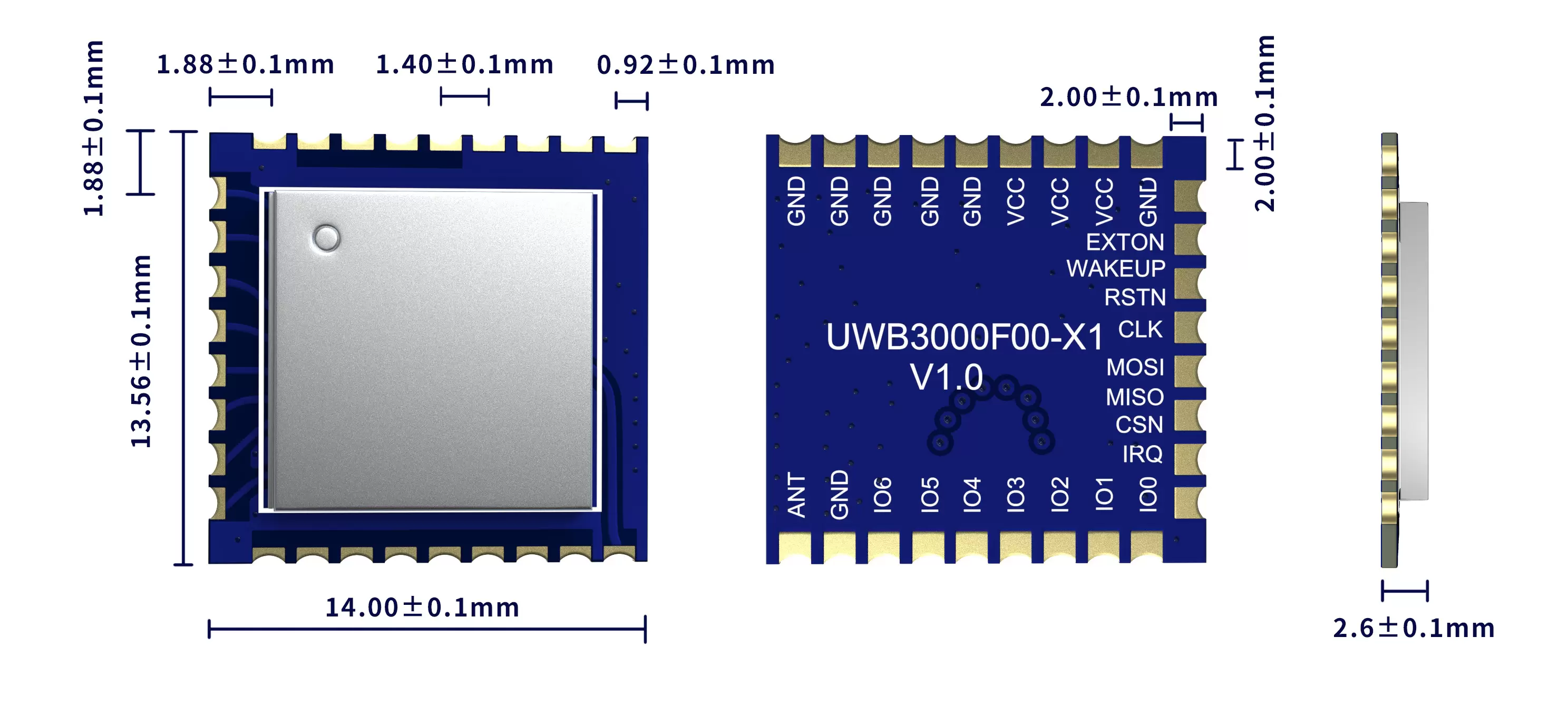

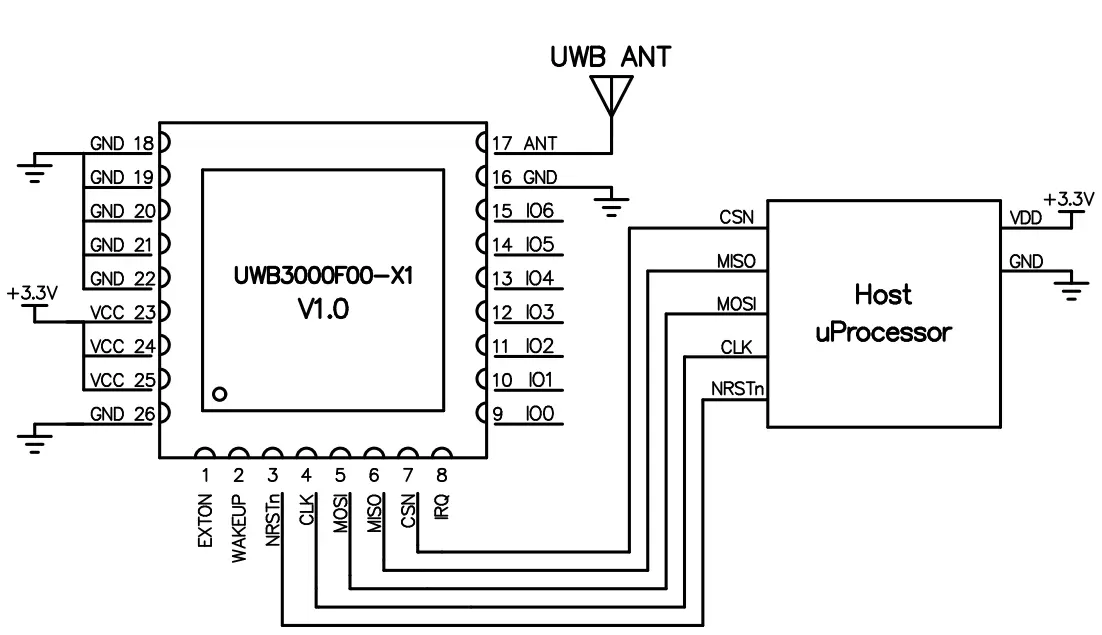

1

EXTON

HACER

Habilitación de dispositivo externo. Se activa durante la activación y permanece activa hasta que el dispositivo entra en modo de suspensión. Permite controlar un convertidor CC-CC externo u otros circuitos innecesarios mientras el dispositivo está en modo de suspensión, con el fin de minimizar el consumo de energía. Para más información, consulte la hoja de datos del DW3000.

2

DESPERTAR

DI

Cuando se configura en un nivel alto válido, el pin WAKEUP activa el DW3000 del modo de suspensión o de sueño profundo. Si no se utiliza, este pin puede conectarse a tierra.

3

NRSTn

Dio

Pin de reinicio. Salida activa baja. Puede activarse a bajo voltaje mediante un controlador externo de drenaje abierto para reiniciar el dispositivo.

4

CLK

DI

Reloj SPI

5

MOSI

DI

Entrada de datos SPI

6

MISO

HACER

Salida de datos SPI

7

CSN

DI

Selección de chip SPI. Esta es una entrada de habilitación activa-baja. Un flanco descendente en SPICSn indica el inicio de una nueva transacción SPI. SPICSn también puede servir como señal de activación para que el DW3000 salga del modo de suspensión o de sueño profundo.

8

IRQ

DI

Salida de solicitud de interrupción del DWM3000 al procesador host. Por defecto, IRQ es una salida activa-alta, pero puede configurarse como activa-baja si es necesario. Para un correcto funcionamiento en los modos SLEEP y DEEPSLEEP, debe configurarse como activa-alta. Este pin está flotante durante los estados SLEEP y DEEPSLEEP y puede causar falsas interrupciones a menos que se active. Si no se utiliza la función IRQ, este pin puede reconfigurarse como E/S de propósito general (GPIO8).

9

GPIO0

Dio

Pines de E/S de uso general: consulte la hoja de datos del chip para obtener más detalles

10

GPIO1

Dio

Pin de E/S de uso general, consulte la hoja de datos del chip para obtener más detalles .

11

GPIO2

Dio

Pin de E/S de uso general, consulte la hoja de datos del chip para obtener más detalles

12

GPIO3

Dio

Pin de E/S de uso general, consulte la hoja de datos del chip para obtener más detalles

13

GPIO4

Dio

Pin de E/S de uso general, consulte la hoja de datos del chip para obtener más detalles

14

GPIO5

Dio

Pin de E/S de uso general, consulte la hoja de datos del chip para obtener más detalles

15

GPIO6

Dio

Pin de E/S de uso general, consulte la hoja de datos del chip para obtener más detalles

16,18,19,

20, 21, 22, 26

Tierra

Conectar a tierra (GND)

17

HORMIGA

Conexión de antena externa de 50 Ω

23, 24, 25

VCC

Conectar al terminal positivo de la fuente de alimentación (2,4–3,6 V)
