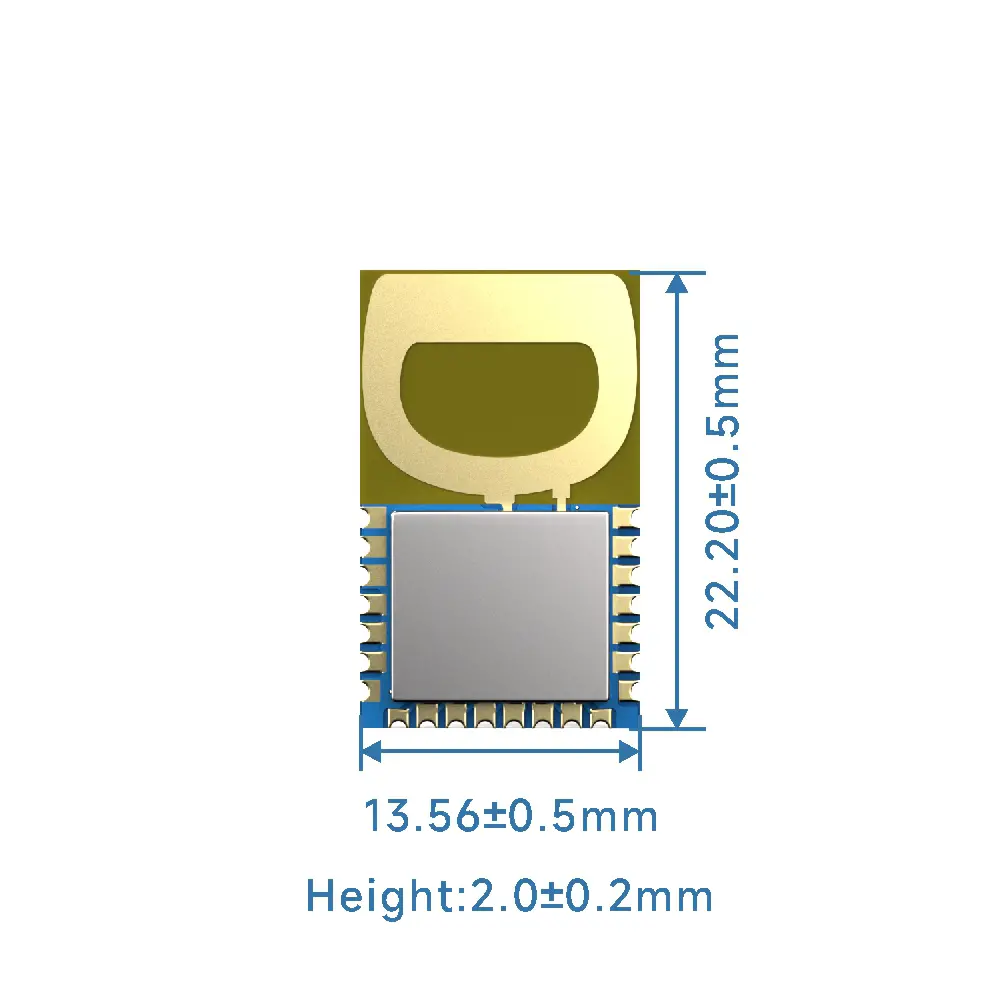

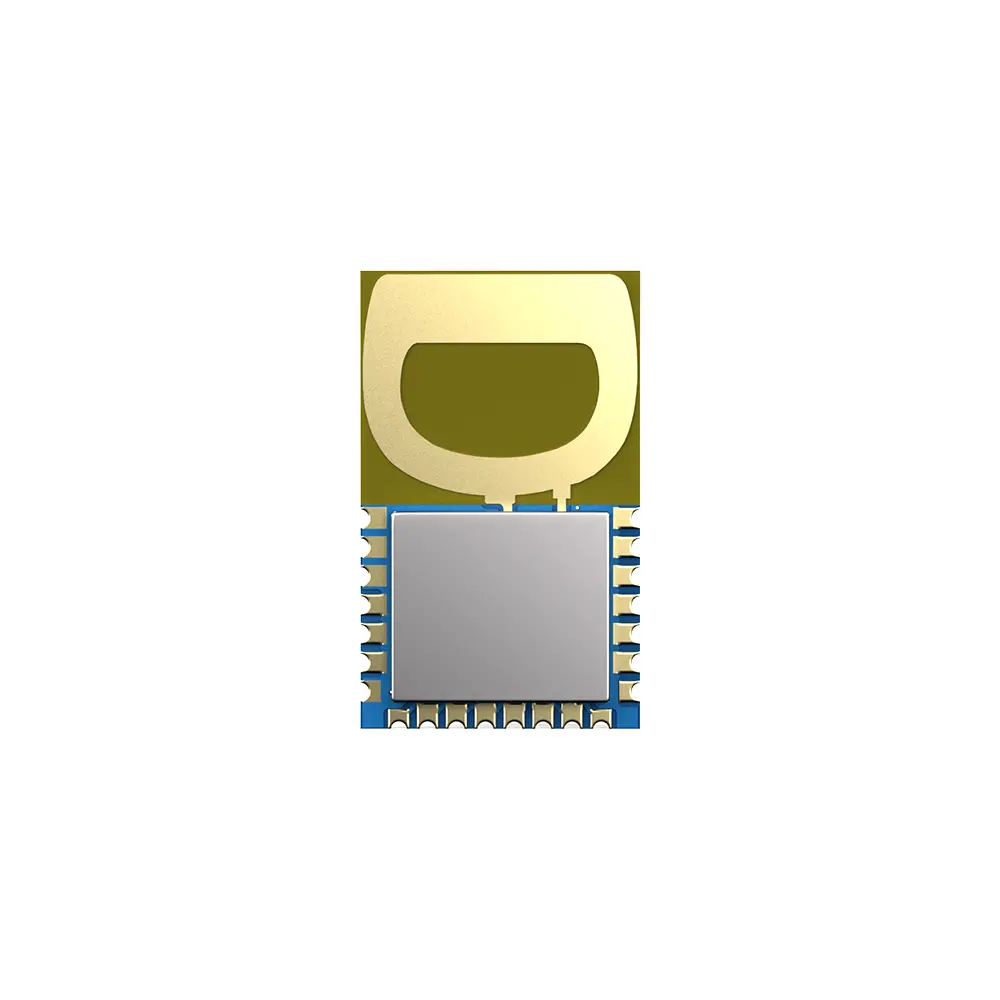

UWB3000F00: Transceptor de alcance bidireccional de baja potencia para posicionamiento y alcance de precisión
UWB3000F00: Transceptor de alcance bidireccional de baja potencia para posicionamiento y alcance de precisión
UWB3000F00: Transceptor de alcance bidireccional de baja potencia para posicionamiento y alcance de precisión
UWB3000F00: Transceptor de alcance bidireccional de baja potencia para posicionamiento y alcance de precisión
UWB3000F00: Transceptor de alcance bidireccional de baja potencia para posicionamiento y alcance de precisión
UWB3000F00: Transceptor de alcance bidireccional de baja potencia para posicionamiento y alcance de precisión
UWB3000F00: Transceptor de alcance bidireccional de baja potencia para posicionamiento y alcance de precisión
UWB3000F00: Transceptor de alcance bidireccional de baja potencia para posicionamiento y alcance de precisión

UWB3000F00: Transceptor de alcance bidireccional de baja potencia para posicionamiento y alcance de precisión

UWB3000F00 adoptó el DW3000 de Qorvo, diseñado con antena PCB. UWB3000 está en línea con IEEE802.15.4-2015 e IEEE802.15.4z (modo BPRF). Se puede utilizar para sistemas de alcance bidireccional, TDOA y PDOA, con una precisión de posicionamiento de 10 cm.



Parámetro

Condición

Mín.

Tipo.

Máx.

Unidad

Tensión de alimentación


2.4

3.3

3.6

V

Rango de temperatura de funcionamiento


- 40

25

85

Rango de frecuencia

CH5


6489.6


megahercio

CH9


7987.2


megahercio

Velocidad de datos RF


850k


6,8 millones

bps

Consumo actual

Modo de suspensión



< 1


ua

Receta CH5



72


mamá

Receta CH9



88


mamá

tx



69


mamá

TX para medición de rango



21


mamá

Transmitir parámetros

potencia de transmisión

@VCC=3,3V

-30


0

dBm

Ancho de banda de transmisión (BW)



499,2


megahercio

Recibir parámetros

Sensibilidad Rx

@850Kbps


-100


dBm

@6.8Mbps


-94


dBm




ChipDW3000
Frecuencia6489,6MHz y 7987,2MHz
precisión de posicionamientoUbicación de activos con una precisión de 10 cm.
Tarifas de datos850 kbps y 6,8 Mbps

Características

  • I15.4-2015 UWB
  • 15,4z (modo BPRF)
  • Soporta canales 5 y 9 (6489,6 MHz y 7987,2 MHz)
  • Velocidades de datos de 850 kbps y 6,8 Mbps
  • Hardware integrado AES 256
  • Radio UWB mundial
  • Cumplimiento normativo
  • Longitud del paquete hasta 1023 bytes
  • Admite esquemas de ubicación de alcance bidireccional, TDoA y PDoA
  • Potencia de salida programable
  • Proporciona ubicación precisa y transferencia de datos simultáneamente.
  • Ubicación de activos con una precisión de 10 cm.
  • Bajo consumo de energía para aplicaciones de celdas de botón

Aplicaciones

  • Sistemas de localización en tiempo real de precisión (RTLS) que utilizan esquemas TDoA o PDoA de alcance bidireccional en una variedad de mercados: atención sanitaria\consumo\industrial\automotriz
  • Redes de sensores inalámbricos con reconocimiento de ubicación
  • Detección de presencia para entrada segura y pago seguro

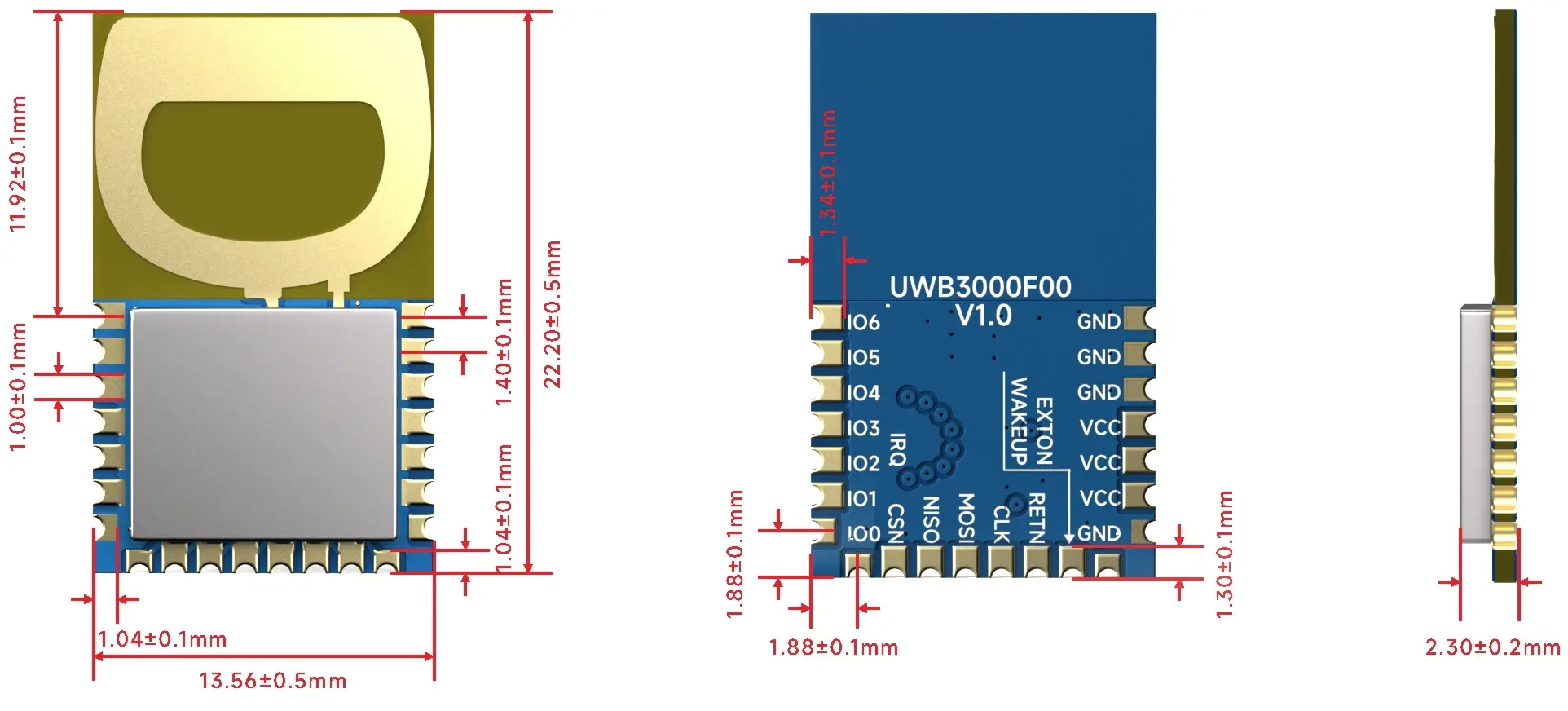

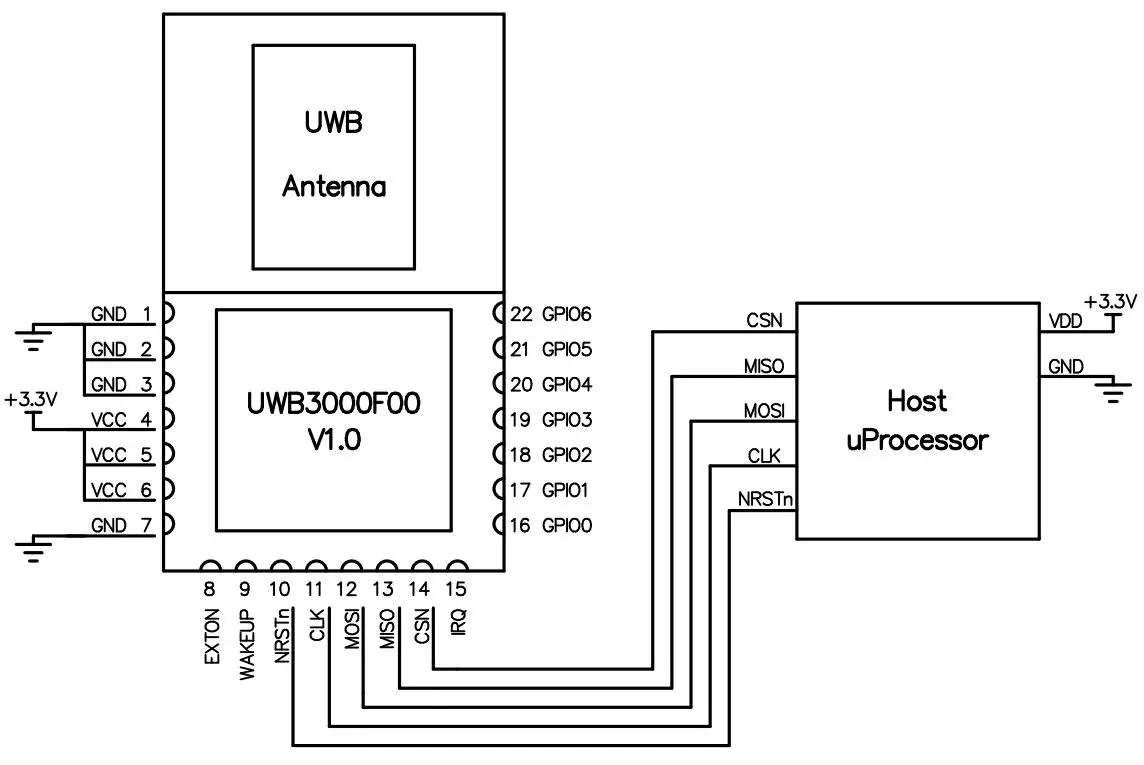

 Pin No.

Definición de pin

E/S

Descripción

1,2,3,7

Tierra


Suelo

4,5,6

VCC


VCC (2,4-3,6v)

8

EXTON

HACER

Habilitación de dispositivo externo. Se afirma durante el proceso de activación y se mantiene activo hasta que el dispositivo ingresa al modo de suspensión. Se puede utilizar para controlar convertidores CC-CC externos u otros circuitos que no sean necesarios cuando el dispositivo está en modo de suspensión para minimizar el consumo de energía.

9

DESPERTAR

DI

Cuando se afirma en su estado activo alto, el pin WAKEUP saca al DW3000 de los estados SLEEP o DEEPSLEEP al modo operativo.

Este debe conectarse a tierra si no se utiliza.

10

NRSTn

dio

Restablecer pasador. Salida baja activa.

Puede bajarlo mediante un controlador de drenaje abierto externo para restablecer el DW3000.

No debe ser elevado por una fuente externa.

11

CLK

DI

Entrada de reloj periférico SPI.

12

MOSI

DI

Entrada de datos periféricos SPI.

13

miso

HACER

Salida de datos periféricos SPI.

14

CSN

DI

Selección de chip SPI. Esta es una entrada activa de habilitación baja. La transición de mayor a menor en SPICSn señala el inicio de una nueva transacción SPI. SPICSn

También puede actuar como una señal de despertador para sacar al DW3000 del estado SLEEP o DEEPSLEEP.

15

IRQ

DI

Salida de solicitud de interrupción desde el DW3000 al procesador host. Por

La IRQ predeterminada es una salida activa alta, pero se puede configurar para que esté activa.

bajo si es necesario. Para un funcionamiento correcto en los modos SLEEP y DEEPSLEEP, se debe configurar para funcionamiento activo alto. Este pin flotará en los estados SLEEP y DEEPSLEEP y puede causar interrupciones espurias en el host a menos que se baje externamente (se recomiendan 100 kΩ). Cuando no se utiliza la funcionalidad IRQ, el pin se puede reconfigurar como una línea de E/S de uso general2, GPIO8.

16

GPIO0

dio

GPIO0 de DW3000.

17

GPIO1

dio

GPIO1 de DW3000.

18

GPIO2

dio

GPIO2 de DW3000.

19

GPIO3

dio

GPIO3 de DW3000.

20

GPIO4

dio

GPIO4 de DW3000.

21

GPIO5

dio

GPIO5 de DW3000.

22

GPIO6

dio

GPIO6 de DW3000.
