UWB3000F27: Módulo frontal UWB de alta potencia de 500 mW para medición y posicionamiento bidireccional de largo alcance - Módulos UWB

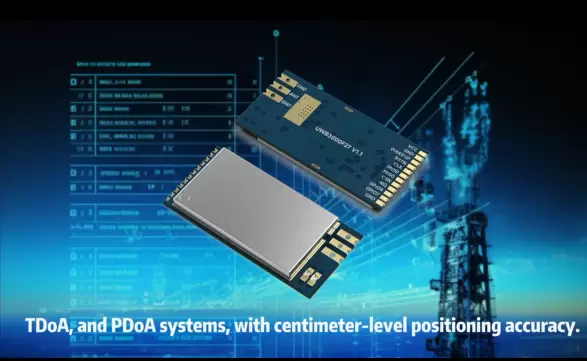

El UWB3000F27 incorpora el DW3000 de Qorvo, diseñado con una antena PCB y un chip amplificador de alta potencia de 500 mW. El UWB3000 cumple con la norma IEEE802.15.4-2020. Es compatible con sistemas de telemetría bidireccional y TDoA, con una precisión de posicionamiento de 10 cm.
Parámetro | Condición | Mín. | Típico. | Máx. | Unidad |
Voltaje de suministro | 3.0 | 5.0 | 5.5 | V | |
Rango de temperatura de funcionamiento | - 40 | 25 | 85 | °C | |
Rango de frecuencia | CH5 | 6489.6 | megahercio | ||
Velocidad de datos de RF | 850k | 6,8 millones | puntos básicos | ||
Consumo actual | |||||
Modo de suspensión | < 1.3 | uA | |||
Rx | CH5 | 93 | mamá | ||
Tx | CH5 | 310 | mamá | ||
TX para medición de rango | CH5 | 21 | mamá | ||
Parámetros de transmisión | |||||
Potencia de transmisión | @VCC=3,3 V | 0 | 27 | dBm | |
Ancho de banda de transmisión (BW) | 499.2 | megahercio | |||
Parámetros de recepción | |||||
Sensibilidad Rx | @850 Kbps | -100 | dBm | ||
@6,8 Mbps | -94 | dBm | |||
| Chip | DW3000 |
| Frecuencia | 6489,6 MHz |
| precisión de posicionamiento | Ubicación de activos con una precisión de 10 cm |
| Potencia de salida | 500 mW |
| Tarifas de datos | 850 kbps y 6,8 Mbps |
Características
- IEEE802.15.4-2020 UWB
- 15.4z (modo BPRF)
- Admite canales 5 (6489,6 MHz)
- Velocidades de datos de 850 kbps y 6,8 Mbps
- HW AES 256 integrado
- Radio UWB mundial
- Cumplimiento normativo
- Longitud del paquete de hasta 1023 bytes
- Admite esquemas de ubicación TDoA y de alcance bidireccional
- Potencia de salida programable
- Proporciona ubicación precisa y transferencia de datos simultáneamente.
- Ubicación de activos con una precisión de 10 cm
- Comunicación y alcance a larga distancia
Aplicaciones
- Sistemas de localización de precisión en tiempo real (RTLS) que utilizan esquemas TDoA de rango bidireccional en una variedad de mercados: Salud, Consumo, Industria y Automoción.
- Redes de sensores inalámbricos con reconocimiento de ubicación
- Detección de presencia para entrada segura y pago seguro

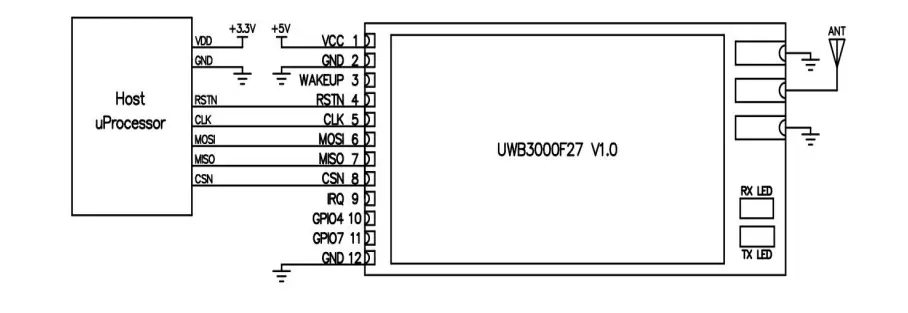

N.º de pin | Definición de pin | E/S | Nivel | Descripción |
1 | VCC | VCC ( 3,0-5,5 V ) | ||
2,12,13,15 | Tierra | Suelo | ||
3 | DESPERTAR | DI | 0-3,3 V | Cuando se activa su estado alto activo, el pin WAKEUP saca al DW3000 del estado SLEEP o DEEPSLEEP al modo operativo. Esto debe estar conectado a tierra si no se utiliza. |
4 | NRSTn | Dio | 0-3,3 V | Pin de reinicio. Salida baja activa. Es posible que el controlador de drenaje abierto externo lo baje para reiniciar el DW3000. No debe ser tirado hacia arriba por una fuente externa. |
5 | CLK | DI | 0-3,3 V | Entrada de reloj periférico SPI. |
6 | MOSI | DI | 0-3,3 V | Entrada de datos periféricos SPI. |
7 | MISO | HACER | 0-3,3 V | Salida de datos periféricos SPI. |
8 | CSN | DI | 0-3,3 V | Selección de chip SPI. Esta es una entrada de habilitación baja activa. La transición de alto a bajo en SPICSn indica el inicio de una nueva transacción SPI. SPICSn también puede actuar como señal de activación para activar el DW3000 en los estados de suspensión o suspensión profunda. |
9 | IRQ | DI | 0-3,3 V | Salida de solicitud de interrupción del DW3000 al procesador host. IRQ es una salida activa alta por defecto, pero puede configurarse para que sea activa baja si es necesario. Para un funcionamiento correcto en los modos SLEEP y DEEPSLEEP, debe configurarse para operación activa alta. Este pin flotará en los estados SLEEP y DEEPSLEEP y puede causar interrupciones falsas en el host a menos que se active externamente (se recomienda 100 kΩ). Cuando no se utiliza la función IRQ, el pin puede reconfigurarse como una línea 2 de E/S de propósito general, GPIO8. |
10 | GPIO4 | Dio | 0-3,3 V | GPIO4 de DW3000. |
11 | GPIO 7 | Dio | 0-3,3 V | GPIO 7 de DW3000. |
14 | HORMIGA | Antena externa de 50 euros |
