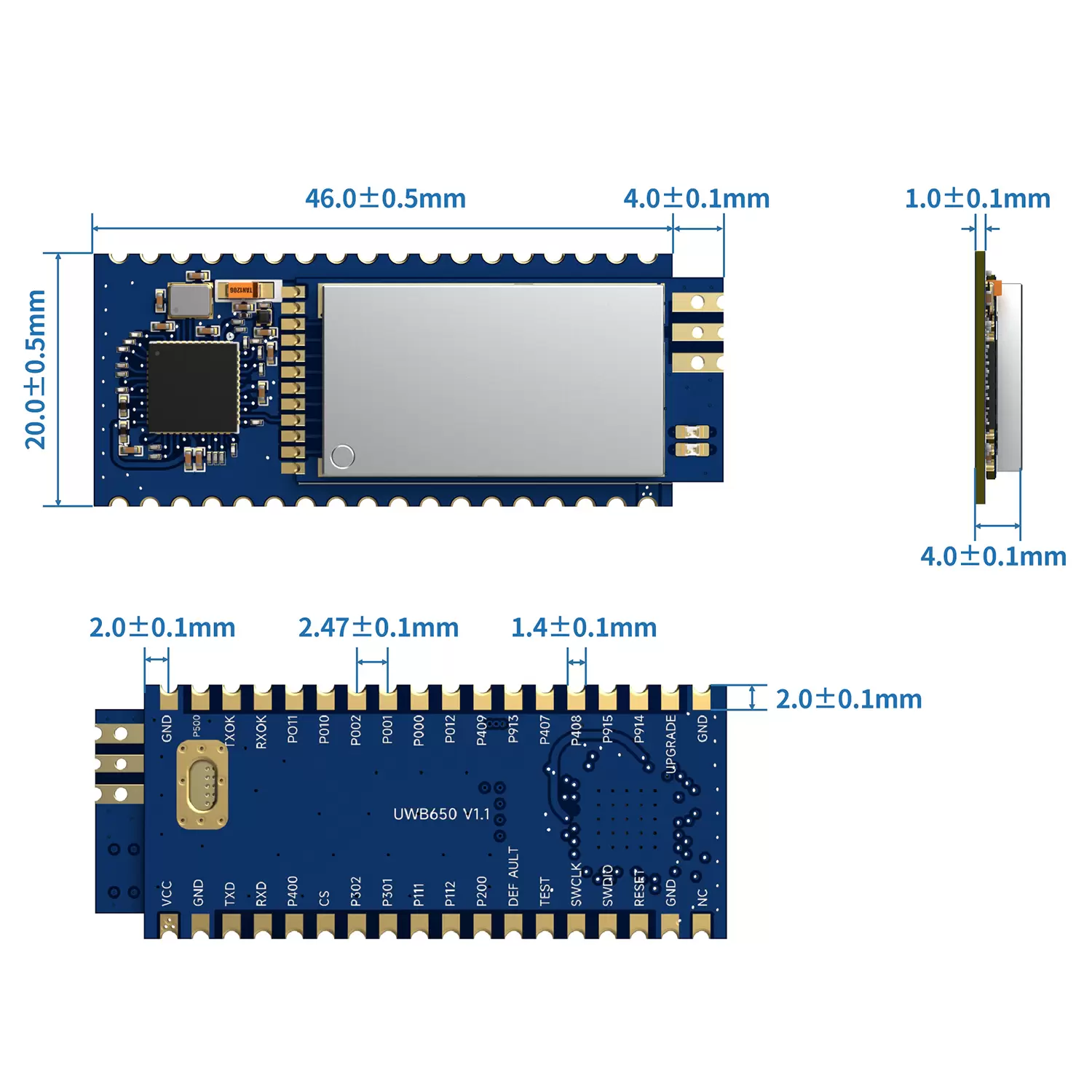

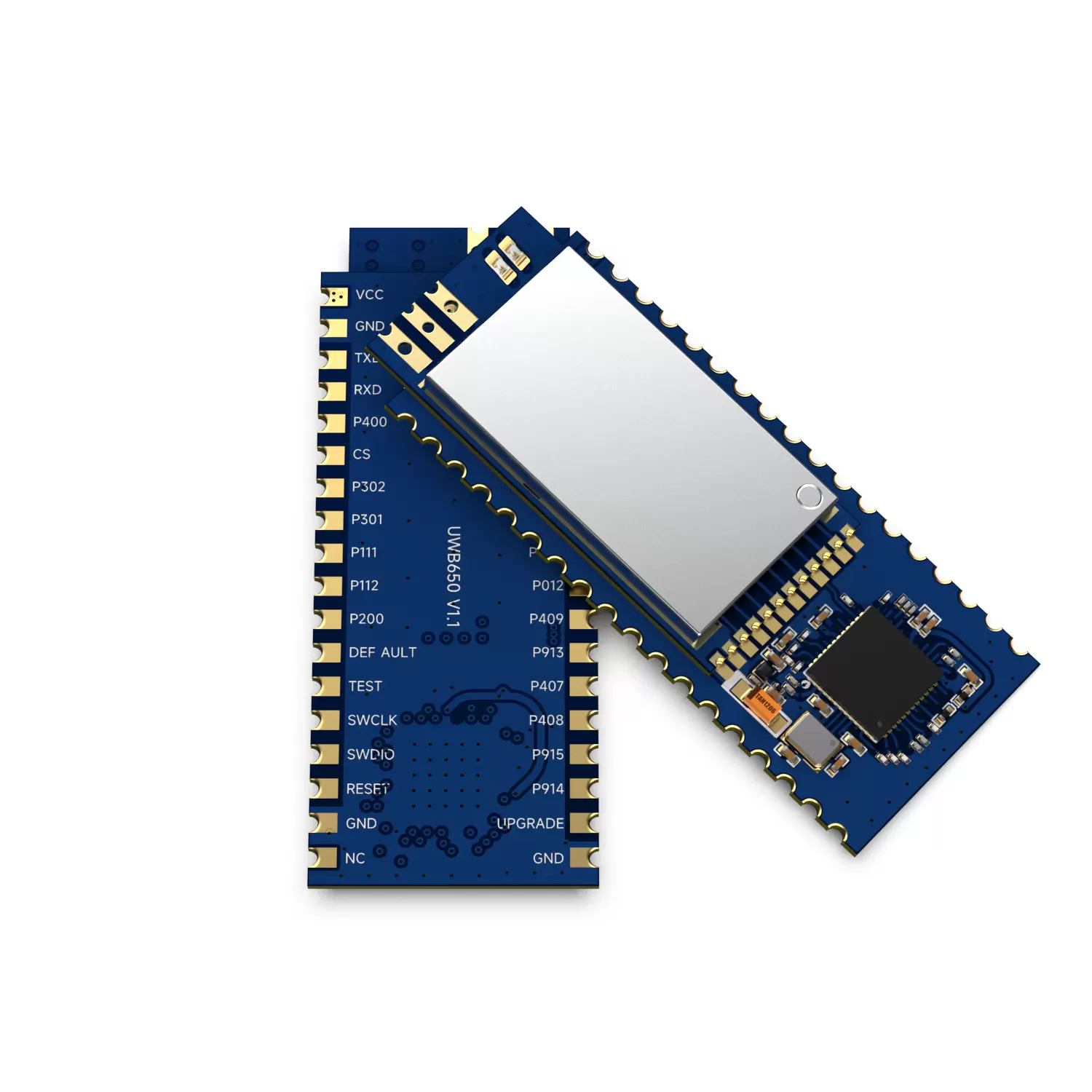

UWB650: módulo UWB de posicionamiento interior y alcance de alta precisión con cifrado AES128

UWB650: módulo UWB de posicionamiento interior y alcance de alta precisión con cifrado AES128

El módulo UWB650, lanzado por NiceRF, es un módulo de comunicación inalámbrica basado en tecnología de banda ultra ancha (UWB) y compatible con el protocolo estándar IEEE 802.15.4-2020. Desarrollado a partir del UWB3000F27, el módulo UWB650 cuenta con un chip amplificador de alta potencia de 0,5 W. Los usuarios no necesitan diseñar ningún circuito, ya que el módulo UWB650 incluye el módulo de comunicación inalámbrica y circuitos relacionados, integrados con dispositivos de protección ESD para proporcionar una protección estática ESD efectiva. El módulo UWB650 combina comunicación de datos, alcance bidireccional (DS-TWR) y funciones de posicionamiento plano de tres puntos de la tecnología UWB en un solo módulo. Los usuarios pueden utilizar fácilmente estas funciones a través de la interfaz UART del módulo sin necesidad de diseño ni desarrollo adicionales.

Contáctenos

DESCARGAR

Parámetro	Condición	Mín.	Tipo.	Máx.	Unidad
Tensión de alimentación		3.0	4.2	5.5	V
Rango de temperatura de funcionamiento		-20	25	60	℃
Rango de frecuencia	CH5		6489.6		megahercio
Velocidad de datos RF		850k		6,8 millones	bps
Consumo actual
Dormir actual			< 2.2		mamá
Durante la transmisión de datos corriente RX			64~72		mamá
durante el alcance corriente RX			36		mamá
Durante la transmisión de datos corriente TX			<100		mamá
durante el alcance corriente TX			36		mamá
Parámetro RF
potencia de transmisión	@VCC=5,0V	-5		27	dBm
Ancho de banda de transmisión ( BW)			499,2		megahercio
Recibir parámetros
Sensibilidad Rx	@850Kbps		-100		dBm
Sensibilidad Rx	@6.8Mbps		-94		dBm

Características

Cumple con el estándar UWB y el protocolo de comunicación IEEE 802.15.4-2020
Soporta UWB Canal 5 (6489,6 MHz)
Admite velocidad de RF de 6,8 Mbps y 850 Kbps
Admite preámbulos 3/4/9/10/11/12, con módulos que no pueden comunicarse entre diferentes configuraciones de preámbulo
Admite múltiples niveles de potencia de transmisión, con una potencia de transmisión máxima de 0,5 W
Comunicación de datos a ultra larga distancia
Adopta alcance bidireccional de doble cara (DS-TWR)
Adopta un método de posicionamiento plano de tres puntos para un cálculo de posicionamiento preciso
Protección electrostática (ESD)
Aplicaciones
Posicionamiento del personal en la producción industrial a gran escala.
Varios escenarios de posicionamiento en interiores.
Posicionamiento de minas de carbón subterráneas
Posicionamiento del personal hospitalario.

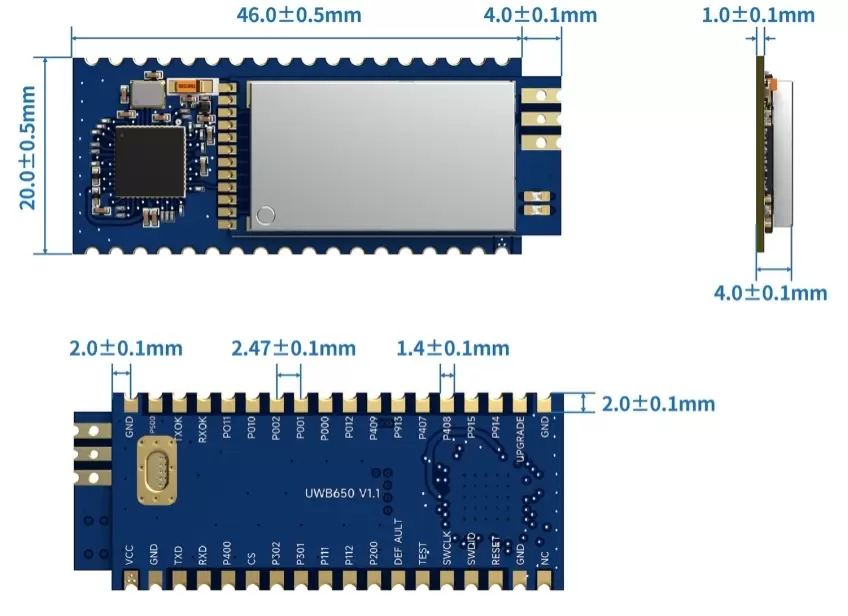

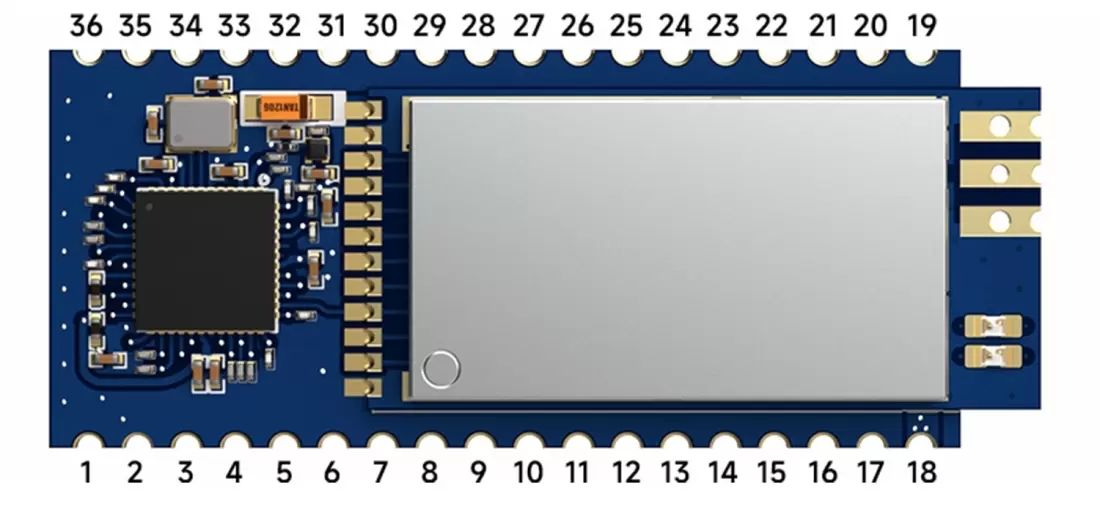

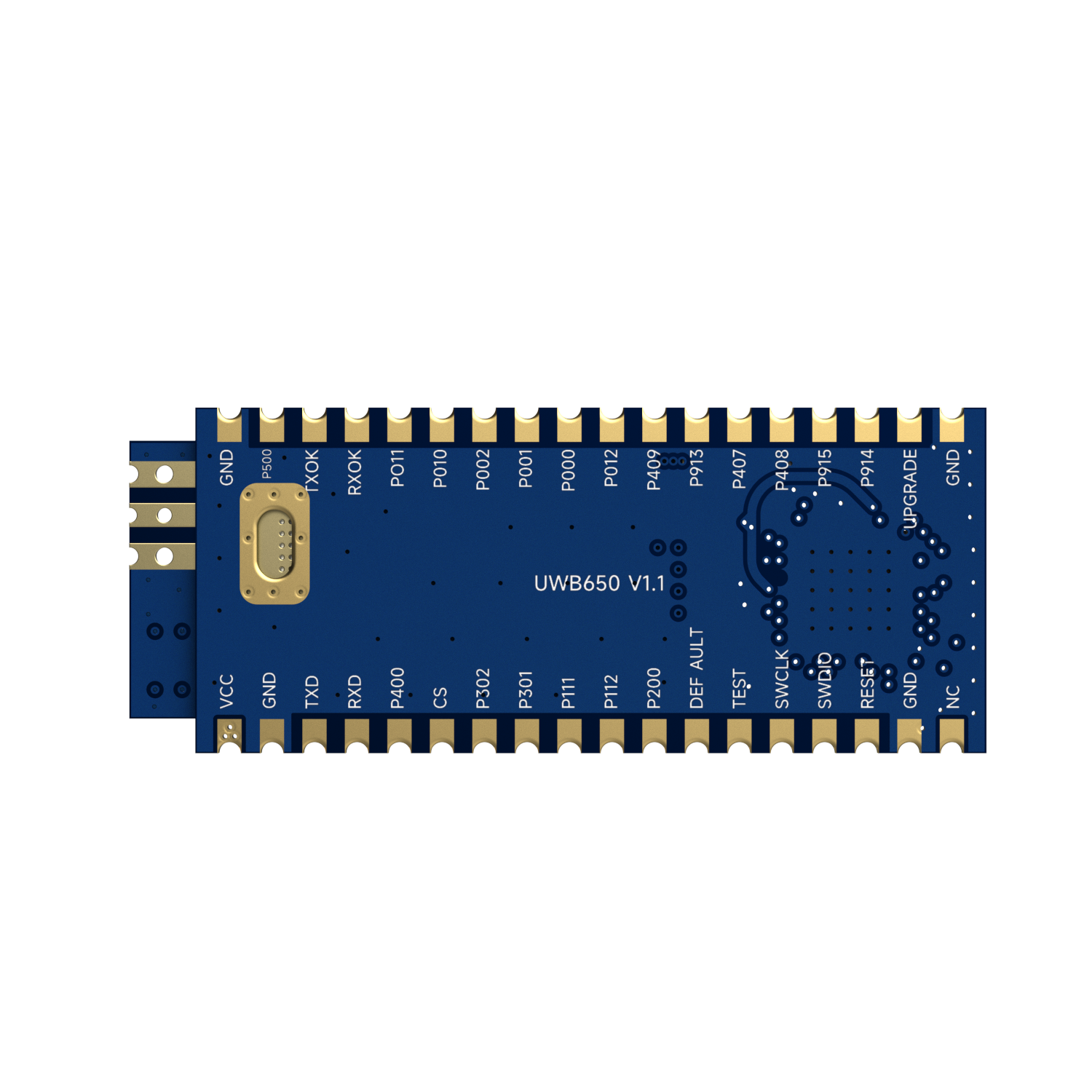

Pin No.	Definición de pin	E/S	Voltaje	Descripción
1	CAROLINA DEL NORTE
2,17,19,36	Tierra	-	0-3,3 V	Conectar a la tierra de la fuente de alimentación.
3	REINICIAR	I	0-3,3 V	Pin de reinicio del módulo, nivel alto normal, tire hacia abajo para restablecer
4	Reservado			dejar abierto
5	Reservado			Dejar abierto
6	PRUEBA	I	0-3,3 V	Reservar
7	POR DEFECTO	I	0-3,3 V	En el estado de trabajo, tirando hacia abajo continuamente para unos 10 segundos con fuerzas internas de dominadas un reinicio y restaura la configuración de fábrica
8	P200	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
9	P112	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
10	P111	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
11	P301	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
12	P302	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
13	CS	I	0-3,3 V	Pasador para dormir, levantado internamente, entra en modo sueño modo cuando se conduce externamente bajo
14	P400	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
15	RXD	I	0-3,3 V	Pin de entrada de datos en serie, conectado al pin TXD de un dispositivo externo
16	TXD	oh	0-3,3 V	Pin de entrada de datos en serie, conectado al pin RXD de un dispositivo externo
18	VCC	-	3,0-5,5 V	Polo positivo de la fuente de alimentación externa
20	P500	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
21	TXOK	oh	0-3,3 V	Sólo en el modo de transmisión de datos, el valor predeterminado es el nivel bajo. Genera un nivel alto después de completar la transmisión de datos.
22	RXOK	oh	0-3,3 V	Sólo en el modo de transmisión de datos, el valor predeterminado es el nivel bajo. El módulo emite un nivel alto continuamente durante el Período desde la recepción de datos hasta completar la salida en serie.
23	P011	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
24	P010	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
25	P002	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
26	P001	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
27	P000	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
28	P012	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
29	P409	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
30	P913	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
31	P407	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
32	P408	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
33	P915	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
34	P914	E/S	0-3,3 V	MCU IO interno, aplicaciones ampliables
35	MEJORA	I	0-3,3 V	Dominada interna. El módulo se reinicia y entra modo de actualización en serie al recibir una entrada de bajo nivel externa
