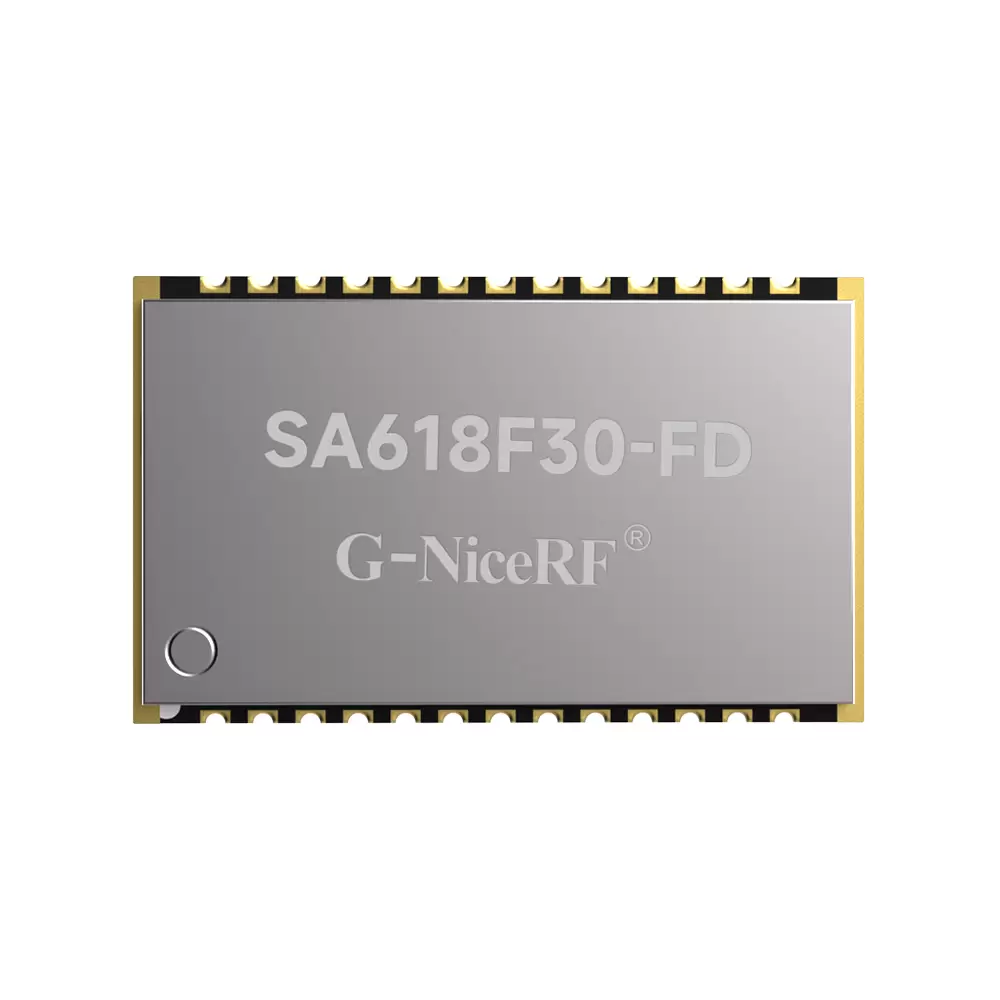

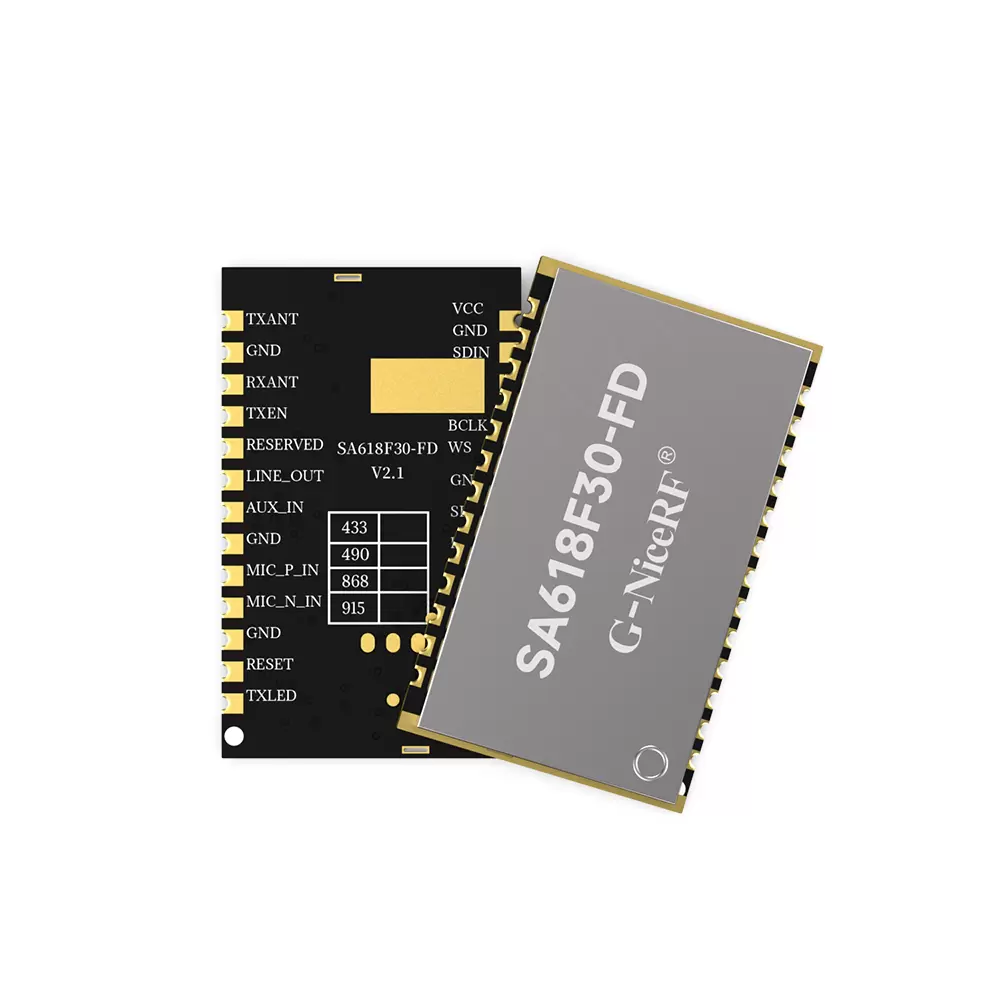

El SA618F30-FD es un módulo de transmisión de datos full-duplex de 8 canales, altamente integrado, rentable y de alta potencia. Incorpora un microcontrolador de alta velocidad, un chip transceptor de RF de alto rendimiento y un amplificador de potencia de RF. El módulo proporciona un puerto serie estándar para la comunicación, lo que permite configurar parámetros de forma rápida y sencilla, así como controlar las funciones de transmisión/recepción. Los usuarios pueden transmitir datos simplemente conectando el módulo al puerto serie. Su tamaño ultracompacto permite una integración rápida y sencilla en diversos dispositivos portátiles, lo que mejora el rendimiento general de los terminales y lo convierte en un módulo de amplia aplicación.

El SA618F30-FD es un módulo de comunicación de datos inalámbrico full-duplex de 8 vías que permite la transmisión simultánea de hasta 8 transmisores sin interferencias. Está diseñado para entornos complejos donde varios transmisores operan simultáneamente, minimizando la probabilidad de retransmisiones y reduciendo significativamente las interferencias y la posibilidad de sufrir interferencias. La combinación de modulación LoRa con una potencia de salida de 1 W, junto con su diseño de bajo consumo para los modos de recepción y suspensión, lo hace ideal para aplicaciones IoT inalámbricas de larga distancia.

Contáctenos

DESCARGAR

Módulo de transmisión de datos inalámbrico full-duplex SA618F30-FD V1.0.pdf

Parámetro	Condiciones de prueba	Mínimo	Típico	Máximo	Unidad
Voltaje de funcionamiento		3.3	4.2	5.5	V
temperatura de trabajo		-30	25	70	°C
Consumo actual
Corriente de sueño			10	20	uA
Recibir corriente			50	55	mamá
Corriente de transmisión (alta potencia)	4 V, a 30 dBm		450	500	mamá
Parámetro de RF
Frecuencia de operación	UHF	410		490	megahercio
Frecuencia personalizable		150		960	megahercio
Frecuencia de envío predeterminada	UHF (intervalo de 1 MHz)	440.125		455.125	megahercio
Potencia de transmisión	@5 V	16		32	dBm
Ancho de banda ( BW)			500		kHz
Sensibilidad de recepción			-117		dBm
Parámetros de transmisión de datos
Longitud máxima del paquete			20		Byte
Parámetros de latencia	8 canales			50	EM

Características

Banda de frecuencia 410~480 MHz (personalizable 150-960 MHz)
Hasta 8 dispositivos pueden transmitir simultáneamente (sin límite de recepción)
Función de cancelación de eco
Cambios dinámicos de 8 vías
Admite actualización OTA y serial
Distancia de transmisión de 3-4 km en área abierta
Alta sensibilidad de recepción: -117 dBm
Tamaño compacto y altamente integrado
Aplicaciones

Coche AGV
Sistema de grúa torre
Aplicaciones de transmisión de datos full-duplex multicanal

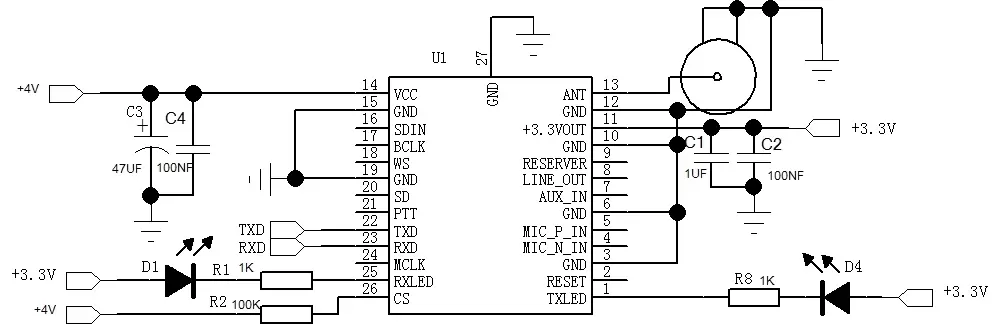

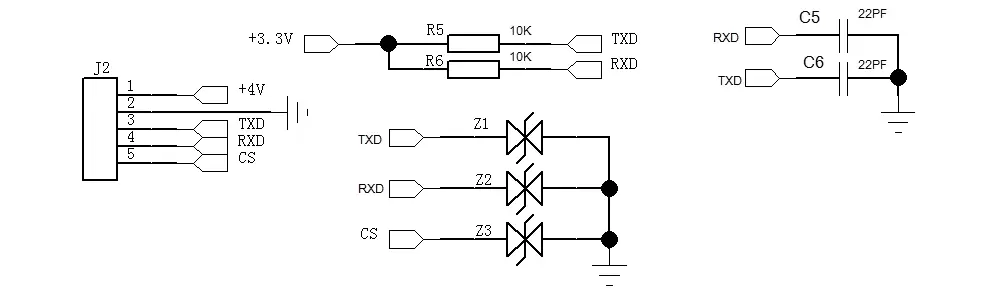

Circuito de aplicación del módulo de transmisión de datos dúplex completo SA618F30-FD

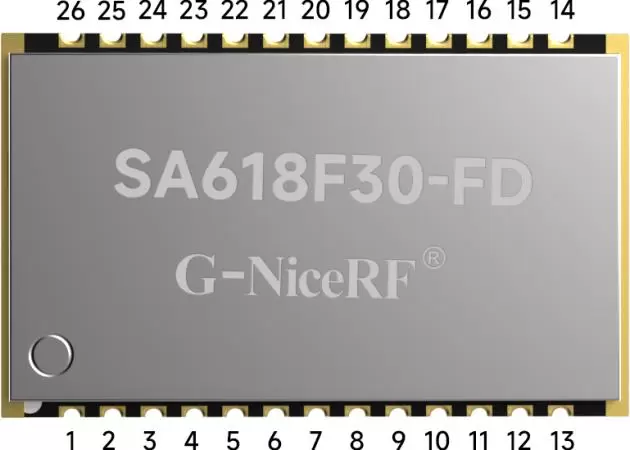

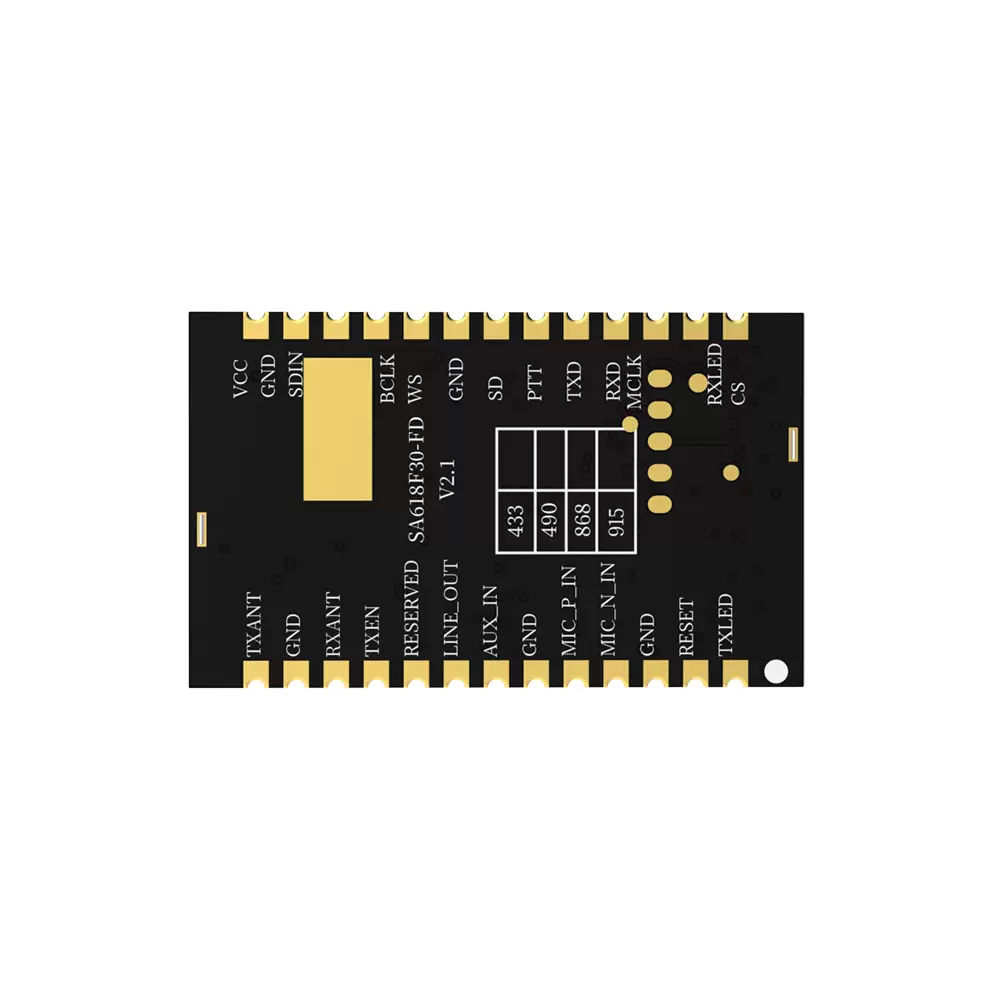

Definición de pines del módulo de transmisión de datos dúplex completo SA618F30-FD

Pin N.º	Nombre del pin	E/S	Descripción
1	TXLED	Oh	Indicador transmisor, conectado con led externo, Encender mediante salida de nivel bajo cuando se transmiten datos, (se sugiere una resistencia de 1K ohm para limitar la corriente)
2	REINICIAR	I	Pin de reinicio del módulo: tirar de él hacia abajo durante más de 5 ms reiniciarán el módulo
3,6,10,12,15,19	Tierra		Conectar a la tierra de la fuente de alimentación
4 , 5 , 7 , 8	CAROLINA DEL NORTE
9	RESERVADO		Pin de prueba del módulo: Déjelo sin conectar (flotante) para los usuarios
11	+3.3V de salida		Salida de 3,3 V, capaz de accionar una carga externa de hasta 50 mA
13	HORMIGA		Salida de señal RF, conectar a una antena de 50 ohmios
14	VCC		Conectar a la fuente de alimentación positiva (externa 3,3 V a 5,5 V)
16, 17, 18, 20, 21	CAROLINA DEL NORTE
22	TXD	Oh	Pin de transmisión del puerto serie del módulo (voltaje 0-3,3 V)
23	RXD	I	Pin de recepción del puerto serie del módulo (voltaje 0-3,3 V)
24	CAROLINA DEL NORTE
25	RXLED	Oh	Luz indicadora de recepción externa: Se ilumina en nivel bajo, Salida normal de alto nivel (requiere un externo) resistencia limitadora de corriente de aproximadamente 1K ohmios)
26	CS	I	Pin de suspensión del módulo: nivel alto para operación, nivel bajo para dormir.Se levanta internamente, el valor predeterminado es nivel alto .

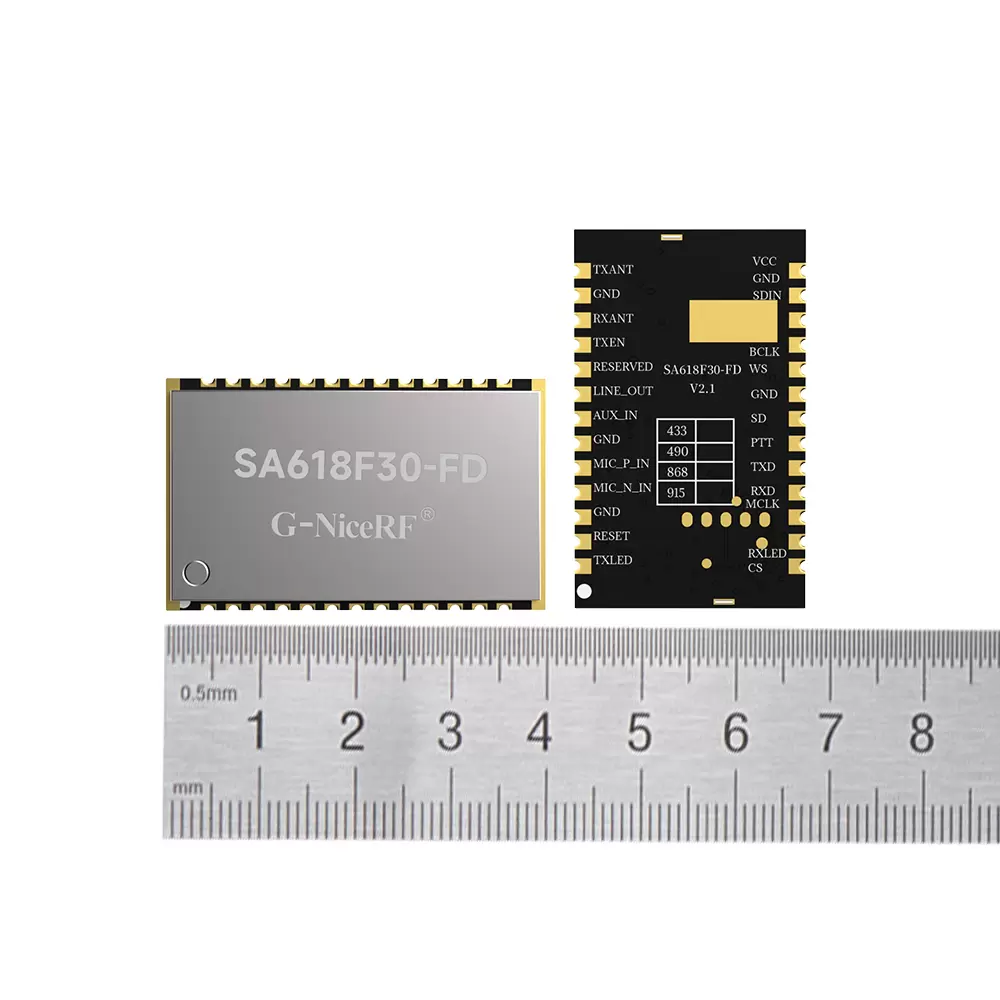

Módulo de transmisión de datos full-duplex tamaño SA618F30-FD
