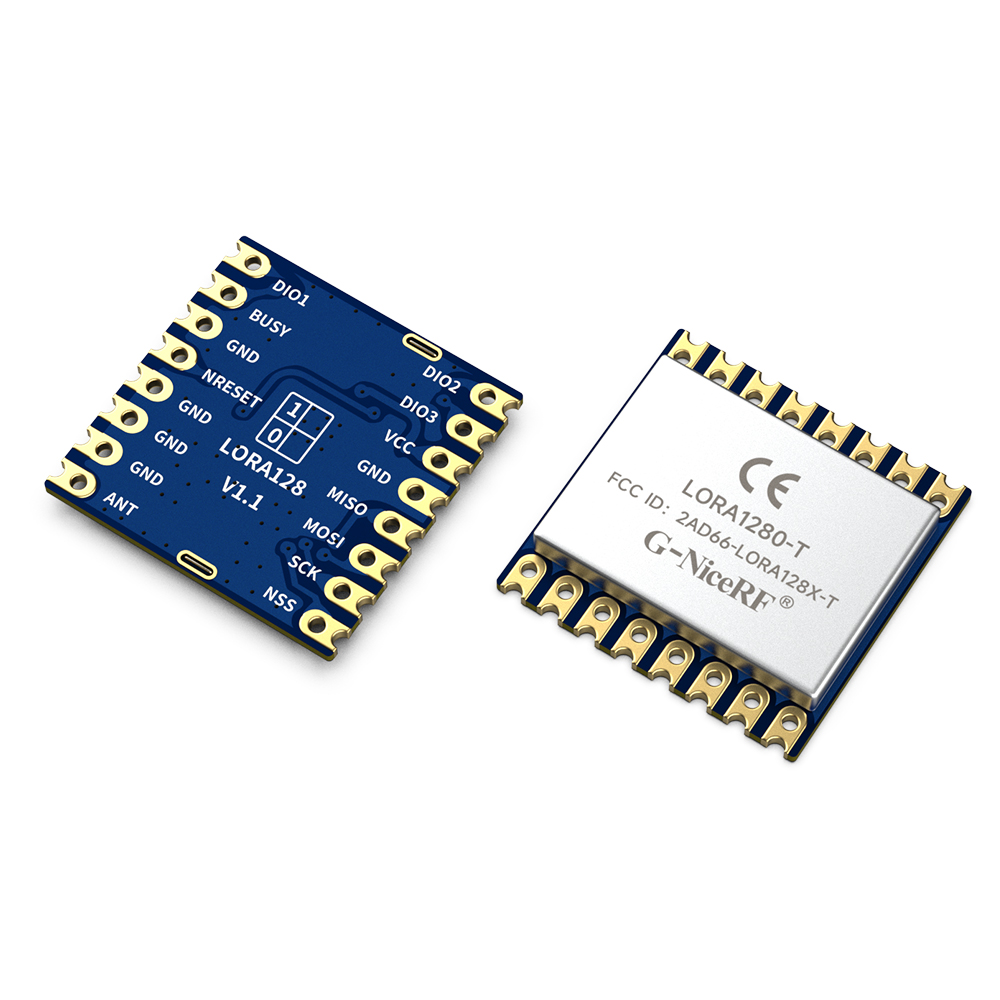

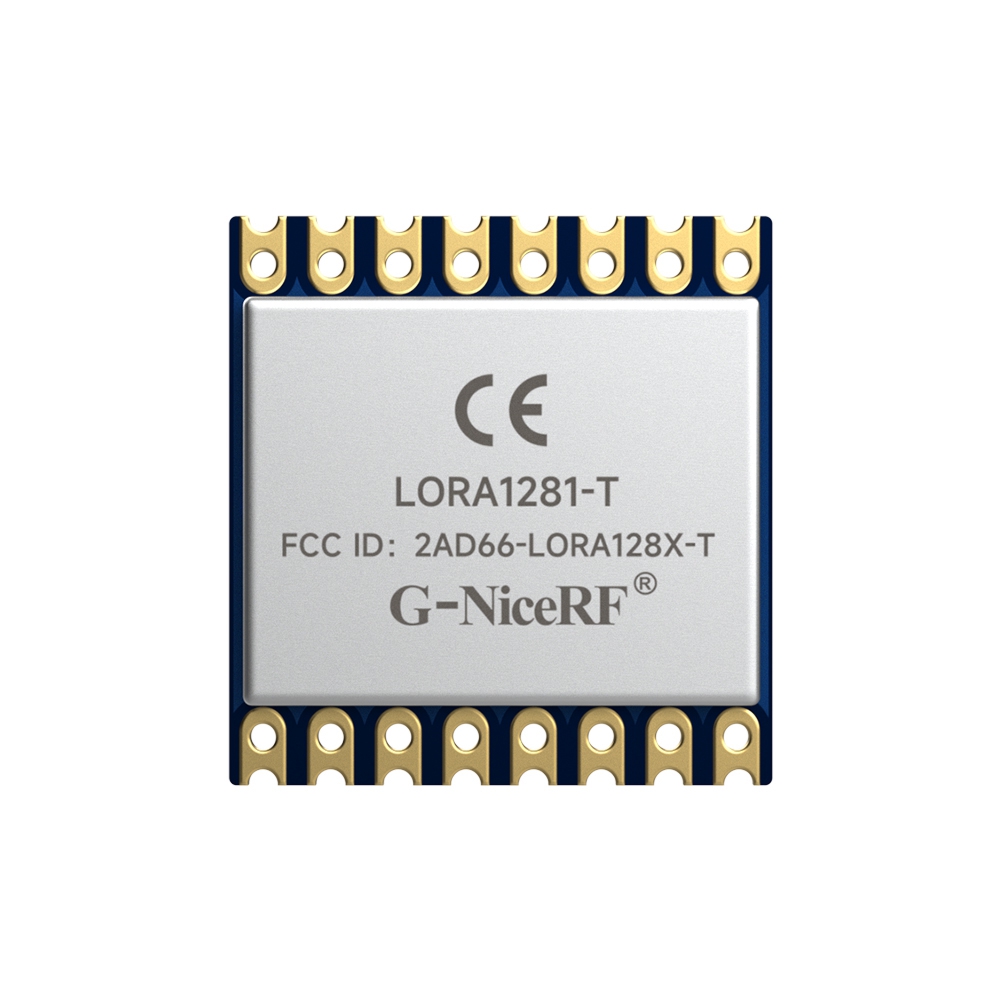

LoRa128X-T: Módulo de medición de distancia TCXO SX1280/SX1281 de 2,4 GHz con certificación FCC ID y CE-RED

LoRa128X-T: Módulo de medición de distancia TCXO SX1280/SX1281 de 2,4 GHz con certificación FCC ID y CE-RED

El módulo transmisor y receptor de 2,4 GHz está diseñado con base en el chip de radiofrecuencia SX1280/SX1281 original de Semtech (Estados Unidos). Utiliza el modo de modulación LoRa, lo que mejora la comunicación a corta distancia de los módulos convencionales de 2,4 GHz. La alta penetración de la banda de frecuencia de 2,4 GHz, combinada con la modulación LoRa, le otorga al módulo una alta sensibilidad de recepción y capacidad antiinterferente ambiental. Toda la serie de módulos se utiliza ampliamente en aplicaciones que requieren transmisión de 2,4 GHz a larga distancia. Todos los módulos utilizan un oscilador de cristal de grado industrial de 10 ppm, y el módulo LoRa1280/LoRa1281-TCXO también está equipado con un oscilador de cristal TCXO de grado industrial de alta precisión de 0,5 ppm con compensación de temperatura, que garantiza una salida de frecuencia estable en entornos hostiles, como altas y bajas temperaturas. También cuenta con la función de "tiempo de vuelo", que permite aplicaciones de medición de distancias de RF.
LoRa1280-T utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.
LoRa1280-T ha obtenido la certificación CE y FCC.

Contáctenos

DESCARGAR

★ Los siguientes parámetros se obtienen conectando el instrumento con un eje de cobre de 50 ohmios. @VCC=3,3 V.

Los módulos inalámbricos LoRa1280/Lora1281-TXCO han obtenido la certificación CE y FCC.

MÓDULO RF

Parámetro	Mín.	Típico.	Máx.	Unidad	Condición
Condición de operación
Voltaje de trabajo	1.8	3.3	3.7	V
Rango de temperatura	-40		85	°C
Consumo actual
Corriente RX		< 12		mamá	@Lora1280-TCXO
Corriente TX		28	32	mamá	@Vcc=3,3 V, 12,5 dBm @Lora1280-TCXO
Corriente de sueño		< 1		uA
Parámetro de RF
Rango de frecuencia	2400		2500	megahercio
Velocidad de datos	0.476		202	Kbps	@LoRa
	260		1300	Kbps	@FLRC
	125		2000	Kbps	@FSK
Potencia de salida	-18		12.5	dBm	@VCC=3,3 V
Sensibilidad de recepción		-132		dBm	LoRa a 0,476 kbps

proceso de dar un título	FCC ID&CE-RED
Interfaz	SPI
Chip	SX1280/1281
Frecuencia	2,4 GHz
Modulación	LoRa

Características del transmisor y receptor de 2,4 GHz LoRa1280-TCXO

Rango de frecuencia de funcionamiento: 2400-2500 MHz
Doble certificación CE y FCC
Rango de temperatura de funcionamiento: -40 ~ +85 °C
Velocidad de transferencia de datos: @LoRa=0,476-202 Kbps
Potencia máxima de salida: 12,5 dBm
Modo de comunicación de paquetes (recepción FiFo 256 bytes)
Oscilador de cristal de alta precisión (0,5 ppm TCXO/10 ppm)
Rango de voltaje de funcionamiento: 1,8-3,7 V
Sensibilidad de hasta -132dBm@LoRa
Modulación FSK FLRC de LoRa

Aplicaciones del transmisor y receptor de 2,4 GHz LoRa1280-TCXO

Control remoto inalámbrico
Casa inteligente
Lector de etiquetas
Control de juguetes
Monitoreo de la presión de los neumáticos
Vigilancia de la salud

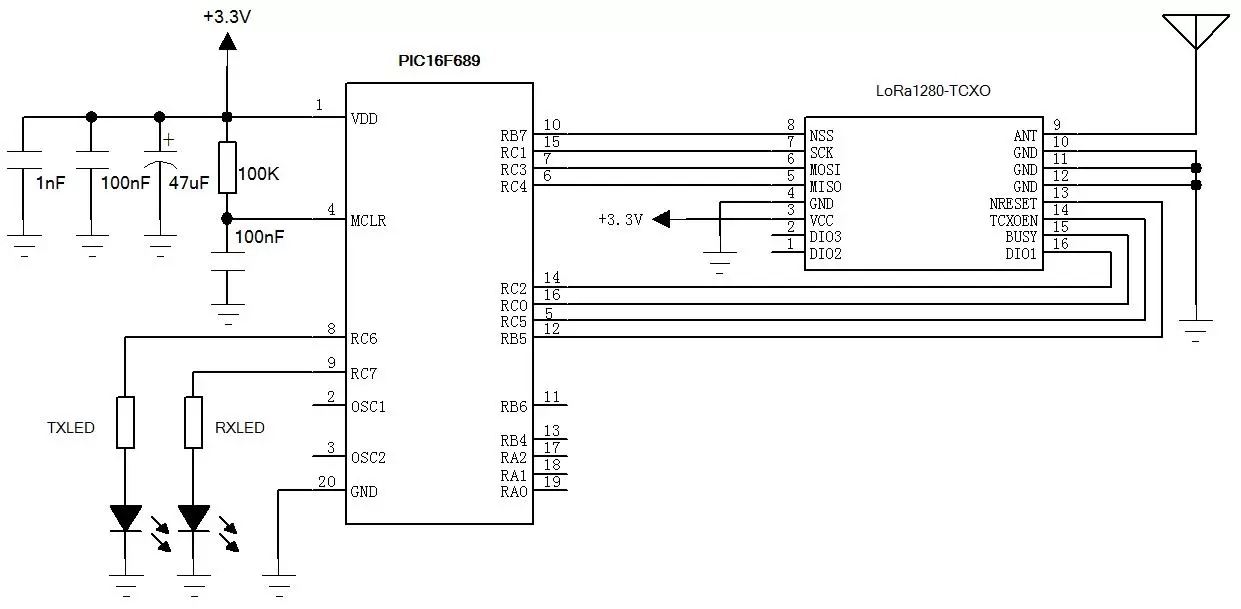

Circuito de aplicación del módulo inalámbrico LoRa de medición de distancia TCXO SX1280/SX1281 de 2,4 GHz LoRa128X - T

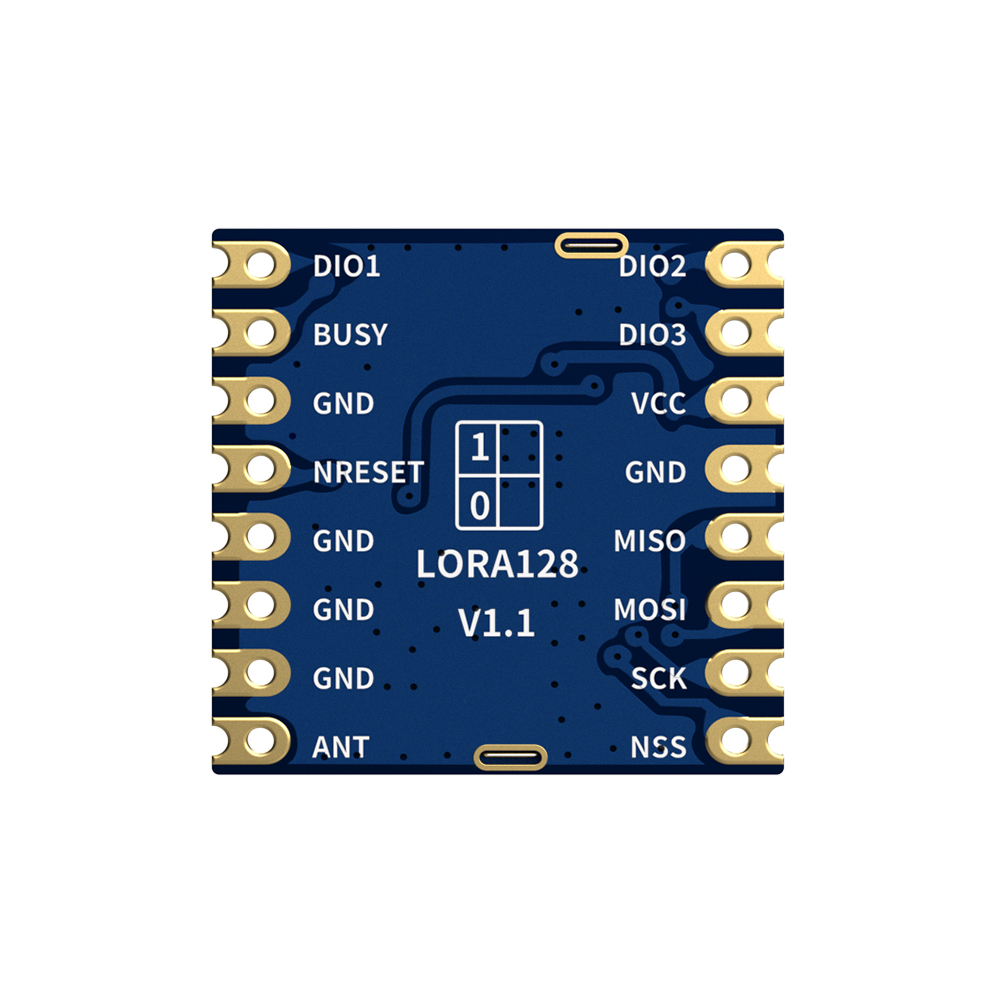

Definición de pines del módulo inalámbrico LoRa de medición de distancia TCXO SX1280/SX1281 de 2,4 GHz LoRa128X - T

Pin NO	Nombre del pin	Descripción
1	DIO2	Conectado directamente al pin del chip, E/S de propósito general configurable (consulte la especificación del chip SX1280/1281 para obtener más detalles)
2	DIO3	Conectado directamente al pin del chip, E/S de propósito general configurable (consulte la especificación del chip SX1280/1281 para obtener más detalles)
3	VCC	Conectado al polo positivo de la fuente de alimentación (1,8-3,7 V)
4	Tierra	Conectado al polo negativo
5	MISO	Pin de salida de datos SPI
6	MOSI	Pin de entrada de datos SPI
7	SCK	Pin de entrada de reloj SPI
8	Sistema Nacional de Seguridad	Pin de selección de chip del módulo
9	HORMIGA	Conectar con antena coaxial de 50 ohmios
10, 11, 12	Tierra	Conectado al polo negativo
13	NRESET	Pin de activación de reinicio de chip, activo bajo
Nota: Para los módulos Lora1280 y Lora1281, el PIN 14 es GND
14	Tierra	Conectado al polo negativo
Nota: Para el módulo Lora1280-TCXO, el PIN 14 es TCXOEN
14	TCXOEN	Activar TCXO: 1. Gire el pin TCXOEN al nivel alto antes de reiniciar SX1280; 2. Retrasar al menos 3 ms para esperar el inicio de TCXO; 3. Durante el uso del módulo 1280, TCXOEN debe mantenerse en nivel alto; Desactivar TCXO (si el módulo necesita ingresar al modo de suspensión): 1. Llame a la función SetSleep() para que el módulo ingrese al modo de suspensión; 2. Retrasar al menos 1 ms para esperar a que el módulo se suspenda; 3. Gire el pin TCXOEN al nivel bajo para desactivar TCXO;
15	OCUPADO	Pin indicador de estado (consulte la especificación SX1280/1281 para obtener más detalles)
16	DIO1	Conectado directamente al pin del chip, E/S de propósito general configurable (consulte la especificación del chip SX1280/1281 para obtener más detalles)

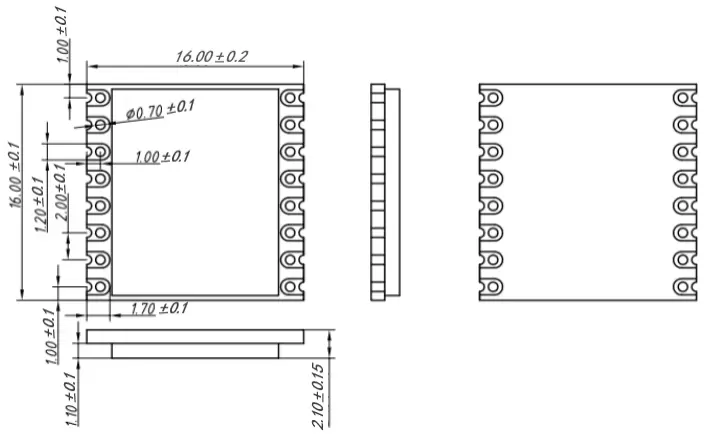

Dimensiones mecánicas del módulo inalámbrico LoRa de medición de distancia TCXO SX1280/SX1281 de 2,4 GHz LoRa128X - T
