LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD

LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz con certificación FCC y protección ESD

  • El módulo LoRa LoRa1276-C1-915 tiene certificación FCC ID,
  • El ID de la FCC se puede consultar aquí: (ID de la FCC: 2AD66-1276C1)
  • https://www.fcc.gov/oet/ea/fccid
  • El LoRa1276-C1 integra el chip transceptor RF SX1276 de Semtech, que utiliza la técnica de modulación por salto de frecuencia de espectro ensanchado LoRa. Su distancia de comunicación y sensibilidad de recepción son mucho mejores que las modulaciones FSK y GFSK actuales. Las señales múltiples no se afectan entre sí, incluso en entornos con mucha frecuencia.
  • LoRa1276-C1-915 tiene certificación IC ID.
  • Identificación IC: 21278-1276C1
Contáctenos
DESCARGAR
Parámetro Mínimo Típico.  Máx. Unidad Condición
Condición de operación
Voltaje de trabajo  1.8 3.3 3.7 V
Rango de temperatura -40   85 °C
Consumo actual
Corriente RX   10.8   mamá
Corriente TX   120   mamá @20dBm
Corriente de sueño   1   uA
Parámetro de RF

Rango de frecuencia

 900 915 940 megahercio @915 MHz
Velocidad de datos 1.2   300 Kbps FSK
0.018   37.5 Kbps LoRa
Potencia de salida -1   20 dBm
Sensibilidad de recepción   -123   dBm Datos @FSK=1,2 kbps, Fdev=10 kHz
  -139   dBm @LoRa BW=125KHz_SF = 12_CR=4/5
Interfaz SPI
Chip SX1276
Frecuencia 915 MHz
Modulación LoRa
Potencia de salida 100 mW
Proceso de dar un título Identificación de la FCC, identificación de la IC

Características del módulo LoRa SX1276 LoRa1276-C1

  • Rango de frecuencia: 915 MHz (personalizable de 137 a 1020 MHz)
  • Sensibilidad: -139dBm @Lora
  • Potencia máxima de salida: 20 dBm
  • Corriente RX baja: 10,8 mA
  • Corriente de reposo < 1,5 uA
  • Velocidad de transferencia de datos: @FSK, 1,2-300 Kbps
  • @Lora, 0,018-37,5 kbps
  • Excelente inmunidad al bloqueo
  • Modo de modulación Lora, FSK y GFSK
  • Protección ESD incorporada
  • Rango dinámico RSSI de 127 dB
  • Motor de paquetes de hasta 256 bytes con FiFo y CRC
  • Sensor de temperatura incorporado
  • Rango de temperatura de funcionamiento: -40 ~ +85 °C

Aplicaciones del módulo LoRa SX1276 LoRa1276-C1

  • Lectura remota de medidores
  • Control industrial
  • Teledetección domótica
  • Control de juguetes
  • Red de sensores
  • Monitoreo de la presión de los neumáticos
  • Periféricos de PC inalámbricos
  • Vigilancia de la salud

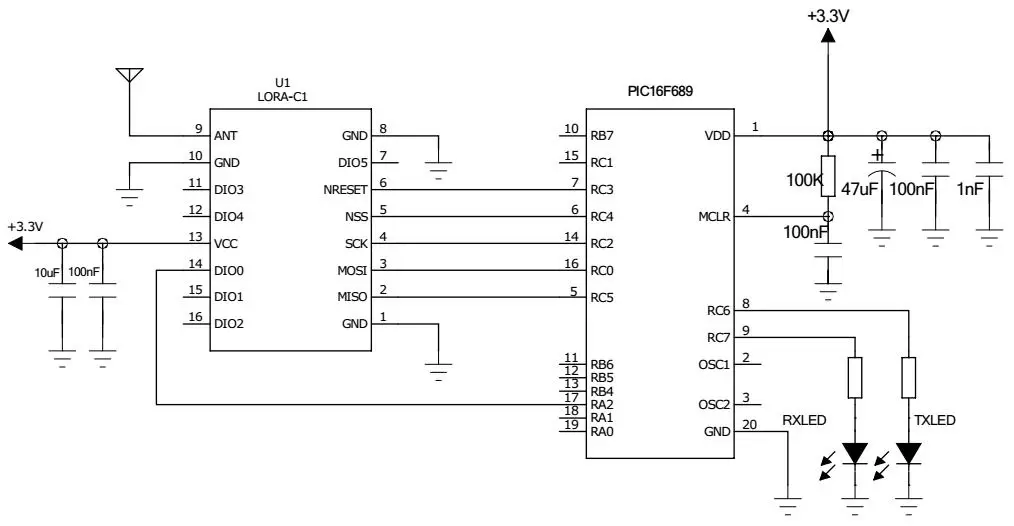

Circuito de aplicación del módulo LoRa SX1276 de 915 MHz LoRa1276-C1-915

Circuito de aplicación típico del módulo LoRa SX1276 LoRa1276-C1

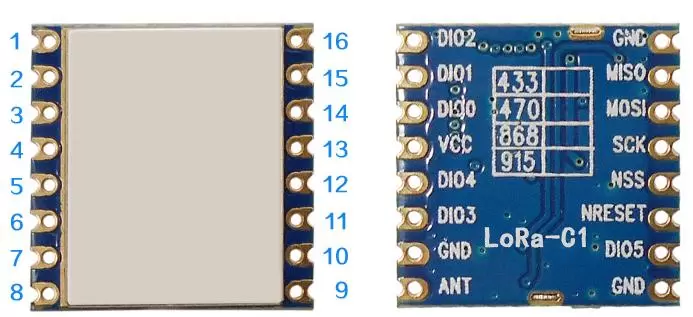

Definición de pines del módulo LoRa SX1276 de 915 MHz LoRa1276-C1-915

Pin N.ºNombre del pinDescripción
1Tierratierra de alimentación
2MISOSalida SPI para datos SPI
3MOSIEntrada SPI para datos SPI
4SCKReloj serie para interfaz SPI
5Sistema Nacional de SeguridadHabilitación de SPI
6NRESETRestablecer entrada
7DIO5E/S digitales, personalizables
8Tierratierra de alimentación
9HORMIGAConectar con antena coaxial de 50 ohmios
10Tierratierra de alimentación
11DIO3E/S digitales, personalizables
12DIO4E/S digitales, personalizables
13VCCFuente de alimentación conectada (predeterminada 3,3 V)
14DIO0E/S digitales, personalizables
15DIO1E/S digitales, personalizables
16DIO2E/S digitales, personalizables

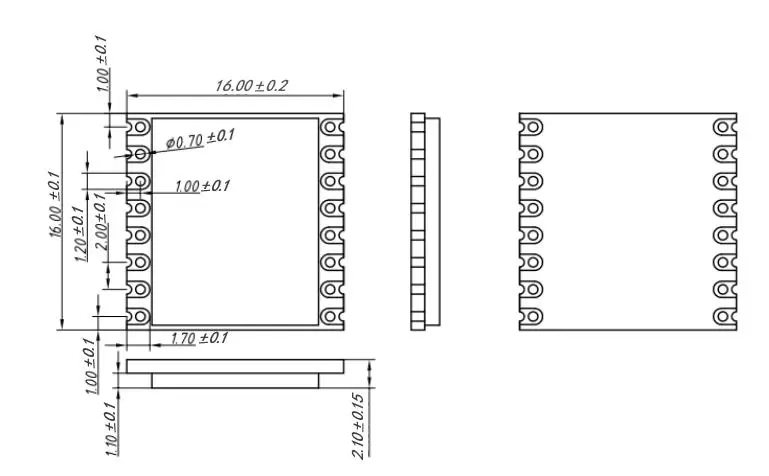

Dimensiones mecánicas del módulo LoRa SX1276 de 915 MHz LoRa1276-C1-915
