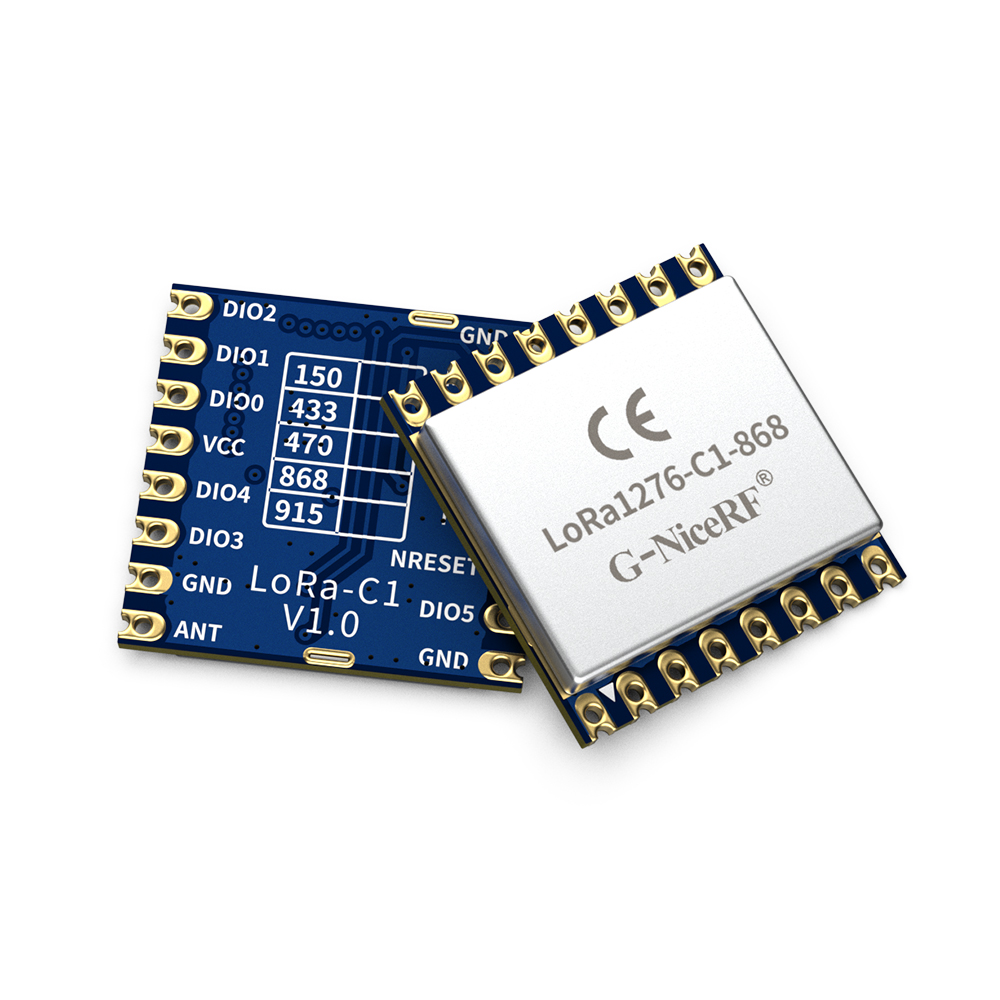

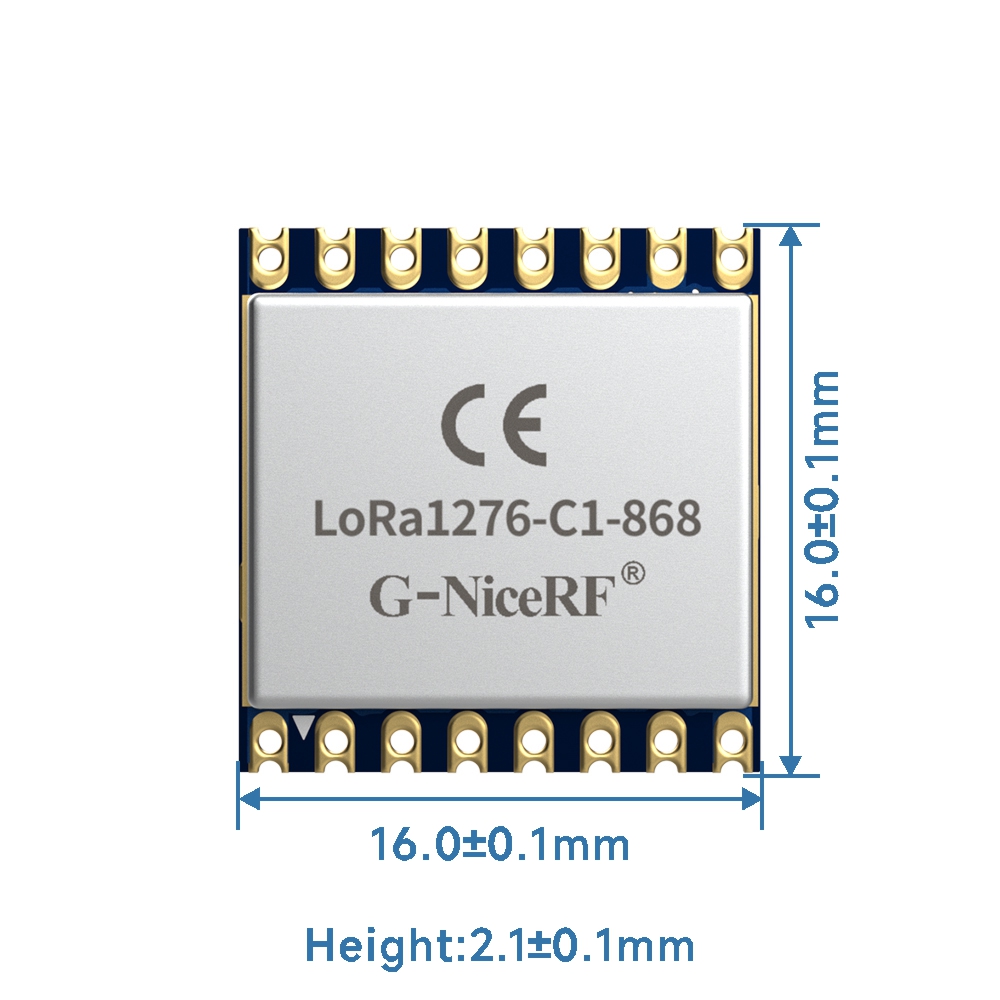

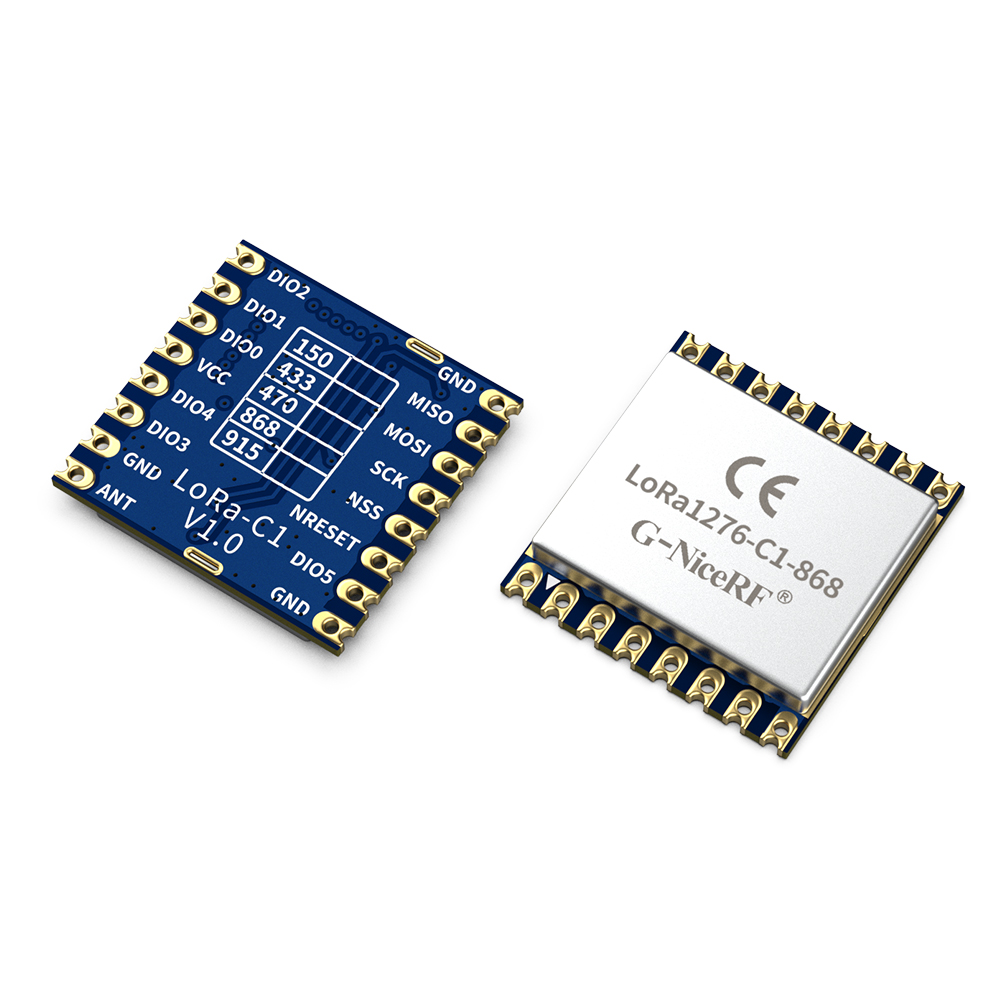

Lora1276-C1-868: SX1276 868MHz 100MW Módulo Lora certificado CE-Red con protección ESD

Para más detalles, consulte el archivo adjunto Lora1276-C1-868 CE Red.rar.
El módulo LORA LORA1276-C1 integra el chip del transceptor RF SEMTech SX1276, que adopta la técnica de salto de frecuencia de modulación de espectro del espectro Lora. Su distancia de comunicación y su sensibilidad de recepción son mucho mejores que la modulación actual de FSK y GFSK. La señal múltiple no se afectará entre sí incluso en el entorno de frecuencia de multitudes.
Lora1276-C1 utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con ROHS y alcanza los estándares.
Lora1276-C1-868 ha obtenido la certificación CE-RED.

Contáctenos

DESCARGAR

Parámetro	mín.	Tipo.	Máx.	Unidad	Condición
Condición de operación
voltaje de trabajo	1.8	3.3	3.7	V
Rango de temperatura	-40		85	°C
Consumo actual
corriente RX		10.8		mamá
corriente TX		120		mamá	@20dBm
Dormir actual		1		ua
Parámetro de radiofrecuencia
Rango de frecuencia	848	868	888	megahercio	@868MHz
Velocidad de datos	1.2		300	Kbps	FSK
Velocidad de datos	0,018		37,5	Kbps	lora
Potencia de salida	-1		20	dBm
Recepción de sensibilidad		-123		dBm	@FSK datos = 1,2 kbps, Fdev = 10 kHz
Recepción de sensibilidad		-139		dBm	@LoRa BW=125KHz_SF = 12_CR=4/5

Características del módulo LoRa LoRa1276-C1

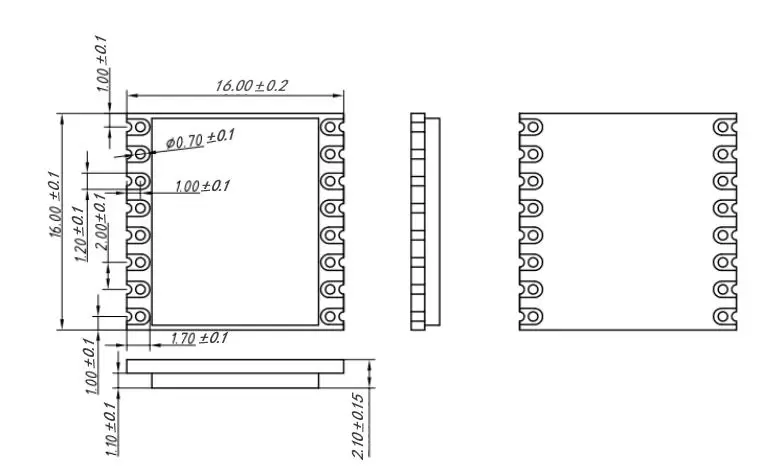

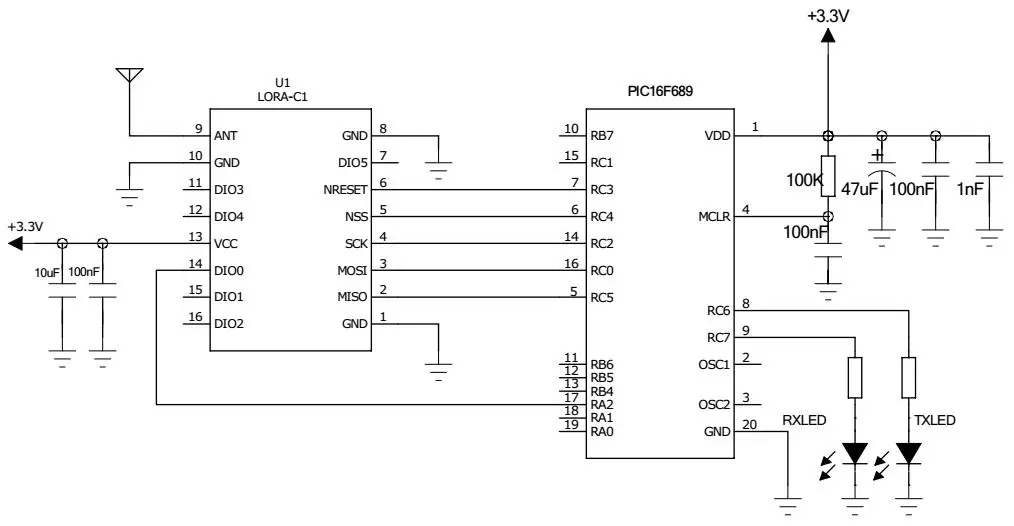

Circuito de aplicación típico

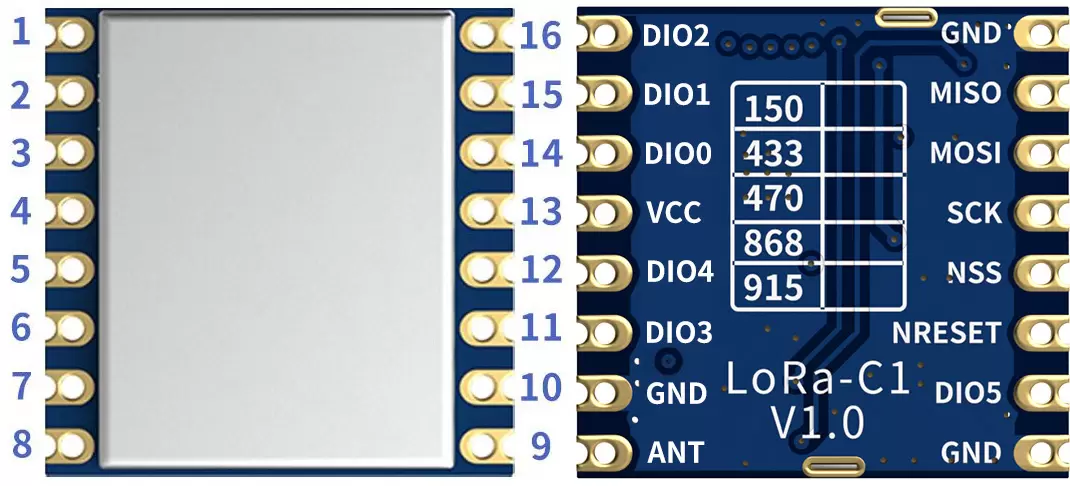

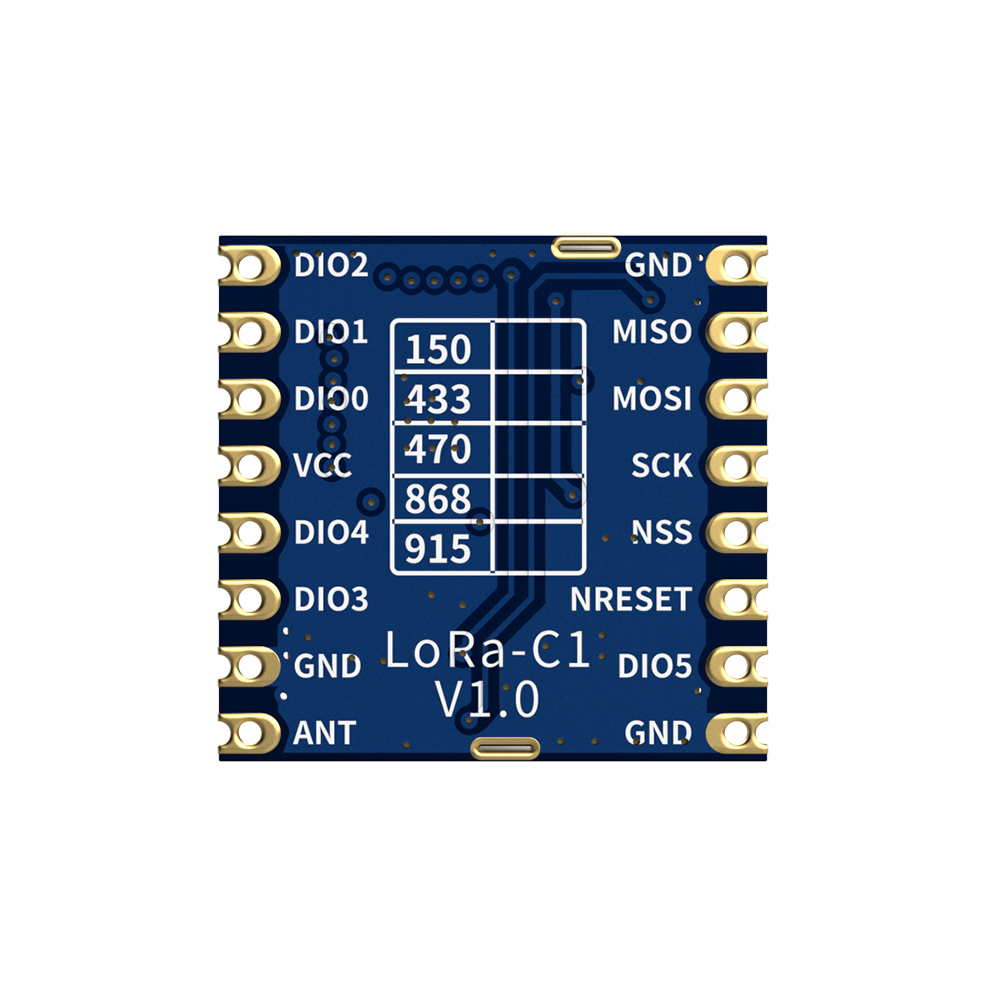

Definición de pin

Pin no.	Nombre	Descripción
1	Gnd	tierra de poder
2	Miso	Salida SPI para datos SPI
3	Mosi	Entrada SPI para datos SPI
4	Sck	Reloj en serie para la interfaz SPI
5	NSS	SPI habilitar
6	Nreset	Restablecer la entrada
7	Dio5	E/S digital, personalizable
8	Gnd	tierra de poder
9	HORMIGA	Conéctese con una antena coaxial de 50 ohmios
10	Gnd	tierra de poder
11	Dio3	E/S digital, personalizable
12	Dio4	E/S digital, personalizable
13	VCC	Fuente de alimentación conectada （Predeterminado 3.3V）
14	Dio0	E/S digital, personalizable
15	Dio1	E/S digital, personalizable
16	Dio2	E/S digital, personalizable
