LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC
LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC
LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC
LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC
LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC
LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC
LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC
LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC
LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC
LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC
LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC
LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC

LoRa1276-915: Módulo frontal LoRa SX1276 de 915 MHz con certificación FCC

  • El módulo LoRa LoRa1276 integra el chip transceptor RF SX1276 de Semtech, que utiliza la técnica de modulación por salto de frecuencia de espectro ensanchado LoRa. Su distancia de comunicación y sensibilidad de recepción son mucho mejores que las modulaciones FSK y GFSK actuales. Las señales múltiples no se afectan entre sí, incluso en entornos con frecuencias de alta demanda; ofrece un alto rendimiento antiinterferente. Este módulo de conmutación de antena está integrado y controlado por el chip. Su tamaño compacto se combina con una potencia de salida de 100 mW. Se puede utilizar ampliamente en la lectura inalámbrica de medidores, el control industrial remoto y otras industrias.
  • LoRa1276 cumple con las normas de producción y pruebas sin plomo y cumple con los estándares RoHS y REACH.
  • LoRa1276-915 ha obtenido la certificación FCC ID.
Contáctenos
DESCARGAR
Parámetro Mín. Típico.  Máx. Unidad Condición
Condición de operación
Voltaje de trabajo 1.8 3.3 3.7 V
Rango de temperatura -40   85 °C
Consumo actual
Corriente RX   10.8   mamá
Corriente TX   120   mamá @20dBm
Corriente de sueño   1   uA
Parámetro de RF
Rango de frecuencia 900 915 940 megahercio @915 MHz
Velocidad de datos 1.2   300 Kbps FSK
0.018   37.5 Kbps Lora
Potencia de salida -1   20 dBm
Sensibilidad de recepción   -123   dBm Datos @FSK=1,2 kbps, Fdev=10 kHz
  -139   dBm @Lora BW=125KHz_SF = 12_CR=4/5
Interfaz SPI
Chip SX1276
Frecuencia 915 MHz
Modulación LoRa
Potencia de salida 100 mW
Proceso de dar un título Identificación de la FCC

Características del módulo LoRa SX1276 LoRa1276

  • Rango de frecuencia: 915 MHz (personalizable: 137-1020 MHz)
  • Sensibilidad: -139dBm @Lora
  • Potencia máxima de salida: 20 dBm
  • Corriente de recepción baja: 10,8 mA
  • Corriente de reposo < 1,5 uA
  • Velocidad de transferencia de datos: 1,2-300 Kbps @FSK 0,018-37,5 Kbps @Lora,
  • Modo de modulación Lora, FSK y GFSK
  • Protección ESD incorporada
  • Rango dinámico RSSI de 127 dB
  • 256 bytes FiFo y CRC
  • Función de salto de frecuencia
  • Sensor de temperatura incorporado e indicador de batería baja
  • Rango de temperatura de funcionamiento: -40 ~ +85 °C

Aplicaciones del módulo LoRa SX1276 LoRa1276

  • Lectura remota de medidores
  • Control industrial
  • Teledetección domótica
  • Control de juguetes
  • Red de sensores
  • Monitoreo de la presión de los neumáticos
  • Vigilancia de la salud
  • Periféricos de PC inalámbricos

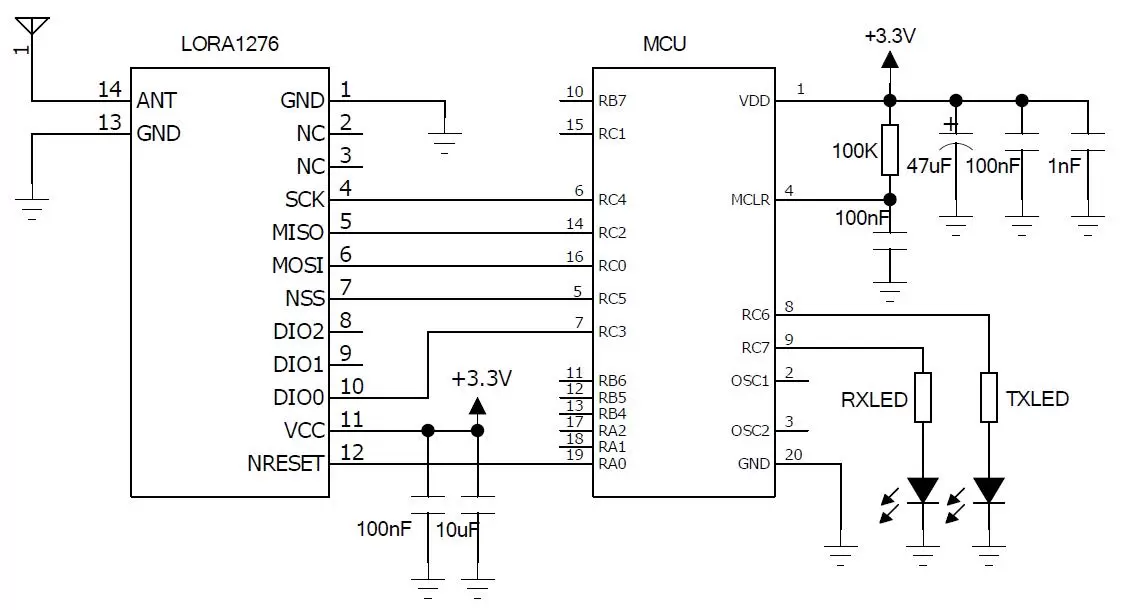

Circuito de aplicación del módulo frontal inalámbrico LoRa de 915 MHz LoRa1276-915

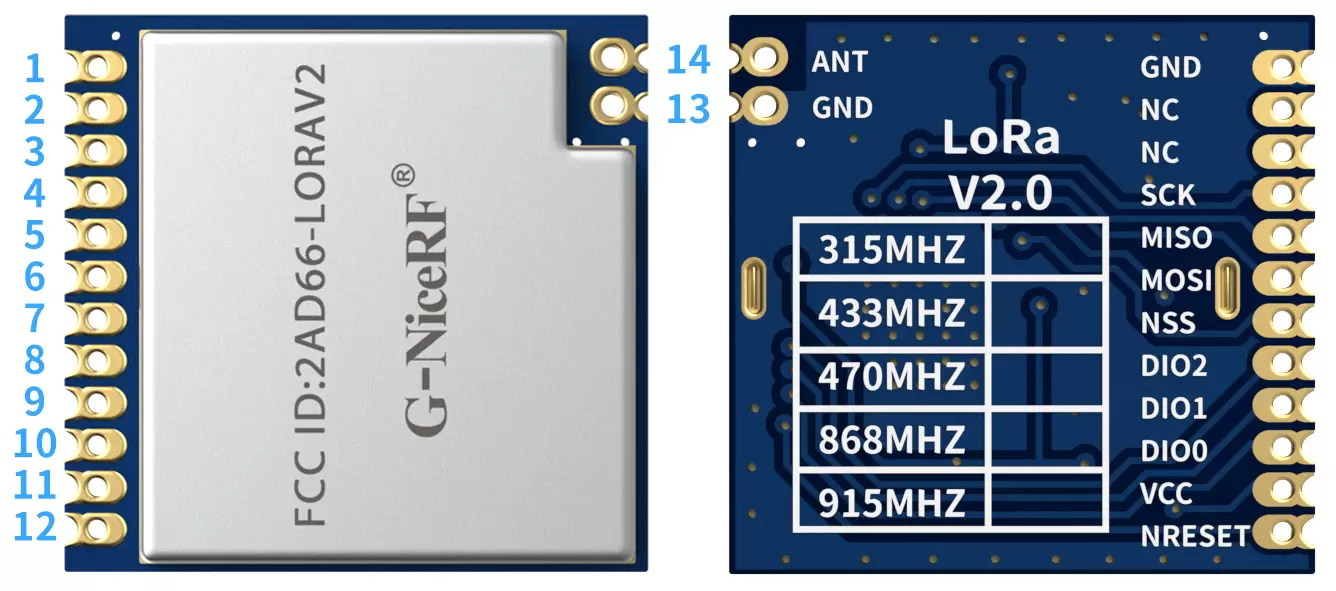

Definición de pines del módulo frontal inalámbrico LoRa de 915 MHz LoRa1276-915

Pin N.ºNombre del pinDescripción
1Tierratierra de alimentación
2CAROLINA DEL NORTEVacío
3CAROLINA DEL NORTEVacío
4SCKReloj serie para interfaz SPI
5MISOSalida SPI para datos SPI
6MOSIEntrada SPI para datos SPI
7Sistema Nacional de SeguridadHabilitación de SPI
8DIO2E/S digitales, personalizables
9DIO1E/S digitales, personalizables
10DIO0E/S digitales, personalizables
11VCCFuente de alimentación conectada (predeterminada 3,3 V)
12NRESETRestablecer entrada
13Tierratierra de alimentación
14HORMIGAConectar con antena coaxial de 50 ohmios

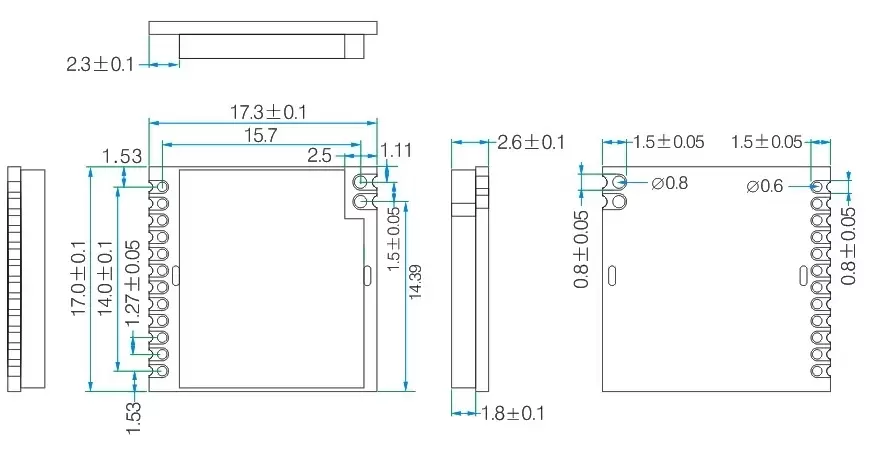

Dimensiones mecánicas del módulo frontal inalámbrico LoRa1276-915 de 915 MHz
