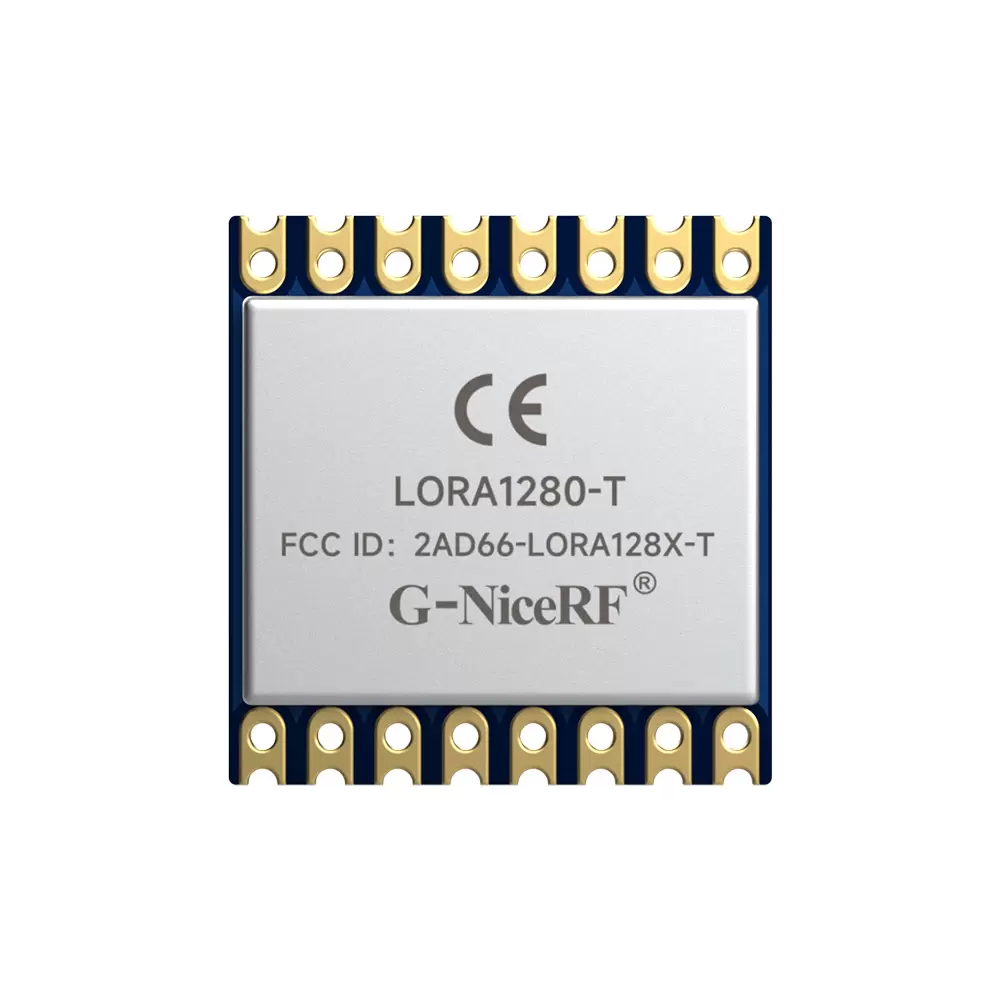

El módulo transmisor y receptor de 2,4 GHz está diseñado en base al chip de radiofrecuencia original SX1280/SX1281 de Semtech en los Estados Unidos. Utiliza el modo de modulación de LoRa, que mejora la corta distancia de comunicación de los módulos normales de 2,4 GHz. El alto rendimiento de penetración de la banda de frecuencia de 2,4 GHz combinado con la modulación LoRa permite que el módulo tenga una alta sensibilidad de recepción y capacidad antiinterferencia ambiental. Toda la serie de módulos se utiliza ampliamente en aplicaciones que requieren transmisión de larga distancia de 2,4 GHz. Toda la serie de módulos utiliza un oscilador de cristal de grado industrial de 10 ppm, y el módulo LoRa1280/LoRa1281-TCXO también está especialmente equipado con un oscilador de cristal TCXO de grado industrial de mayor precisión de 0,5 ppm con compensación de temperatura, que garantiza una salida de frecuencia estable en entornos hostiles. como altas y bajas temperaturas. También tiene la función de "tiempo de vuelo", que puede realizar aplicaciones de rango de RF.
LoRa1281-TCXO utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.
LoRa1281-TCXO ha obtenido la certificación CE y FCC.

Contáctenos

DESCARGAR

★ Los siguientes parámetros se obtienen conectando el instrumento con un eje de cobre de 50 ohmios. @VCC=3,3V.

Los módulos inalámbricos LoRa1280/Lora1281-TXCO han obtenido la certificación CE y FCC.

Parámetro	Mín.	Tipo.	Máx.	Unidad	Condición
Condición de operación
voltaje de trabajo	1.8	3.3	3.7	V
Rango de temperatura	-40		85	℃
Consumo actual
corriente RX		< 12		mamá	@Lora1280-TCXO
corriente TX		28	32	mamá	@Vcc=3,3 V, 12,5 dBm @Lora1280-TCXO
Dormir actual		< 1		ua
Parámetro de radiofrecuencia
Rango de frecuencia	2400		2500	megahercio
Tarifa de datos	0,476		202	Kbps	@LoRa
	260		1300	Kbps	@FLRC
	125		2000	Kbps	@FSK
Potencia de salida	-18		12.5	dBm	@VCC=3.3V
Recepción de sensibilidad		-132		dBm	LoRa@0.476Kbps

proceso de dar un título	ID FCC y CE-RED
Interfaz	SPI
Chip	SX1280/1281
Frecuencia	2,4 GHz
Modulación	lora

Características del transmisor y receptor de 2,4 GHz LoRa1281-TCXO

Rango de frecuencia de funcionamiento: 2400-2500MHz
Certificación dual por CE y FCC
Rango de temperatura de funcionamiento: -40~+85°C
Velocidad de transferencia de datos:@LoRa=0,476-202 Kbps
Potencia máxima de salida: 12,5 dBm
Modo de comunicación por paquetes (recibiendo FiFo 256 bytes)
Oscilador de cristal de alta precisión (0,5 ppm TCXO/10 ppm)
Rango de voltaje de funcionamiento: 1,8-3,7 V
Sensibilidad hasta-132dBm@LoRa
Modulación LoRa FLRC FSK

Aplicaciones del transmisor y receptor de 2,4 GHz LoRa1281-TCXO

Control remoto inalámbrico
hogar inteligente
Lector de etiquetas
control de juguetes
Monitoreo de la presión de los neumáticos
Monitoreo de salud

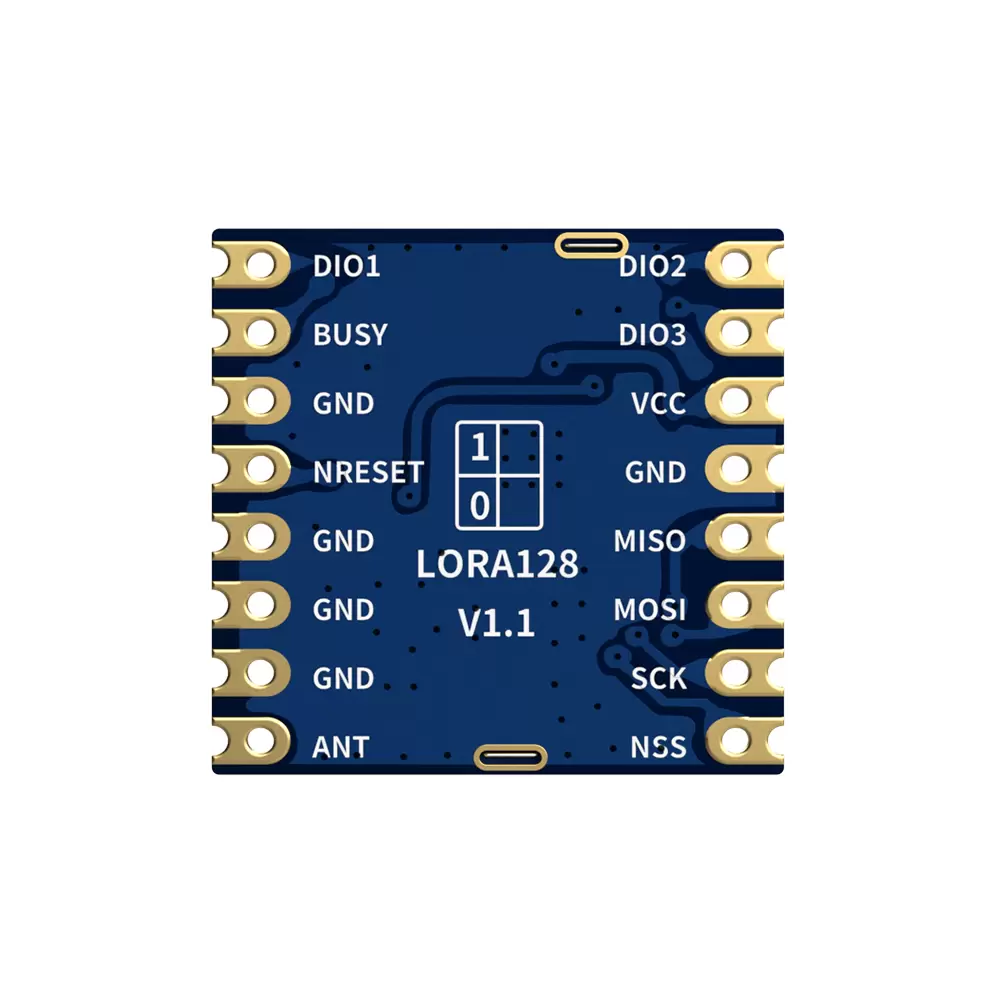

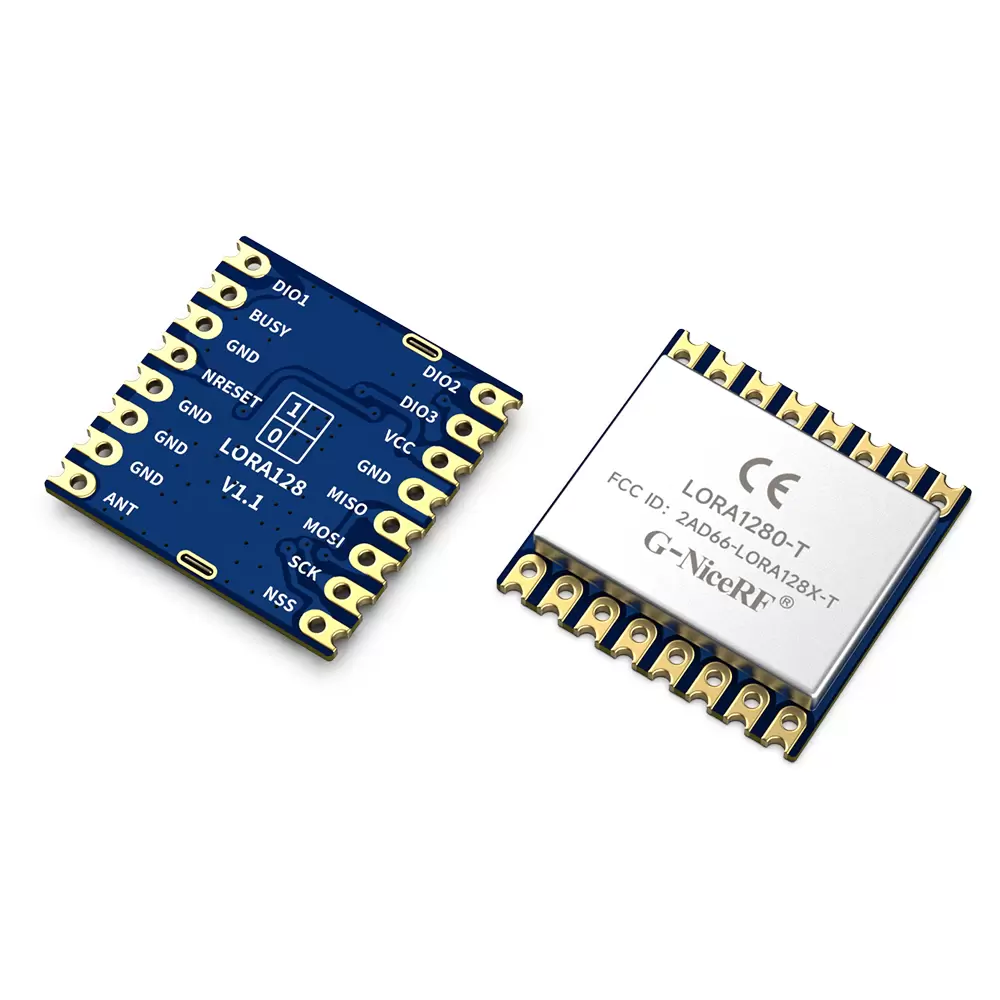

Pin NO	Nombre del pin	Descripción
1	DIO2	Conectado directamente al pin del chip, IO configurable de uso general (consulte la especificación del chip SX1280/1281 para obtener más detalles)
2	DIO3	Conectado directamente al pin del chip, IO configurable de uso general (consulte la especificación del chip SX1280/1281 para obtener más detalles)
3	VCC	Conectado al polo positivo de la fuente de alimentación (1,8-3,7V)
4	Tierra	Conectado al polo negativo
5	miso	Pin de salida de datos SPI
6	MOSI	Pin de entrada de datos SPI
7	SCK	Pin de entrada del reloj SPI
8	NSS	Pin de selección del chip del módulo
9	HORMIGA	Conectar con antena coaxial de 50 ohmios.
10,11,12	Tierra	Conectado al polo negativo
13	NRESETABLE	Pasador de disparo de reinicio de chip, activo bajo
Nota: Para los módulos Lora1280 y Lora1281, el PIN 14 es GND
14	Tierra	Conectado al polo negativo
Nota: Para el módulo Lora1280-TCXO, el PIN 14 es TCXOEN
14	TCXOEN	Encienda TCXO: 1. Gire el pin TCXOEN a un nivel alto antes de restablecer SX1280; 2. Retrasar al menos 3 ms para esperar el inicio del TCXO; 3. Durante el uso del módulo 1280, TCXOEN debe mantenerse en un nivel alto; Apague TCXO (si el módulo necesita entrar en modo de suspensión): 1. Llame a la función SetSleep() para que el módulo entre en modo de suspensión; 2. Retrasar al menos 1 ms para esperar a que el módulo entre en suspensión; 3. Gire el pin TCXOEN al nivel bajo para apagar TCXO;
15	OCUPADO	Pin indicador de estado (consulte la especificación SX1280/1281 para obtener más detalles)
16	DIO1	Conectado directamente al pin del chip, IO configurable de uso general (consulte la especificación del chip SX1280/1281 para obtener más detalles)）

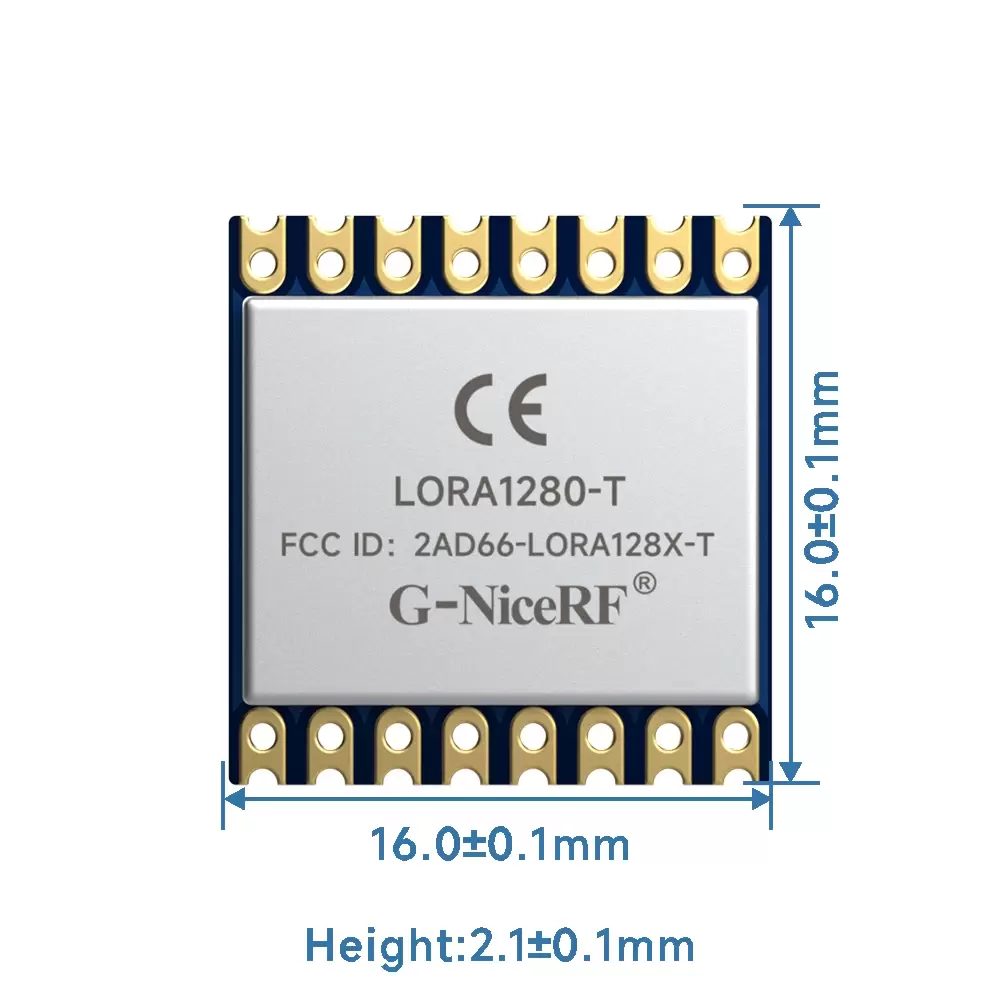

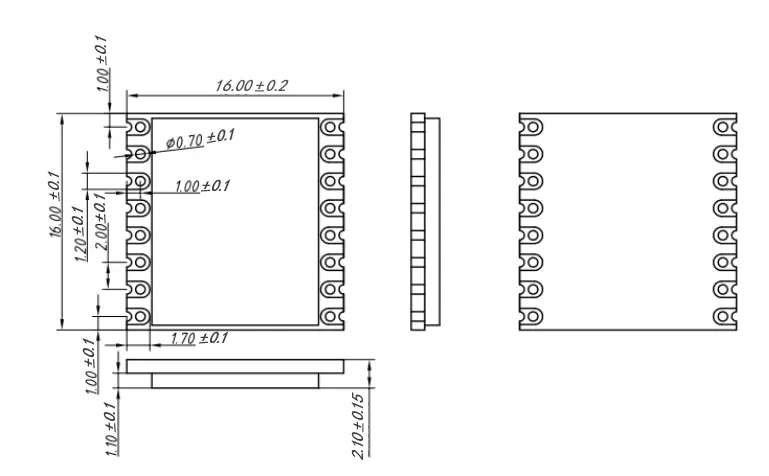

Dimensiones mecánicas del módulo transmisor y receptor de 2,4 GHz LoRa1280-TCXO
