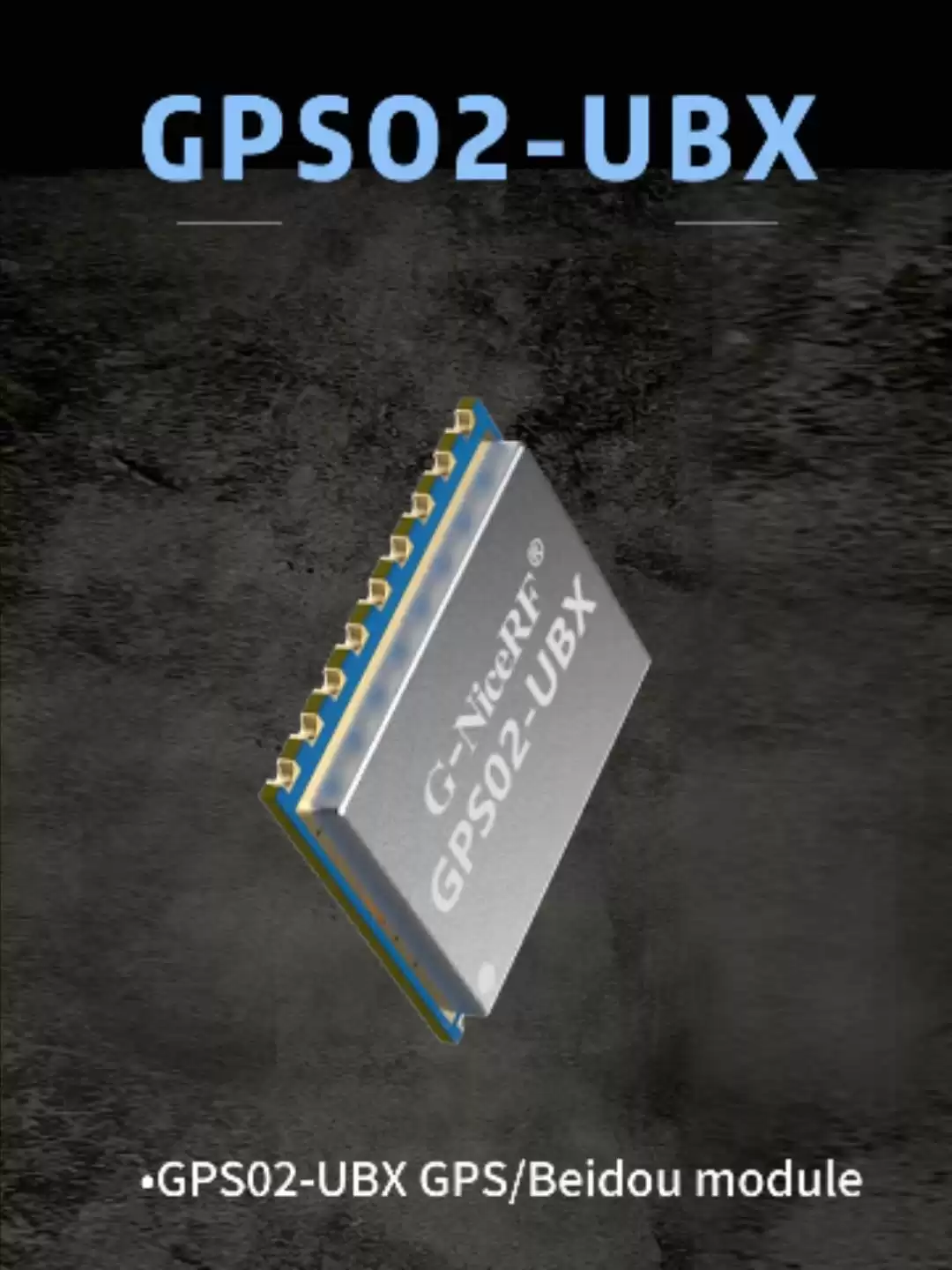

GPS02-UBX: Módulo GPS satelital UBLOX de modo cuádruple con la última serie UBLOX IC M10 y protección ESD

El módulo GPS GPS02-UBX incorpora la plataforma GNSS de precisión estándar u-blox M10 y ofrece una sensibilidad y tiempos de adquisición excepcionales para todas las señales GNSS L1. Su consumo extremadamente bajo en modo de seguimiento continuo permite una gran autonomía para dispositivos alimentados por batería, como rastreadores de activos, sin comprometer el rendimiento GNSS.
El módulo GPS02-UBX admite la recepción simultánea de hasta cuatro sistemas GNSS (GPS, GLONASS, Galileo y BDS). Nota: Elija tres de los cuatro. BDS y GLONASS no pueden utilizarse simultáneamente.
El gran número de satélites visibles permite al receptor seleccionar las mejores señales.
Esto maximiza la precisión de la posición, especialmente en condiciones difíciles como en cañones urbanos profundos. Sin embargo, en el firmware descrito aquí, el número de GNSS recibidos simultáneamente está limitado a tres. La tecnología u-blox Super-S (Super-Signal) ofrece una gran sensibilidad de RF.
Proporciona alta sensibilidad, alta precisión de posicionamiento, bajo consumo de energía y soluciones de posicionamiento y navegación de bajo costo para la fabricación de productos terminales de navegación y posicionamiento tales como vehículos, barcos, dispositivos portátiles y portátiles.

Contáctenos

DESCARGAR

Parámetro	Descripción	Mínimo	Típico	Máximo	Unidad	Condición
Condiciones de funcionamiento
Rango de voltaje de funcionamiento	VCC	2.7	3.3	3.6	V
Rango de voltaje de funcionamiento	V_BCKP	2.5	3.3	3.5	V
Rango de temperatura	Laboral	-40		85	°C
Rango de temperatura	Almacenamiento	-40		125	°C
Consumo actual
Recibir corriente			< 25		mamá	@Modo dual, VCC=3,3 V, V_BCKP=3,3 V
Corriente de sueño			<35		uA	VCC=0 V, V_BCKP=3,3 V
Parámetros de radiofrecuencia
Precisión de posicionamiento	Nivel		< 3		metro	@Terreno abierto
Precisión de posicionamiento	Elevación		< 4.5		metro	@Terreno abierto
Precisión de la medición de velocidad			<0,1		metro
Sensibilidad	captura		-148		dBm
Sensibilidad	pista		-166		dBm
Ganancia de antena externa				30	dB
Precisión de la medición de velocidad			< 0,1		EM
Tiempo hasta la primera corrección (TTFF)	Arranque en frío		< 28		s
	Arranque en caliente		1		s
	Reconquista		1		s
Parámetros del puerto serie
Velocidad en baudios en serie		4800	38400	921600	puntos básicos
Velocidad de actualización de datos (modo único)	BDS/GPS/GLONASS/Galileo		1	18	Hz	Predeterminado 1 Hz
Velocidad de actualización de datos (modo dual)	BDS+GPS		1	10	Hz
	BDS+Galileo		1	10	Hz
	GPS+GLONASS		1	10	Hz
	GPS+Galileo		1	10	Hz
	GLONASS + Galileo		1	10	Hz
Velocidad de actualización de datos (trimodo)	GPS+Galileo+GLONASS		1	10	Hz
Velocidad de actualización de datos (trimodo)	GPS+Galileo+BDS		1	10	Hz

Tipo	GPS

Características del módulo GPS UBLOX GPS02-UBX

Admite puntos de frecuencia BDS B1I, GPS L1C/A, GLO L1OF y Gal E1-B/C.
Admite trabajo en modo único, modo dual y multimodo BDS/GPS/GLONASS/Galileo, se puede cambiar entre sí mediante comando, trabajo en modo triple BDS/GPS/GLO predeterminado
Admite fuente de alimentación a antena activa
Con interfaz de entrada de energía de respaldo
Soporte de arranque en caliente
Admite reinicio externo
Admite interfaz UART e I2C
Sensibilidad de captura de arranque en frío de hasta -148 dBm. Sensibilidad de seguimiento de hasta -166 dBm.
Admite posicionamiento asistido por A-GNSS

El método de conexión de la antena activa es el siguiente:

Diagrama de conexión del circuito de aplicación de la antena activa del módulo GPS GPS02-UBX

El método de conexión de la antena pasiva es el siguiente:

Diagrama de conexión del circuito de aplicación de la antena pasiva del módulo GPS GPS02-UBX

Pines del módulo GPS UBLOX GPS02-UBX

Número PIN	Definición de pin	E/S	Nivel estándar	Descripción
1, 3, 10	Tierra	—		Tierra de energía
2	HORMIGA	I		Entrada de antena
4, 6 y 9	CAROLINA DEL NORTE	—		Sin función
5	VCC_RF	Oh	VCC	Salida de 3,3 V, alimentada por la antena o LNA, no exceda los 20 mA
7	Adventista del Séptimo Día	E/S	0-3,5 V	Interfaz I2C
8	SCL	I	0-3,5 V	Interfaz I2C
11	TXD	Oh	0-3,5 V	Interfaz serial
12	RXD	I	0-3,5 V	Interfaz serial
13	1 PPS	Oh	0-3,5 V	1 salida de pulso por segundo
14	PIO5	I	0-3,5 V	Interfaz reservada
15	V_ATRÁS	I	2,5-3,5 V	Entrada de energía de respaldo
16	VCC	—	3,0-3,5 V	Entrada de alimentación principal
17	VCC_IO	—	3,0-3,5 V	Entrada de energía de E/S
18	REINICIAR	I	0-3,5 V	Reinicio externo, nivel bajo activo. No se puede conectar a tierra mediante condensador.

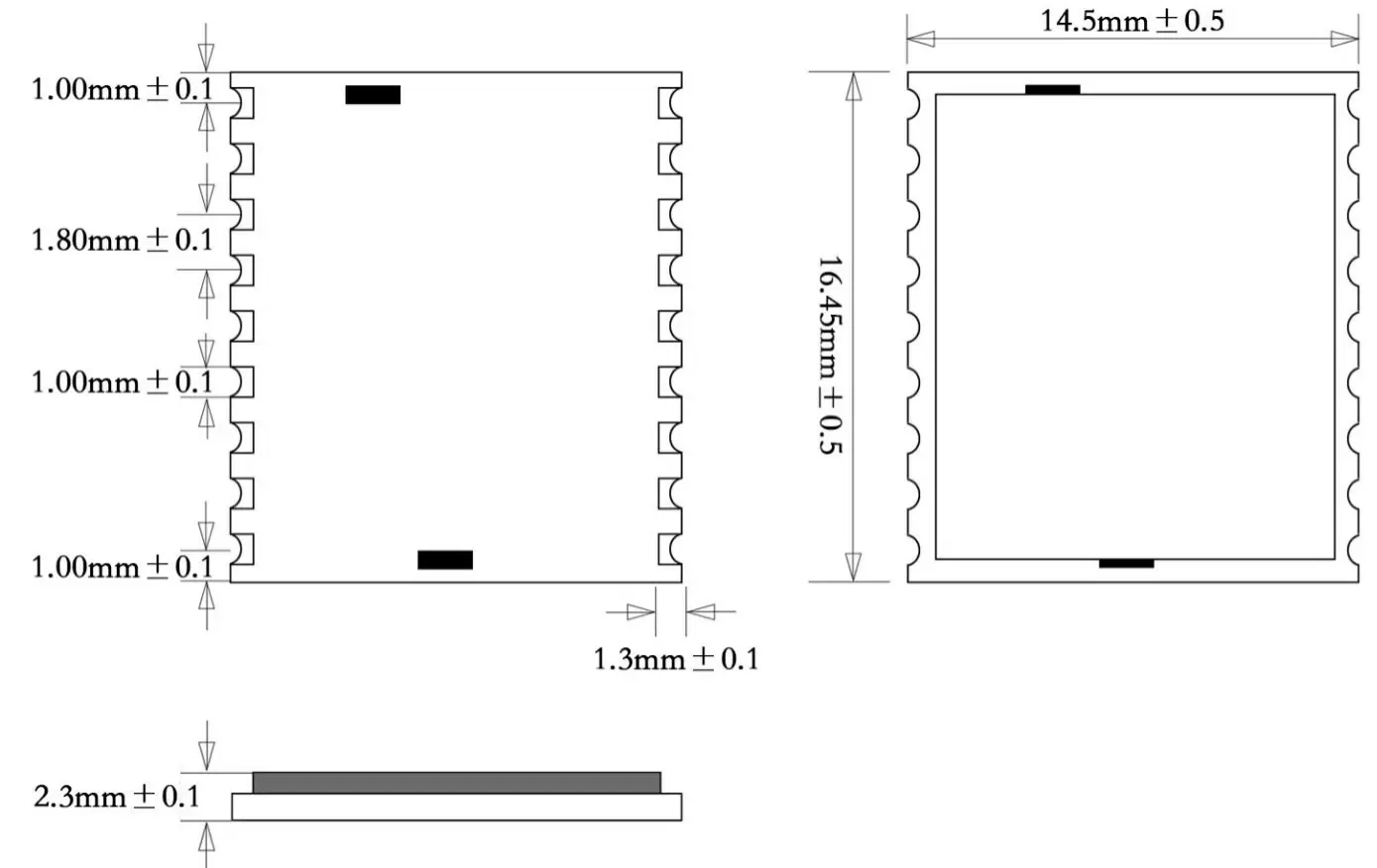

Dimensiones mecánicas del módulo GPS GPS02-UBX

Dimensiones mecánicas del módulo GPS UBLOX GPS02-UBX
