GPS01-ZK: Módulo GPS mini satelital trimodo de baja corriente y alta precisión

GPS01-ZK: Módulo GPS mini satelital trimodo de baja corriente y alta precisión

El módulo GPS01-ZK es un minimódulo GPS trimodo compatible con BDS/GPS/GLONASS/QZSS/SBAS y totalmente compatible con BeiDou B3. Este módulo ofrece a los usuarios soluciones de posicionamiento y navegación de alta calidad, con potentes antiinterferencias y de bajo consumo. Ofrece baja corriente, alta sensibilidad y alta precisión, ideal para navegación de vehículos, posicionamiento portátil y dispositivos portátiles.

Contáctenos

DESCARGAR

Módulo GPS satelital trimodo GPS01-ZK

Módulo GPS de alta precisión GPS01-ZK

Módulo GPS de alta sensibilidad GPS01-ZK

Módulo GPS de bajo consumo GPS01-ZK

Antena activa/antena pasiva conectada al módulo GPS GPS01-ZK

Aplicaciones del módulo GPS GPS01-ZK

Parámetro	Descripción	Mínimo	Típico	Máximo	Unidad	Condición
Condiciones de funcionamiento
Rango de voltaje de funcionamiento	VCC	3.0	3.3	3.5	V
Rango de voltaje de funcionamiento	V_BCKP	2.5	3.3	3.5	V
Temperatura	Laboral	-40		85	°C
Temperatura	Almacenamiento	-40		125	°C
Consumo actual
Recibir corriente			<28		mamá	@Modo dual, VCC=3,3 V, V_BCKP=3,3 V
Corriente de sueño			< 10		uA	VCC=0 V, V_BCKP=3,3 V
Parámetros de radiofrecuencia
Precisión de posicionamiento			< 2		metro	@Terreno abierto
Sensibilidad	captura		-148		dBm
Sensibilidad	pista		-162		dBm
Ganancia de antena externa				30	dB
Precisión de la medición de velocidad			< 0,1		EM
Tiempo hasta la primera corrección (TTFF)	Arranque en frío		≤ 32		s
	Arranque en caliente		≤ 1		s
	Reconquista		≤ 1		s
Parámetros del puerto serie
Velocidad en baudios en serie			9600	115200	puntos básicos
Velocidad de actualización de datos (modo único)	BDS/GPS/GLONASS		1	5	Hz	Predeterminado 1 Hz
Velocidad de actualización de datos (modo dual)	BDS+GPS		1	5	Hz
	BDS+GLONASS		1	5	Hz
	GPS+GLONASS		1	5	Hz
Velocidad de actualización de datos (trimodo)	BDS+GPS+GLONASS		1	5	Hz

Tipo	GPS

Características del mini módulo GPS GPS01-ZK

Compatible con BDS B1/B1C, GPS L1 C/A, GLO L1OF, punto de frecuencia Gal E1
Admite trabajo en modo único, modo dual y multimodo BDS/GPS/GLONASS/Galileo, se puede cambiar entre ellos mediante comando, trabajo en modo triple BDS/GPS/GLO predeterminado
Admite posicionamiento asistido por A-GNSS
Admite fuente de alimentación a antena activa
Con interfaz de entrada de energía de respaldo
Soporte de arranque en caliente
Admite reinicio externo
Admite interfaz UART
Sensibilidad de captura de arranque en frío de hasta -147 dBm. Sensibilidad de seguimiento de hasta -163 dBm.

Aplicaciones del mini módulo GPS GPS01-ZK

Productos de posicionamiento personal y navegación
Posicionamiento y navegación de vehículos y barcos
Internet de las cosas
Dispositivo portátil de mano

El método de conexión de la antena activa es el siguiente:

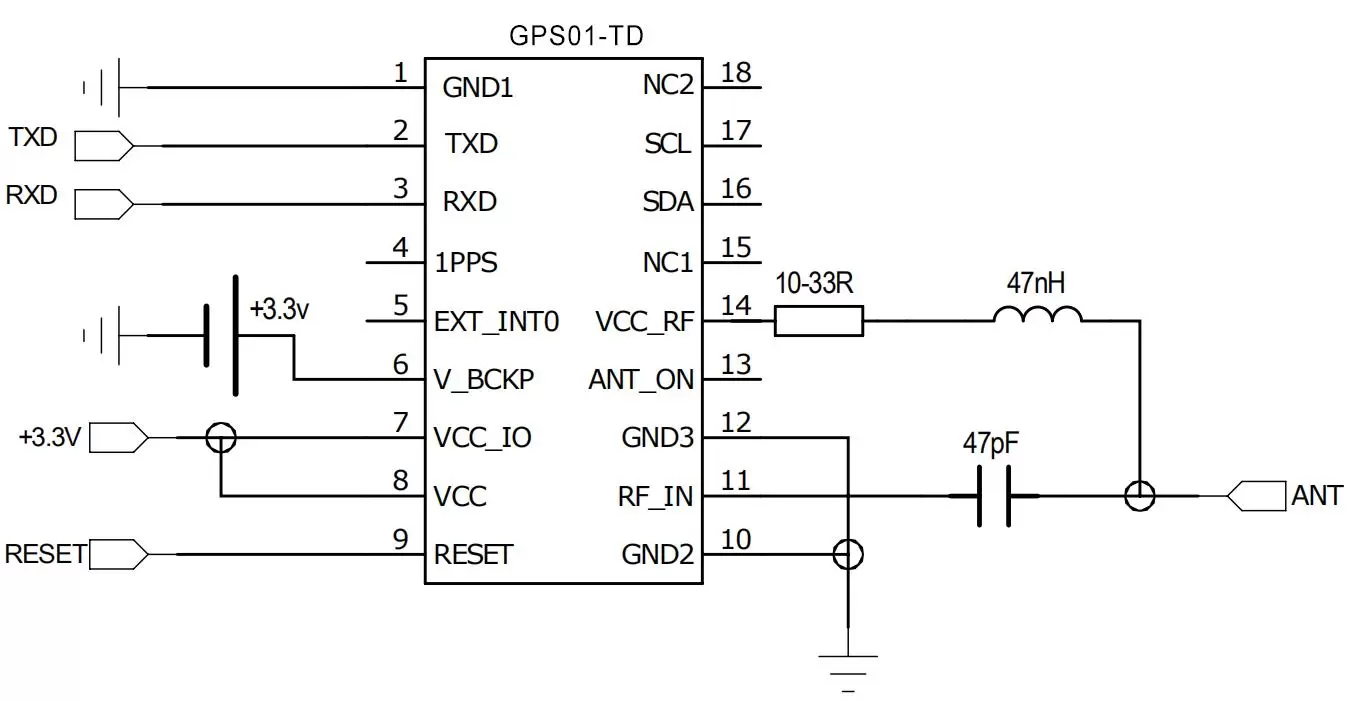

Diagrama de conexión del circuito de aplicación de la antena activa del módulo GPS GPS01-ZK

El método de conexión de la antena pasiva es el siguiente:

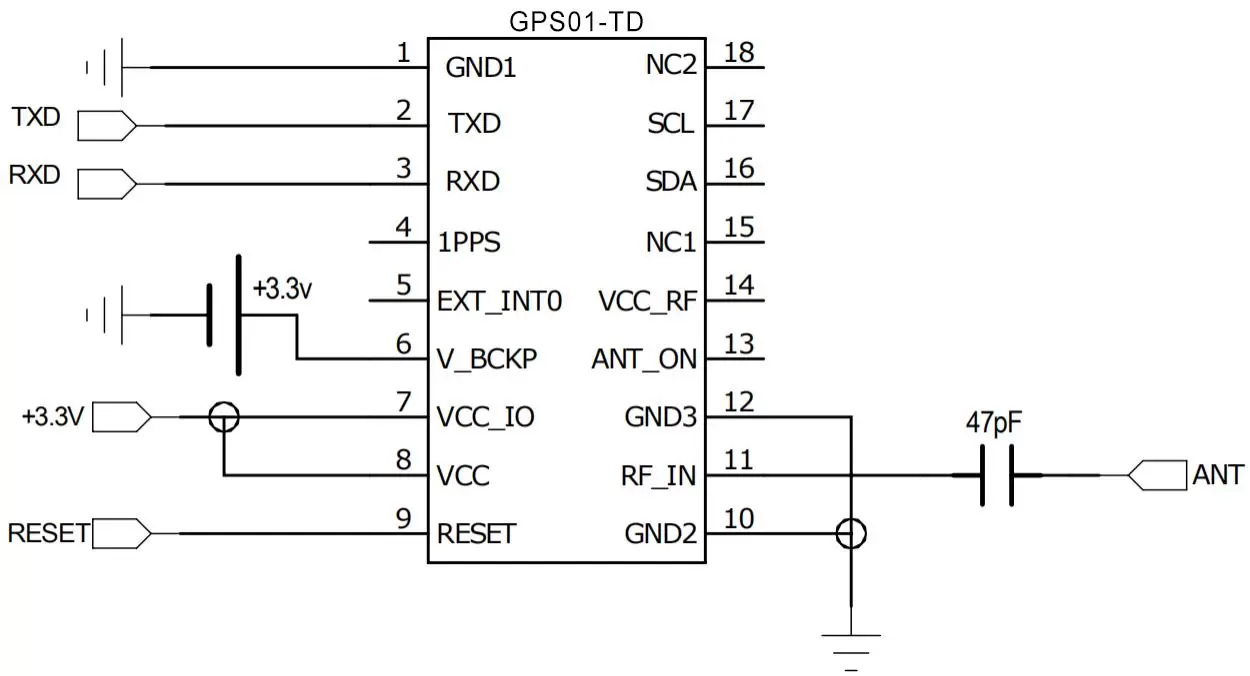

Diagrama de conexión del circuito de aplicación de la antena pasiva del módulo GPS GPS01-ZK

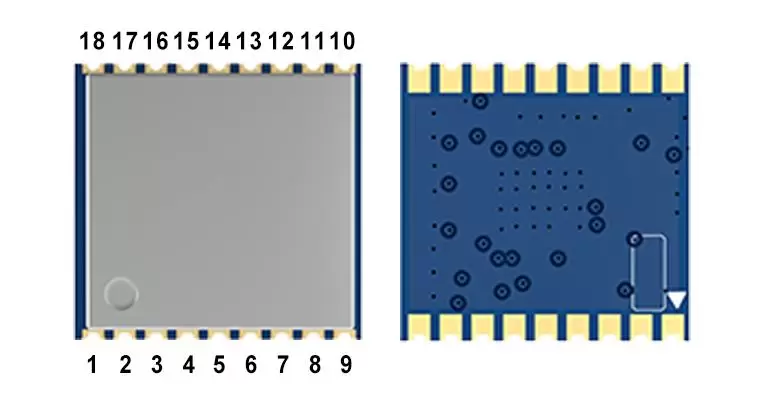

Definición de pines del módulo GPS GPS01-ZK

Número PIN	Definición de pin	E/S	Nivel estándar	Descripción
1, 10, 12	Tierra	—		Tierra de energía
2	TXD	Oh	0-3,5 V	Interfaz serial
3	RXD	I	0-3,5 V	Interfaz serial
4	1 PPS	Oh	0-3,5 V	1 salida de pulso por segundo
5	EXT_INT0	I	0-3,5 V	Reservado
6	V_BCKP	I	2,5-3,5 V	Entrada de energía de respaldo
7	VCC_IO	—	3,0-3,5 V	Entrada de energía de E/S
8	VCC	—	3,0-3,5 V	Entrada de alimentación principal
9	nREINICIAR	I	0-3,5 V	Reinicio externo, nivel bajo activo. No se puede conectar a tierra mediante condensador.
do	RF_IN	I		Entrada de antena
13	ANT_ON	Oh	0-3,5 V	Reservado
14	VCC_RF	Oh	VCC	Salida de 3,3 V, alimentada por la antena o LNA, no exceda los 20 mA
15、18	CAROLINA DEL NORTE	—
16	Adventista del Séptimo Día	E/S	0-3,5 V	Interfaz I2C
17	SCL	I	0-3,5 V	Interfaz I2C

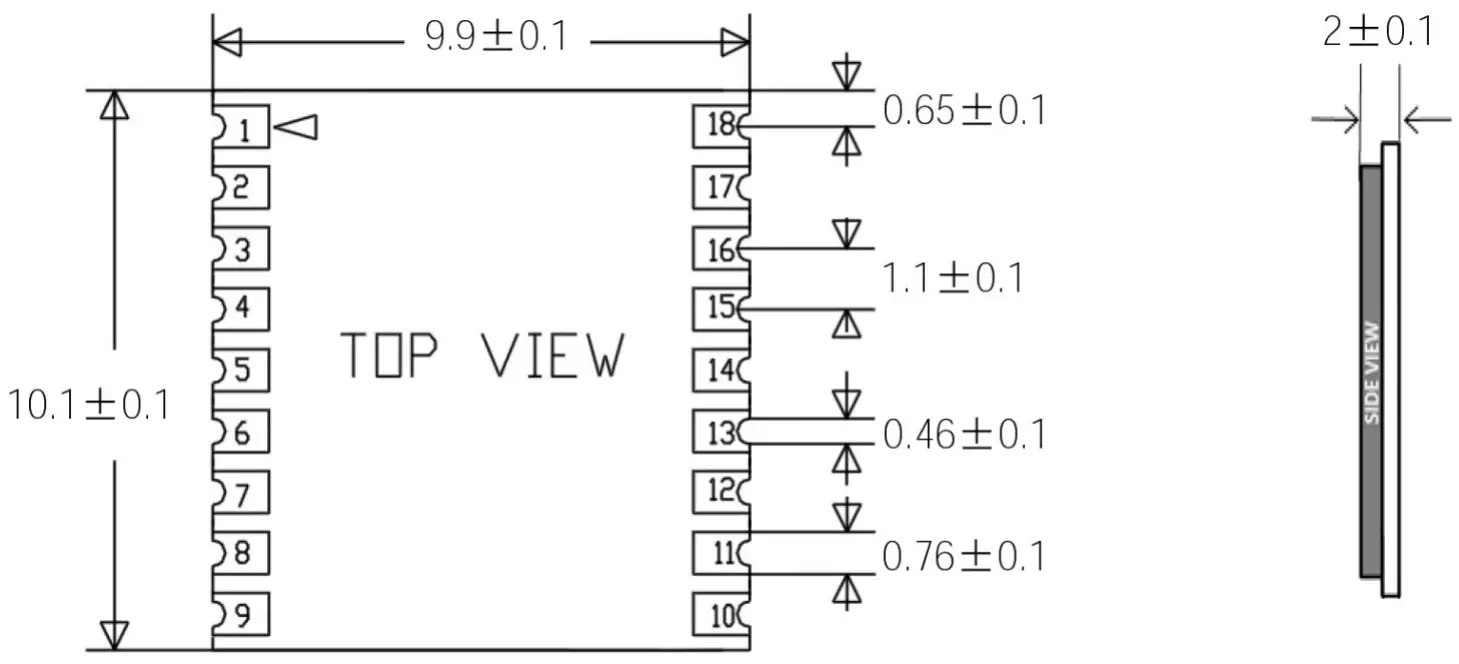

Dimensiones mecánicas del módulo GPS GPS01-ZK
