GPS01-ZK: Módulo GPS mini satelital trimodo de baja corriente y alta precisión
Escribe: GPS
Certificación: Otros
Tamaño (mm):9.9*10.1
HOGAR > PRODUCTOS > MóDULOS GPS > GPS01-TD: MINI MóDULO GPS SATELITAL DE MODO CUáDRU...

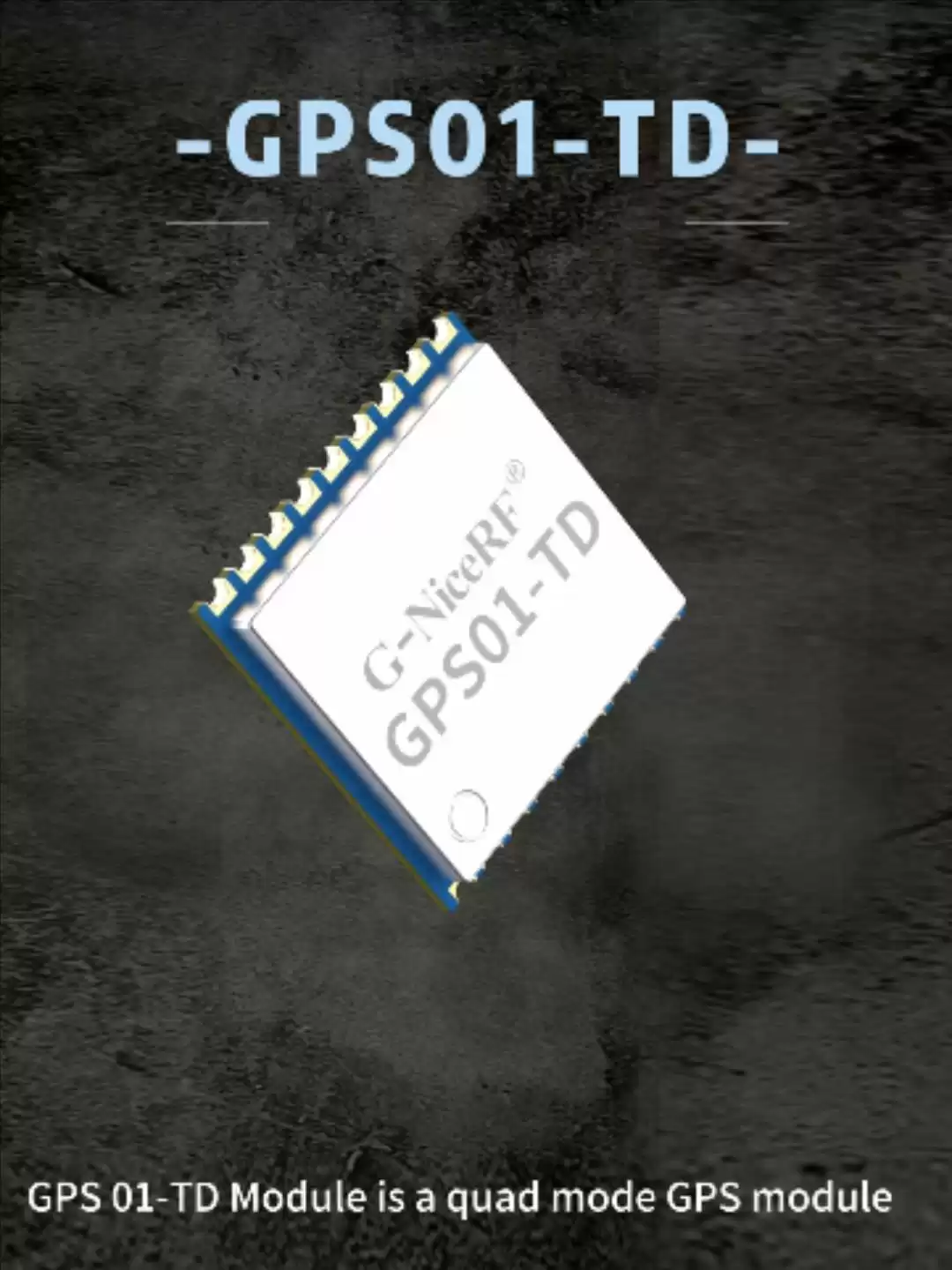

GPS01-TD: Mini módulo GPS satelital de modo cuádruple compatible con BDS/GPS/GLONASS/Galileo
El módulo GPS01-TD es un módulo Mini GPS de cuatro modos compatible con BDS/GPS/GLONASS/Galileo/QZSS/SBAS y totalmente compatible con BeiDou B3, lo que puede proporcionar a los usuarios soluciones de posicionamiento y navegación de alta calidad, potentes antiinterferencias y de bajo consumo.
| Parámetro | Descripción | Mínimo | Típico | Máximo | Unidad | Condición |
| Condiciones de funcionamiento | ||||||
| Rango de voltaje de funcionamiento | VCC | 3.0 | 3.3 | 3.5 | V | |
| V_BCKP | 2.5 | 3.3 | 3.5 | V | ||
| Rango de temperatura | Trabajar | -40 | 85 | °C | ||
| Almacenamiento | -40 | 125 | °C | |||
| Consumo actual | ||||||
| Recibir corriente | <35 | mamá | @Modo dual, VCC=3,3 V, V_BCKP=3,3 V | |||
| Corriente de sueño | < 25 | uA | VCC=0 V, V_BCKP=3,3 V | |||
| Parámetros de radiofrecuencia | ||||||
| Precisión de posicionamiento | Nivel | < 3 | metro | @Terreno abierto | ||
| Altitud | < 4.5 | metro | ||||
| Precisión de la medición de velocidad | <0,1 | metro | ||||
| Sensibilidad | captura | -147 | dBm | |||
| pista | -163 | dBm | ||||
| Ganancia de antena externa | 30 | dB | ||||
| Precisión de la medición de velocidad | < 0,1 | EM | ||||
| Es hora de la primera solución | Arranque en frío | < 28 | s | |||
| Arranque en caliente | 1 | s | ||||
| Reconquista | 1 | s | ||||
| Parámetros del puerto serie | ||||||
| Velocidad en baudios del puerto serie | 4800 | 115200 | 230400 | puntos básicos | ||
| Tasa de actualización de datos (modo único) | BDS/GPS/GLONASS/Galileo | 1 | 20 | Hz | Predeterminado 1 Hz | |
| Velocidad de actualización de datos (modo dual) | BDS+GPS | 1 | 10 | Hz | ||
| BDS+GLONASS | 1 | 10 | Hz | |||
| BDS+Galileo | 1 | 10 | Hz | |||
| GPS+GLONASS | 1 | 10 | Hz | |||
| GPS+Galileo | 1 | 10 | Hz | |||
| GLONASS + Galileo | 1 | 10 | Hz | |||
| Velocidad de actualización de datos (trimodo) | BDS+GPS+GLONASS | 1 | 10 | Hz | ||
| BDS+GPS+Galileo | 1 | 10 | Hz | |||
| Velocidad de actualización de datos (modo cuádruple) | BDS+GPS+GLONASS+Galileo | 1 | 10 | Hz | ||
| Tipo | GPS |
Características del mini módulo GPS GPS01-TD
- Compatible con BDS B1/B1C, GPS L1 C/A GLO L1OF, punto de frecuencia Gal E1
- Admite trabajo en modo único, modo dual y multimodo BDS/GPS/GLONASS/Galileo, se puede cambiar entre ellos mediante un comando, trabajo en modo triple BDS/GPS/GLO predeterminado
- Admite posicionamiento asistido por A-GNSS
- Admite fuente de alimentación a antena activa
- Con interfaz de entrada de energía de respaldo
- Soporte de arranque en caliente
- Admite reinicio externo
- Admite interfaz UART
- Sensibilidad de captura de arranque en frío de hasta -147 dBm. Sensibilidad de seguimiento de hasta -163 dBm.
Aplicaciones del mini módulo GPS GPS01-TD
- Productos de posicionamiento personal y navegación
- Posicionamiento y navegación de vehículos y barcos
- Internet de las cosas
- Dispositivo portátil de mano
El método de conexión de la antena activa es el siguiente:
El método de conexión de la antena pasiva es el siguiente:
| Número PIN | Definición de pin | E/S | Nivel estándar | Descripción |
| 1, 10, 12 | Tierra | — | Tierra de energía | |
| 2 | TXD | Oh | 0-3,5 V | Interfaz serial |
| 3 | RXD | I | 0-3,5 V | Interfaz serial |
| 4 | 1 PPS | Oh | 0-3,5 V | 1 salida de pulso por segundo |
| 5 | EXT_INT0 | I | 0-3,5 V | Reservado |
| 6 | V_BCKP | I | 2,5-3,5 V | Entrada de energía de respaldo |
| 7 | VCC_IO | — | 3,0-3,5 V | Entrada de energía de E/S |
| 8 | VCC | — | 3,0-3,5 V | Entrada de alimentación principal |
| 9 | nREINICIAR | I | 0-3,5 V | Reinicio externo, nivel bajo activo. No se puede conectar a tierra mediante condensador. |
| 11 | RF_IN | I | Entrada de antena | |
| 13 | ANT_ON | Oh | 0-3,5 V | Reservado |
| 14 | VCC_RF | Oh | VCC | Salida de 3,3 V, alimentada por la antena o LNA, no exceda los 20 mA |
| 15、18 | CAROLINA DEL NORTE | — | ||
| 16 | Adventista del Séptimo Día | E/S | 0-3,5 V | Interfaz I2C |
| 17 | SCL | I | 0-3,5 V | Interfaz I2C |
