Modulación: DSSS
Interfaz: SPI
Potencia de salida: 100 mW
Frecuencia: 433MHz,470 MHz,868 MHz,915 MHz

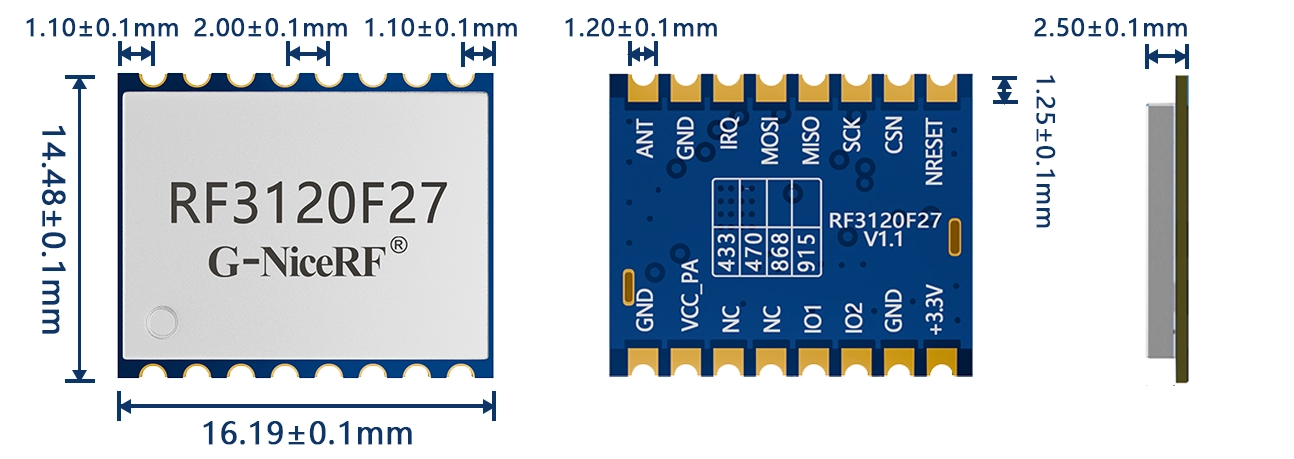

Tamaño (mm):16.19*14.48

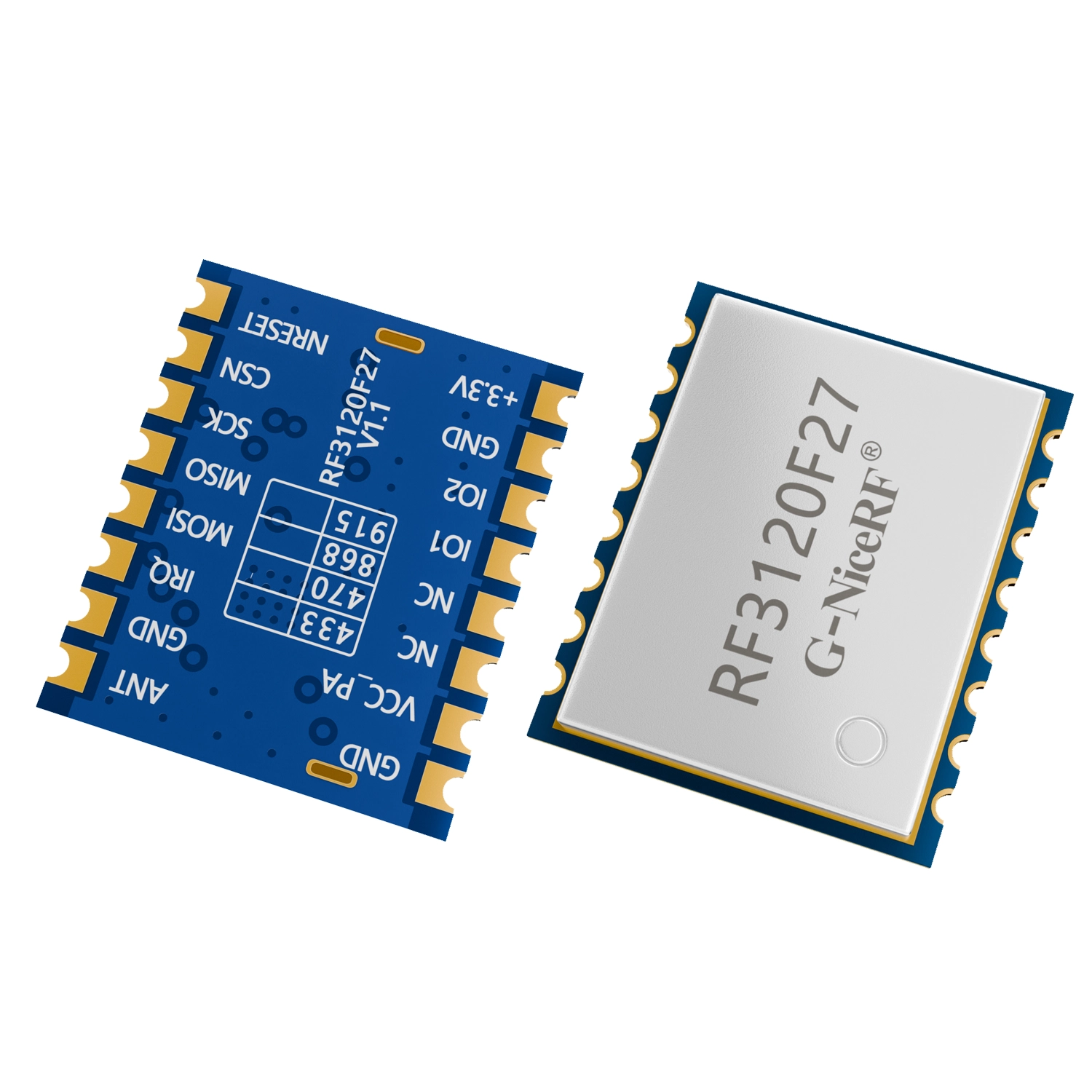

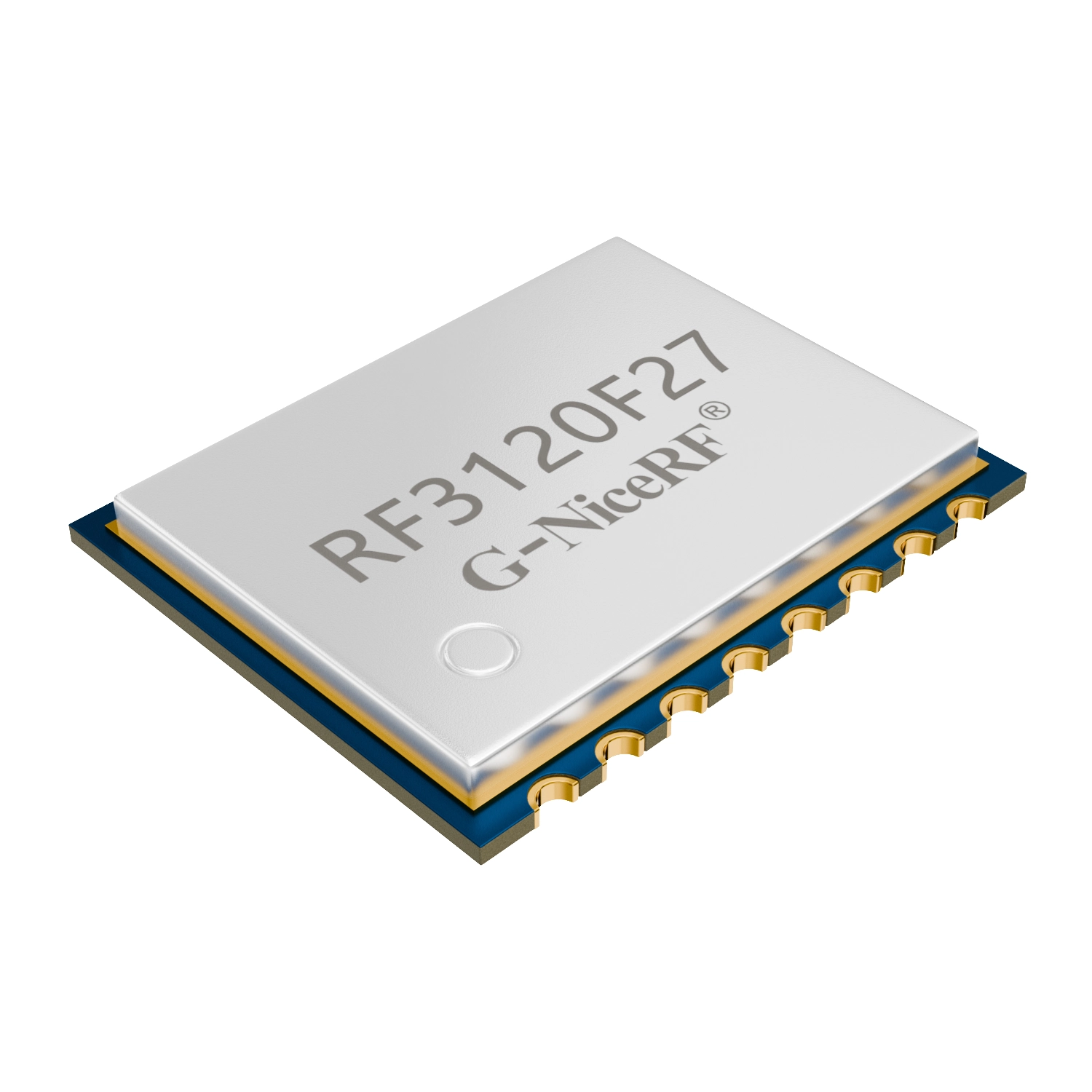

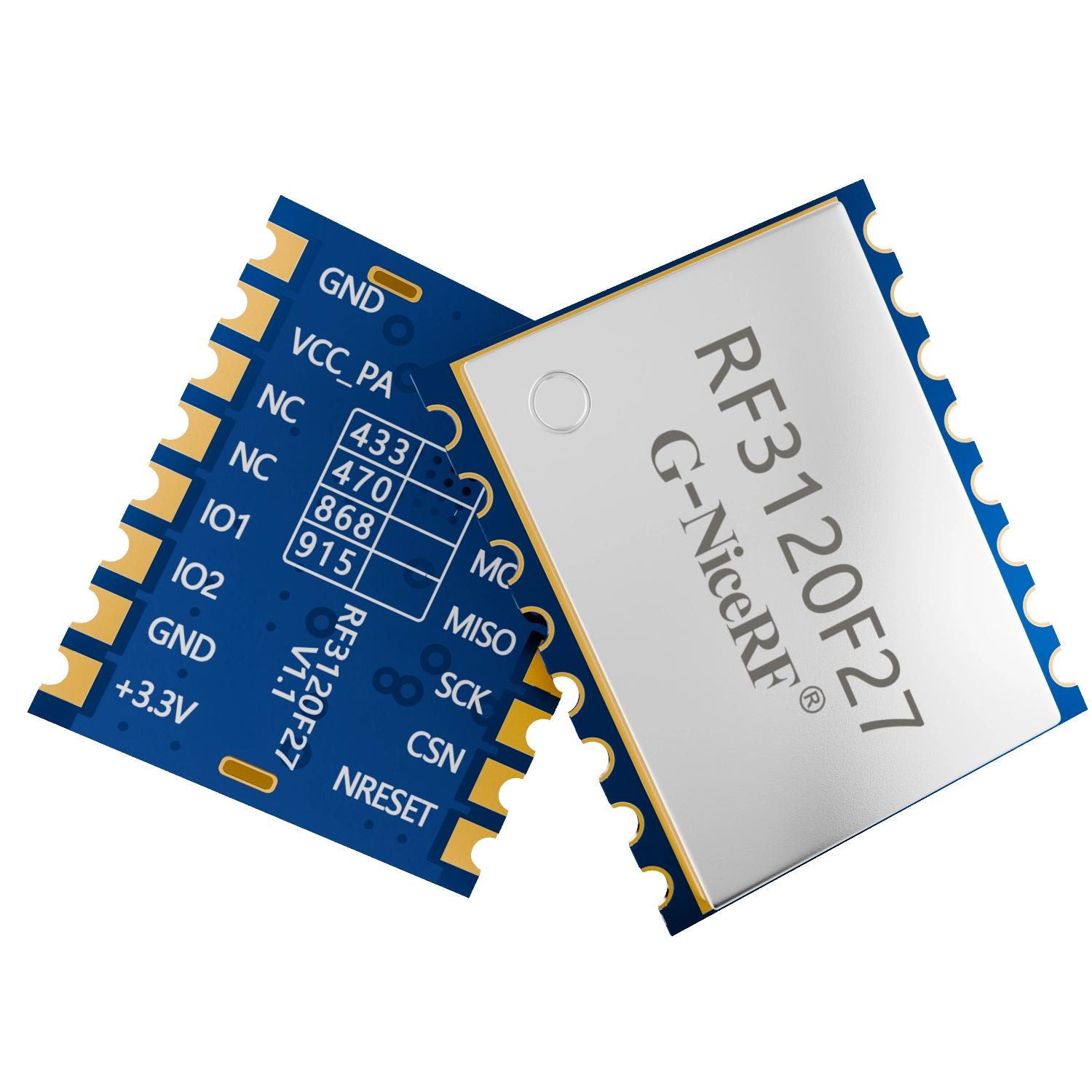

El RF3120F27 es un chip transceptor inalámbrico de alto rendimiento y bajo consumo que admite comunicación inalámbrica semidúplex. Opera en las bandas de frecuencia de 433/470/868/915 MHz y puede personalizarse para frecuencias de 190 a 1110 MHz. Este chip ofrece una sólida capacidad antiinterferente, alta sensibilidad, alta potencia de transmisión, bajo consumo de energía y un amplio alcance de comunicación. Ofrece una sensibilidad máxima de recepción de -124 dBm y una potencia máxima de salida de 29 dBm. Además, admite diversos formatos de paquetes de datos y múltiples esquemas de codificación/decodificación, lo que permite una integración flexible en una amplia gama de aplicaciones.
Parámetro | Mínimo | Típico | Máximo | Unidad | Condición |
Condición de operación | |||||
Voltaje de trabajo | 2 | 3.3 | 3.6 | V | Pin del módulo +3,3 V |
3.3 | 4.0 | 5.0 | V | Pin VCC_PA del módulo | |
Rango de temperatura | -40 | 85 | °C | ||
Consumo actual | |||||
Corriente RX | 6.1 | mamá | Modo @DCDC | ||
<10 | mamá | Modo @LDO | |||
Corriente TX | <700 | mamá | @5 V, 29 dBm | ||
Corriente de sueño | 1 | uA | |||
Parámetro de RF | |||||
Rango de frecuencia | 40 0 | 433 | 4 70 | megahercio | @433 MHz |
470 | 490 | 510 | megahercio | @4 7 0 MHz | |
850 | 868 | 890 | megahercio | a 868 MHz | |
900 | 915 | 930 | megahercio | a 915 MHz | |
Tasa de modulación | 2 | 500 | Kbps | 2(G)FSK | |
Potencia de salida | 9 | 2 9 | dBm | @4,2 V | |
Sensibilidad de recepción | -1 24 | dBm | @ DR=2,4 Kpbs, Fdev=1,2 kHz | ||
Rango de voltaje de funcionamiento: 3,3-5,5 V
Rango de frecuencia: 433/470/868/915 MHz
Sensibilidad: -124dBm a 2,4 Kbps
Potencia máxima de salida: 29 dBm a 5 V
Corriente de recepción baja: 6,1 mA a CC/CC
Corriente de reposo < 1,0 uA
Velocidad de transferencia de datos: 2-500 Kbps a 2(G)FSK,MSK
Admite RSSI y LQI
Admite control automático de frecuencia (AFC)
Admite recepción y transmisión de ciclo de trabajo
Admite ACK automático
Admite transmisión transparente y modo de paquetes.
Admite blanqueamiento de datos, FEC, CRC, codificación Manchester y otras funciones.
Gestión inteligente del agua
Agricultura inteligente
Atención médica inteligente
Comunidad inteligente
Lucha inteligente contra incendios
Fábrica inteligente

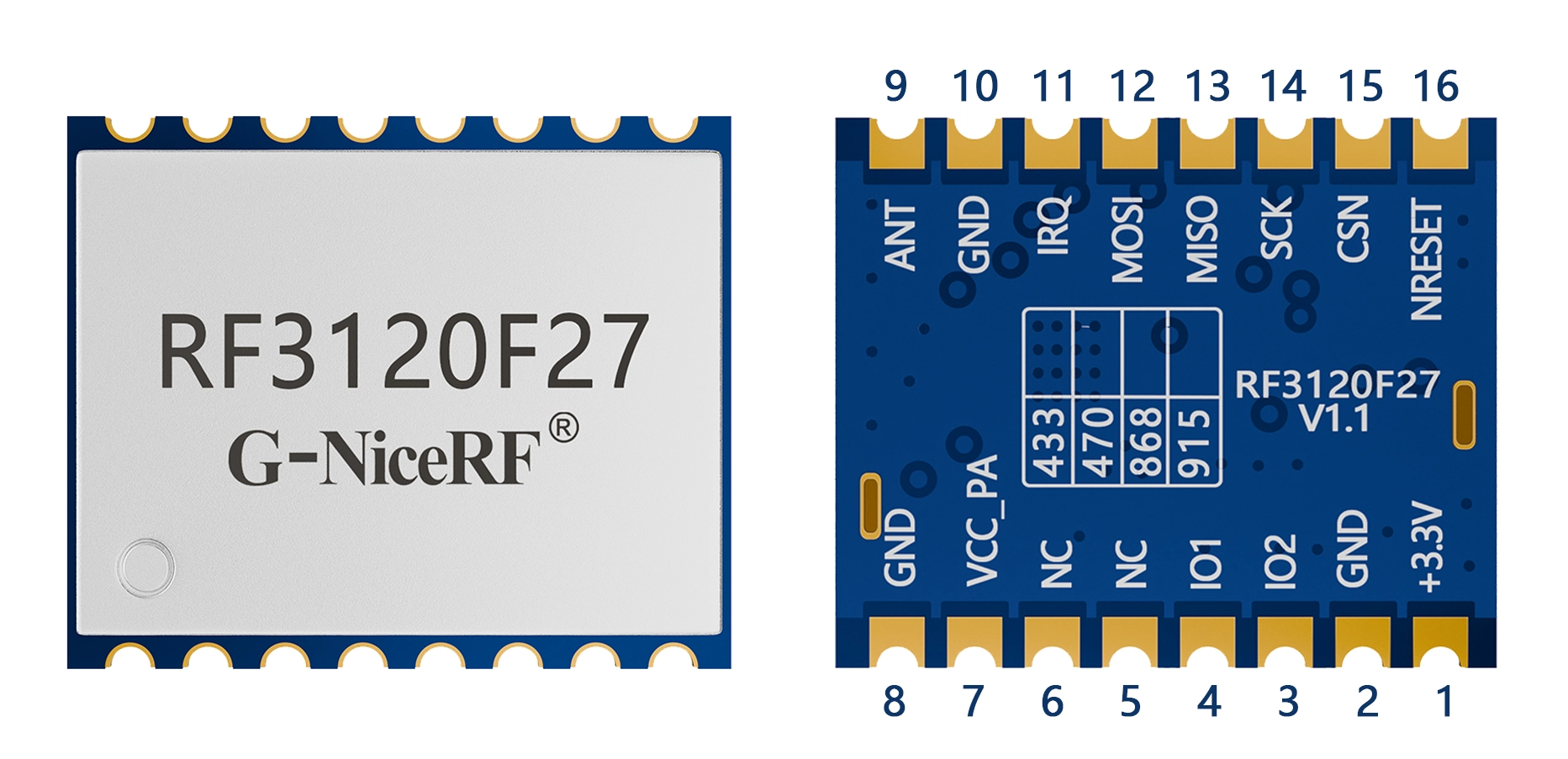

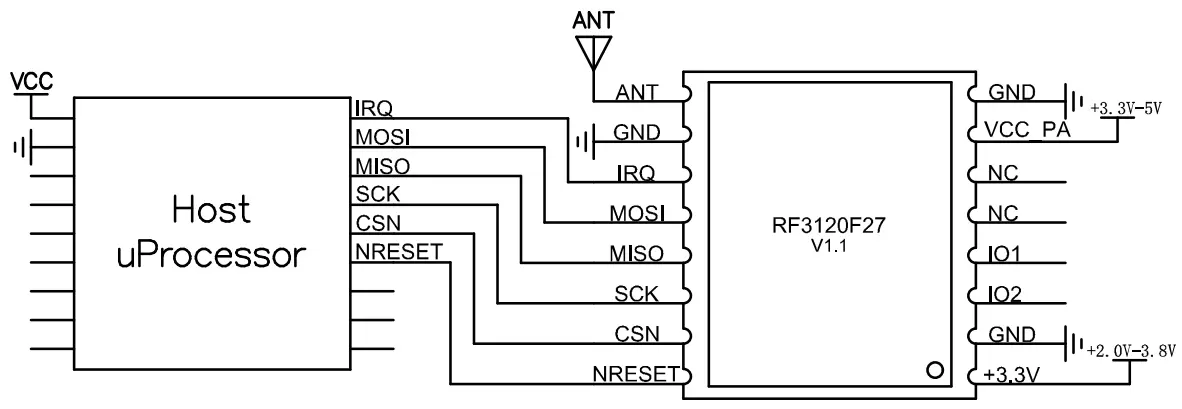

Pin NO | Nombre del pin | IO | Descripción |
1 | +3,3 V | Pin de fuente de alimentación del chip interno, con un rango de voltaje de 2,0 a 3,6 V | |
2,8,10 | Tierra | Terminal negativo de la fuente de alimentación externa | |
3 | IO2 | 0-3,3 V | Conéctese al pin GPI O02 del chip ; consulte la hoja de datos del chip para conocer las funciones específicas |
4 | IO1 | 0-3,3 V | Conéctese al pin GPI O01 del chip ; consulte la hoja de datos del chip para conocer las funciones específicas |
5,6 | CAROLINA DEL NORTE | ||
7 | VCC_PA | Pin de alimentación del amplificador de potencia interno, voltaje recomendado: 3,7–5,0 V. Un voltaje más alto resulta en una mayor potencia de salida. | |
9 | HORMIGA | Conectar a una antena externa de 50Ω | |
11 | IRQ | 0-3,3 V | Señal de interrupción |
12 | MOSI | 0-3,3 V | Señal de entrada de datos SPI |
13 | MISO | 0-3,3 V | Señal de salida de datos SPI |
14 | SCK | 0-3,3 V | Reloj serie SPI |
15 | CSN | 0-3,3 V | Señal de selección de chip SPI |
16 | NRESET | 0-3,3 V | Restablecer PIN |
