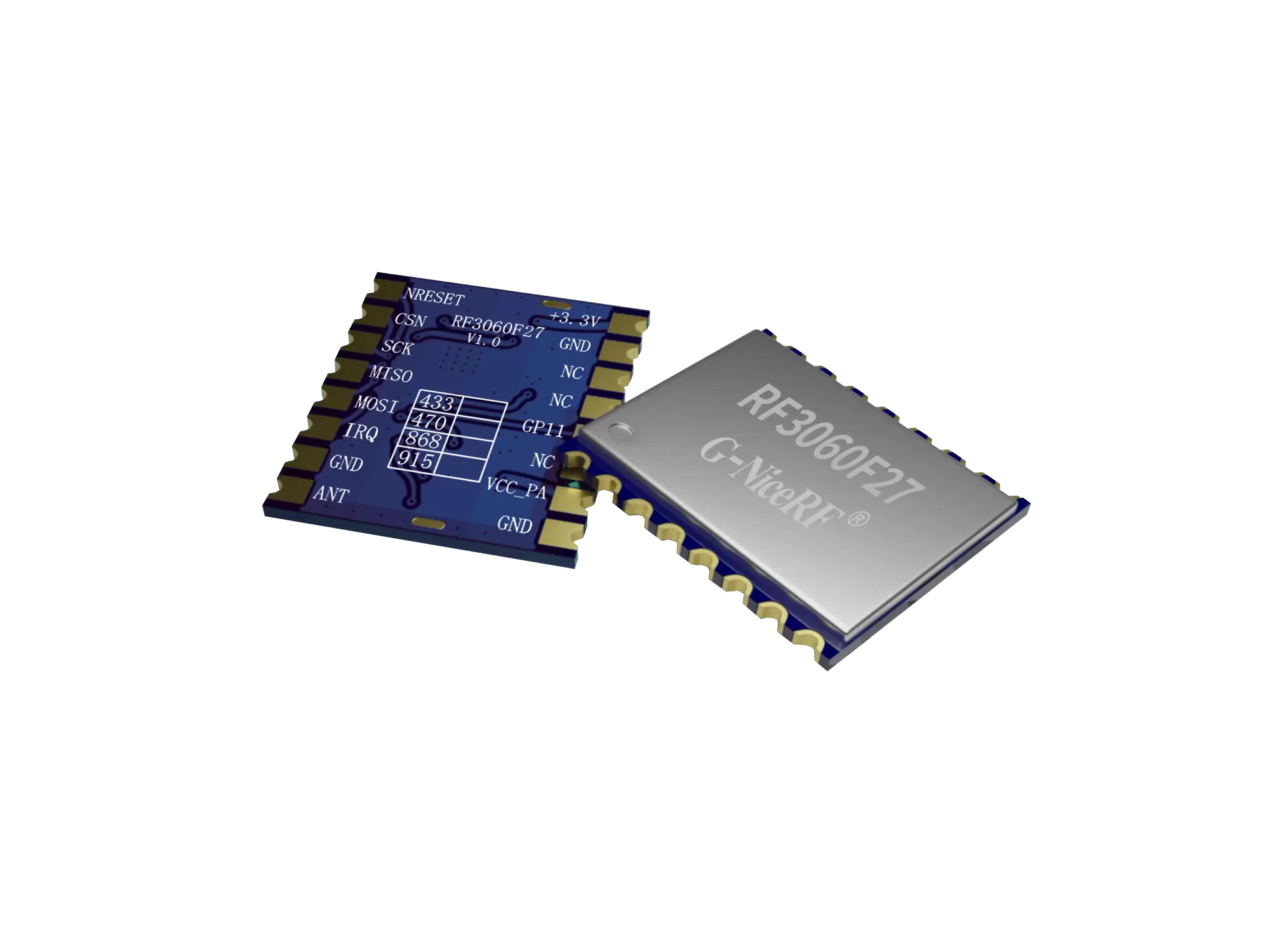

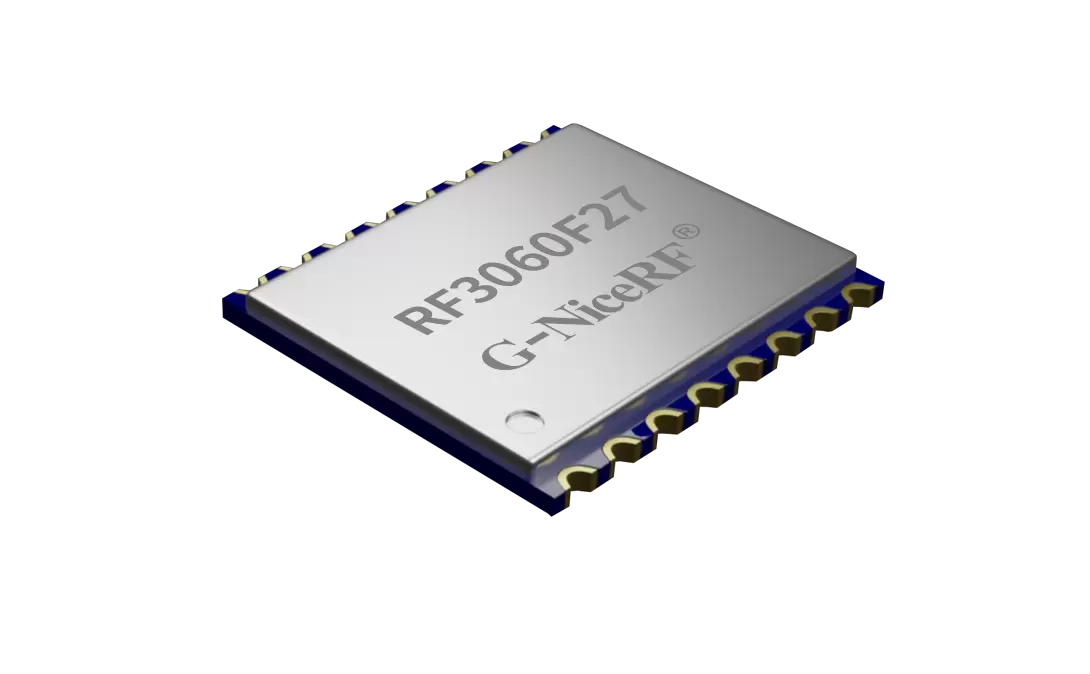

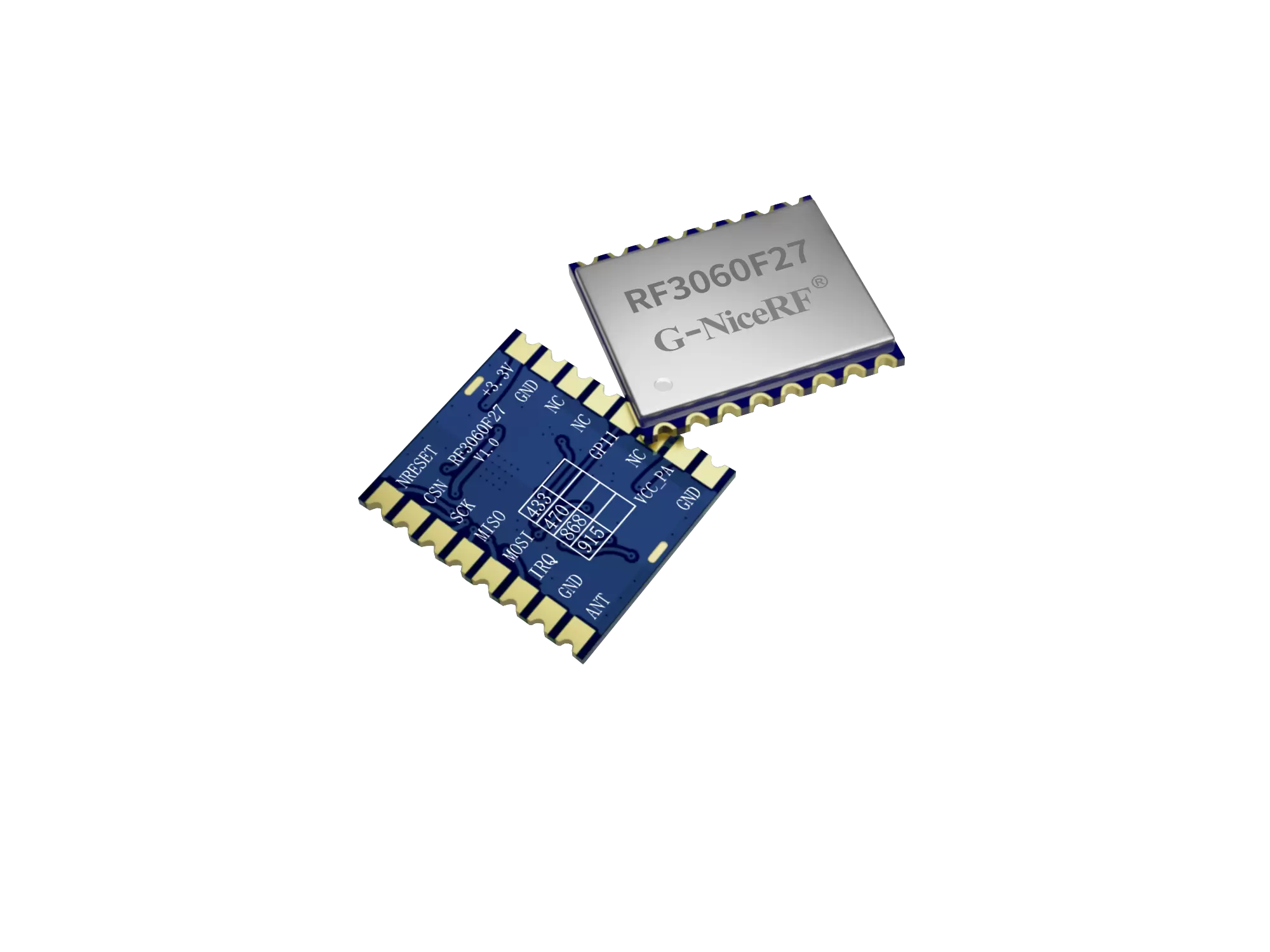

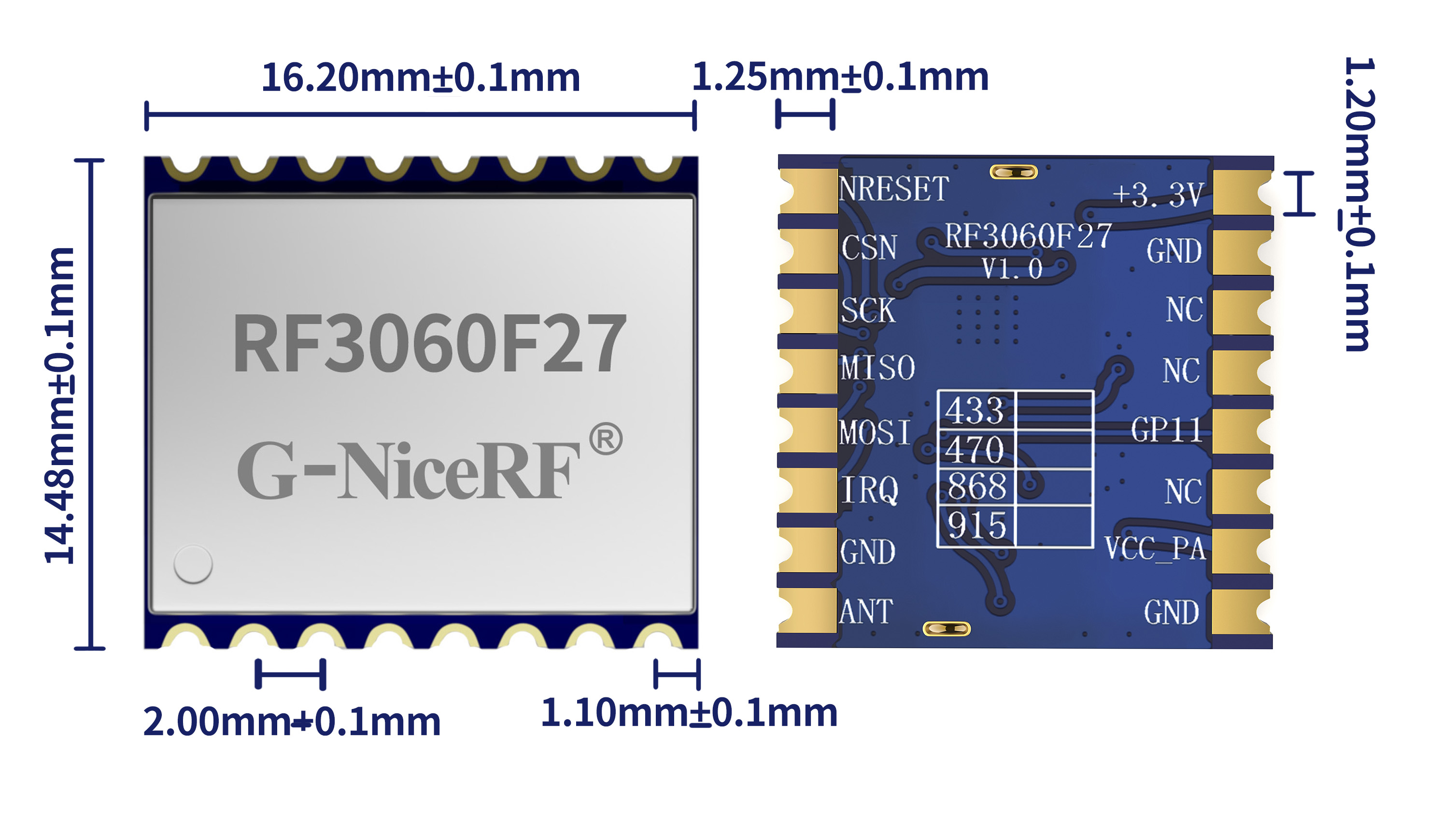

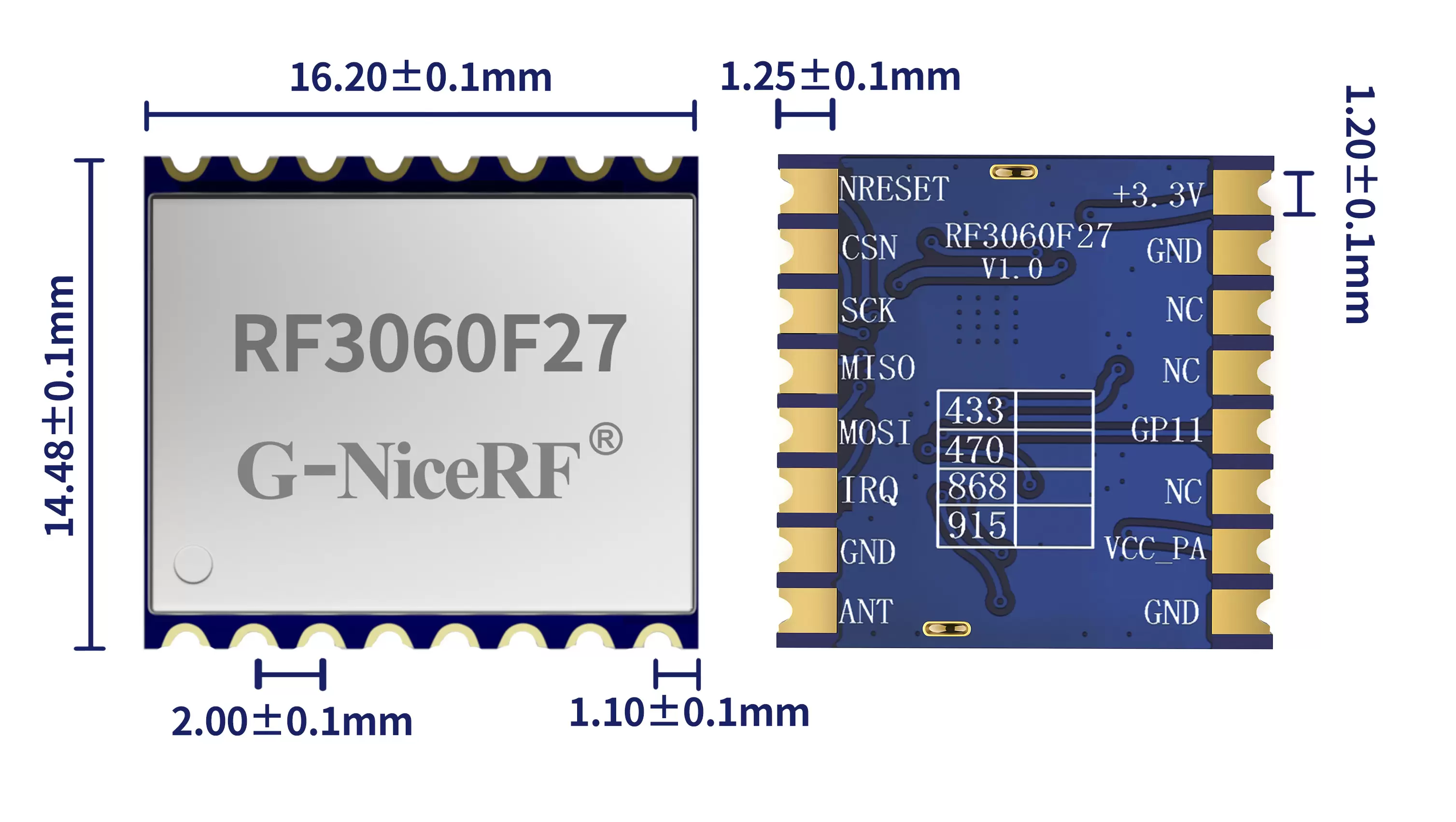

RF3060F27: módulo transceptor inalámbrico de 500 mW
El RF3060F27 es un módulo de alta potencia fabricado con un chip transceptor inalámbrico de bajo consumo y largo alcance que utiliza tecnología de modulación y demodulación DSSS. Admite comunicación inalámbrica semidúplex y se caracteriza por su alta capacidad antiinterferencias, alta sensibilidad, bajo consumo de energía, tamaño compacto y un alcance de transmisión ultralargo. Ofrece una sensibilidad máxima de -135 dBm y una potencia de salida máxima de 27 dBm, lo que proporciona un presupuesto de enlace líder en la industria, lo que lo convierte en la mejor opción para transmisiones de larga distancia y aplicaciones con altos requisitos de confiabilidad.
El RF3060F27 utiliza estrictamente tecnología sin plomo para su producción y pruebas, cumpliendo con las normas RoHS y Reach.
DESCARGAR
-
SIN DATOS
Parámetro | Mínimo | Típico | Máximo | Unidad | Condición |
Condición de operación | |||||
Voltaje de trabajo | 2 | 3.3 | 3.6 | V | Pin del módulo +3,3 V |
3.3 | 4.0 | 5.0 | V | Pin VCC_PA del módulo | |
Rango de temperatura | -40 | 85 | °C | ||
Consumo actual | |||||
Corriente RX | 6.2 | mamá | Modo @DCDC | ||
8.9 | mamá | Modo @LDO | |||
Corriente TX | 450 | mamá | @5v,27dBm | ||
Corriente de sueño | 1 | uA | |||
Parámetro de RF | |||||
Rango de frecuencia | 40 8 | 433 | 4 50 | megahercio | @433 MHz |
470 | 490 | 510 | megahercio | @4 7 0 MHz | |
Tasa de modulación | 0.5 | 59.9 | Kbps | LoRa | |
Potencia de salida | - 8 | 2 7 | dBm | ||
Sensibilidad de recepción | -13 5 | dBm | @LoRa ancho de banda = 62,5 kHz_SF = 9 _CR=4/5 | ||
Características
- Rango de frecuencia: 433/470 MHz
- TCXO incorporado, error de frecuencia 0,5 ppm
- Sensibilidad: -135dBm a 60,5 KHz, 0,5 Kbps
- Potencia máxima de salida: > 27dBm a 5 V
- Corriente de recepción baja: 6 mA a CC/CC
Corriente de reposo < 1,0 uA
Velocidad de transferencia de datos: 0,5-59,9 Kbps @LoRa
Admite ancho de banda: 125/250/500 KHz
Admite factor SF: 5–9, reconocimiento automático
Admite velocidades de datos: 4/5, 4/6, 4/7, 4/8
Admite función CAD
Aplicaciones
Fábrica inteligente
Gestión inteligente del agua
Agricultura inteligente
Atención médica inteligente
Comunidad inteligente
Lucha inteligente contra incendios

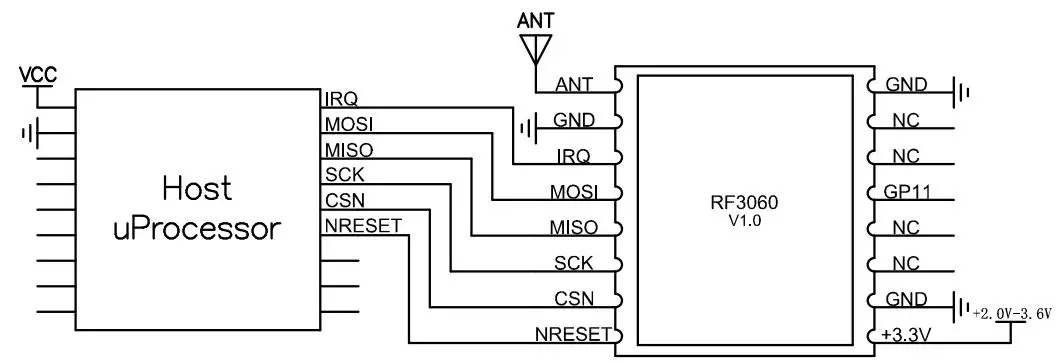

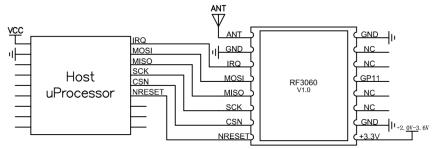

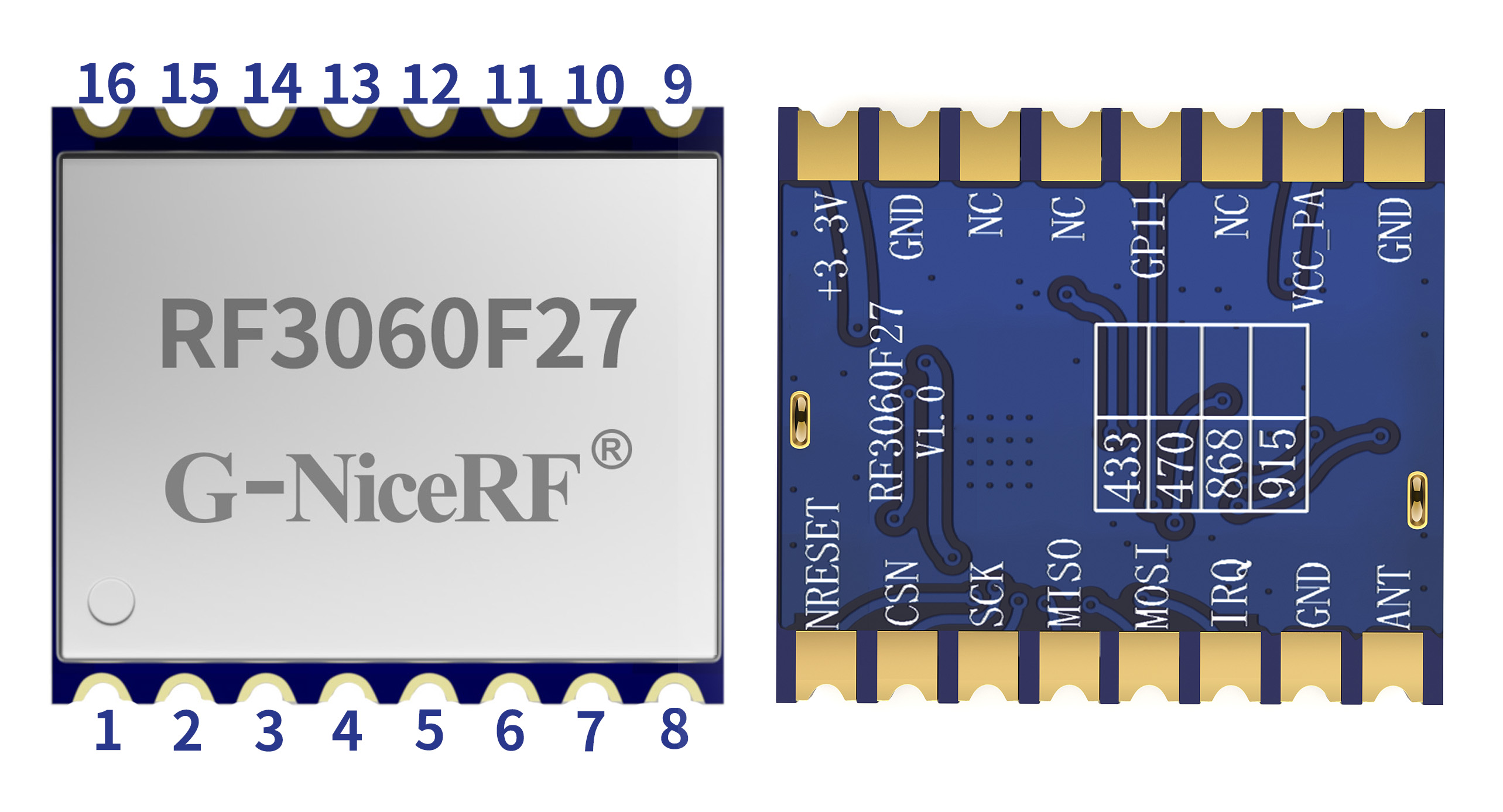

Pin NO | Nombre del pin | Nivel IO | Descripción |
1 | +3,3 V | Pin de fuente de alimentación del chip interno, rango de voltaje: 2,0-3,6 V | |
2,8,10 | Tierra | Terminal negativo de la fuente de alimentación externa | |
3 , 4, 6, | CAROLINA DEL NORTE | ||
5 | GP11 | 0-3,3 V | Conéctese al pin GPIO11 del chip; consulte la hoja de datos del chip para conocer las funciones específicas |
7 | VCC_PA | Pin de fuente de alimentación del circuito amplificador de potencia interno, recomendado Voltaje: 3,7-5,0 V. Cuanto mayor sea el voltaje, mayor será la potencia. | |
9 | HORMIGA | Conexión de antena externa de 50 Ω | |
11 | IRQ | 0-3,3 V | Señal de interrupción |
12 | MOSI | 0-3,3 V | Señal de entrada de datos SPI |
13 | MISO | 0-3,3 V | Señal de salida de datos SPI |
14 | SCK | 0-3,3 V | Reloj serie SPI |
15 | CSN | 0-3,3 V | Señal de selección de chip SPI |
16 | NRESET | 0-3,3 V | Restablecer PIN |
