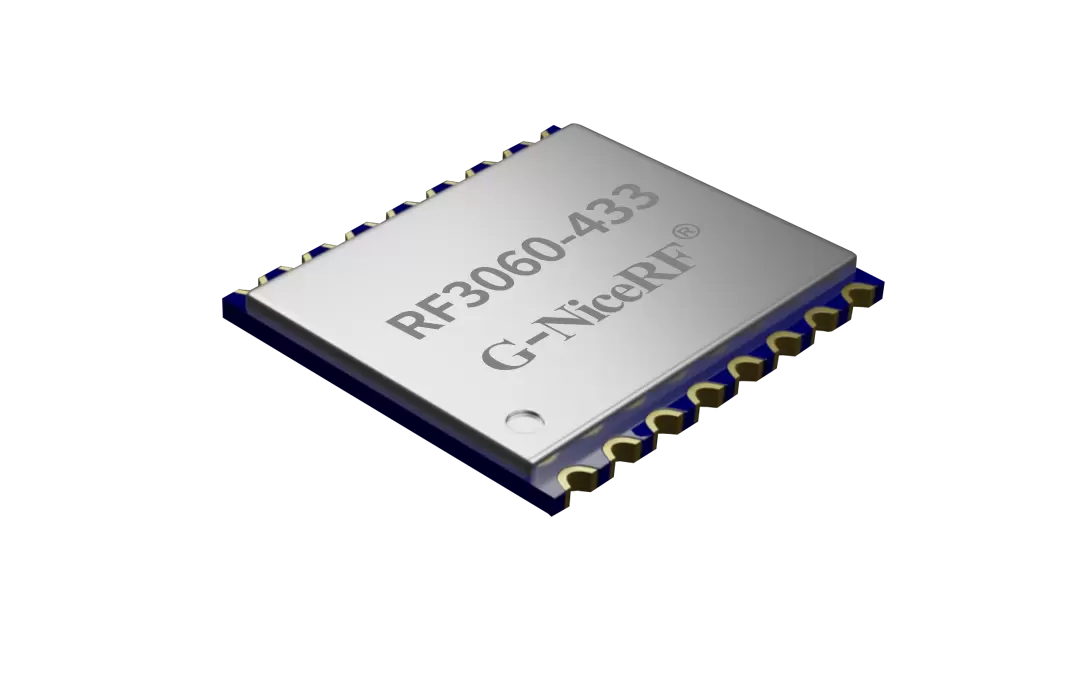

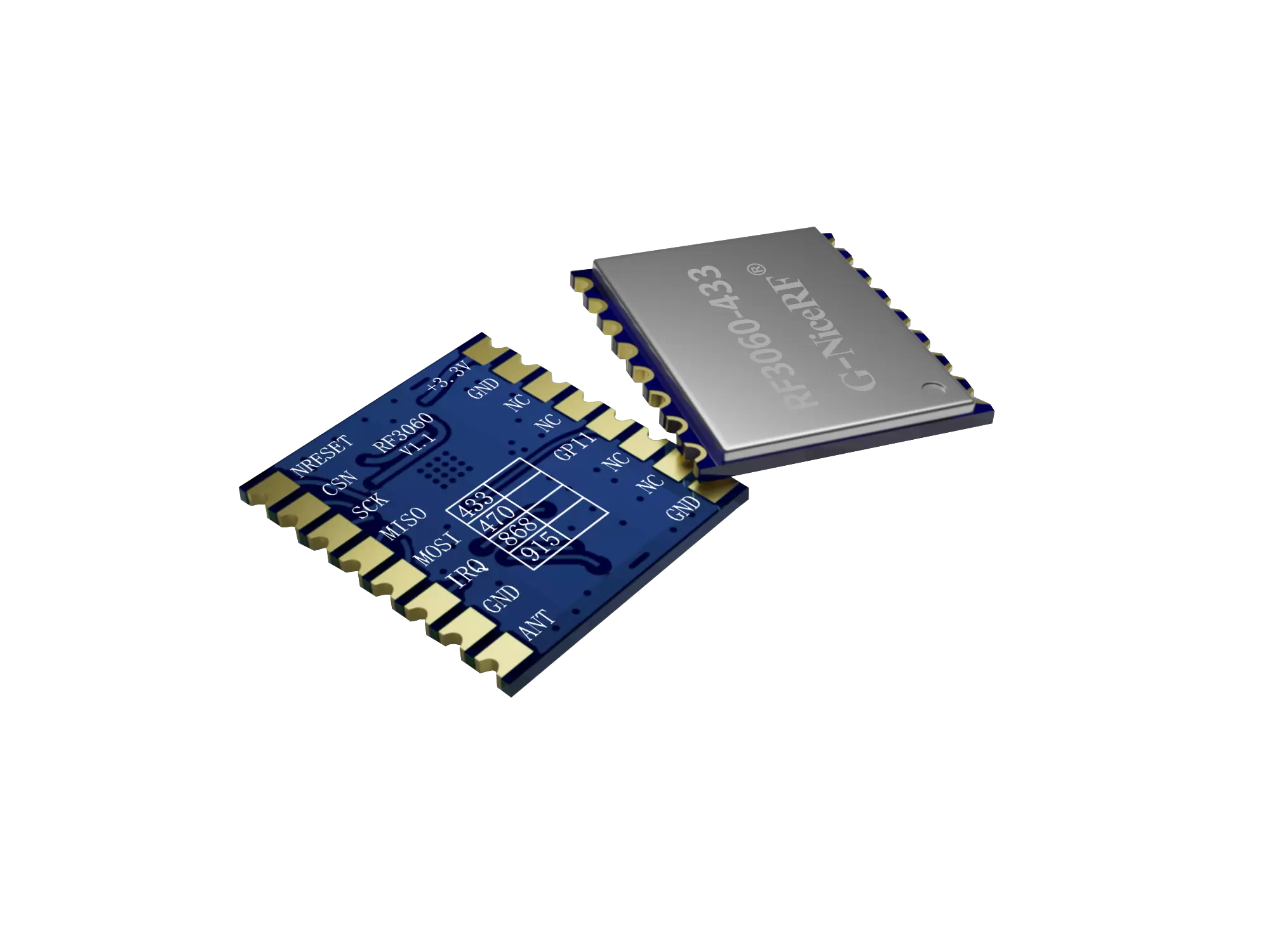

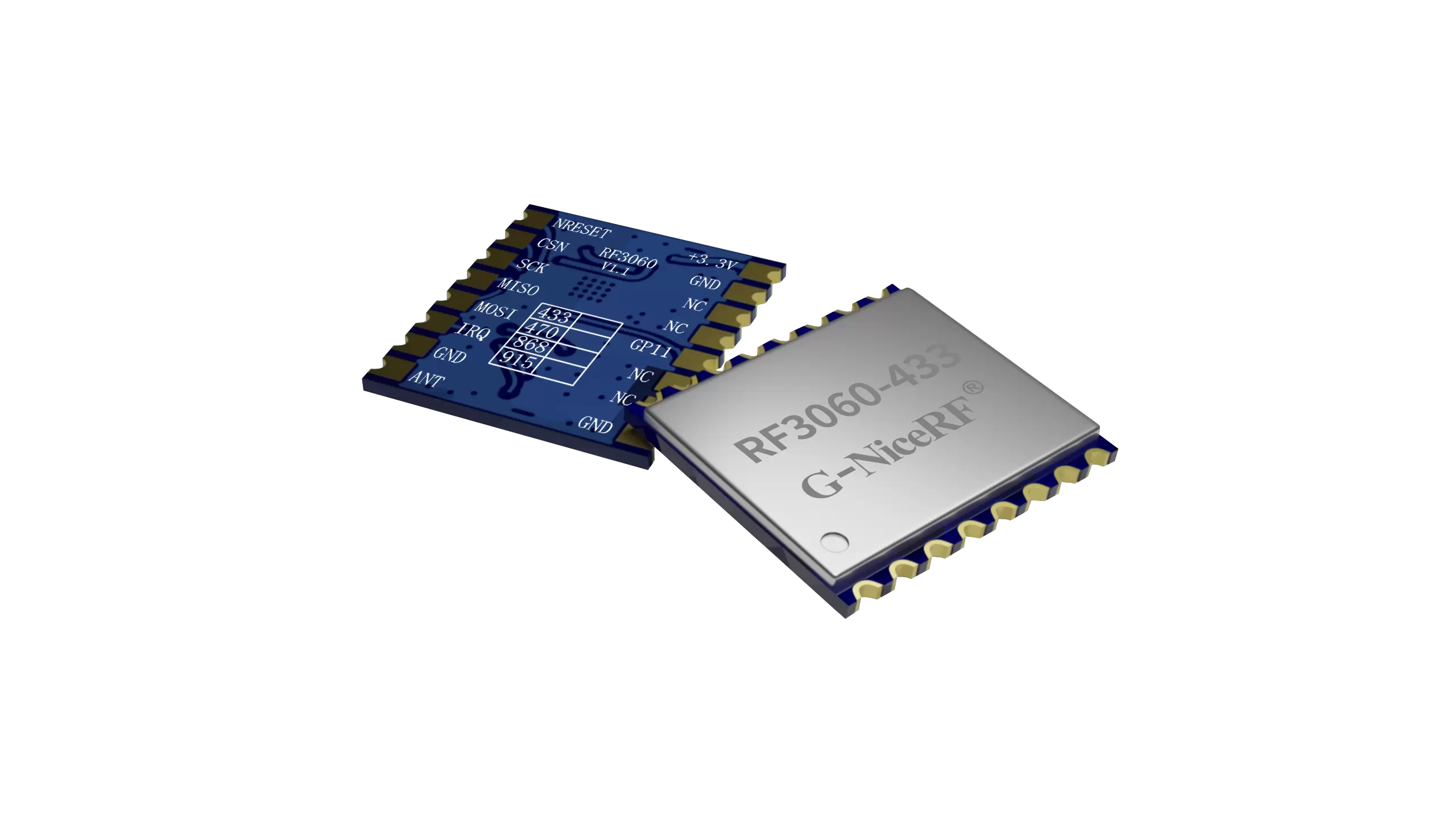

RF3060: Módulo transceptor inalámbrico de 100 mW con oscilador de cristal TCXO
El RF3060 es un módulo basado en un chip transceptor inalámbrico de bajo consumo y largo alcance que utiliza tecnología de modulación y demodulación DSSS. Admite comunicación inalámbrica semidúplex y utiliza un oscilador de cristal TCXO, lo que ofrece alta capacidad antiinterferente, alta sensibilidad, bajo consumo de energía y un alcance de transmisión ultralargo. Presenta una sensibilidad máxima de -129 dBm y una potencia de salida máxima de 20 dBm, lo que proporciona un presupuesto de enlace líder en la industria, lo que lo convierte en la mejor opción para transmisiones de larga distancia y aplicaciones con altos requisitos de confiabilidad.
El RF3060 utiliza estrictamente tecnología sin plomo para su producción y pruebas, cumpliendo con las normas RoHS y Reach.
DESCARGAR
-
SIN DATOS
Parámetro | Mínimo | Típico | Máximo | Unidad | Condición |
Condición de operación | |||||
Voltaje de trabajo | 2 | 3.3 | 3.6 | V | |
Rango de temperatura | -40 | 85 | °C | ||
Consumo actual | |||||
Corriente RX | 8.9 | mamá | Modo @LDO | ||
6.2 | mamá | @ Modo DCDC | |||
Corriente TX | 120 | mamá | @20dBm | ||
Corriente de sueño | 1 | uA | |||
Parámetro de RF | |||||
Rango de frecuencia | 40 8 | 433 | 4 50 | megahercio | @433 MHz |
470 | 490 | 510 | megahercio | @4 7 0 MHz | |
8 5 0 | 868 | 890 | megahercio | @868 MHz | |
900 | 915 | 930 | megahercio | @915 MHz | |
Tasa de modulación | 0.5 | 59.9 | Kbps | LoRa | |
Potencia de salida | - 30 | 20 | dBm | ||
Sensibilidad de recepción | -1 29 | dBm | @LoRa ancho de banda = 125 KHz_SF = 9 _CR=4/5 | ||
Características
Rango de voltaje de funcionamiento: 2,0-3,6 V
Rango de frecuencia: 433/470/868/915 MHz
TCXO incorporado, error de frecuencia 0,5 ppm
- Sensibilidad: -129dBm a 125 KHz, 0,5 Kbps
- Potencia máxima de salida: 20 dBm
- Corriente de recepción baja: 6 mA a CC/CC
- Corriente de reposo < 1,0 uA
Velocidad de transferencia de datos: 0,5-59,9 Kbps @LoRa
Admite ancho de banda: 125/250/500 KHz
Admite factor SF: 5–9, reconocimiento automático
Admite velocidades de datos: 4/5, 4/6, 4/7, 4/8
Admite función CAD
Aplicaciones
Fábrica inteligente
Gestión inteligente del agua
Agricultura inteligente
Atención médica inteligente
Comunidad inteligente
Lucha inteligente contra incendios

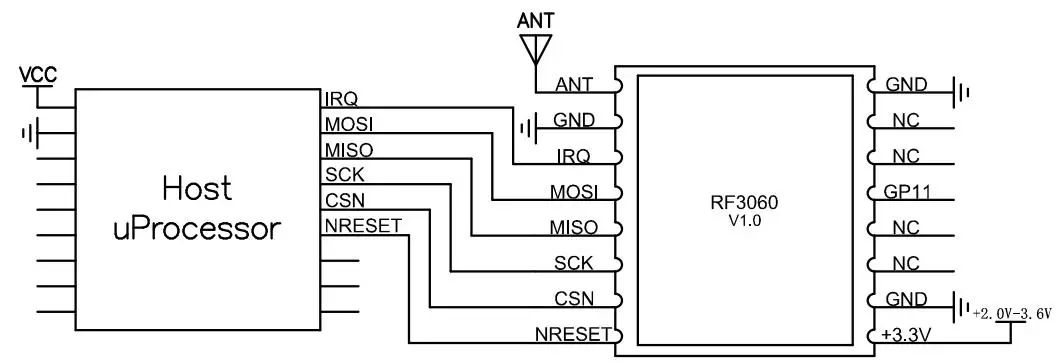

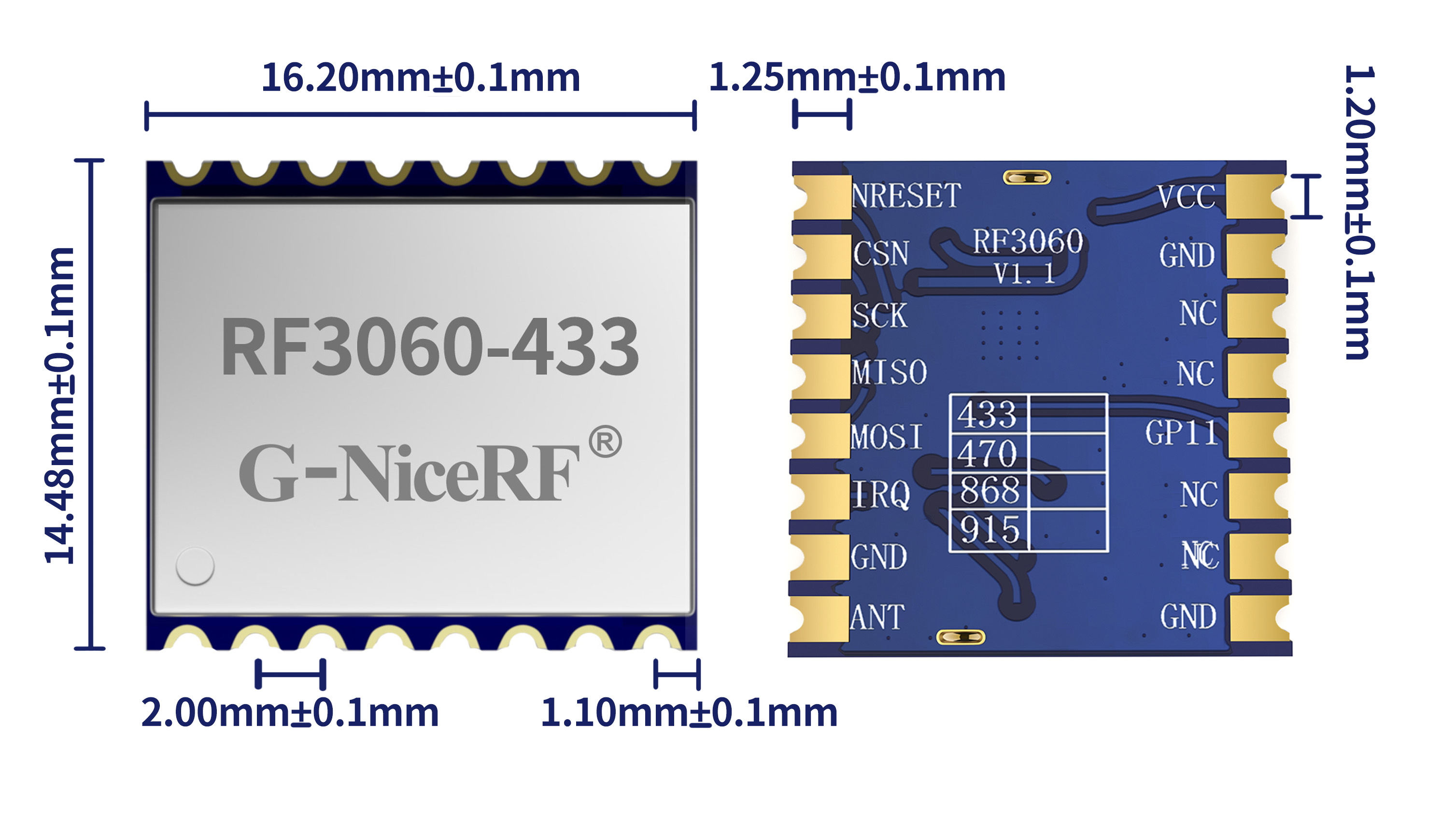

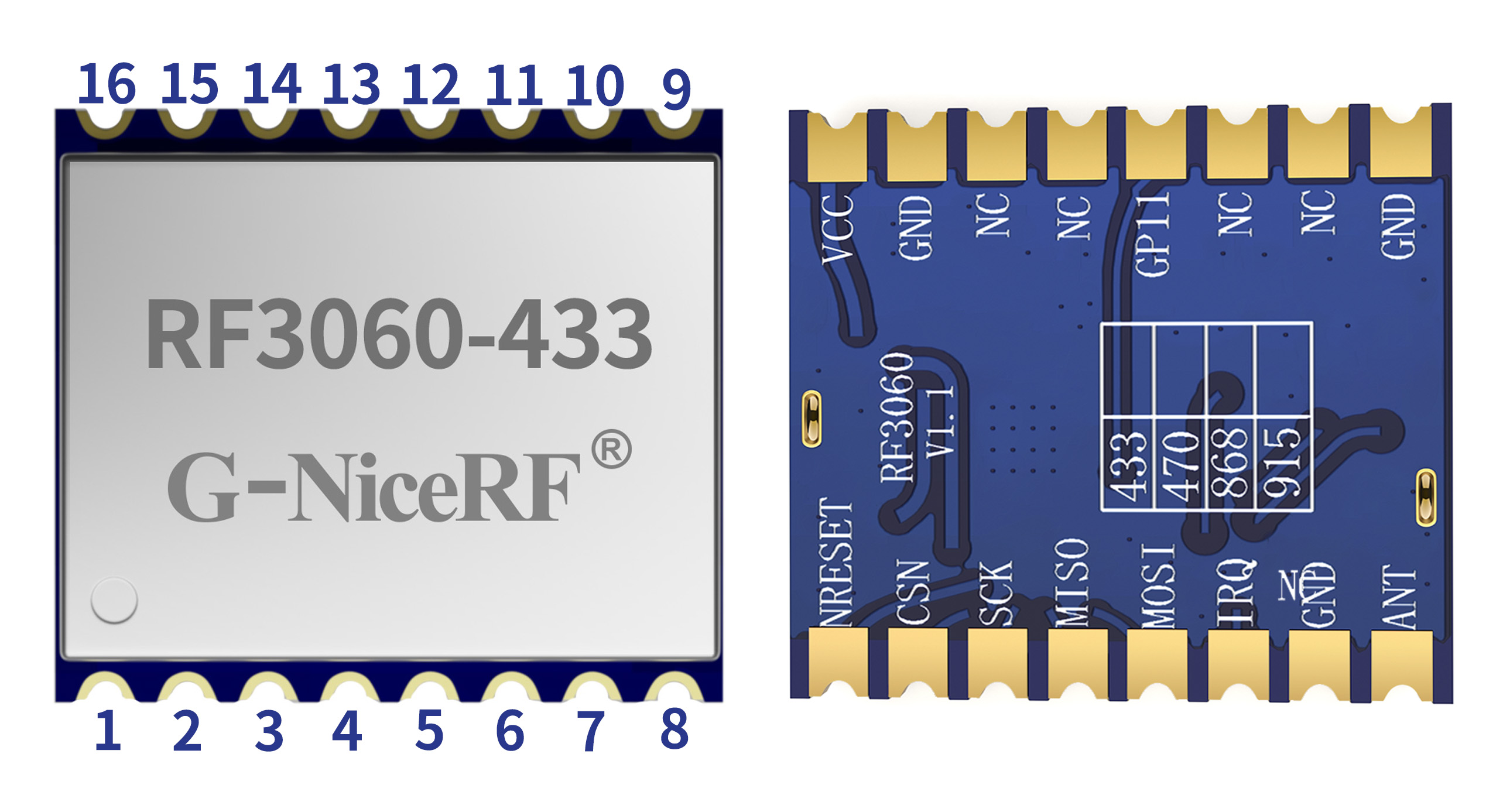

Pin NO | Nombre del pin | Nivel IO | Descripción |
1 | +3,3 V | Terminal positivo de la fuente de alimentación externa | |
2,8,10 | Tierra | Terminal negativo de la fuente de alimentación externa | |
3 , 4, 6, 7 | CAROLINA DEL NORTE | ||
5 | GP11 | 0-3,3 V | Conéctese al pin GPIO11 del chip; consulte la hoja de datos del chip para conocer las funciones específicas |
9 | HORMIGA | Conectar a una antena externa de 50Ω | |
11 | IRQ | 0-3,3 V | Señal de interrupción |
12 | MOSI | 0-3,3 V | Señal de entrada de datos SPI |
13 | MISO | 0-3,3 V | Señal de salida de datos SPI |
14 | SCK | 0-3,3 V | Reloj serie SPI |
15 | CSN | 0-3,3 V | Señal de selección de chip SPI |
16 | NRESET | 0-3,3 V | Restablecer PIN |
