Mini3060: Módulo transceptor inalámbrico de 100 mW Tamaño ultracompacto
El Mini3060 es un módulo basado en un chip transceptor inalámbrico de bajo consumo y largo alcance que utiliza tecnología de modulación y demodulación DSSS. Admite comunicación inalámbrica semidúplex y utiliza un oscilador de cristal TCXO, lo que ofrece alta capacidad antiinterferente, alta sensibilidad, bajo consumo de energía y un alcance de transmisión ultralargo. Presenta una sensibilidad máxima de -129 dBm y una potencia de salida máxima de 20 dBm, lo que proporciona un presupuesto de enlace líder en la industria, lo que lo convierte en la mejor opción para transmisiones de larga distancia y aplicaciones con altos requisitos de confiabilidad.
El Mini3060 utiliza estrictamente tecnología sin plomo para su producción y pruebas, cumpliendo con las normas RoHS y Reach.
DESCARGAR
-
SIN DATOS
Parámetro | Mínimo | Típico | Máximo | Unidad | Condición |
Condición de operación | |||||
Voltaje de trabajo | 2 | 3.3 | 3.6 | V | |
Rango de temperatura | -40 | 85 | °C | ||
Consumo actual | |||||
Corriente RX | 4.5 | mamá | Modo @DCDC | ||
7.4 | mamá | Modo @LDO | |||
Corriente TX | < 1 1 0 | mamá | @20dBm | ||
Corriente de sueño | < 1 | uA | |||
Parámetro de RF | |||||
Rango de frecuencia | 40 8 | 433 | 4 50 | megahercio | @433 MHz |
470 | 490 | 510 | megahercio | @4 7 0 MHz | |
8 5 0 | 868 | 890 | megahercio | @868 MHz | |
900 | 915 | 930 | megahercio | @915 MHz | |
Tasa de modulación | 0.5 | 59.9 | Kbps | LoRa | |
Potencia de salida | - 30 | 20 | dBm | ||
Sensibilidad de recepción | -1 29 | dBm | @LoRa ancho de banda = 125 KHz_SF = 9 _CR=4/5 | ||
Características del módulo inalámbrico Mini3060
Rango de voltaje de funcionamiento: 2,0-3,6 V
Rango de frecuencia: 433/470/868/915 MHz
Sensibilidad: -129dBm a 125 KHz, 0,5 Kbps
Potencia máxima de salida: 20 dBm
Corriente de recepción baja: 4,5 mA a CC/CC
Corriente de reposo < 1,0 uA
Velocidad de transferencia de datos: 0,5-59,9 Kbps @LoRa
Admite ancho de banda: 125/250/500 KHz
Admite factor SF: 5–9, reconocimiento automático
Admite velocidades de datos: 4/5, 4/6, 4/7, 4/8
Admite función CAD
Aplicaciones del módulo inalámbrico Mini3060
Gestión inteligente del agua
Agricultura inteligente
Atención médica inteligente
Comunidad inteligente
Lucha inteligente contra incendios
Fábrica inteligente

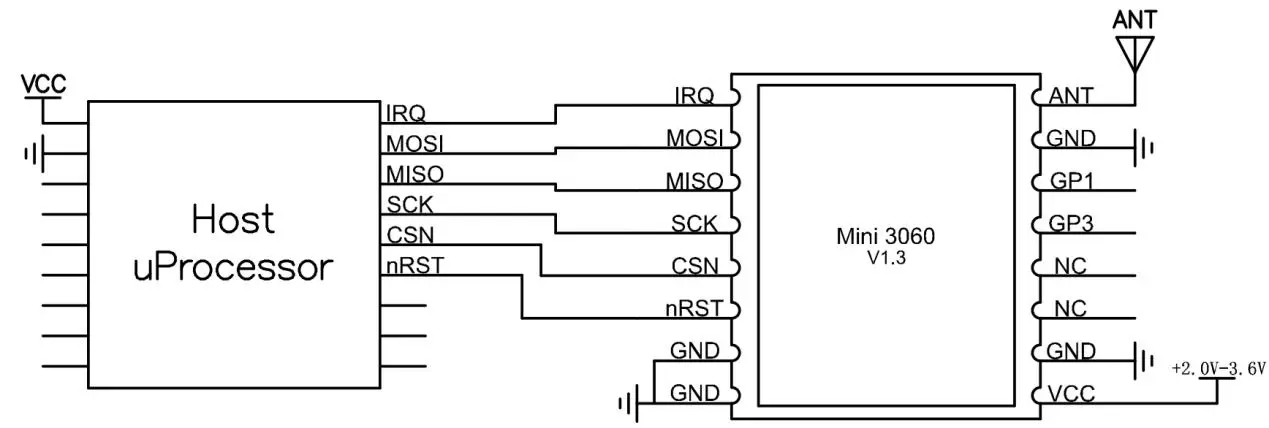

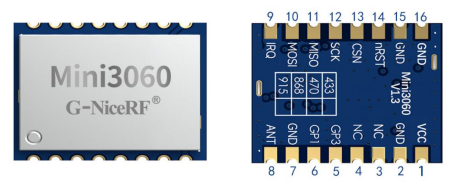

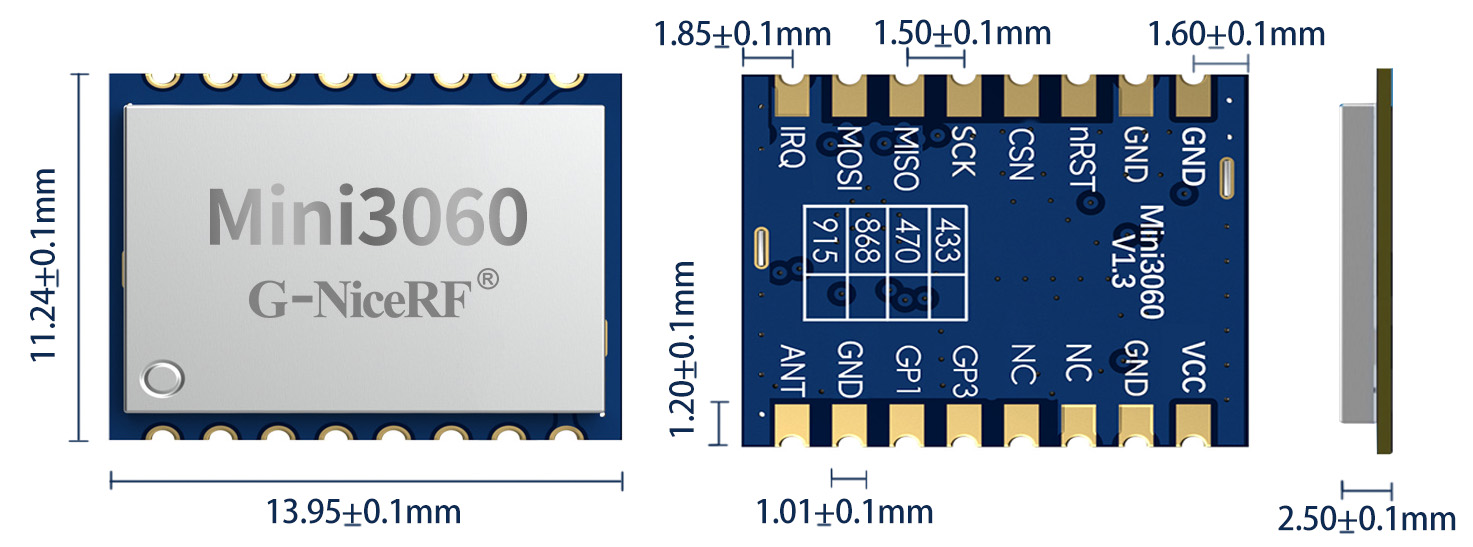

Pin NO | Nombre del pin | IO | Descripción |
1 | VCC | Terminal positivo de la fuente de alimentación externa | |
2 , 7, 15, 16 | Tierra | Terminal negativo de la fuente de alimentación externa | |
3 , 4, | CAROLINA DEL NORTE | ||
5 | GP3 | 0-3,3 V | Conéctese al pin GPI 003 del chip ; consulte la hoja de datos del chip para conocer las funciones específicas |
6 | GP1 | 0-3,3 V | Conéctese al pin GPI 00 1 del chip; consulte la hoja de datos del chip para conocer las funciones específicas |
8 | HORMIGA | Conectar a una antena externa de 50Ω | |
9 | IRQ | 0-3,3 V | Señal de interrupción |
10 | MOSI | 0-3,3 V | Señal de entrada de datos SPI |
11 | MISO | 0-3,3 V | Señal de salida de datos SPI |
12 | SCK | 0-3,3 V | Reloj serie SPI |
13 | CSN | 0-3,3 V | Señal de selección de chip SPI |
14 | nRST | 0-3,3 V | Restablecer PIN |
