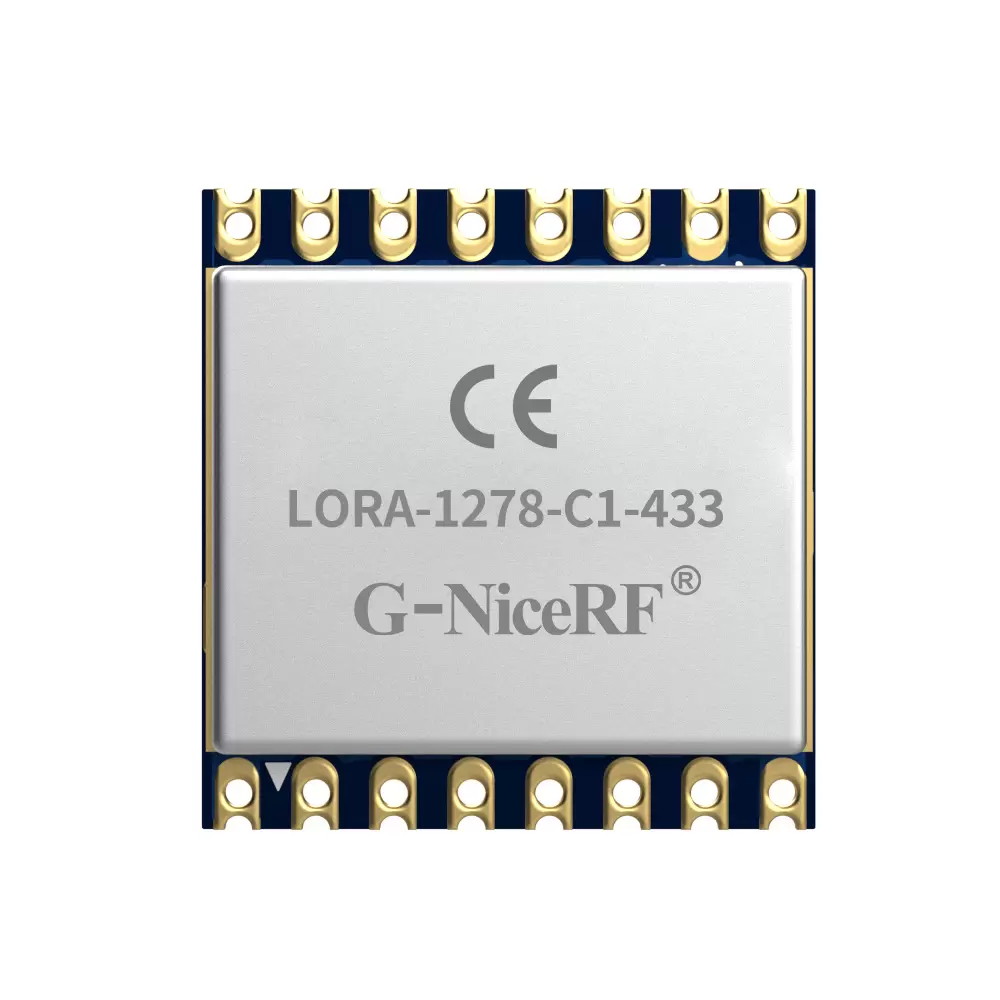

Placa de demostración LoRa1276-C1/LoRa1278-C1 - Módulo LoRa SX127X DEMO

Modo de funcionamiento del módulo LoRa SX127X

La DEMO cuenta con 5 modos de funcionamiento: Maestro, Esclavo, Prueba de transmisión, Prueba de recepción y En espera. Estos se muestran en la pantalla LCD como: Transmisión normal / Transmisión normal / Prueba de transmisión / Prueba de recepción / En espera. En los modos Transmisión normal y Transmisión normal, el módulo LoRa funciona en modo LoRa; el valor digital cercano a la DR corresponde a la tasa de codificación y el valor digital cercano a la FD corresponde al factor de dispersión. En los modos Prueba de transmisión y Transmisión, el módulo LoRa funciona en modo FSK; el valor digital cercano a la DR corresponde a la tasa de datos y el valor digital cercano a la FD corresponde a la desviación de frecuencia.

En el modo Tx normal y Rx normal, cuando se transmite un paquete, el LED rojo se invertirá y el número de paquetes Tx aumentará; cuando se recibe un paquete, el LED azul se invertirá y el número de paquetes Rx aumentará.

1) Modo maestro: envía 1 paquete por segundo y espera la confirmación.

2) Modo esclavo: permanezca en modo Rx para esperar los datos del maestro, enviará de regreso la señal reconocida después de recibir los datos del maestro.

3) Modo de prueba Tx: el módulo RF transmite continuamente la señal.

4) Modo de prueba Rx: el módulo RF siempre está en modo Rx.

5) Modo de espera: el módulo RF siempre está en estado de espera.

Operación del botón del módulo LoRa SX127X

1) Botón [SET]

Pulse el botón [SET] para acceder al modo de configuración si no está en ese modo. En el modo de configuración, pulse el botón [SET] para alternar entre los parámetros: modo de trabajo, frecuencia, potencia de salida, velocidad de datos, factor de expansión y ancho de banda. El icono LCD correspondiente parpadeará para indicarlo.

2) Botón [ARRIBA]

En el modo de configuración, presione el botón [ARRIBA] para aumentar el valor del ícono de flash.

Funcionamiento del módulo LoRa SX127X

Presione el botón [set] para ingresar al modo de configuración, presione el botón [arriba] para cambiar el modo de funcionamiento intermitente (TX Normal, RX Normal, Prueba TX, Prueba RX, en espera)

Presione el botón [set] para cambiar la frecuencia, presione el botón [up] para cambiar el valor y presione el botón [Set] para pasar al siguiente digital. El rango de frecuencia es: 400MHz-510MHz

Presione el botón [set], el cierre digital de PWR comenzará a parpadear, presione el botón [up] para cambiar el valor de la potencia de salida (de 0 a 7)

Presione el botón [set], el cierre digital de DR comenzará a parpadear, presione el botón [up] para cambiar el valor de la tasa de codificación (4/5, 4/6, 4/7, 4/8)

Presione el botón [set], el cierre digital de FD comenzará a parpadear, presione el botón [up] para cambiar el factor de expansión (6-12)

Presione el botón [set], el cierre digital de BW comenzará a parpadear, presione el botón [up] para cambiar el ancho de banda (62,5 kHz, 125 kHz, 250 kHz, 500 kHz)

Nota: La placa DEMO tiene memoria FLASH en su interior, todos los parámetros de configuración se guardarán automáticamente y se mantendrán sin cambios incluso cuando se apague.

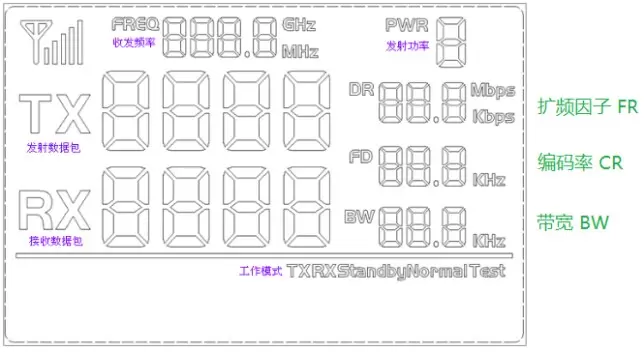

El segmento completo de la pantalla LCD es el siguiente:

Los usuarios pueden configurar la frecuencia, la potencia, la velocidad del transceptor y otros parámetros a través de las teclas.
