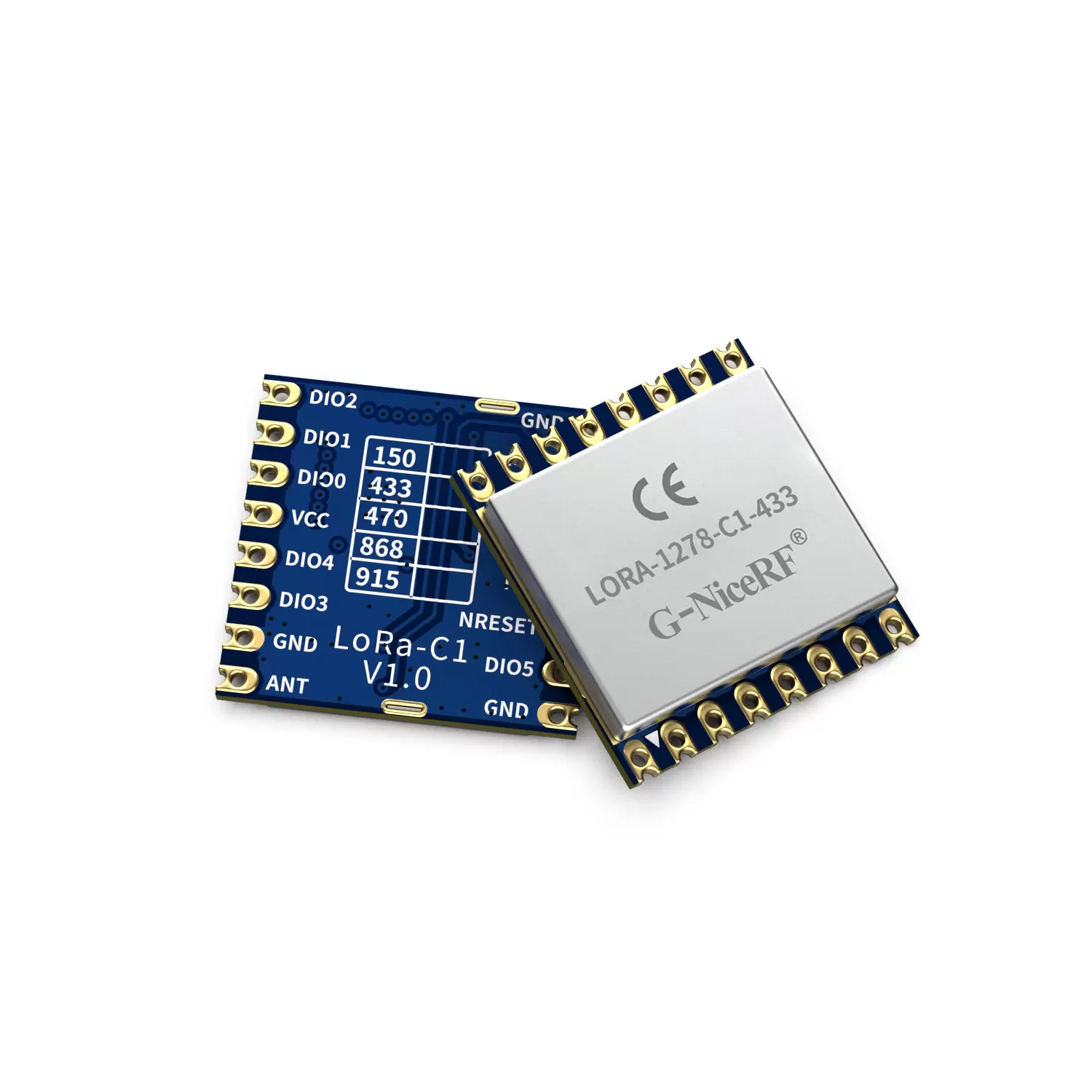

LoRa1278-C1: Módulo LoRa SX1278 de 433/490MHz con módulo frontal SPI y protección ESD

El módulo LoRa LoRa1278-C1 integra el chip transceptor RF SX1278 de Semtech, que adopta la técnica de salto de frecuencia de modulación de espectro ensanchado LoRa. Su distancia de comunicación y sensibilidad de recepción son mucho mejores que las actuales modulaciones FSK y GFSK. Las señales múltiples no se afectarán entre sí incluso en entornos de frecuencia de multitudes. Viene con un fuerte rendimiento antiinterferente. El interruptor de antena está integrado y controlado por el chip. Debido a su tamaño compacto y potencia de salida de 100 mw, puede usarse ampliamente en lectura de medidores inalámbricos, control industrial remoto y otras industrias.
LoRa1278-C1 utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetro	mín.	Tipo.	Máx.	Unidad	Condición
Condición de operación
voltaje de trabajo	1.8	3.3	3.7	V
Rango de temperatura	-40		85	°C
Consumo actual
corriente RX		10.8		mamá
corriente TX		120		mamá	@20dBm
Dormir actual		1		ua
Parámetro de radiofrecuencia
Rango de frecuencia	403	433	463	megahercio	@433MHz
Rango de frecuencia	470	490	510	megahercio	@490MHz
Velocidad de datos	1.2		300	Kbps	FSK
Velocidad de datos	0,018		37,5	Kbps	lora
Potencia de salida	-1		20	dBm
Recepción de sensibilidad		-123		dBm	@FSK datos = 1,2 kbps, Fdev = 10 kHz
Recepción de sensibilidad		-139		dBm	@LoRa BW=125KHz_SF = 12_CR=4/5

Características del módulo LoRa SX1278 LoRa1278-C1

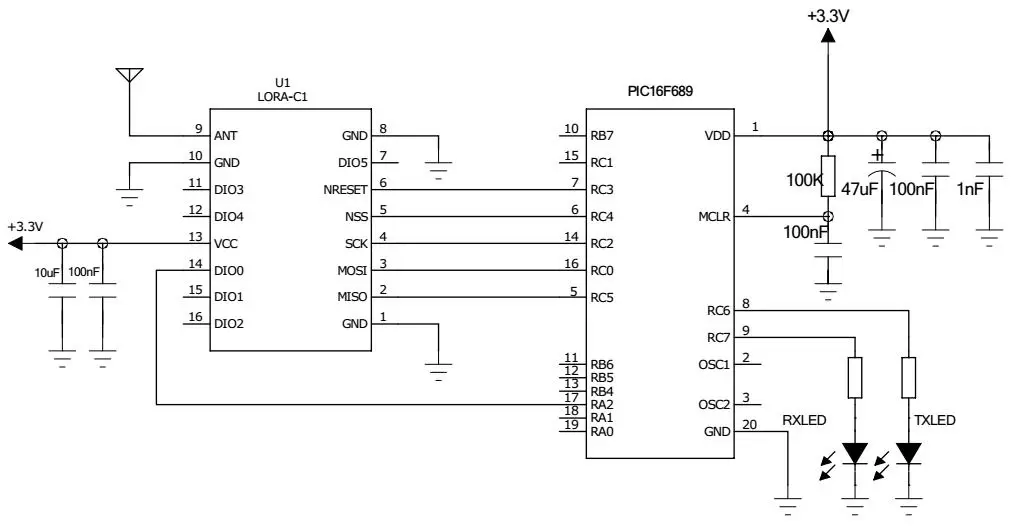

Circuito de aplicación típico del módulo LoRa SX1278 LoRa1278-C1

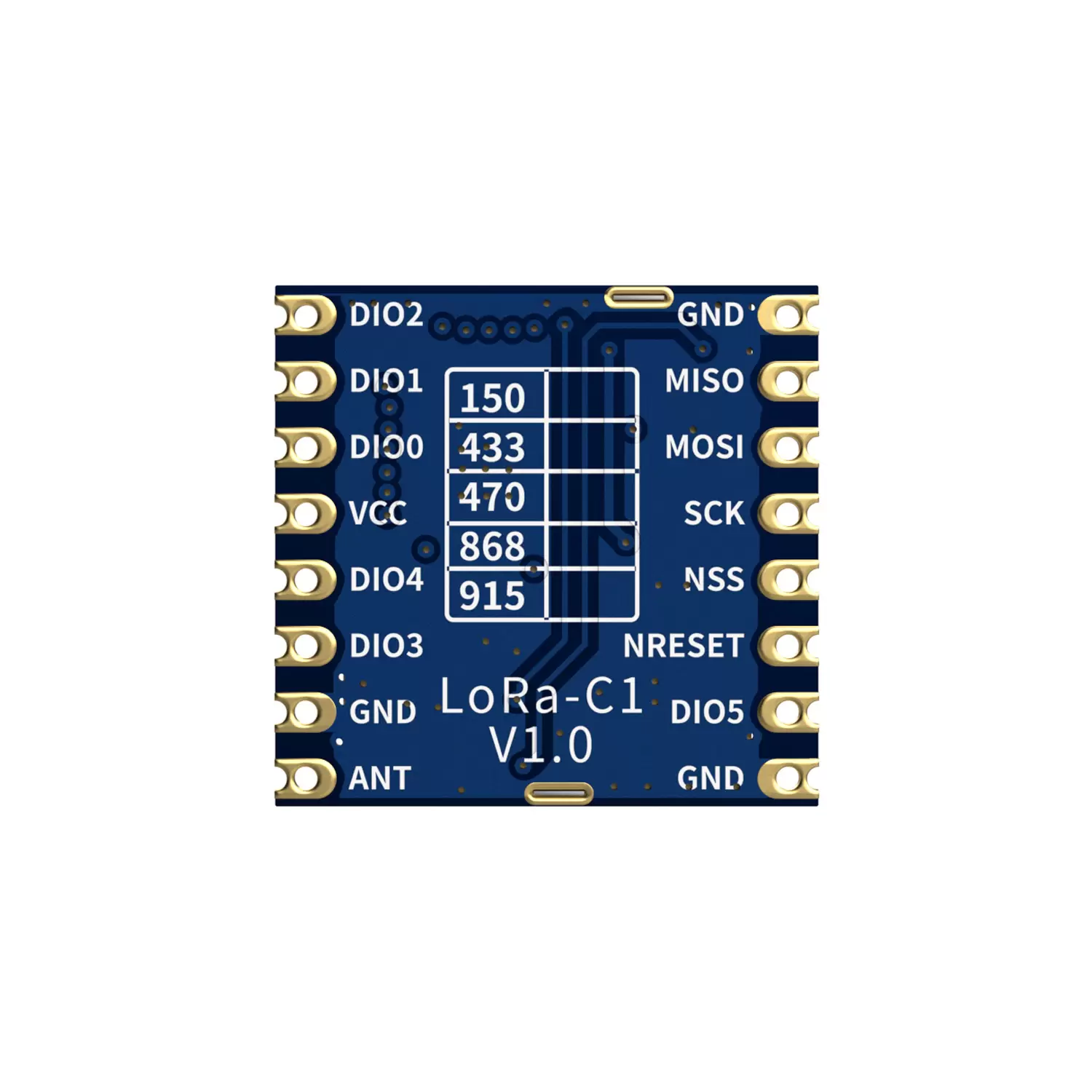

Pin no.	Nombre	Descripción
1	Gnd	tierra de poder
2	Miso	Salida SPI para datos SPI
3	Mosi	Entrada SPI para datos SPI
4	Sck	Reloj en serie para la interfaz SPI
5	NSS	SPI habilitar
6	Nreset	Restablecer la entrada
7	Dio5	E/S digital, personalizable
8	Gnd	tierra de poder
9	HORMIGA	Conéctese con una antena coaxial de 50 ohmios
10	Gnd	tierra de poder
11	Dio3	E/S digital, personalizable
12	Dio4	E/S digital, personalizable
13	VCC	Fuente de alimentación conectada （Predeterminado 3.3V）
14	Dio0	E/S digital, personalizable
15	Dio1	E/S digital, personalizable
16	Dio2	E/S digital, personalizable

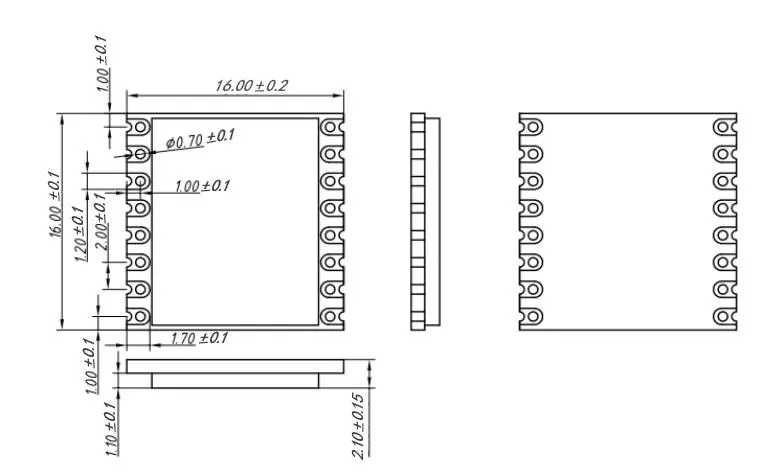

Dimensiones mecánicas del módulo SX1278 Lora Lora1278-C1
