LoRa1278F30: Módulo inalámbrico LoRa SX1278 de 1 W con protección ESD
El LoRa1278F30 es un módulo inalámbrico LoRa de alta potencia de 1 W que integra el chip transceptor RF SX1278 de Semtech. Adopta la técnica de modulación por salto de frecuencia de espectro ensanchado LoRa. Sus características de larga distancia y alta sensibilidad (-139 dBm) lo hacen superior a los módulos FSK y GFSK. Las señales múltiples no se afectan entre sí, incluso en entornos con alta frecuencia; ofrece un alto rendimiento antiinterferente.
| Parámetro | Mín. | Típico. | Máx. | Unidad | Condición |
| Condiciones de trabajo | |||||
| Rango de voltaje de trabajo | 3 | 5 | 6.5 | V | |
| Voltaje de temperatura | -40 | 85 | °C | ||
| Consumo actual | |||||
| Corriente RX | < 13 | mamá | @5 V | ||
| Corriente TX | 550 | 600 | 650 | mamá | @30dBm |
| Corriente de sueño | < 10 | uA | |||
| Parámetro de RF | |||||
| Rango de frecuencia | 400 | 433 | 460 | megahercio | @433 MHz |
| 470 | 489.92 | 510 | megahercio | @470 MHz | |
| Velocidad de datos | 1.2 | 300 | Kbps | FSK | |
| 0.018 | 37.5 | Kbps | LoRa | ||
| Potencia de salida | 25 | 30 | 30.5 | dBm | @433~470 MHz |
| Sensibilidad de recepción | -122 | dBm | Datos @FSK=1,2 Kbps Fdev=50 KHz | ||
| -139 | dBm | @LoRa BW=125 KHz SF = 12 CR=4/5 | |||
| Interfaz | SPI |
| Chip | SX1278 |
| Frecuencia | 433 MHz, 470 MHz |
| Modulación | LoRa |
| Potencia de salida | 1W |
Características del módulo inalámbrico SX1278 LoRa1278F30
- Rango de frecuencia: 433-460 MHz/470-510 MHz
- Sensibilidad hasta -139 dBm
- Potencia máxima de salida: 30dBm
- 13 mA en modo receptor
- Corriente de reposo <10 uA
- Velocidad de transferencia de datos: @FSK, 1,2-300 kbps @LoRa, 018-37,5 kbps
- Modo de modulación LoRa, MSK, GFSK
- Rango dinámico RSSI de 127 dB
- Motor de paquetes de hasta 256 bytes con FiFo y CRC
- Frecuencia de salto
- Rango de temperatura de funcionamiento: -40 ~ + 85 °C
- Sensor de temperatura incorporado e indicador de batería baja
- Fuente de alimentación de 3,0-6,5 V
- Excelente inmunidad al bloqueo
Aplicaciones del módulo inalámbrico SX1278 LoRa1278F30
- Mando a distancia
- Lectura remota de medidores
- Alarma de seguridad para el hogar y entrada remota sin llave
- Control industrial
- Teledetección domótica
- registros de datos individuales
- Control de juguetes
- Red de sensores
- Monitoreo de la presión de los neumáticos
- Vigilancia de la salud
- Periféricos de PC inalámbricos
- Lectura y escritura de etiquetas

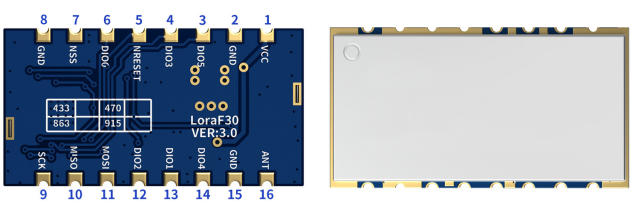

| Pin N.º | Nombre del pin | Descripción |
| 1 | VCC | Fuente de alimentación conectada |
| 2 | Tierra | tierra de alimentación |
| 3 | DIO5 | E/S digitales |
| 4 | DIO3 | E/S digitales |
| 5 | NRESET | Restablecer entrada |
| 6 | DIO0 | E/S digitales |
| 7 | Sistema Nacional de Seguridad | Habilitación de SPI |
| 8 | Tierra | tierra de alimentación |
| 9 | SCK | Reloj serie para interfaz SPI |
| 10 | MISO | Salida SPI para datos SPI |
| 11 | MOSI | Entrada SPI para datos SPI |
| 12 | DIO2 | E/S digitales |
| 13 | DIO1 | E/S digitales |
| 14 | DIO4 | E/S digitales |
| 15 | Tierra | Tierra de la antena |
| 16 | HORMIGA | Conectar con antena coaxial de 50 ohmios |
