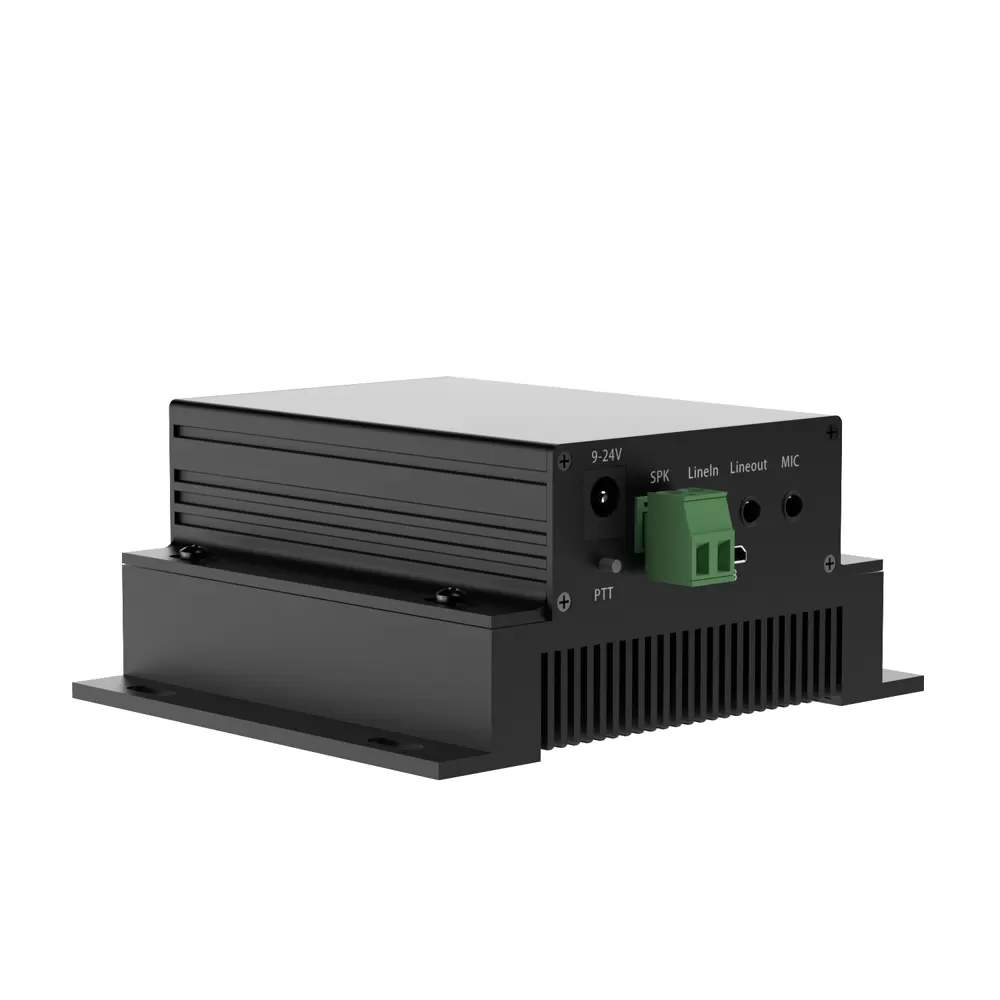

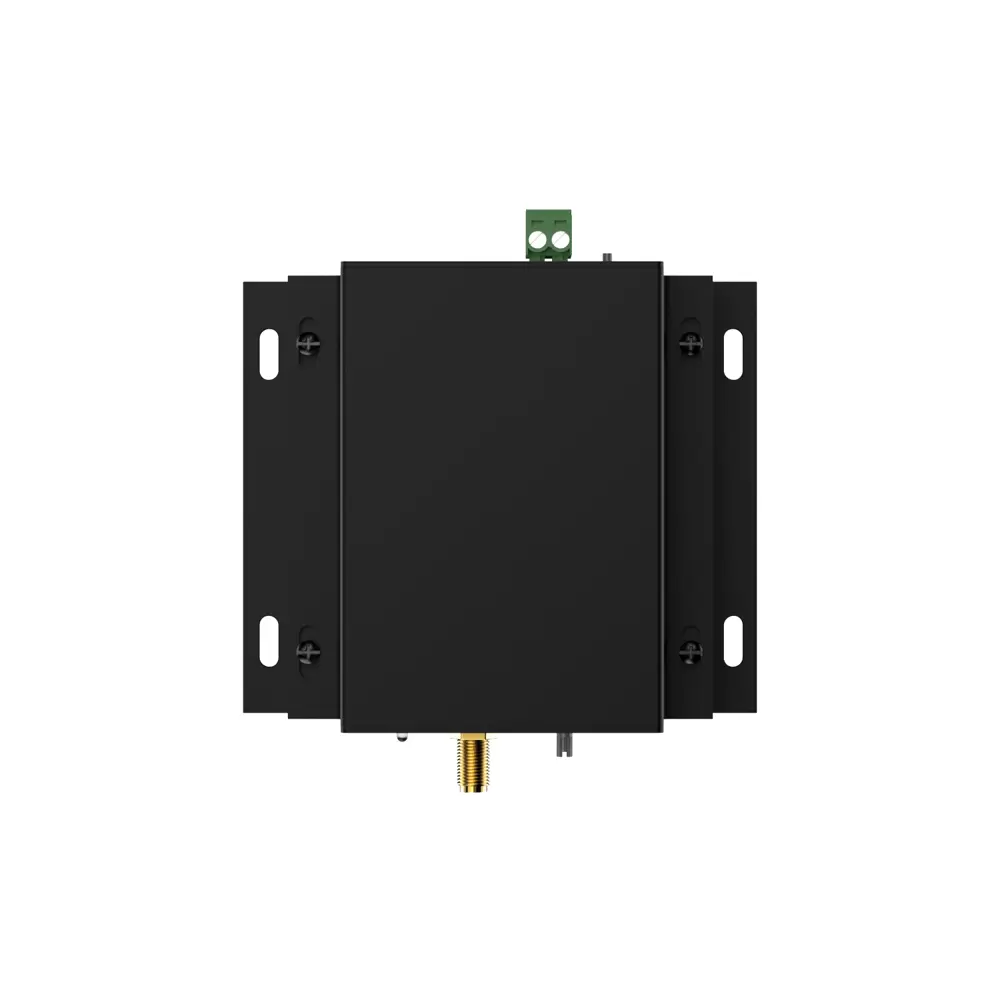

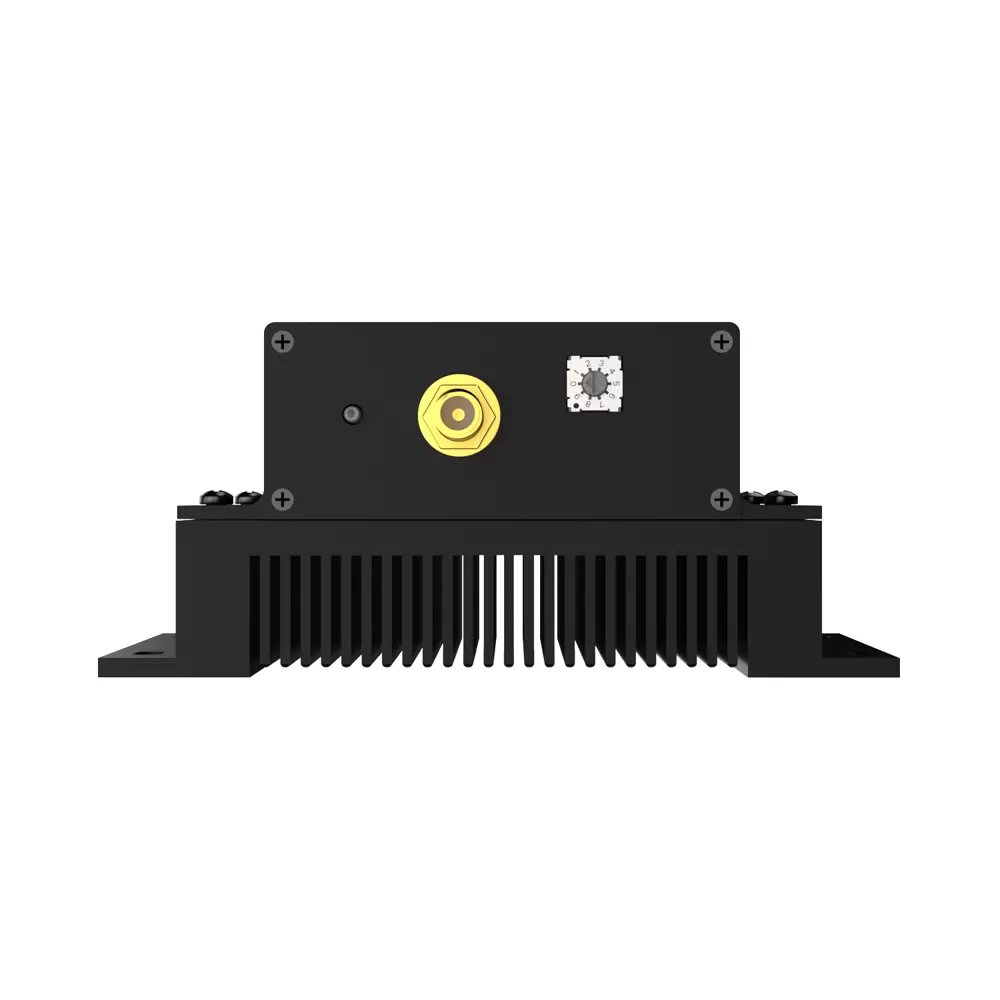

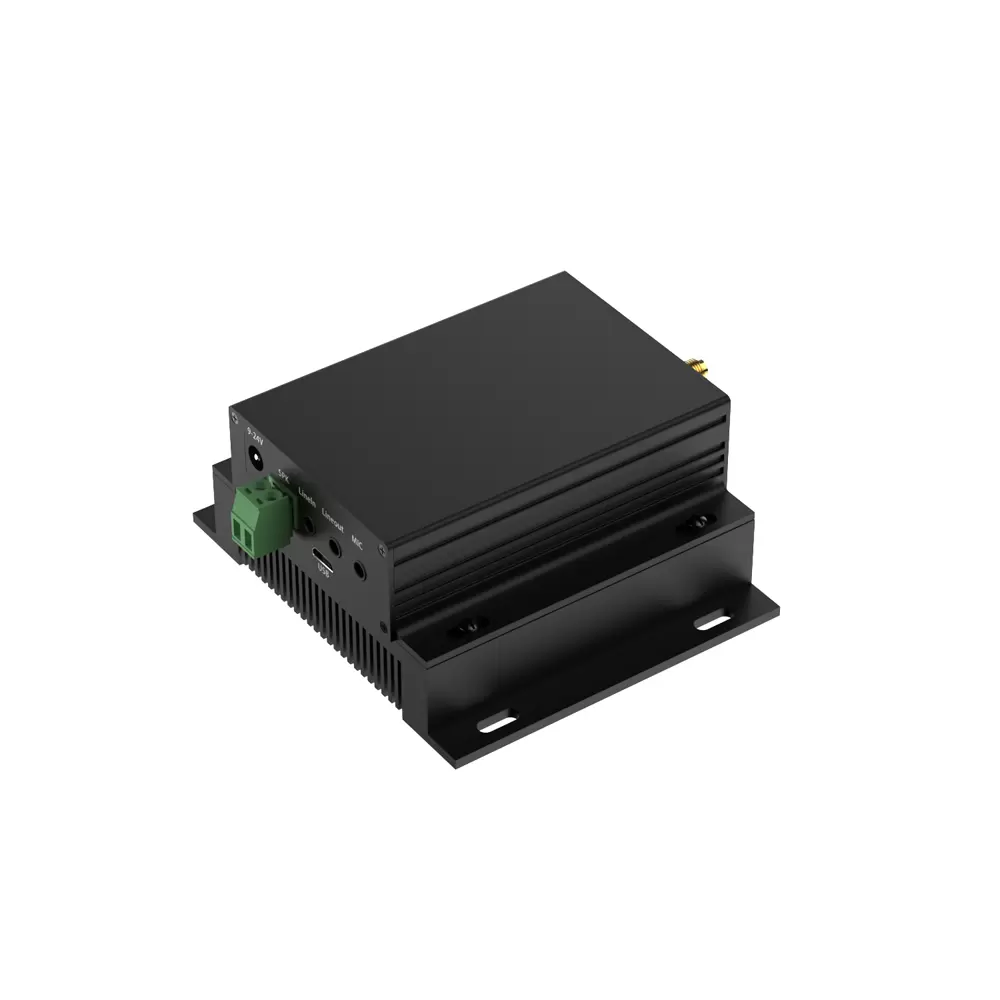

SA628F39: Módulo de transmisión de audio full-duplex de alta potencia de 8 W
El SA628F39 es un módulo inalámbrico de datos y audio full-duplex de alta potencia y 8 W. Los usuarios pueden leer y configurar sus parámetros internos a través de una interfaz serie USB y una interfaz intuitiva para PC, y controlar sus funciones de transmisión y recepción. La transmisión y recepción de datos se realiza directamente a través del puerto serie, lo que permite la comunicación inalámbrica full-duplex con funcionalidad de malla.
El SA628F39 cuenta con múltiples mecanismos de seguridad, como protección contra inversión de polaridad, sobrecorriente y sobretensión, y protección anticongelación, lo que garantiza un funcionamiento estable en diversos entornos complejos. Los usuarios solo necesitan conectar la fuente de alimentación, el altavoz y el micrófono para lograr fácilmente la transmisión de voz digital inalámbrica remota. El módulo es fácil de usar y de rápida implementación.
El SA628F39 admite recepción simultánea multicanal y funcionalidad de red autoorganizada en malla. También admite actualizaciones por aire (OTA) o en serie.
El módulo SA628F39 está diseñado con una eficiente disipación de calor y una base termoconductora para garantizar la estabilidad y la fiabilidad durante el funcionamiento a alta potencia.
SA628F39 se fabrica y prueba utilizando procesos sin plomo y cumple con los estándares RoHS y Reach.
DESCARGAR
-
SIN DATOS
Parámetros | Condición | Mín. | Típico. | Máx. | Unidad |
Fuente de alimentación | 9 | 12 | 25 | V | |
Temperatura de trabajo | - 4 0 | 25 | 70 | °C | |
Consumo actual | |||||
Corriente RX | @Sin salida de audio, 12 V | 70 | mamá | ||
Corriente TX (alta potencia) | @12 V 39 dB m, comunicación entre 2 personas | 1200 | mamá | ||
@12 V 39 dBm, comunicación entre 8 personas | 370 | mamá | |||
Parámetros de RF | |||||
Frecuencia de operación | UHF | 400 | 470 | megahercio | |
Frecuencia de envío predeterminada | UHF (intervalo de 1 MHz) | 440.125 | 455.125 | megahercio | |
Potencia de transmisión | @12v,440MHz | 38 | 39 | 40 | dBm |
Rango de potencia de transmisión ajustable | @12v,440MHz | 30 | 40 | dBm | |
Ancho de banda (BW) | 500 | kHz | |||
Parámetros de audio | |||||
Sensibilidad de modulación | 10 | 200 | mV | ||
Relación señal-ruido de recepción (SNR) | 80 | dB | |||
Respuesta de frecuencia | 60 | 3800 | Hz | ||
Salida de voz ( salida de línea) | Carga 16 Ω | 40 | mW | ||
Potencia de salida de voz ( SPK +, SPK-) | Carga 8 Ω | 2000 | mW | ||
Parámetros de retardo | 2 canales | 80 | EM | ||
3 canales | 120 | EM | |||
4 canales | 160 | EM | |||
6 canales | 240 | EM | |||
8 canales | 320 | EM | |||
Características
Banda de frecuencia UHF 400-470 MHz
Interfaz USB
Función de cancelación de eco
Protección ESD y vigilancia
Entrada de línea + entrada de micrófono
Salida de línea + salida dual SPK
Red en malla, recepción concurrente
Actualización OTA y de serie
Ajuste de VoC de 5 niveles
Comunicación de datos/voz full-duplex de 8 canales
Diseño profesional de disipación de calor, refrigeración general del sistema.
Distancia de transmisión de 8 km en área abierta
Aplicaciones
Comunicación de emergencias de incendio
Metro, comunicación por túnel
Sistema de intercomunicación para montar a caballo
Sistema de seguridad para edificios y residencias
Walkie-talkie dúplex completo de alta calidad
Sistema de intercomunicación de seguridad para escenarios especiales
Walkie-talkie para asignación de trabajo especial

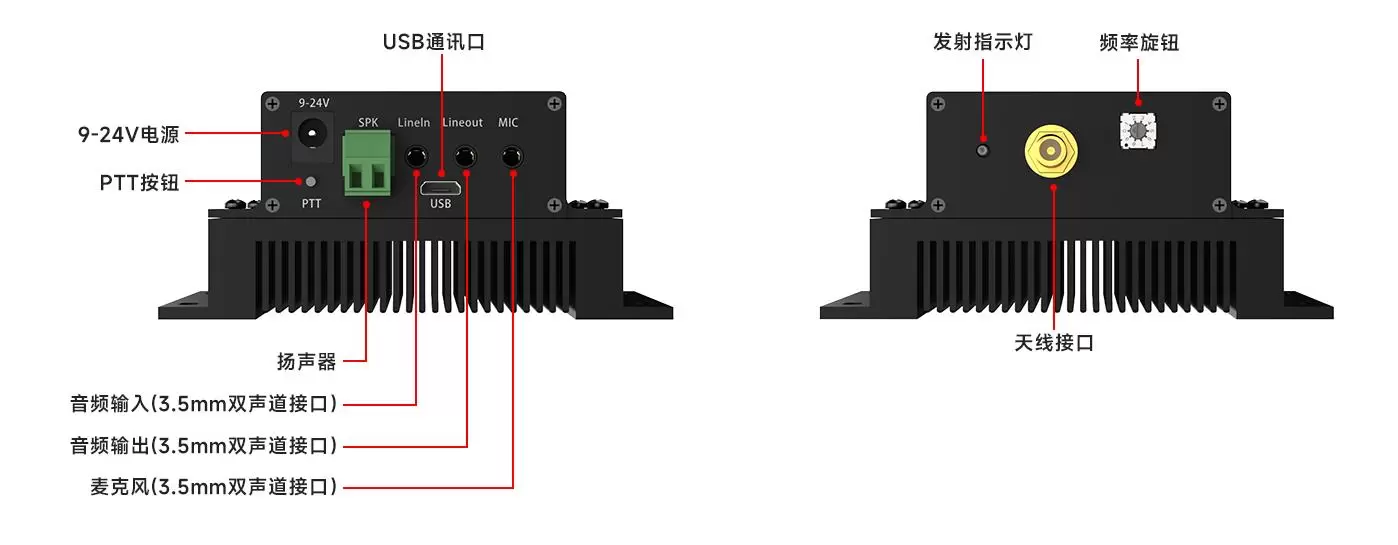

Etiquetado de módulos
En el diseño de módulos de alta potencia, la disipación de calor es un factor crucial para garantizar un funcionamiento estable y prolongar la vida útil del dispositivo. El módulo SA628F39 presenta una eficiente estructura de disipación de calor con una distribución interna optimizada del calor. Junto con un diseño de base de alta conductividad térmica, transfiere rápidamente el calor generado dentro del módulo a dispositivos de refrigeración externos, mejorando eficazmente la eficiencia de disipación de calor y garantizando la estabilidad y fiabilidad del módulo durante el funcionamiento continuo a alta potencia.
Si está configurado para llamadas de 8 personas, no se necesita una estación base, lo que reduce significativamente el tamaño y el peso.
El módulo tiene alta potencia, por lo que usar una antena estándar podría no ofrecer un rendimiento óptimo. NiceRF recomienda las dos antenas siguientes.
1. BLG-UHF40
2. SW-UHF390
