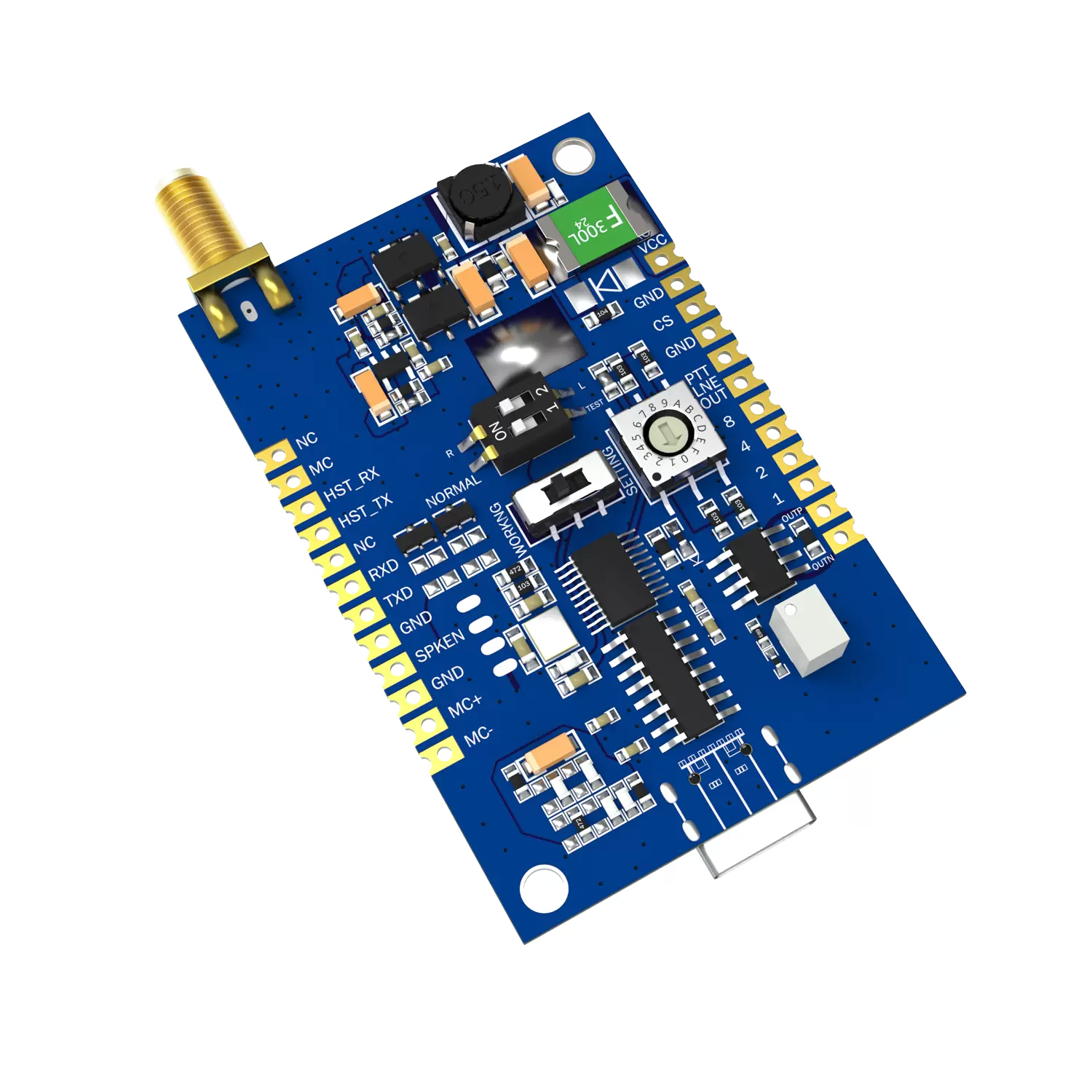

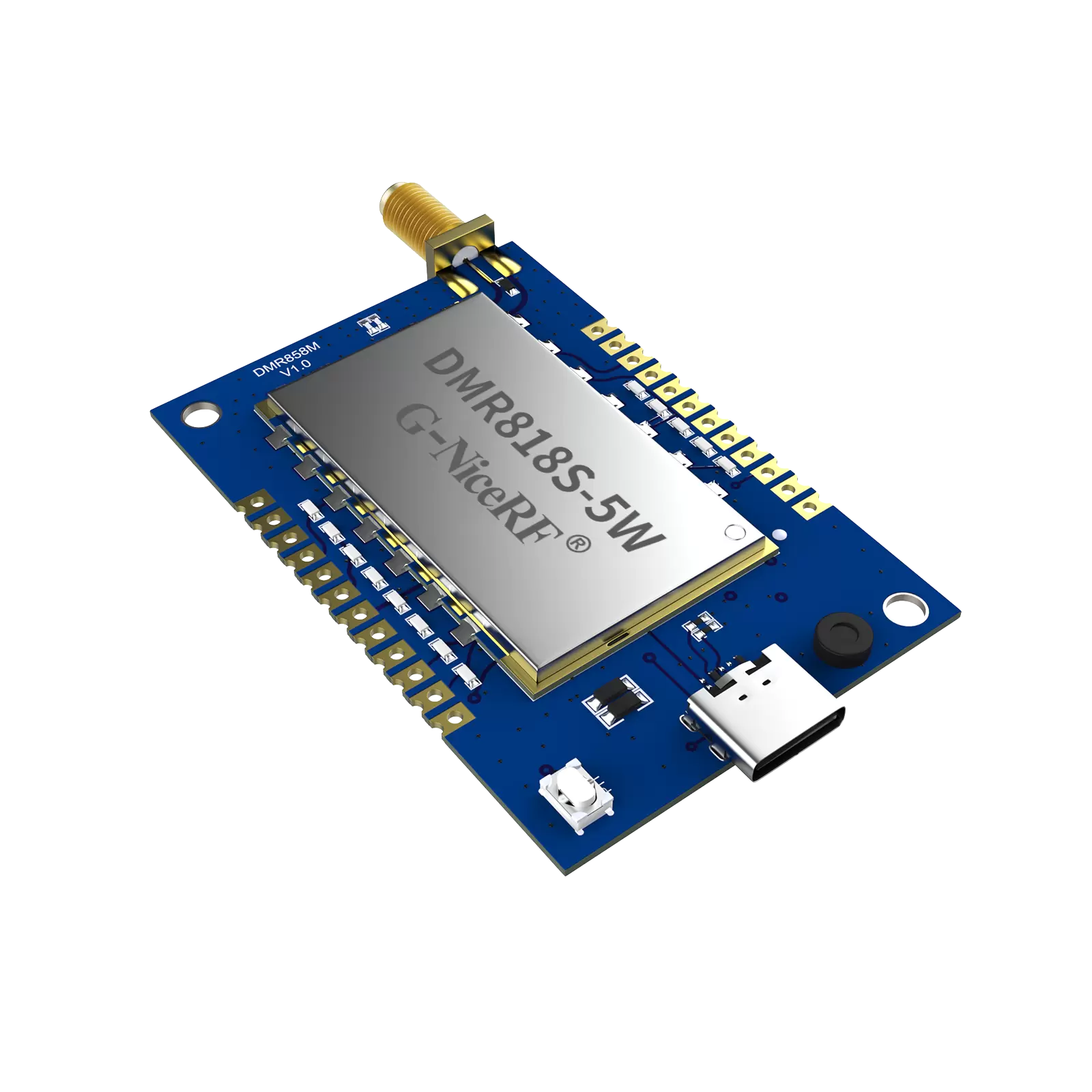

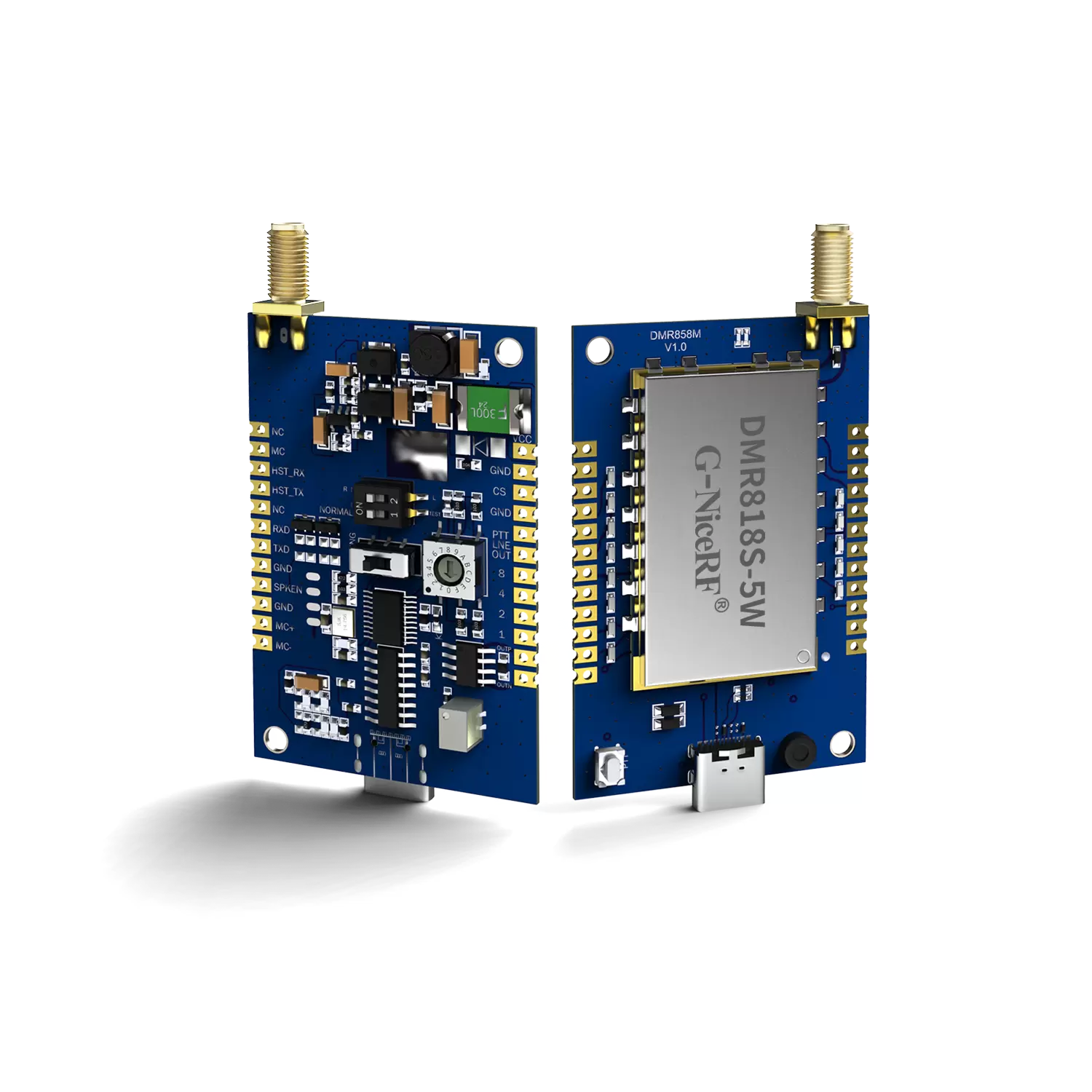

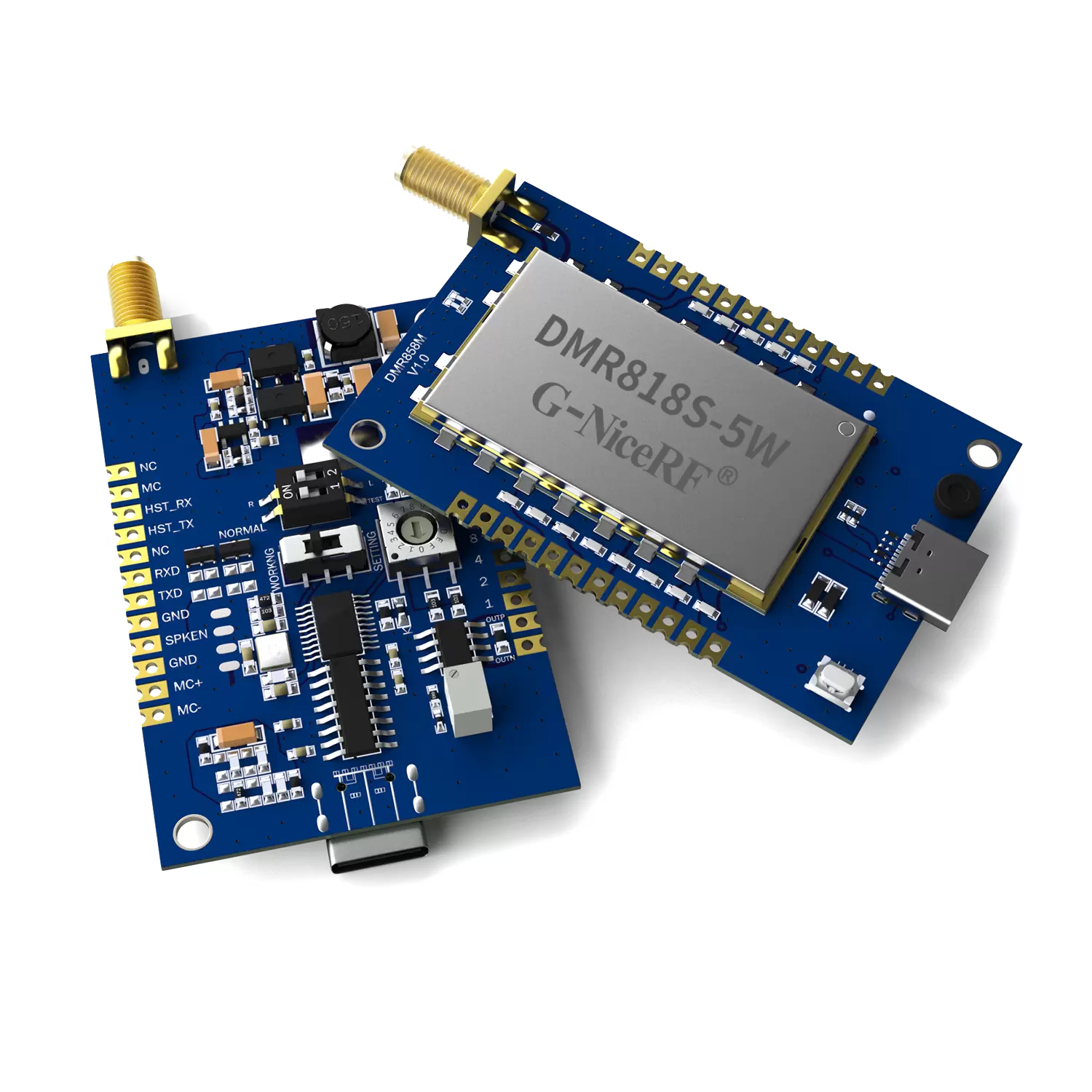

Walkie-talkie analógico-digital integrado de 5 W DMR858M con doble ranura de tiempo

Walkie-talkie analógico-digital integrado de 5 W DMR858M con doble ranura de tiempo

El DMR858M es un módulo de walkie-talkie digital de 5 W, económico y con todas las funciones, desarrollado por nuestra empresa. Es compatible con los walkie-talkies analógicos más comunes del mercado e incorpora la funcionalidad de walkie-talkie digital DMR Tier II. El módulo incorpora un vocoder Moto AMBE++. En su interior, se integran componentes como el microcontrolador, el chip de walkie-talkie digital, el amplificador de potencia de RF y el amplificador de audio. Los clientes solo necesitan conectar componentes externos como fuentes de alimentación y altavoces para usarlo como un pequeño walkie-talkie digital con 16 canales de frecuencia ajustables. Su tamaño ultracompacto permite una integración fácil y rápida en diversos dispositivos portátiles, lo que mejora el rendimiento general de los productos finales.
El DMR858M utiliza estrictamente tecnología sin plomo para su producción y pruebas, cumpliendo con las normas RoHS y Reach.

Contáctenos

DESCARGAR

DMR818S, protocolo DMR828S.pdf

Parámetros	Condición de prueba	Mín.	Típico.	Máx.	Unidad.
Rango de voltaje		3.7	8.0	8.5	V
Temperatura de funcionamiento		-20	25	60	°C
Rango de frecuencia	@UHF	400		470	megahercio
	@VHF	134		174	megahercio
	@350	320		400	megahercio
Tasa de baudios de Uart			57600		puntos básicos
Consumo actual
Corriente de sueño	@CS se bajó durante 3 segundos		< 0,1		mamá
Corriente Rx			< 165		mamá
Corriente de transmisión ( alta potencia )	@VCC= 8 V, 5 W		900		mamá
Corriente de transmisión ( alta potencia )	@VCC= 8 V , 5 W		1 7 00		mamá
Corriente de transmisión ( baja potencia )	@VCC= 8 V, 2,5 W		640		mamá
Corriente de transmisión ( baja potencia )	@VCC= 8 V, 2,5 W		1000		mamá
Sensibilidad y audio
Sensibilidad Rx (analógica)	SINAD a 12 dB		-12 0		dBm
Recepción de BER (modulación DMR)	@ -117dBm		5		%
Recibiendo S / N	Desviación de frecuencia de 1.5K		40		dB
Selectividad de canal adyacente	Espaciado de canal de 12,5 kHz		62		dB
Inmunidad a la intermodulación	Espaciado de canal de 12,5 kHz		63		dB
Bloqueo de la inmunidad	Intervalo de frecuencia de interferencia > 1 M		88		dB
Amplitud de salida de audio (salida de línea)	F0=1 kHz	0.2	130	460	mV
Impedancia de salida de audio (SPK)			8		Ohm
Distorsión de audio	F0=1 kHz			5	%
Respuesta de audio	300 Hz		+8		dB
	500 Hz		+6
	1 kHz		0
	2 kHz		-6
	3 kHz		-12
Recepción digital
Recepción de BER (modulación DMR)	@ -117dBm		4		%
Selectividad de canal adyacente (ACS)	Desplazamiento: +12,5 kHz	60			dB
Selectividad de canal adyacente (ACS)	Desplazamiento: -12,5 kHz	60			dB
Intermodulación	Desplazamiento: +50/100 kHz	63			dB
Intermodulación	Desplazamiento: -50/100 kHz	63			dB
Bloqueo	Desplazamiento: +/-1 MHz	87			dB
Bloqueo	Desplazamiento: +/-5 MHz	87			dB
Transmisión analógica
Desviación máxima de modulación	Desviación de frecuencia de 12,5 kHz ( N )		2.2	2.5	kHz
Desviación máxima de modulación	Desviación de frecuencia de 25 kHz ( W )		4.5	5.0	kHz
Sensibilidad de modulación	Desviación de frecuencia de 1,5 kHz/2,5 kHz	4	7	10	mV
Distorsión de modulación de audio	1,5 kHz/2,5 kHz Desviación de frecuencia		1	5	%
Características de modulación	300 Hz	-13	-11	-9	dB
	500 Hz	-9	-6	-5	dB
	1 kHz	-3	0	1	dB
	2 kHz	3	6	7	dB
	3 kHz	3	7	11	dB
Desplazamiento de frecuencia de modulación CTCSS		350	400	600	Hz
Recepción de SNR	Frecuencia de 1,5 kHz/2,5 kHz (N/W)	38	40	50	dB
Emisión digital
Error de frecuencia			0.5		ppm
BER de transmisión 4FSK				≤1×10-4
Potencia del canal adyacente (dB)	+/-25 kHz			≤-68	dB

Características del módulo walkie-talkie DMR DMR858M

Frecuencia de banda UHF: 400~470 MHz
Frecuencia de banda VHF: 134~174 MHz
Frecuencia de banda 350: 320~400 MHz
Distancia hasta 7-8Km
Potencia de salida: 5 W, bajo consumo: 2 W
Alta sensibilidad: -120dBm
Tasa de error de bits reducida al 5 % por debajo de -117 dB
Ancho de banda analógico: 12,5/25 KHz Ancho de banda digital: 6,25 KHz
Transmisión y recepción de mensajes
DMR (Radio móvil digital)/Walkie talki analógico
Protocolo DMR estándar integrado
Admite la función de envío de SMS
Admite modo de suspensión de bajo consumo
Walkie-talkie de doble ranura de tiempo, compatible con repetidor
Eliminación automática del sonido de la cola
Altamente integrado y rentable
Diseño compacto, fácil de integrar.

Aplicaciones del módulo walkie-talkie DMR858M

Módulo walkie-talkie DMR
Sistema de intercomunicación invisible
Sistema de seguridad del edificio
Sistema de vigilancia de audio

Modo DMR del módulo walkie-talkie DMR858M

Transmisión y recepción de mensajes.
Cifrado mejorado de mensajes de voz y texto.
Varios tipos de llamadas de voz: llamada general, llamada grupal y llamada privada;
Recordatorio para llamadas de entrada, verificación del estado de las llamadas
Alarma de emergencia y monitor de radio;
Reloj de repetición

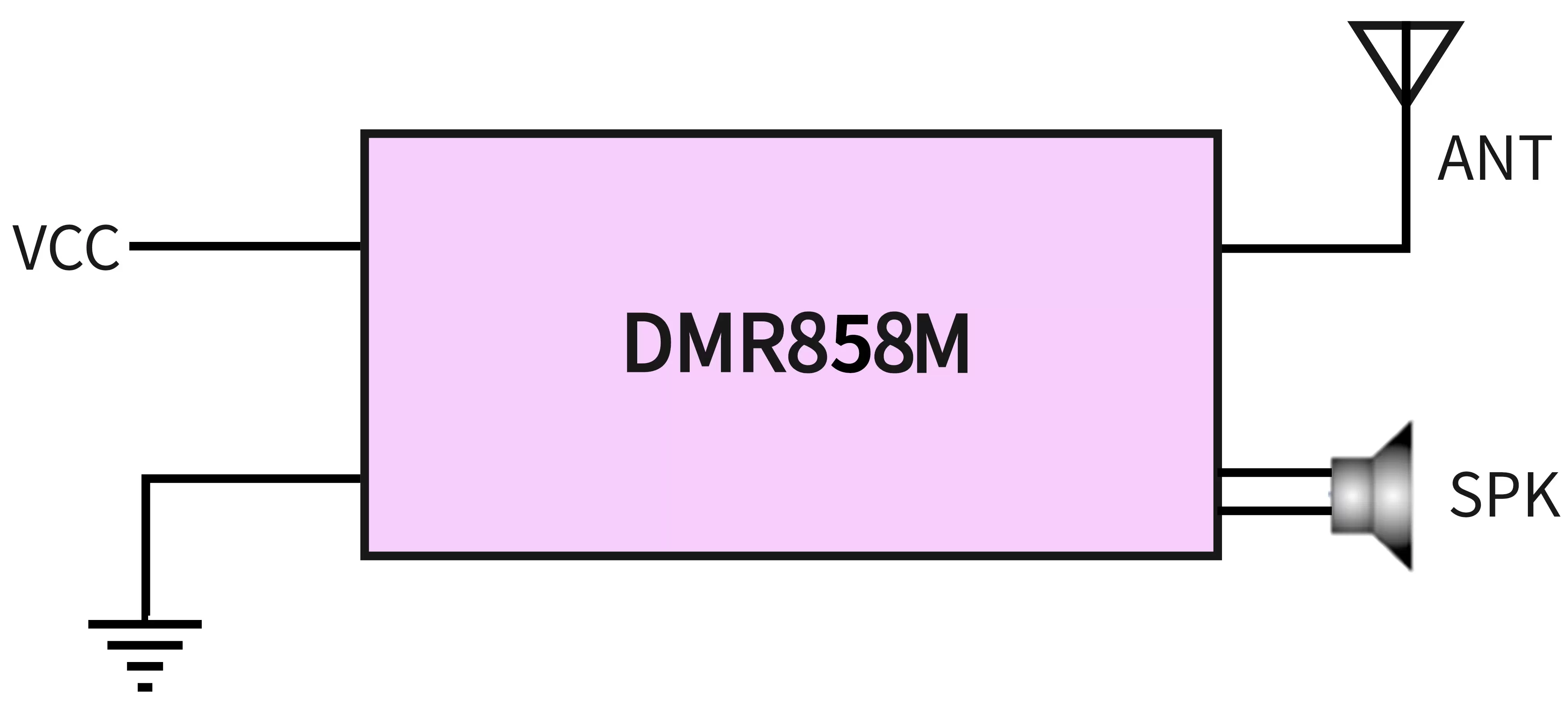

Circuito de aplicación típico

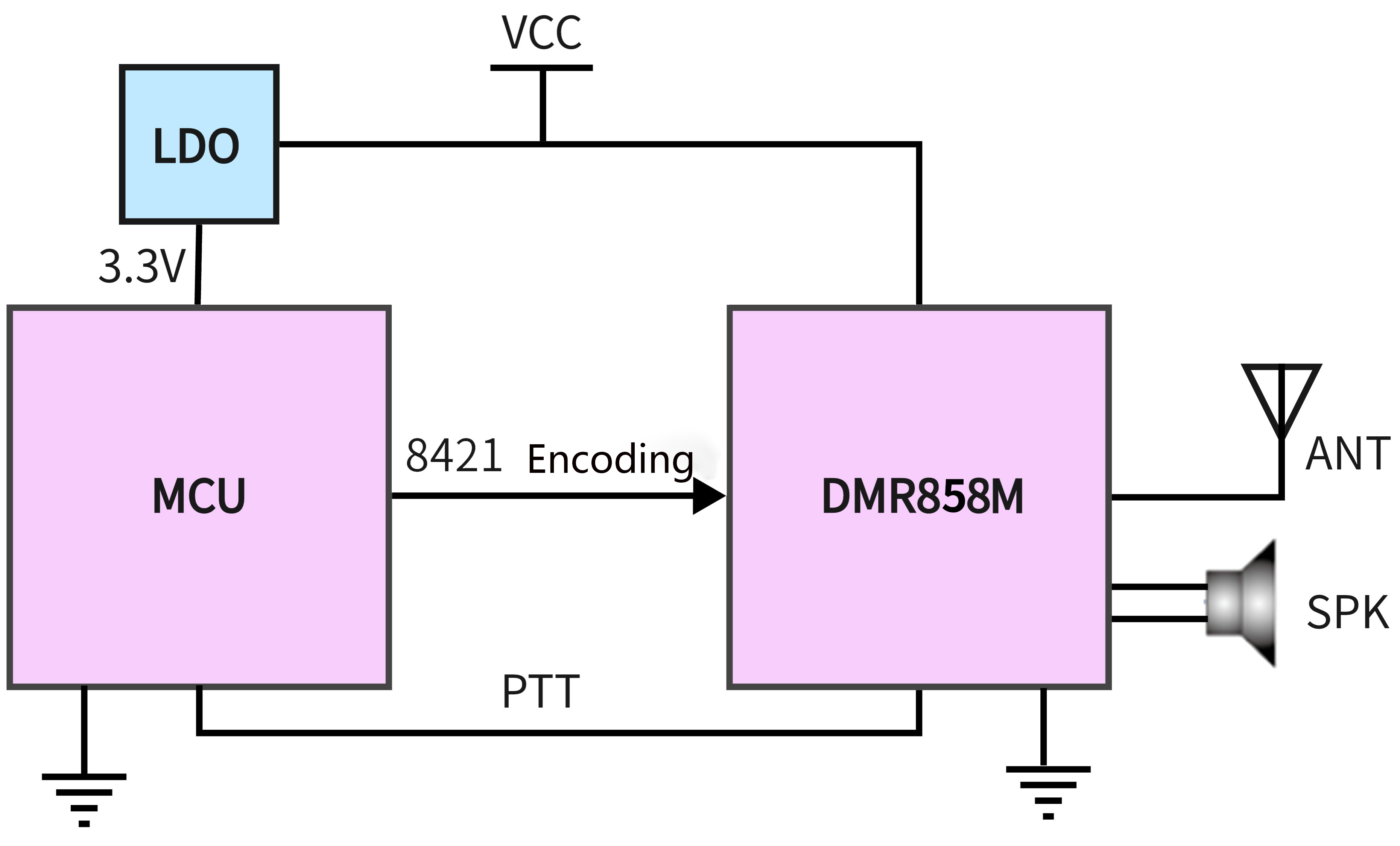

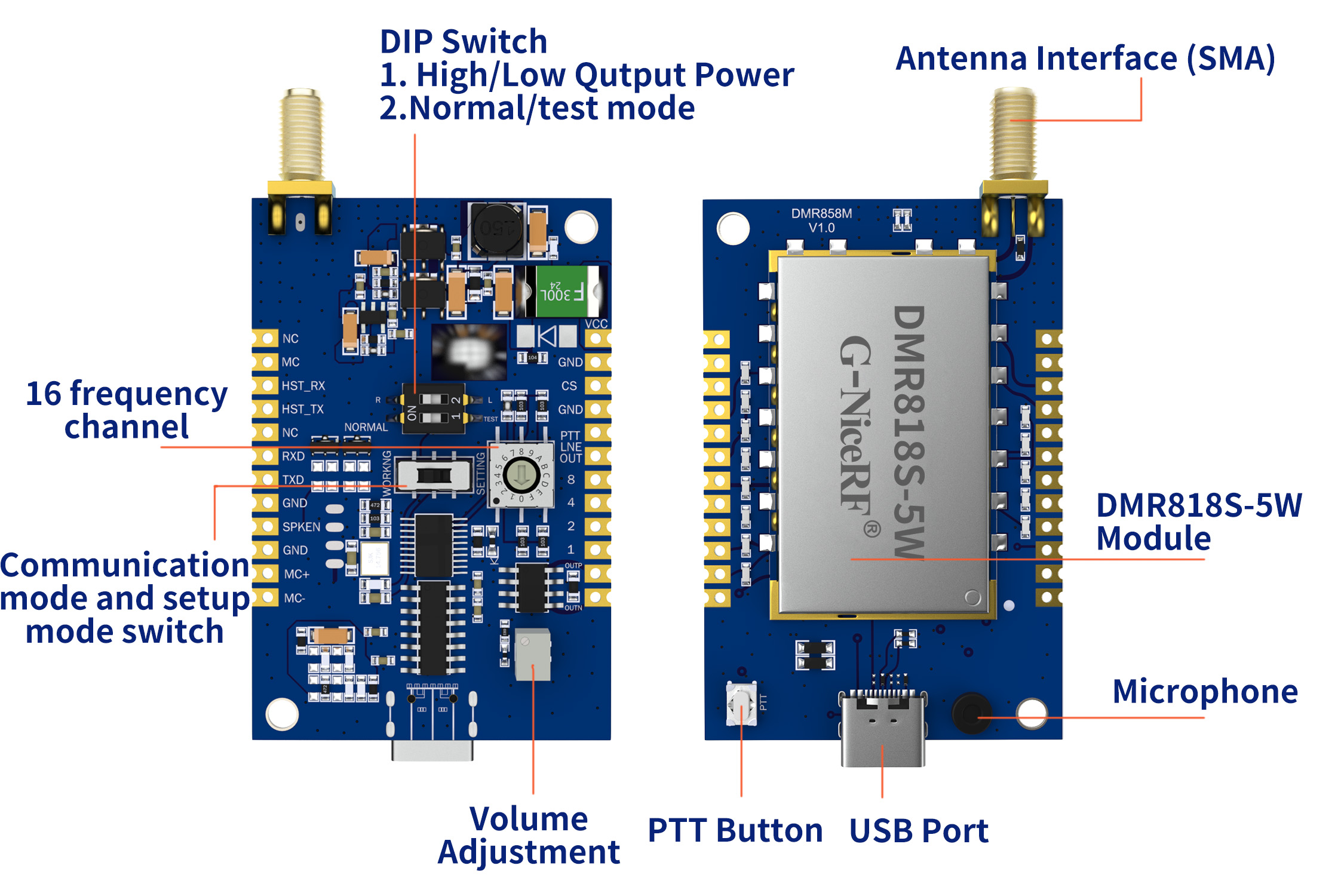

Introducción a la interfaz del módulo de intercomunicación DMR DMR858M

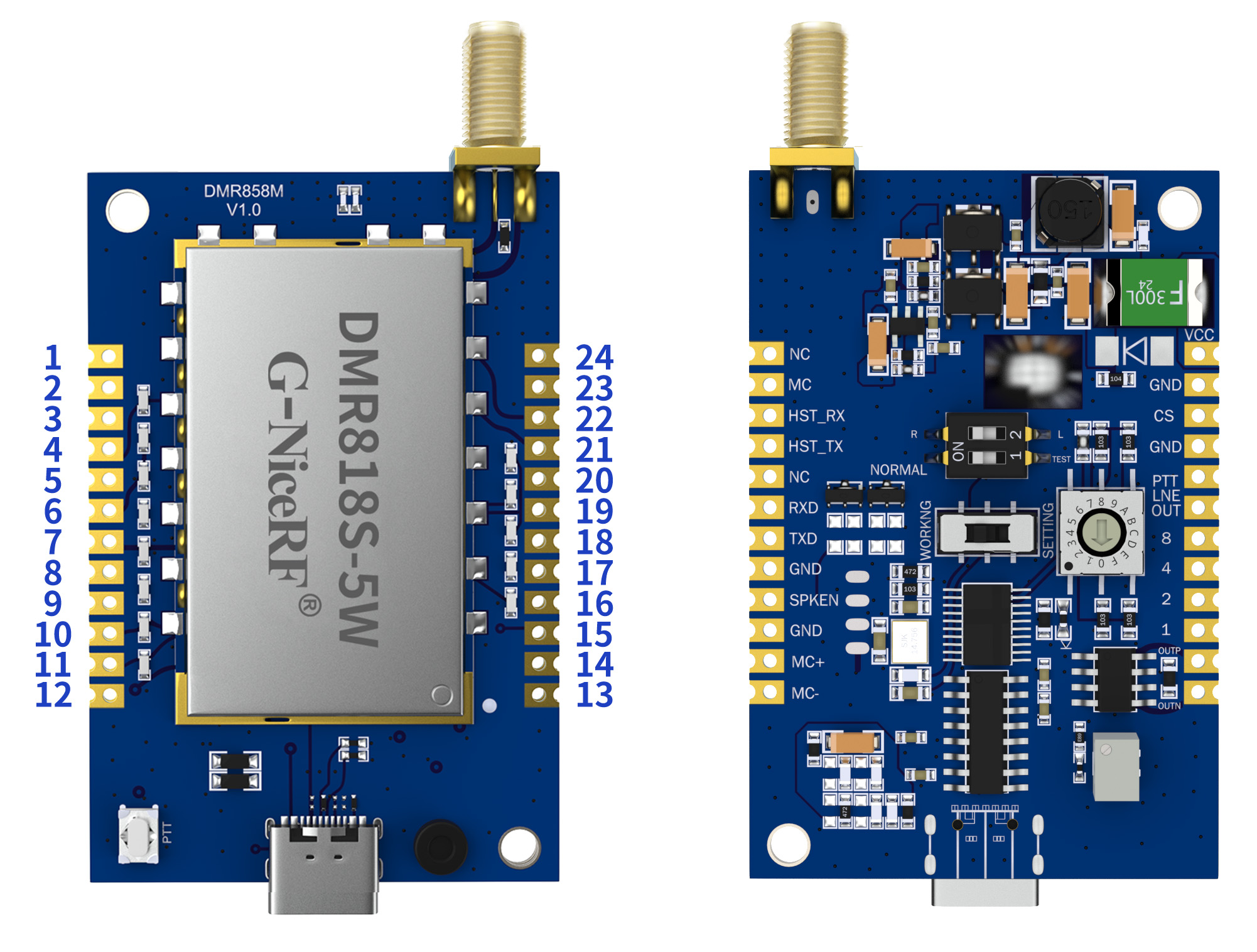

Definición de pines del módulo de intercomunicación digital DMR858M

Pin N.º	Nombre del pin	Descripción
1	VCC	Suministro positivo
2,4	Tierra	Suelo
3	CS	Pin de habilitación de suspensión del módulo, "0" para modo de suspensión, "1" para modo activo
5	PTT	Pin de control de transmisión/recepción, "0" para modo de transmisión, "1" para modo de recepción, el valor predeterminado es modo de recepción
6	SALIDA DE LÍNEA	Salida de audio
7	8	16 canales, código 8421, 8.º , salida predeterminada “1”
8	4	16 canales, código 8421, 4.º , salida predeterminada “1”
9	2	16 canales, código 8421, 2.º , salida predeterminada “1”
10	1	16 canales, código 8421, 1.º , salida predeterminada “1”
11	SALIDA	Salida de audio, conectar al altavoz 8Ω 2W y 4 Ω 5W
12	FUERA	Salida de audio, conectar al altavoz 8Ω 2W y 4 Ω 5W
13	MIC-	Terminal negativo del micrófono externo
14	MIC+	Terminal positivo del micrófono externo (se proporciona polarización interna, no se requiere fuente de alimentación adicional)
16	HABLADO	El pin indicador de recepción, normalmente bajo, se vuelve alto cuando se recibe una señal
18	TXD	Puerto de transmisión de datos en serie
19	RXD	Puerto de transmisión de datos en serie
20,2 3,24	CAROLINA DEL NORTE
2 1	HST_TX	Pin de transmisión de datos en serie (utilizado para la actualización del firmware)
2 2	HST_RX	Pin de recepción de datos en serie (utilizado para la actualización del firmware)

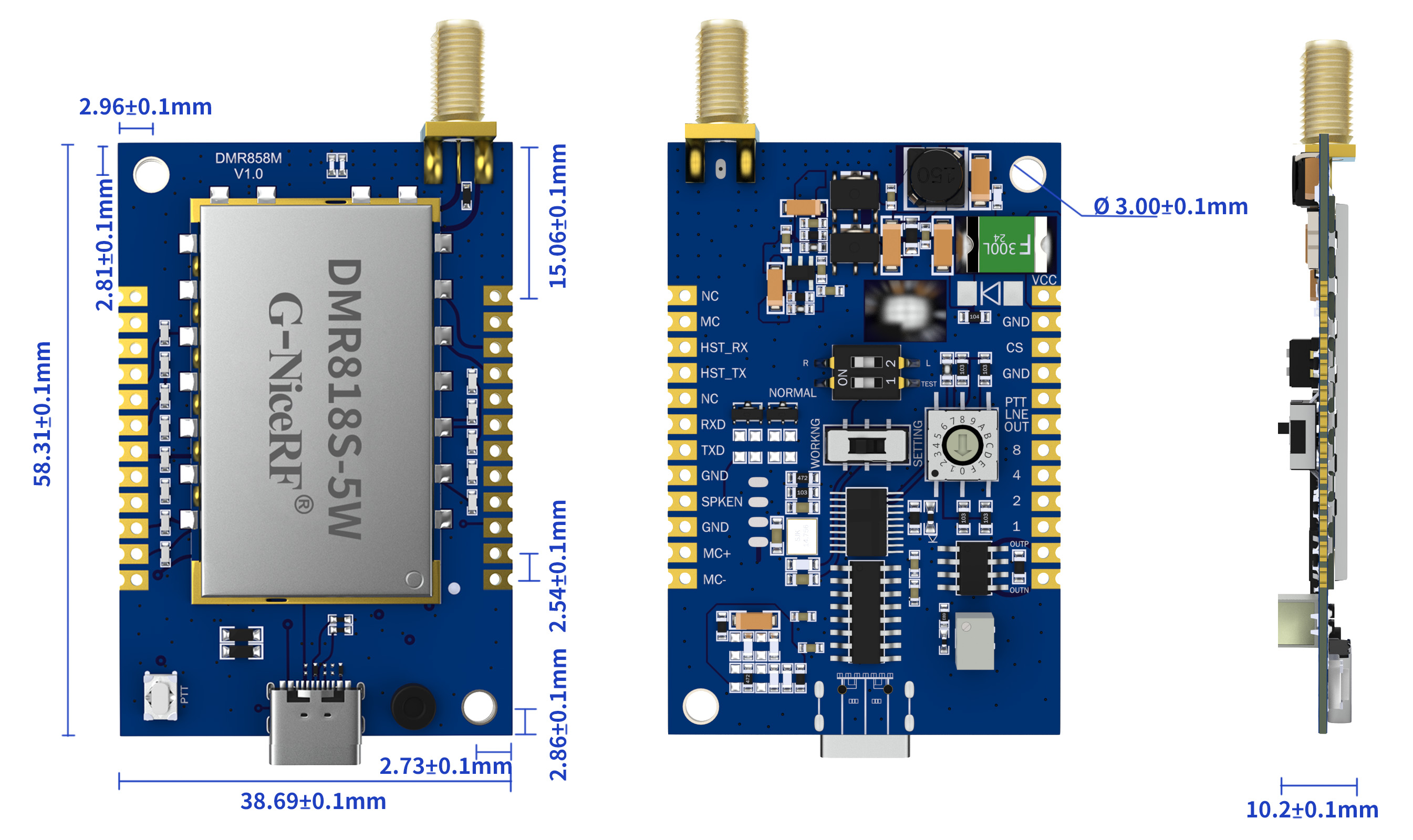

El módulo walkie-talkie tiene un tamaño DMR858M
