Parámetros | Condición | mín. | tipo | máx. | Unidad | ||
Fuente de alimentación | 3.6 | 4.0 | 8.4 | V | |||
Temperatura de trabajo | -20 | 25 | 60 | ℃ | |||
Rango de frecuencia | @uhf | 400 | 470 | megahercio | |||
@VHF | 134 | 174 | megahercio | ||||
@350 | 320 | 400 | megahercio | ||||
Velocidad de transmisión en serie | 57600 | bps | |||||
Consumo actual | |||||||
Dormir actual | @CS bajó durante 3 segundos | 1 | mamá | ||||
Corriente RX | 170 | mamá | |||||
Corriente TX (alta potencia)-DMR | @VCC=4.0V,2w | 650 | mamá | ||||
@VCC=8V,5w | 1000 | mamá | |||||
Corriente TX (baja potencia)-DMR | @VCC=4,0 V, 0,5 w | 400 | mamá | ||||
@VCC=8,0 V, 1 w | 460 | mamá | |||||
Corriente TX (alta potencia) -Analógica | @VCC=4.0V,2w | 1200 | mamá | ||||
@VCC=8V,5w | 1600 | mamá | |||||
Corriente TX (baja potencia) -Analógica | @VCC=4,0 V, 0,5 w | 700 | mamá | ||||
@VCC=8V,1w | 800 | mamá | |||||
Parámetros de recepción analógica | |||||||
Sensibilidad Rx (analógica) | @12dB SINAD | -120 | dBm | ||||
S/N | @ desviación de 1,5K | 40 | dB | ||||
Selectividad de canales adyacentes | Desplazamiento de 12,5 KHz | 62 | dB | ||||
Rechazo de intermodulación | Desplazamiento de 12,5 KHz | 63 | dB | ||||
Bloquear la inmunidad | Intervalo de frecuencia de interferencia >1M | 88 | dB | ||||
Amplitud de audio (salida de línea) | F0=1KHz | 0.2 | 130 | 460 | mV | ||
Impedancia de salida de audio (SPK) | 8 | Ohm | |||||
Distorsión de audio | F0=1KHz | 5 | % | ||||
Respuesta de audio | 300Hz | 8 | dB | ||||
500Hz | 6 | ||||||
1 kHz | 0 | ||||||
2 kHz | -6 | ||||||
3 kHz | -12 | ||||||
Parámetros de recepción DMR | |||||||
BER (modo DMR) | @ -117dBm | 4 | % | ||||
Selectividad de canal adyacente (ACS) | Compensación: +12,5 KHz | 60 | dB | ||||
Compensación:-12,5 KHz | |||||||
Rechazo de intermodulación | Compensación: +50/100 KHz | 63 | dB | ||||
Compensación:-50/100 KHz | |||||||
Bloquear la inmunidad | Compensación:+/-1MHz | 87 | dB | ||||
Compensación:+/-5MHz | |||||||
Parámetros de transmisión analógica | |||||||
Desviación de frecuencia máxima | Desviación de 12,5 KHz (N) | 2.2 | 2.5 | kilociclos | |||
Desviación de 25 KHz (W) | 4.5 | 5 | kilociclos | ||||
Sensibilidad | desviación: 1,5 KHz/2,5 KHz | 4 | 7 | 10 | mV | ||
Distorsión de audio | desviación: 1,5 KHz/2,5 KHz | 1 | 5 | % | |||
Característica de modulación | 300Hz | -13 | -11 | -9 | dB | ||
500Hz | -9 | -6 | -5 | dB | |||
1 kHz | -3 | 0 | 1 | dB | |||
2 kHz | 3 | 6 | 7 | dB | |||
3 kHz | 3 | 7 | 11 | dB | |||
Desviación CTCSS | 350 | 400 | 600 | Hz | |||
Potencia de salida del canal adyacente | Desplazamiento de 12,5 KHz | -60 | -63 | dBc | |||
SCN | 1,5 kHz/2,5 kHz | 38 | 40 | 50 | dB | ||
Parámetros de transmisión DMR | |||||||
error de frecuencia | 0,5 | ppm | |||||
BER 4FSK Tx | ≤1×10-4 | ||||||
Potencia de salida del canal adyacente | +/-12,5 KHz | ≤-55 | dB | ||||
Potencia de salida del siguiente canal adyacente | +/-25 kHz | ≤ -65 | dB |

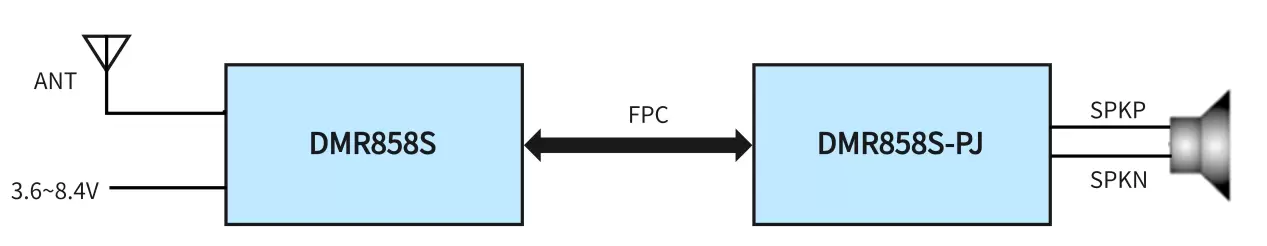

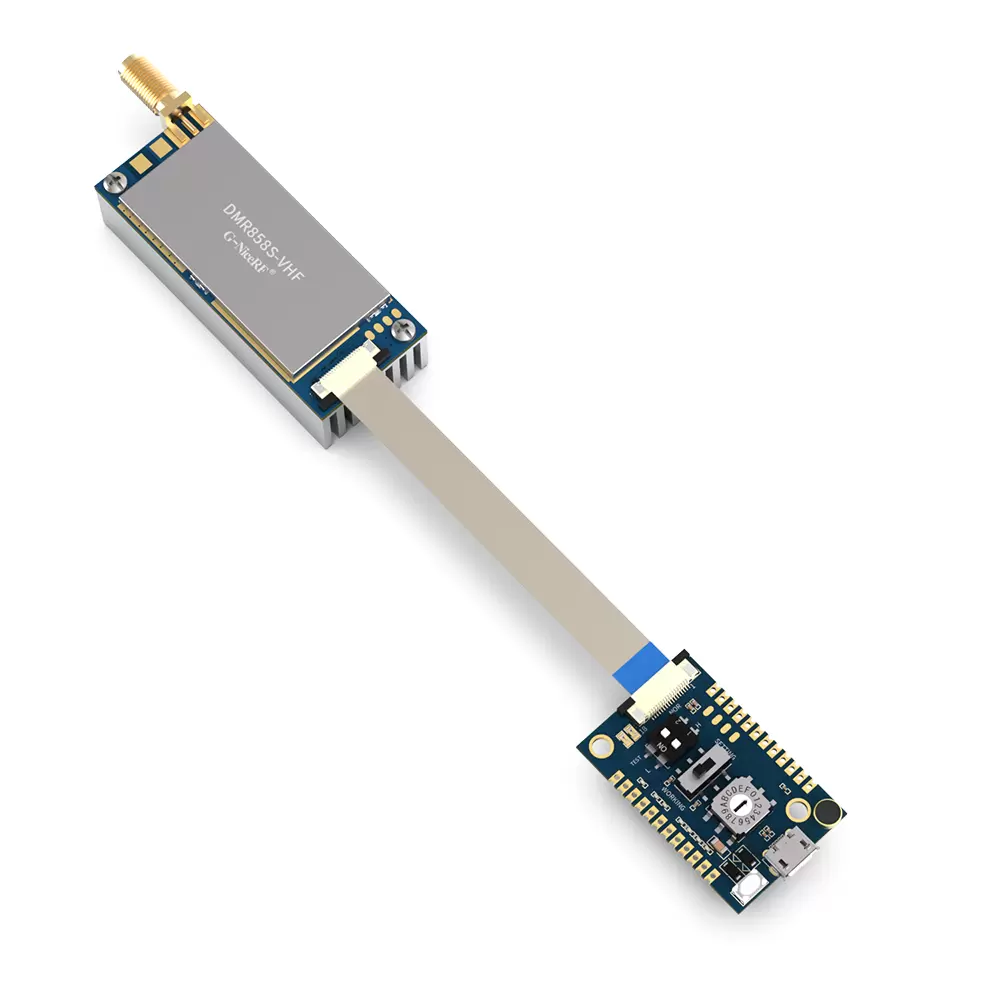

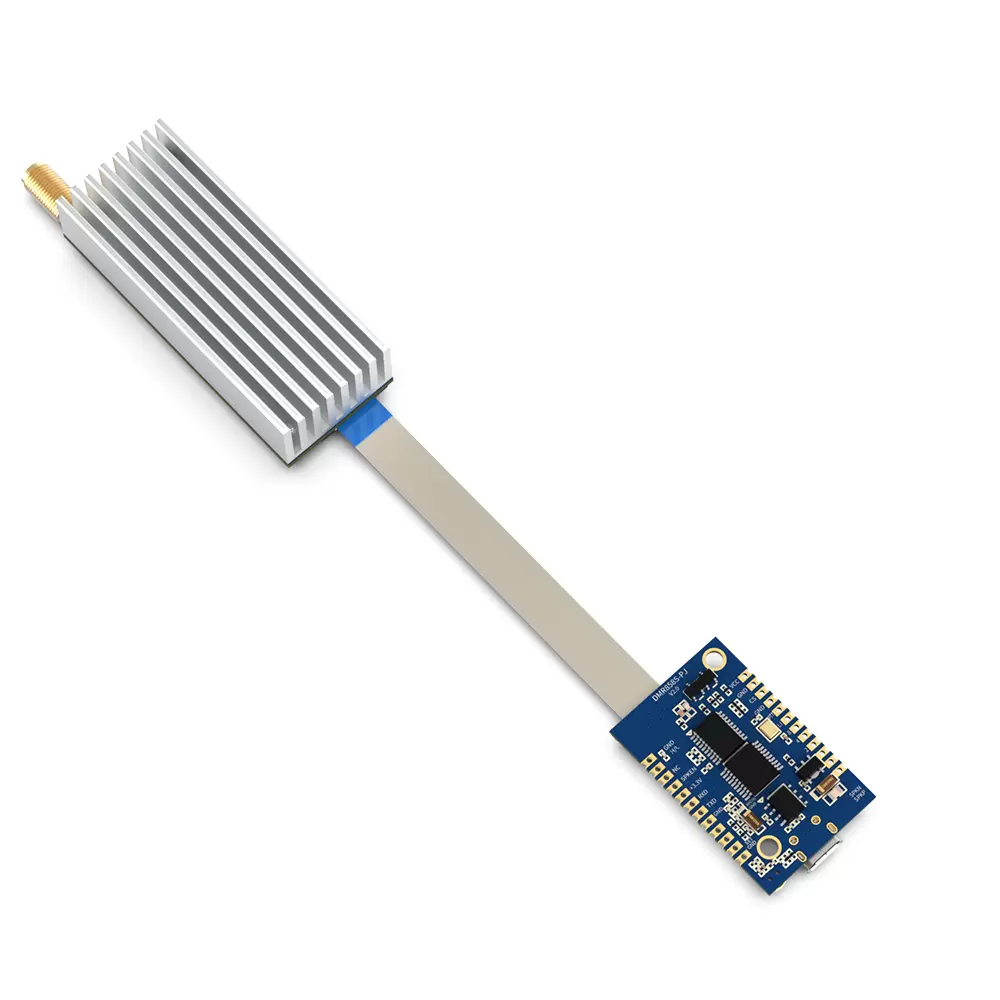

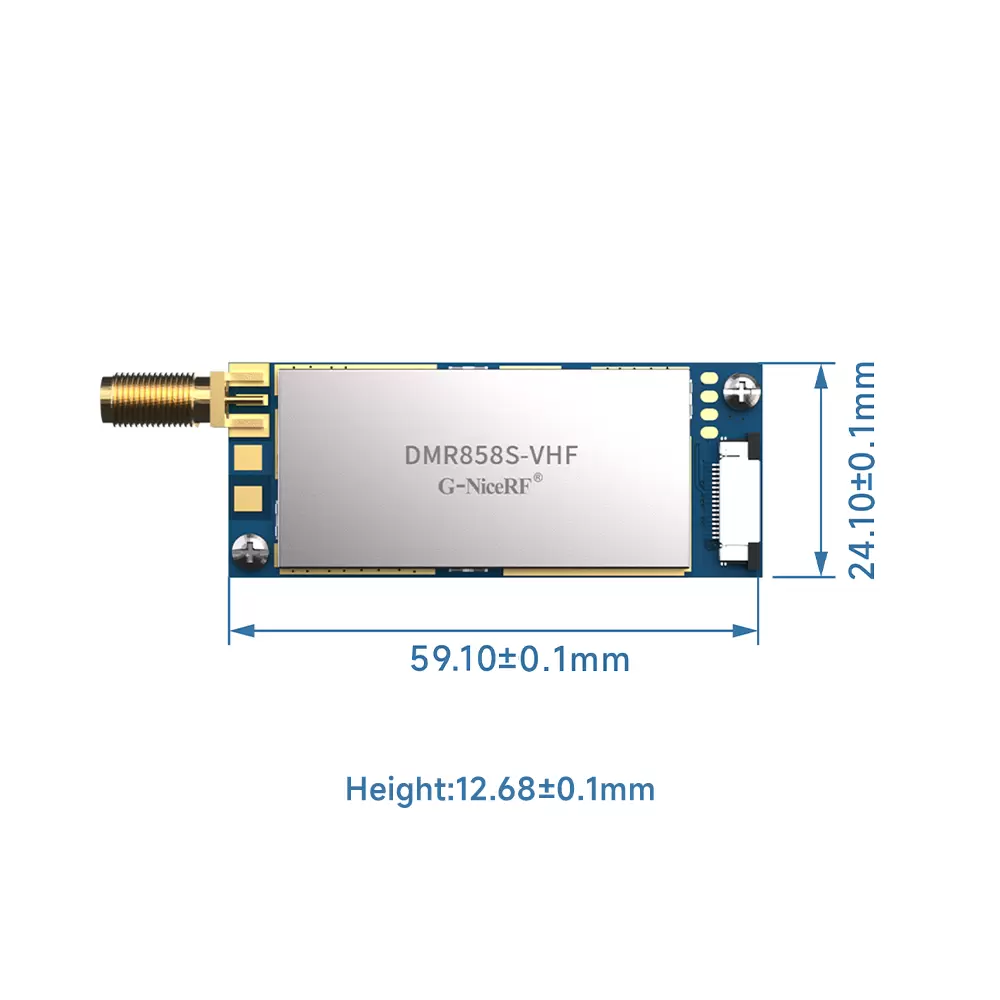

Tipo | walkie-talkie DMR |
Potencia de salida | 5W |

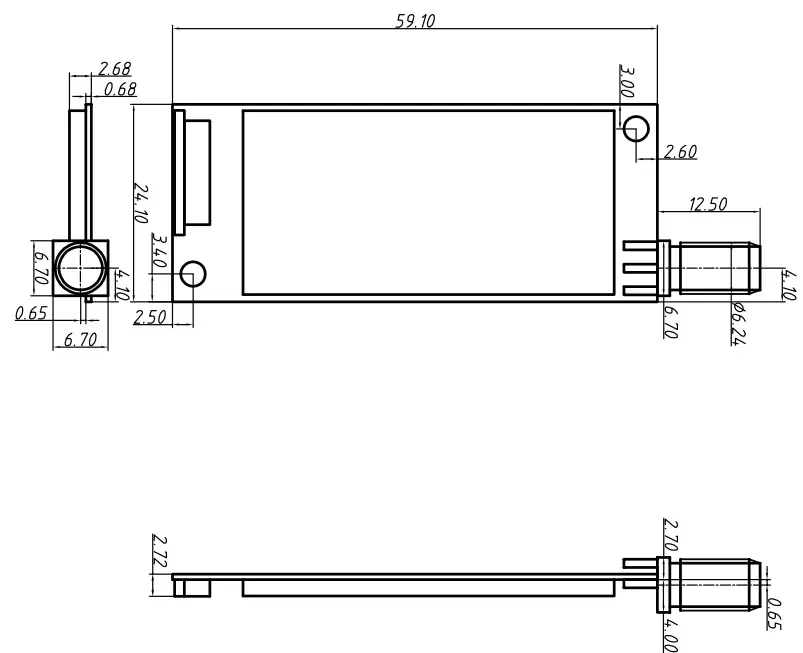

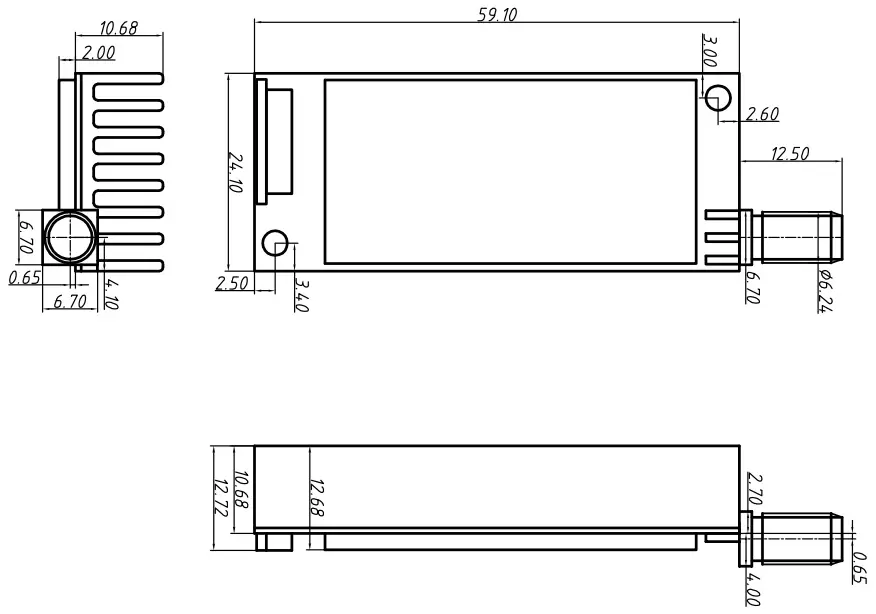

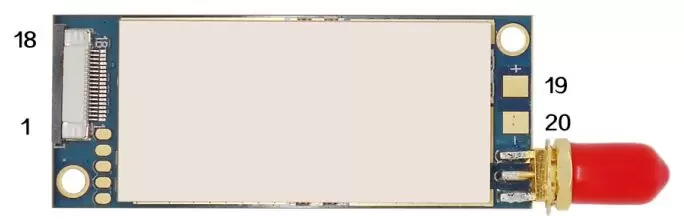

Número de PIN | Definición | E/S | Descripción |
1,2,4 | Tierra | Suelo | |
3 | MIC_IN | I | Entrada de micrófono |
5 | UART-RX | I | Conectado con UART-TX de dispositivo externo |
6 | UART-TX | oh | Conectado con UART-RX de dispositivo externo |
7,13 | Tierra | Suelo | |
8 | CS | I | Dormir: 0; trabajando: 1 (nivel alto o dejar abierto) |
9 | PTT | I | Transmisión: 0, RX: 1 |
10 | LINE_OUT | oh | Línea de salida para voz |
11 | T/R | oh | Indicador TX/RX, 1: TX, 0: RX |
12 | HABLADO | oh | Indicador de señal válida, 1: señal válida, 0: no se recibió señal válida. Este pin se puede utilizar para controlar un amplificador de voz externo. 1: encendido, 0: apagado |
14,15 | +3,3V | Salida de 3,3 V, carga máxima de 50 mA | |
16,17,18,19 | +VCC | VCC (3,3 V-9 V) | |
20 | Tierra | Suelo |

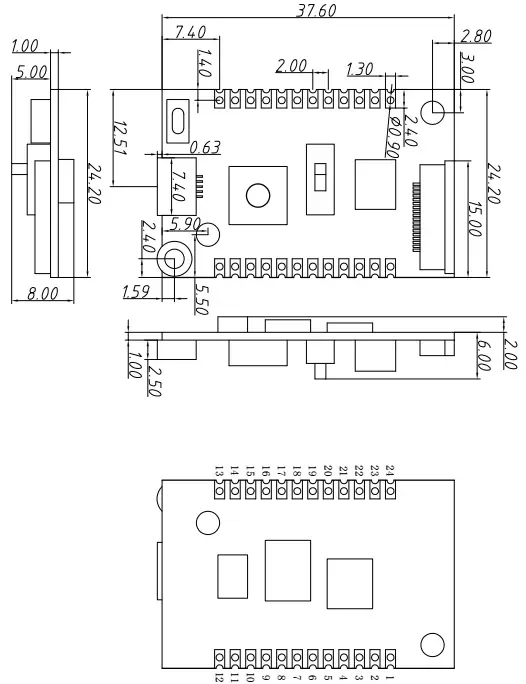

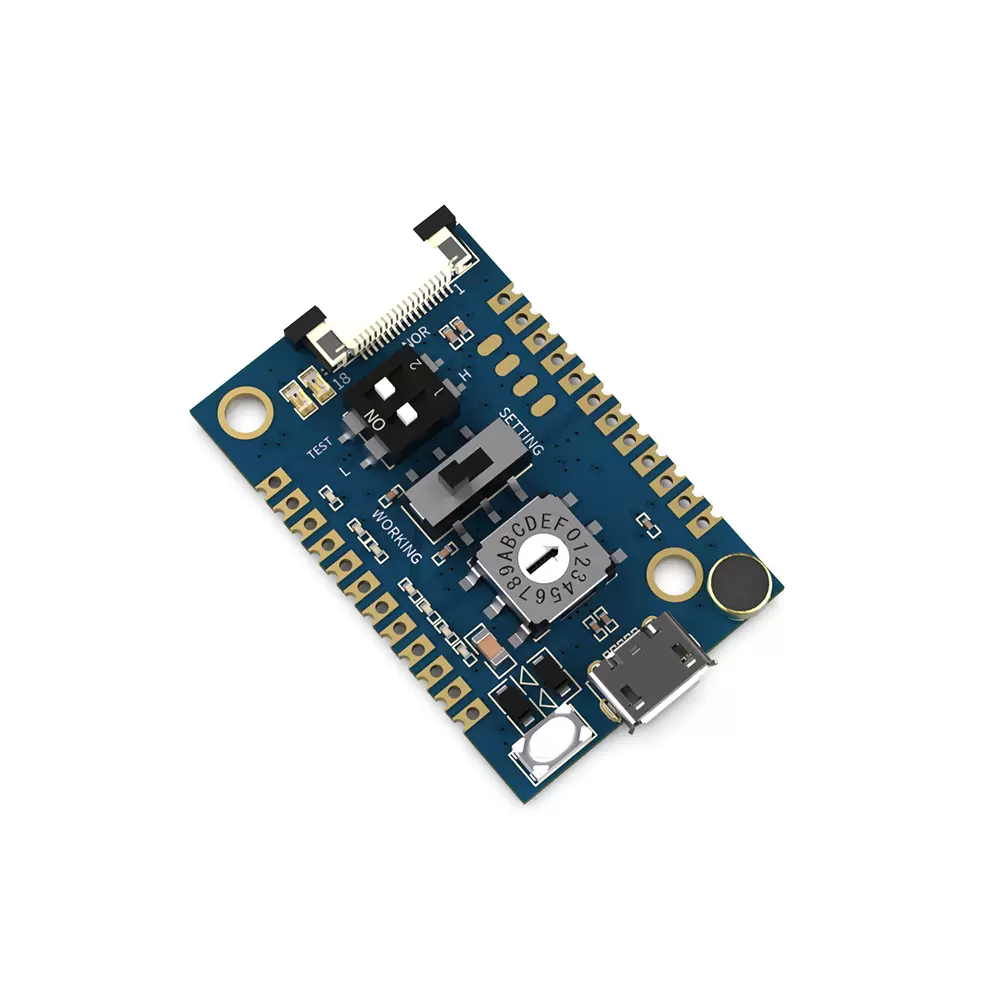

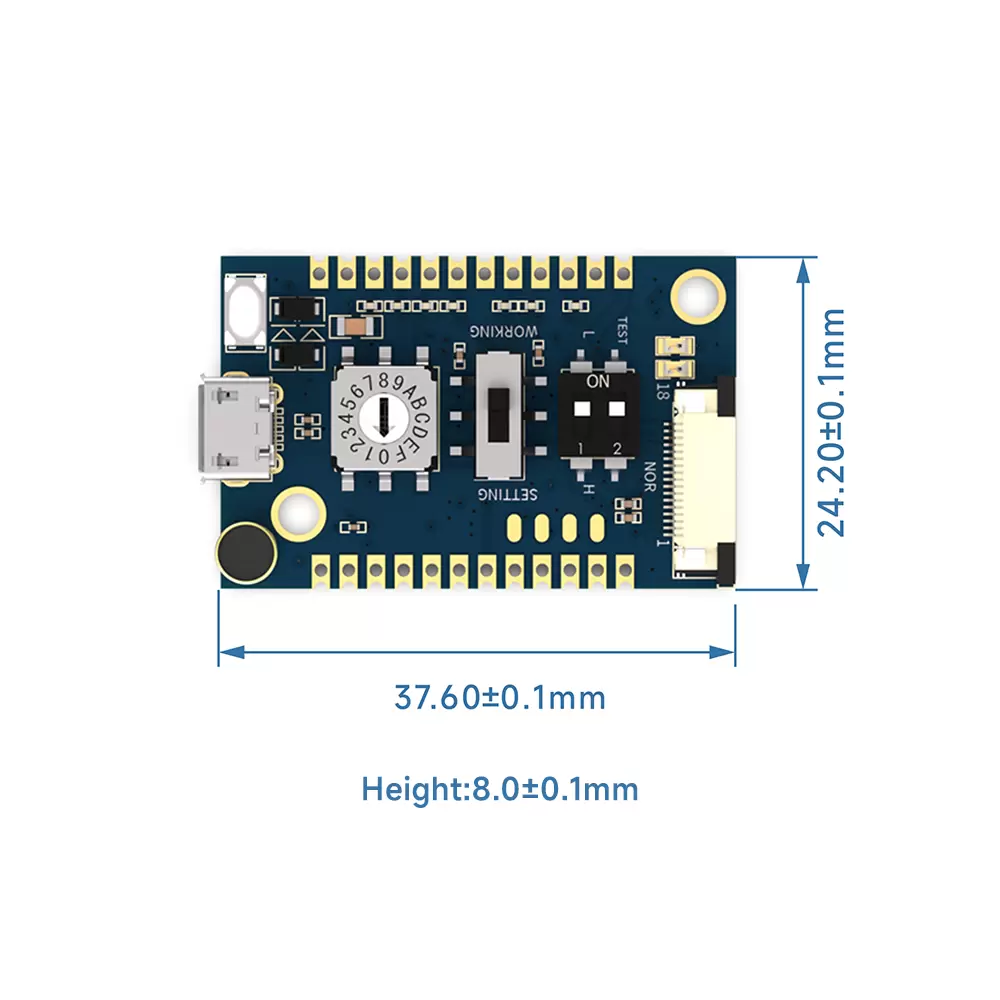

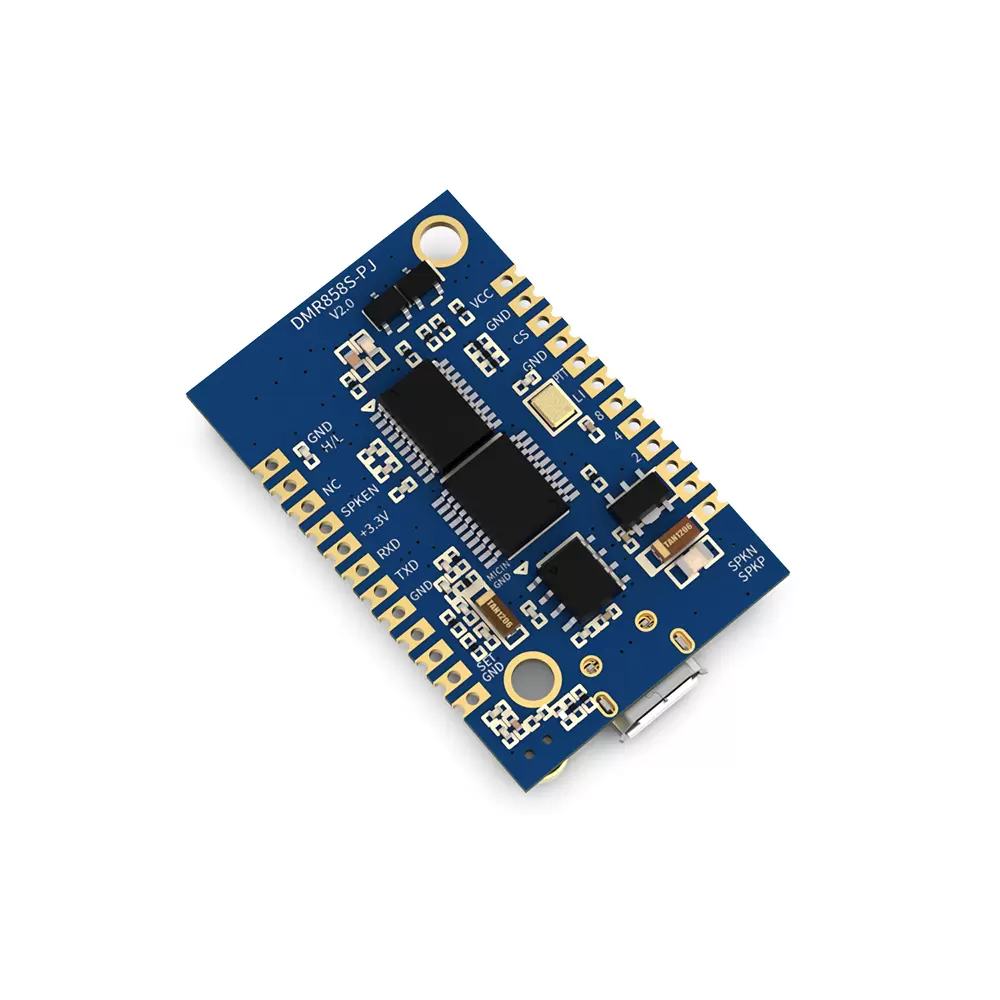

Pin No. | Definición | E/S | Descripción |
1 | VCC | VDD (conectado al Pin 19 de la placa de funciones) | |
2,4 | Tierra | Suelo | |
3 | CS | I | Conéctese al CS del tablero de funciones |
5 | PTT | I | Conectar al PTT de la placa de función. |
6 | LINE_OUT | oh | Conéctese a la línea de salida del tablero de funciones |
7 | 8 | I | Selección de canal de frecuencia (16 canales). El canal de frecuencia se puede seleccionar mediante el interruptor giratorio integrado o mediante la entrada de estos pads. Gire al canal 0 o retire el interruptor giratorio si el usuario desea controlar el canal con estos pads. |
I | 8: el bit máximo, | ||
I | 4: el tercer bit, | ||
I | 2: el segundo bit; | ||
I | 1: lo mínimo, por ejemplo: | ||
I | Codificación 8421: | ||
I | 0000: canal 0, | ||
I | 0001: canal 1 | ||
I | 0010: canal 2 | ||
8 | 4 | I | 0011: canal 3 |
9 | 2 | I | … |
10 | 1 | I | 1111: canal 15 |
11 | SPKN | oh | Conectado con altavoz: 8 Ohm 2W |
12 | SPKP | oh | |
13,15,17 | Tierra | Suelo | |
14 | COLOCAR | I | Modo de configuración (0: modo de configuración, 1: modo normal) |
16 | MIC_IN | I | Conéctese a Mic_IN del tablero de funciones |
18 | TXD | oh | Conecte a TXD/RXD de la placa de función |
19 | RXD | t | |
20 | +3.3V | Salida de 3,3 V, carga máxima de 50 mA | |
21 | HABLADO | Conéctese al SPKEN de la placa de función. | |
22 | CAROLINA DEL NORTE | CAROLINA DEL NORTE | |
23 | ALTO/L | I | Control de potencia de salida, 0: baja, 1: alta |
24 | Tierra | Suelo |
