DMR828S: Módulo Walkie Talkie DMR Tier II de 2 W con AMBE++
Tipo: Walkitetalkie DMR
Proceso de dar un título: Otros
Potencia de salida: 500mW,2W

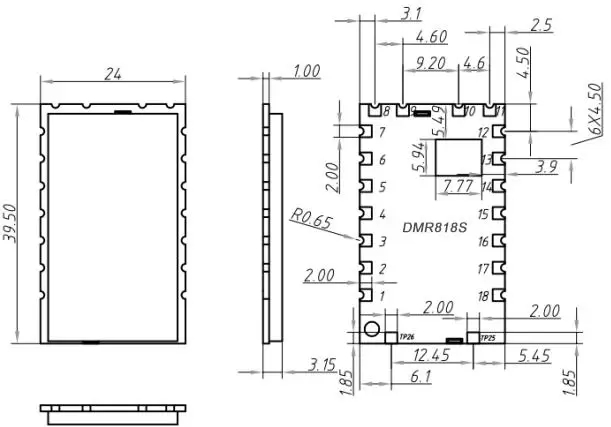

Tamaño (mm):65,84*38,88
Parámetros | Condición de prueba | Mín. | Tipo. | máx. | Unidad | |||
Rango de voltaje | 3.3 | 4.2 | 5.0 | V | ||||
Temperatura de funcionamiento | -20 | 25 | 60 | ℃ | ||||
Rango de frecuencia | @uhf | 400 | 470 | megahercio | ||||
@VHF | 134 | 174 | megahercio | |||||
@350 | 320 | 400 | megahercio | |||||
Hora de inicio | 2000 | EM | ||||||
Velocidad de transmisión UART | 57600 | bps | ||||||
Consumo actual | ||||||||
Dormir actual | CS bajó durante 3 segundos | < 55 | ua | |||||
corriente de rx | <135 | mamá | ||||||
Corriente Tx (alta potencia) | @VCC=4,2 V, 2 W analógico | <1300 | mamá | |||||
@VCC=4,2 V, 2 vatios digitales | <1000 | mamá | ||||||
Corriente Tx (baja potencia) | @VCC=4,2 V, 0,5 W analógico | <650 | mamá | |||||
@VCC=4,2 V, 0,5 W digitales | <500 | mamá | ||||||
Parámetros de radiofrecuencia | ||||||||
Tolerancia de frecuencia | 1 | 1.5 | ppm | |||||
Sensibilidad de modulación | Compensación de frecuencia de 1,5 KHz/2,5 KHz (N/W) | 6 | 7 | 12 | mv | |||
Potencia de canal adyacente | @ compensación de 12,5K | -60 | -62 | dBm | ||||
Voltaje de entrada del micrófono | 0.1 | 1.6 | Vpp | |||||
Desplazamiento de frecuencia de modulación CTCSS | 0,35 | 0,4 | 0,6 | kilociclos | ||||
Características de modulación | 300Hz | -13 | -11 | -9 | dB | |||
500Hz | -9 | -6 | -5 | dB | ||||
1000Hz | -3 | 0 | 1 | dB | ||||
2000Hz | 3 | 6 | 7 | dB | ||||
3000Hz | 5 | 7 | 11 | dB | ||||
Parámetros de recepción | ||||||||
Sensibilidad | Analógico (12 dB SNR) | -120 | dBm | |||||
Recepción de BER (modulación DMR) | @ -118dBm | 5 | % | |||||
Amplitud de salida de audio | 500 | mV | ||||||
Impedancia de salida de audio | 30 | KOhm | ||||||
Selectividad de canales adyacentes | Compensación: +12,5 KHz | 60 | dB | |||||
Compensación: +12,5 KHz |
Tipo | walkie-talkie DMR |
Potencia de salida | 2W |
Proceso de dar un título | CE-RED, identificación FCC |

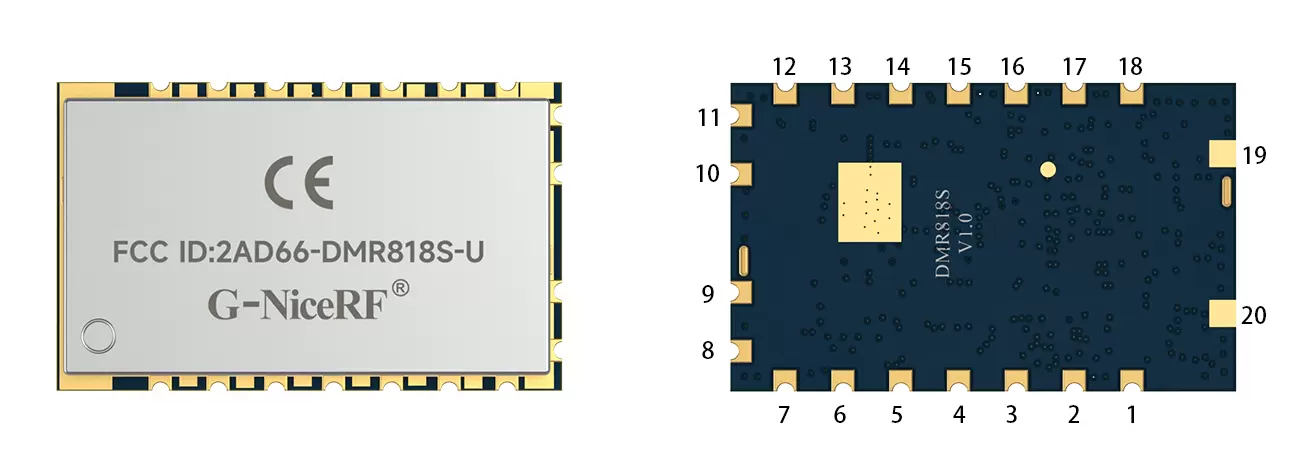

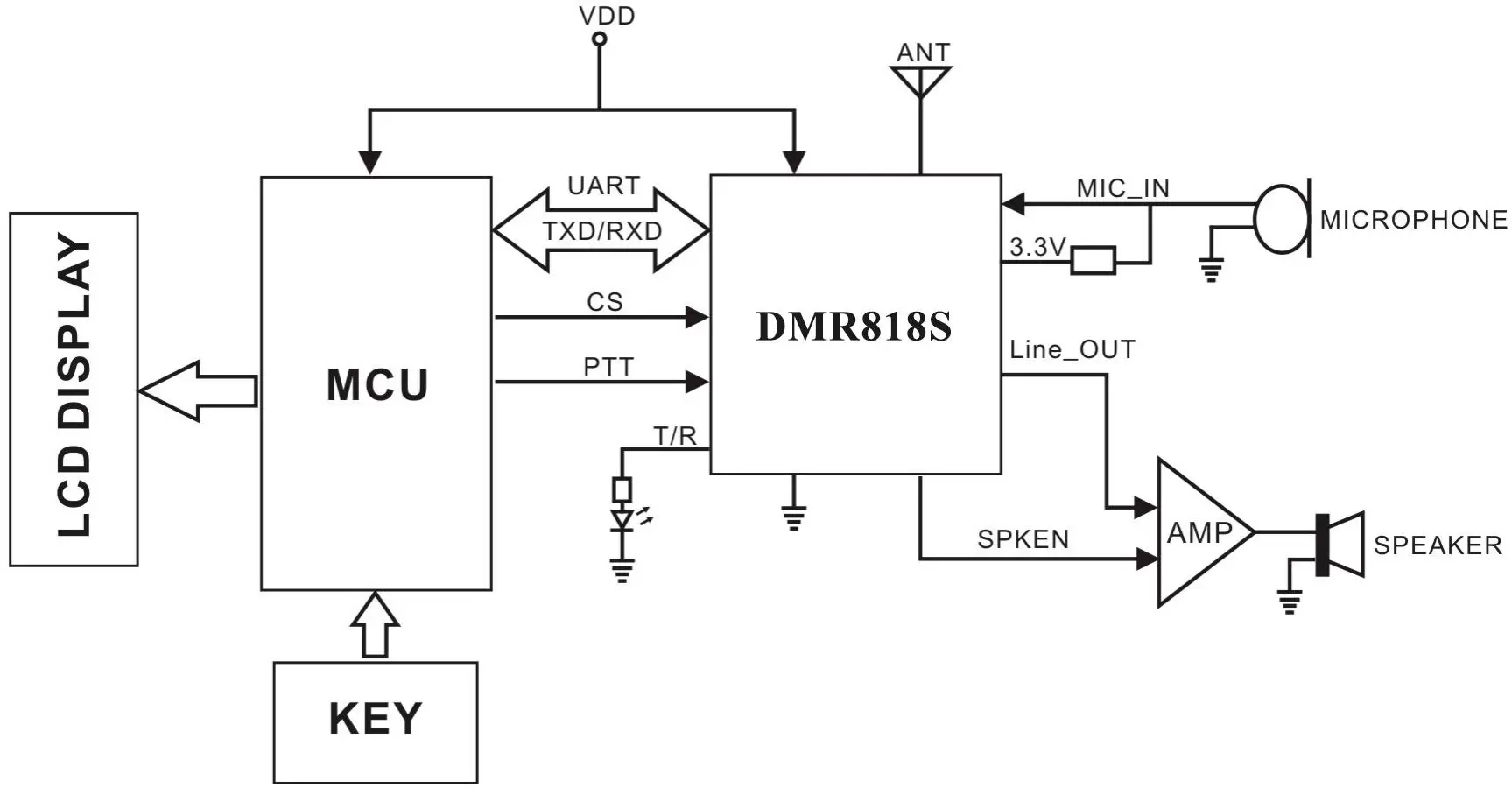

Pin NO. | Nombre del pin | E/S | estándar de nivel | Descripción |
1 | MIC_IN | I | Micrófono o entrada de línea | |
2 | UART-TX | oh | 0-3,3 V | UART-TXD |
3 | UART-RX | I | 0-3,3 V | UART-RXD |
4, 12 | CAROLINA DEL NORTE | |||
5 | HST_TXD | oh | 0-3,3 V | Pin de transmisión de datos (para actualizar el programa) |
6 | HST_RXD | I | 0-3,3 V | Recibir pin de datos (para actualizar el programa) |
7 | HORMIGA | conectar antena de 50 ohmios | ||
8, 9, 10 | Tierra | - | Suelo | |
11 | VCC | - | 0-5V | Suministro externo y positivo 3.3~5V |
13 | CS | I | 0-5V | Nivel alto para trabajo normal, déjelo abierto o baje para ingresar al modo de suspensión |
14 | PTT | I | 0-3,3 V | Entrada del módulo, control de transmisión/recepción, tire hacia abajo para forzar que el módulo entre en estado TX; tirar alto para el estado Rx |
15 | +3.3V | - | Salida de 3,3 V, conectar a 50 mA | |
16 | LINE_OUT | oh | Salida de audio | |
17 | T/R | oh | 0-3,3 V | Salida del módulo, estado de transmisión/recepción, alto para TX y bajo para Rx |
18 | HABLADO | oh | 0-3,3 V | Control del amplificador de audio |
19, 20 | Tierra | - | Suelo |
