SV652: Módem RF de largo alcance con carcasa de aluminio de grado industrial de 500 mW y protección ESD

El SV652 es un módem RF de clase industrial y altamente integrado. Se puede elegir entre TTL/232/485, correspondiente a SV652-TTL/SV652-232/SV652-485. El SV652 ofrece buena sensibilidad y una potencia de salida de 500 mW para lograr un amplio alcance de RF y una comunicación RF fiable. Para evitar interferencias, el SV652 ofrece 40 canales de frecuencia e ID de red configurable. El SV652 es flexible y fácil de usar, e incluye numerosos parámetros, como frecuencia, velocidad de datos, potencia de salida, ID de red e ID de nodo. Los usuarios pueden configurar los parámetros a través de su PC o dispositivo.
SV652 utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetros	Mín.	Típico.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	3.3	5.0	6.5	V
Temperatura de funcionamiento	-40	25	+85	°C
Consumo actual
Corriente Rx		25		mamá	Nivel TTL
		34		mamá	Nivel 485
		32.7		mamá	Nivel 232
Corriente de transmisión		350		mamá	@27dBm
Corriente de sueño		＜5		uA	Nivel @TTL
Parámetros de RF
Rango de frecuencia	414.92	433.92	453.92	megahercio	@433 MHz
	470.92	489.92	509.92	megahercio	@470 MHz
	849.92	868.92	888.92	megahercio	@868 MHz
	895.92	914.92	934.92	megahercio	@915 MHz
Velocidad de datos	1.2	9.6	115.2	Kbps	GFSK
Potencia de salida	20	/	+27	dBm
Sensibilidad		-121		dBm	@1,2 kbps

Características del módem RF SV652

Vigilancia de software integrada
Circuito de reinicio automático antichoque de hardware incorporado para resistir fuertes señales de interferencia externa
433/470/868/915 MHz (personalizable: 240-930 MHz)
Clase industrial
40 canales
4 bytes de ID de red y 2 bytes de ID de nodo
Velocidad de datos de la serie: 1200 ~ 115200 bps
Velocidad de datos aéreos: 1200 ~ 115200 bps
Modulación GFSK
RSSI
Interfaz: TTL/RS232/RS485
Adaptación automática de antena
Bidireccional y semidúplex
Sensibilidad: -121 dBm
Potencia máxima de salida: 500 mW (+27 dBm)
Voltaje de funcionamiento: 3,3 ~ 6,5 V
Temperatura de trabajo: -40 ~ +85 °C
Peso: 47g
Los parámetros se guardan automáticamente

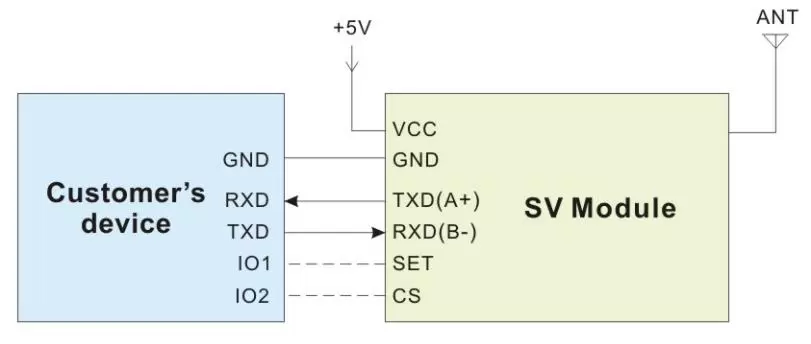

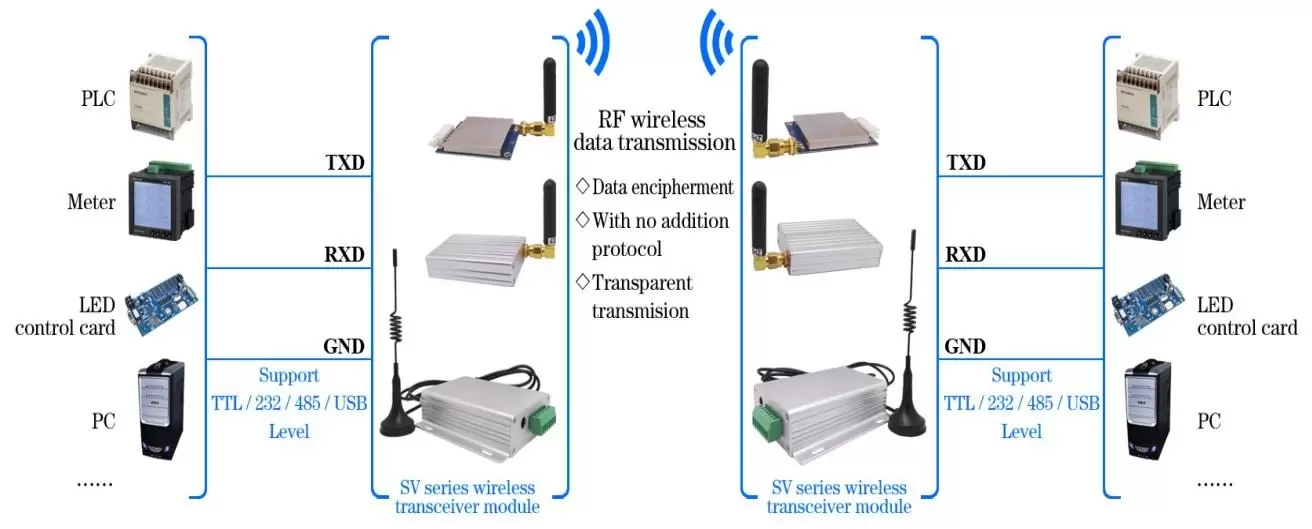

Circuito de aplicación del módem RF inalámbrico SV652 con carcasa de aluminio de grado industrial.

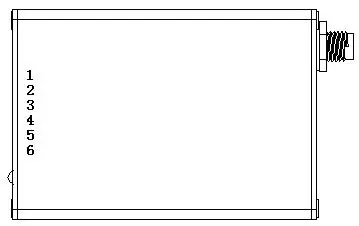

Definición de pines del módem RF inalámbrico SV652 con potencia de 500 mW y protección ESD

N.º de pin	Definición	Descripción
1	VCC	Conectado a la fuente de alimentación positiva (típicamente 5 V)
2	Tierra	Conectado a tierra
3	TXD	TXD del módulo y conectar a RXD externo
4	RXD	RXD del módulo y conectar a TXD externo
5	COLOCAR	Habilitar modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar nivel alto para salir del modo de configuración) Válido cuando el pin CS está alto o se deja abierto.
6	CS/NC	Para la versión predeterminada del módulo, este pin debe dejarse flotante (el módulo tiene un circuito de reinicio automático anti-choque incorporado) Nota: Los clientes pueden personalizar la versión de suspensión del programa (sin función de reinicio automático), suspensión de nivel bajo, corriente inferior a 5 uA, salida de nivel alto predeterminada.

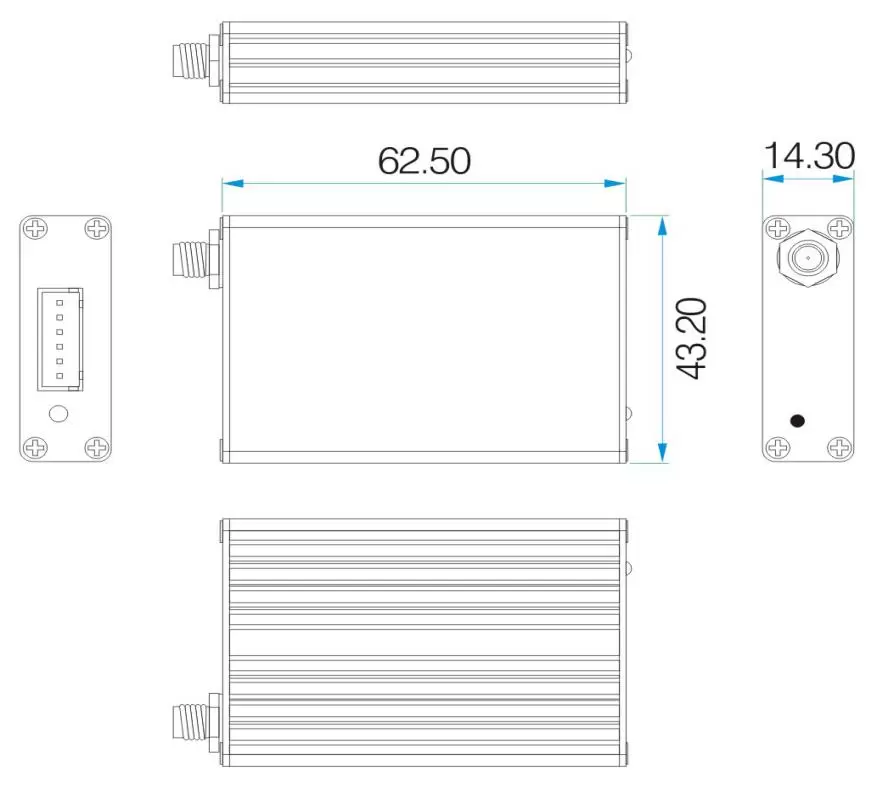

Dimensiones mecánicas del módem RF inalámbrico de largo alcance SV652 en carcasa de aluminio.

Dimensiones mecánicas del módem RF SV652
