SV6202: Módem RF industrial de 2 W, pequeño y de largo alcance, con protección ESD y módulos UART inalámbricos transparentes.

El SV6202 es un módem RF de ultra larga distancia y altamente integrado que utiliza el si4432 de alto rendimiento de Silicon Labs y un microcontrolador industrial. Se puede elegir entre TTL/232/485, correspondiente a SV6202-TTL/SV6202-232/SV6202-485. El SV6202 ofrece buena sensibilidad y una potencia de salida de 1 W para lograr un amplio alcance de RF y una comunicación RF fiable. Para evitar interferencias, el SV6202 ofrece 40 canales de frecuencia e ID de red configurable. Es flexible y fácil de usar, e incluye numerosos parámetros, como frecuencia, velocidad de datos, potencia de salida, ID de red e ID de nodo. Los usuarios pueden configurar los parámetros a través de su PC o dispositivo.
SV6202 utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetros	Mín.	Típico.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	4.5	5.0	6.5	V
Temperatura de funcionamiento	-40	25	+85	°C
Consumo actual
Corriente Rx		25		mamá	Nivel TTL
		34		mamá	Nivel 485
		32.7		mamá	Nivel 232
Corriente de transmisión		900		mamá	@33dBm
Corriente de sueño		＜5		uA	@ Versión personalizada de bajo consumo
Parámetros de RF
Rango de frecuencia	414.92	433.92	453.92	megahercio	@433 MHz
Rango de frecuencia	470.92	489.92	509.92	megahercio	@470 MHz
Velocidad de datos	1.2	9.6	115.2	Kbps	GFSK
Potencia de salida	13	/	+33	dBm
Sensibilidad		-121		dBm	@1,2 kbps

Características del módem RF SV6202

Vigilancia de software integrada
Circuito de reinicio automático antichoque de hardware incorporado para resistir fuertes señales de interferencia externa
Frecuencia: 433/470/868/915 MHz
Clase industrial
40 canales
4 bytes de ID de red y 2 bytes de ID de nodo
Velocidad de datos de la serie: 1200 ~ 115200 bps
Velocidad de datos aéreos: 1200 ~ 115200 bps
Modulación GFSK
RSSI
Los parámetros se guardan automáticamente
Interfaz: TTL/RS232/RS485
Bidireccional y semidúplex
Sensibilidad: -121 dBm
Potencia máxima de salida: 2 W (+33 dBm)
Voltaje de trabajo: 4,5 ~5 V
Temperatura de trabajo: -40 ~ +85 °C
Peso: 48 g

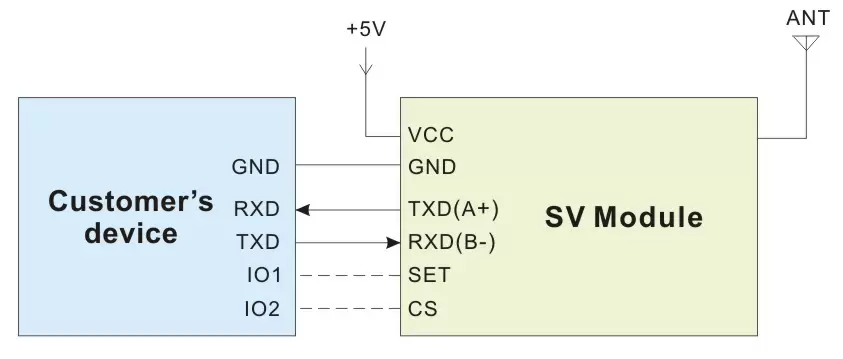

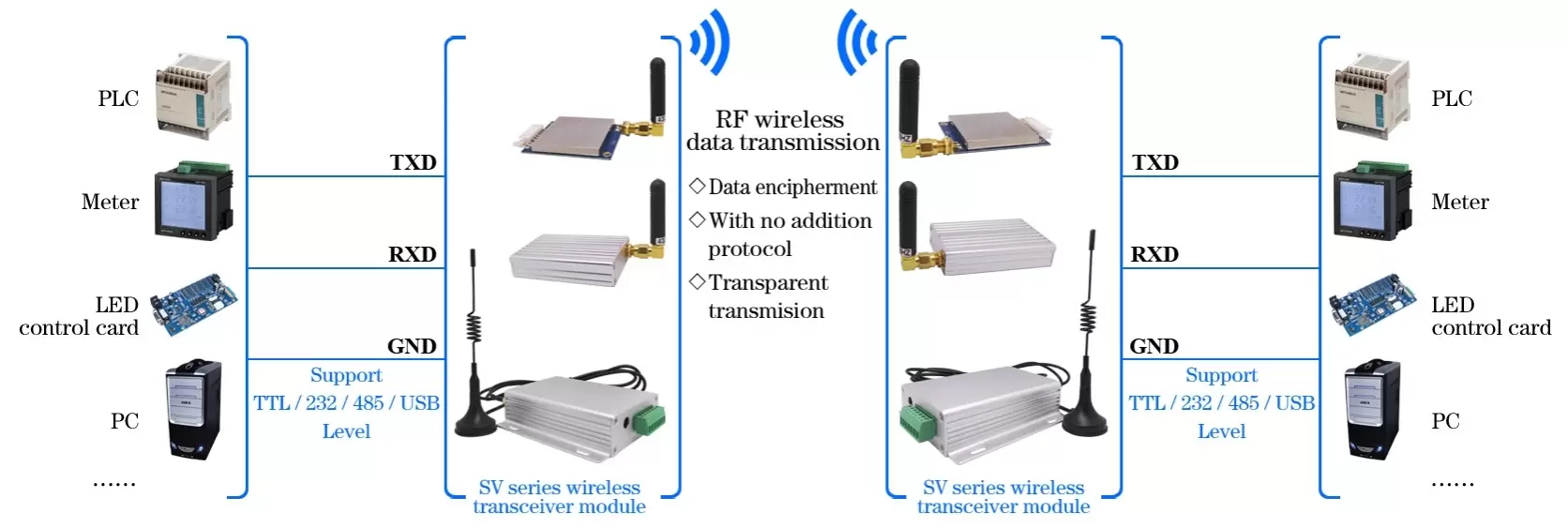

Circuito de aplicación del módem RF industrial de 2 W SV6202

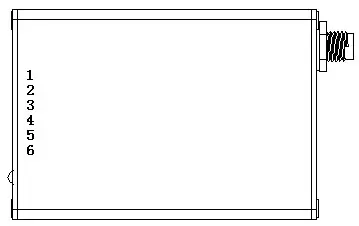

Definición de pines del módem RF industrial de 2 W SV6202

N.º de pin	Definición	Descripción
1	VCC	Conectado a la fuente de alimentación positiva (típicamente 5 V)
2	Tierra	Conectado a tierra
3	TXD	TXD del módulo y conectar a RXD externo
4	RXD	RXD del módulo y conectar a TXD externo
5	COLOCAR	Habilitar modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar nivel alto para salir del modo de configuración) Válido cuando el pin CS está alto o se deja abierto.
6	CS	Para la versión predeterminada del módulo, este pin debe dejarse flotante (el módulo tiene un circuito de reinicio automático anti-choque incorporado) Nota: Los clientes pueden personalizar la versión de suspensión del programa (sin función de reinicio automático), suspensión de nivel bajo, corriente inferior a 5 uA, salida de nivel alto predeterminada.

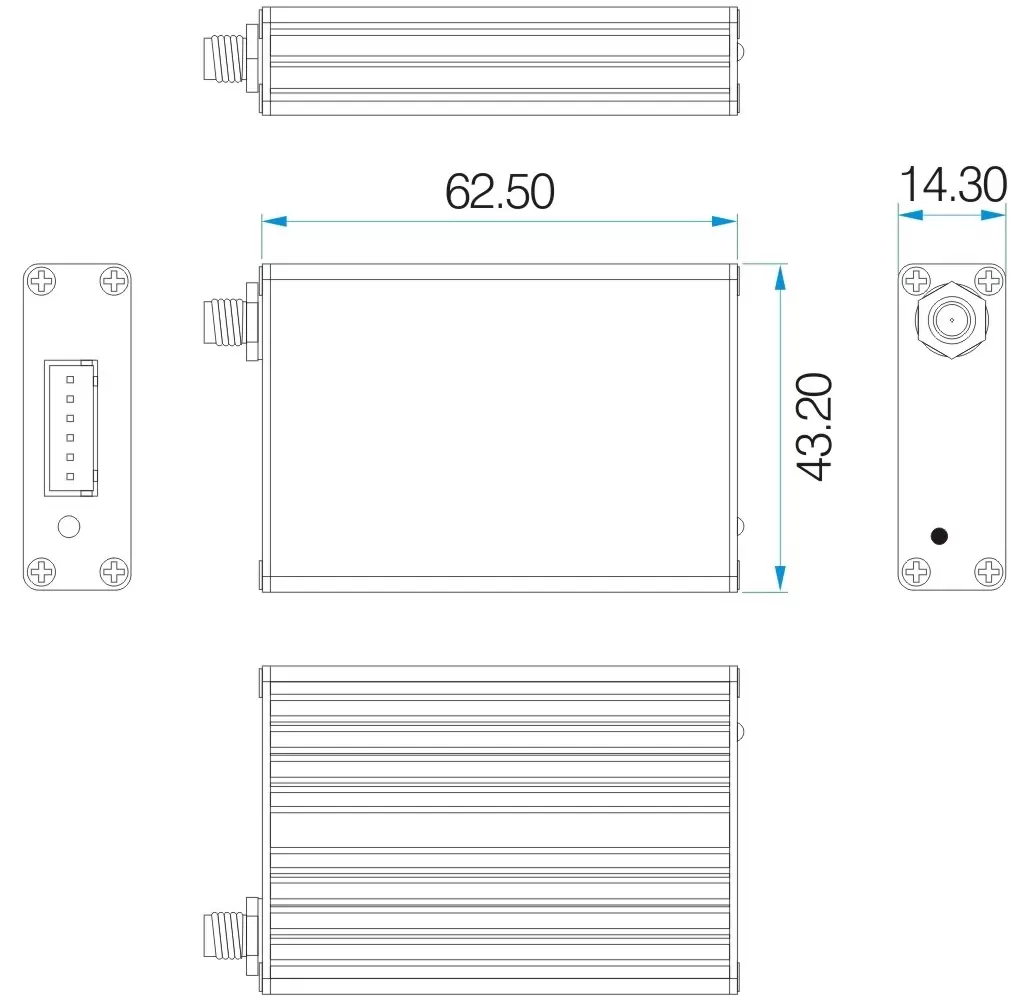

Dimensiones mecánicas del módem RF industrial de 2 W SV6202
