SV6300: Módem RF industrial de alta potencia y altamente integrado de 3 W con protección ESD

SV6300 es un módem de RF altamente integrado y de ultra larga distancia, que adopta el Si4432 de alto rendimiento de Silicon Labs y un microcontrolador industrial. Se puede elegir TTL/232/485 correspondiente a SV6300-TTL/SV6300-232/SV6300-485. SV6300 tiene buena sensibilidad y potencia de salida de 1W para lograr un largo alcance de RF y una comunicación de RF confiable. Para evitar interferencias, el SV6300 proporciona 40 canales de frecuencia y Net ID configurable. SV6300 es flexible pero fácil de usar, viene con muchos parámetros, tales como: frecuencia, velocidad de datos, potencia de salida, ID de red, ID de nodo. Los usuarios pueden configurar los parámetros a través de una PC o el propio dispositivo del cliente.
SV6300 utiliza estrictamente un proceso sin plomo para producción y pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetros	Mín.	Tipo.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	9	12	18.5	V
Temperatura de funcionamiento	-40	25	+85	℃
Consumo actual
corriente de rx		<30		mamá
corriente de transmisión		<600		mamá	@34.7dBm
Dormir actual		<5		ua	Nivel @TTL
Parámetros de radiofrecuencia
Rango de frecuencia	414.92	433.92	453.92	megahercio	@433MHz
Rango de frecuencia	470.92	490.92	509.92	megahercio	@490MHz
Tarifa de datos	1.2	9.6	115.2	Kbps	GFSK
Potencia de salida	15	/	+35	dBm
Sensibilidad		-121		dBm	@1,2 Kbps

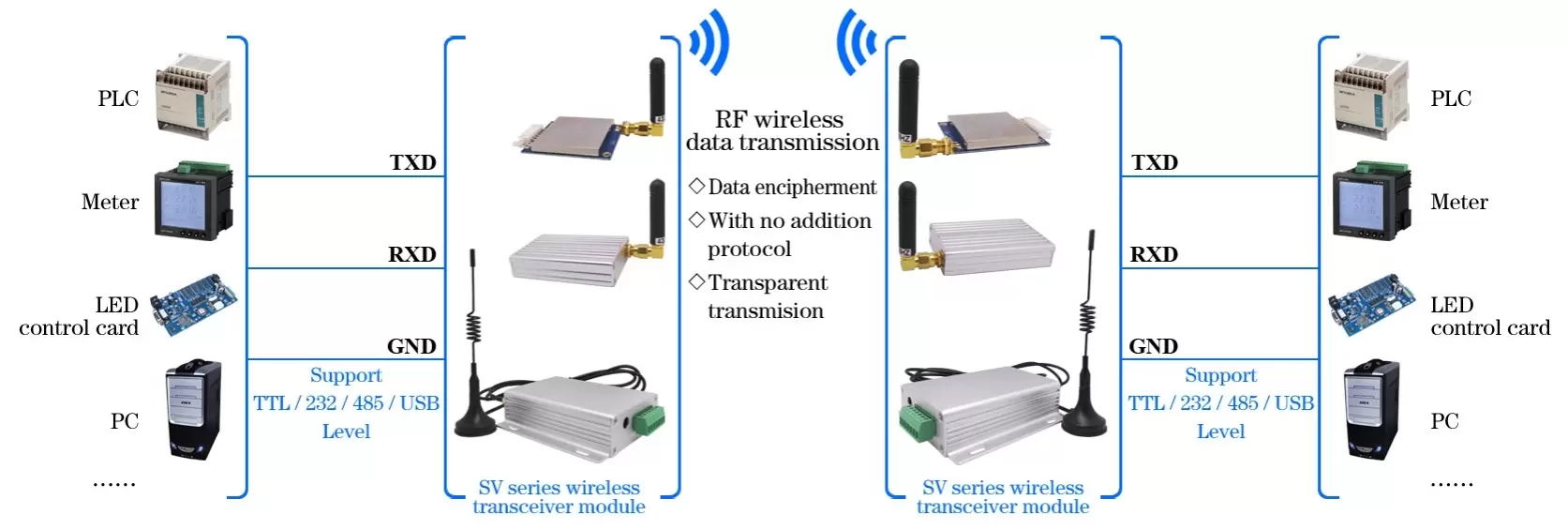

Características del módem RF SV6300

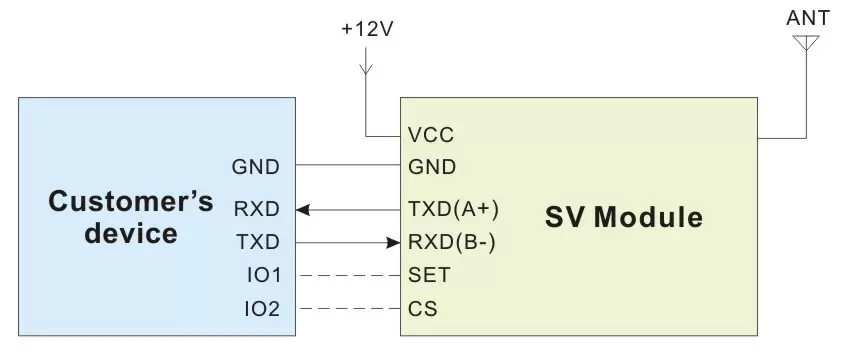

Circuito de aplicación típica del módem RF SV6300

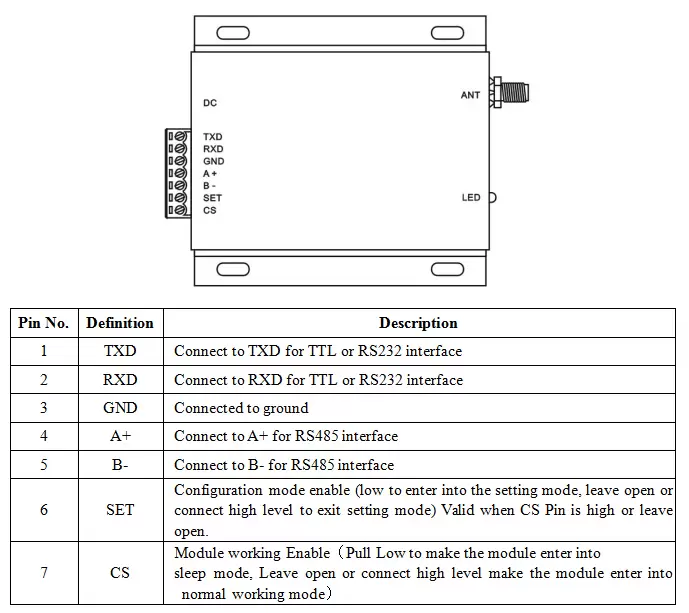

Pines del módem RF SV6300

Pin No.	Definición	Descripción
1	TXD	TXD del módulo y conexión a RXD externo
2	RXD	RXD del módulo y conexión a TXD externo
3	Tierra	Conectado a tierra
4	A+	Conecte a A+ para la interfaz RS485
5	B-	Conecte a B- para la interfaz RS485
6	COLOCAR	Habilitar el modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar el nivel alto para salir del modo de configuración) Válido cuando el Pin CS está alto o dejar abierto.
7	CS	Para la versión predeterminada del módulo, este pin debe dejarse flotante (el módulo tiene un circuito de reinicio automático anti-choque incorporado) Nota: Los clientes pueden personalizar la versión de suspensión del programa (sin función de reinicio automático), suspensión de bajo nivel, corriente inferior a 5uA, salida de alto nivel predeterminada.

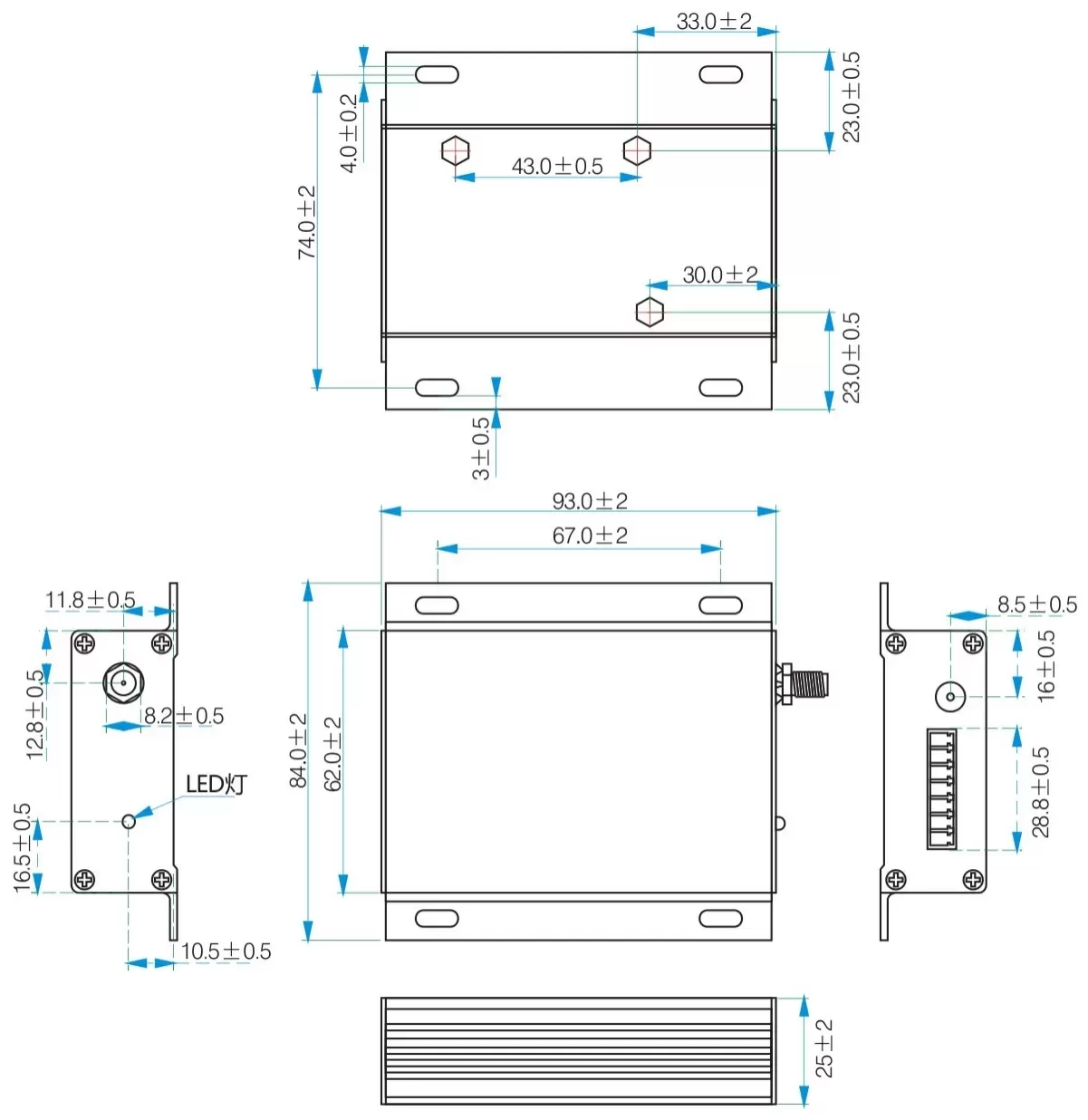

Dimensiones mecánicas del módem RF SV6300
