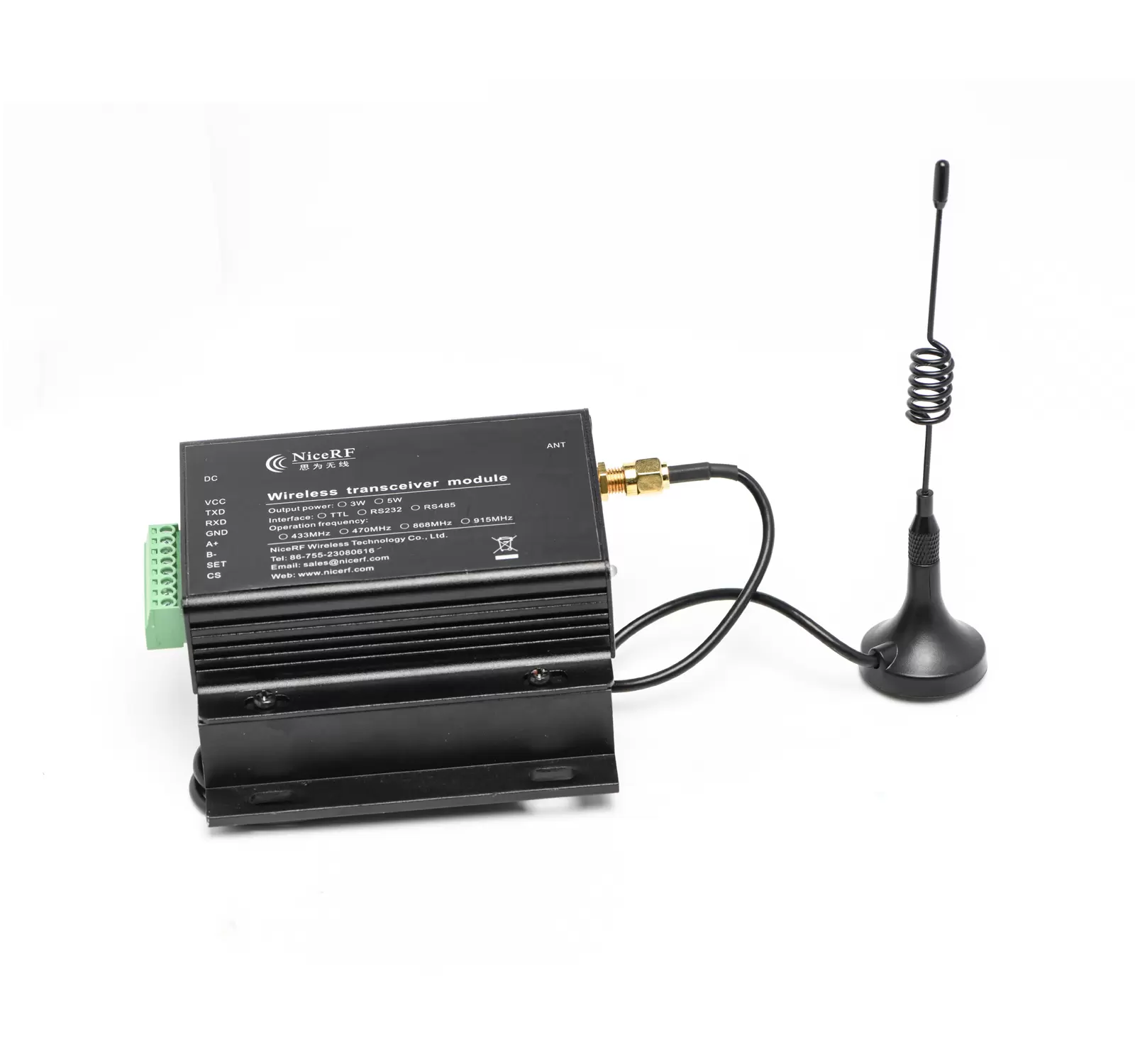

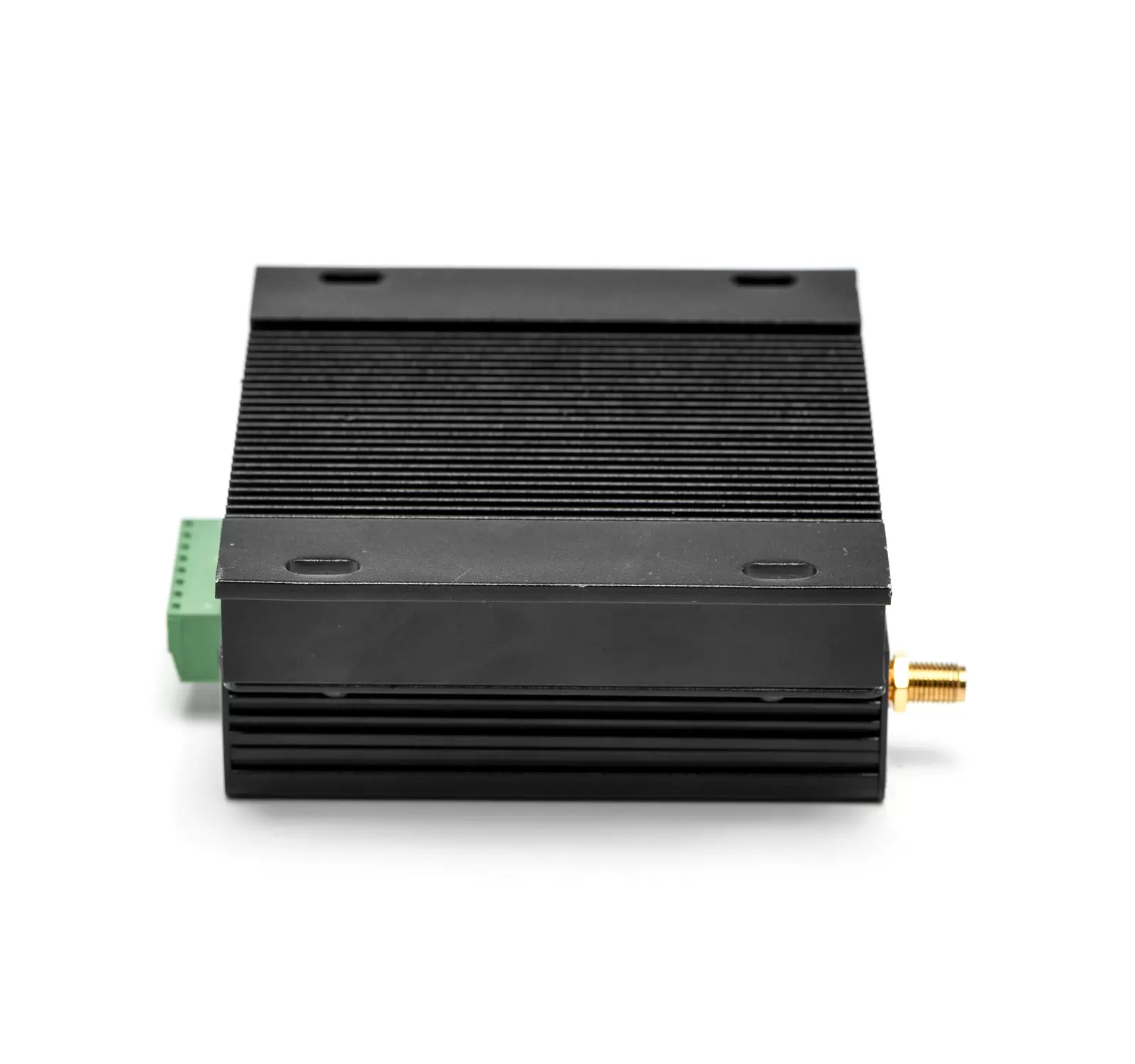

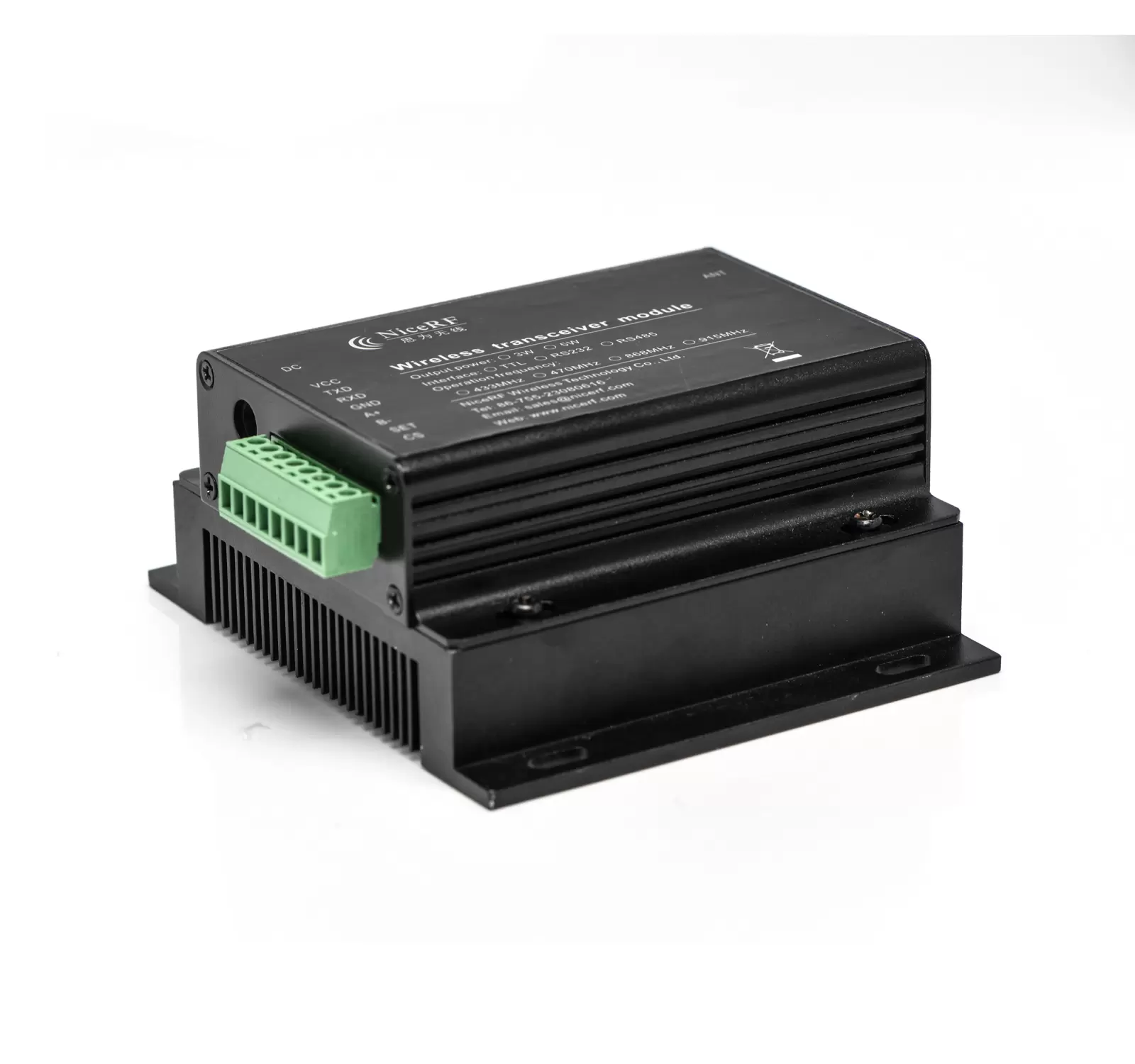

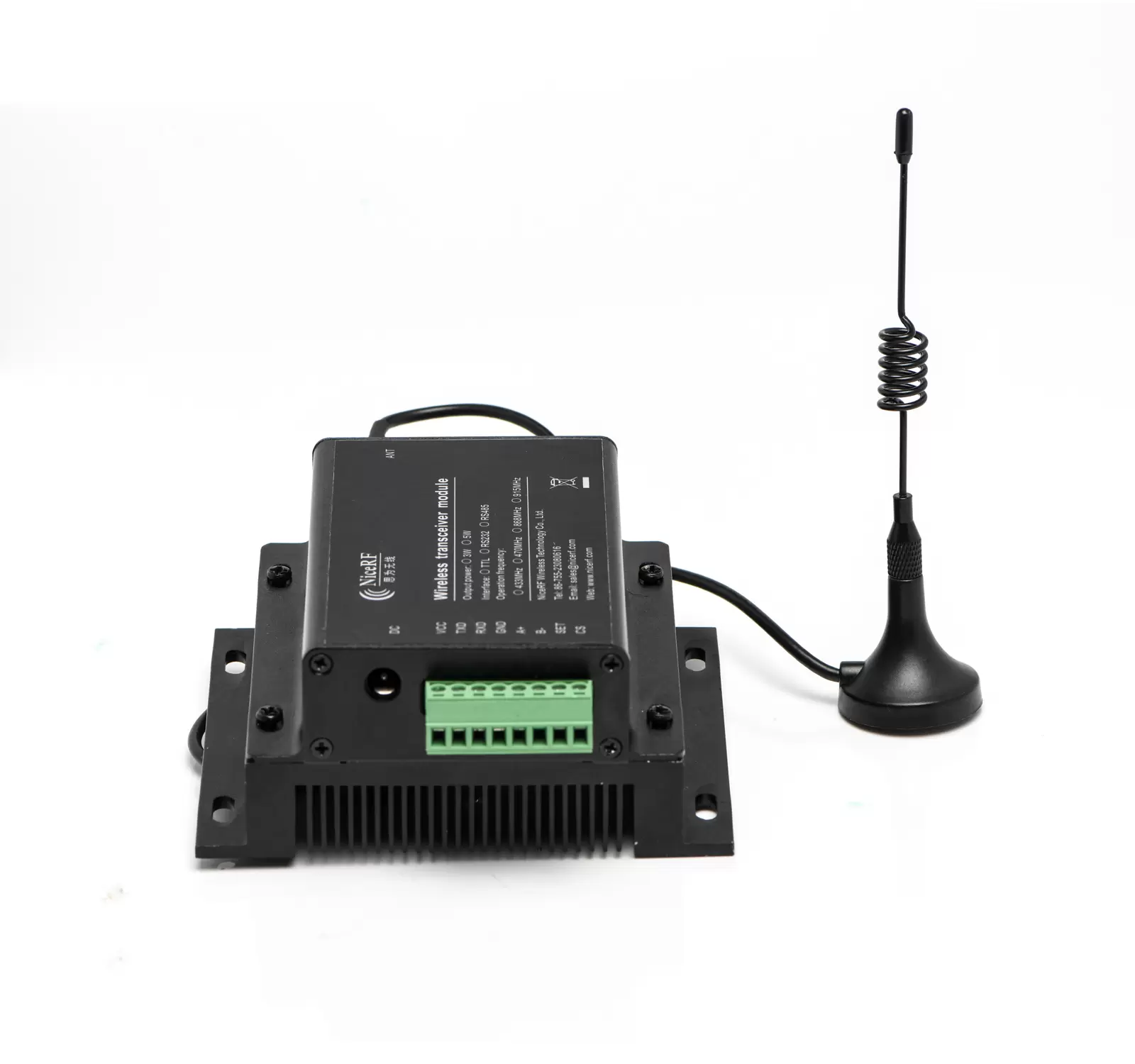

LoRa6500Pro: Módem RF LoRa de largo alcance y amplio voltaje de 5 W con capacidad de malla y protección ESD

LoRa6500Pro: Módem RF LoRa de largo alcance y amplio voltaje de 5 W con capacidad de malla y protección ESD

El módulo LoRa Pro es una nueva serie de módulos LoRa de red mejorados de Wireless. Adopta el chip SX127X de Semtech.
Para satisfacer las necesidades de aplicaciones de diferentes clientes, diseñamos el software del módulo de esta serie como un todo en uno. Los usuarios pueden cambiar entre diferentes modos de trabajo a través del módulo de configuración del software de PC. En modo MESH, el módulo de enrutamiento tiene enrutamiento automático. Función, el usuario puede formar una transmisión de red sin zona ciega sin limitación de distancia mediante una combinación de múltiples módulos. Al mismo tiempo, los usuarios también pueden cifrar datos inalámbricos AES128 a través del software de PC o instrucciones del puerto serie, lo que hace que la transmisión de datos sea más segura.
LoRa6500Pro está diseñado para una potencia de salida de 5 W y está disponible en niveles TTL/RS232/RS485. Es ampliamente utilizado en el control de transmisión remota inalámbrica.
El módem RF LoRa6500Pro utiliza estrictamente un proceso sin plomo para producción y pruebas, y cumple con los estándares RoHS y Reach.
Nota: La serie LoRa Pro se puede configurar para que sea compatible con nuestros módems LoRa RF anteriores.
Características de hardware:
1. La carcasa metálica de distancia ultralarga, además de un radiador separado, puede funcionar de manera confiable y estable durante mucho tiempo.
2. Circuito de reinicio automático antichoque de hardware incorporado para resistir fuertes señales de interferencia externa.
3. Circuito de protección de conexión inversa integrado contra sobrecorriente y sobretensión.
Características del software:
Método de cifrado de datos AES128.
La función LBT (escuchar antes de hablar) es opcional.
Nodo/ruta/nodo+ruta opcional en modo MESH.

Contáctenos

DESCARGAR

Parámetros	Mín.	Tipo.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	9	12	30	V
Temperatura de funcionamiento	-40	25	+85	℃
Consumo actual
corriente de rx		< 18		mamá	nivel TTL
corriente de transmisión		< 1,8		A	@ 37dBm, 12V
Dormir actual		< 7		mamá
Parámetros de radiofrecuencia
Rango de frecuencia	414.92	433.92	453.92	megahercio	@433MHz
Rango de frecuencia	470.92	490.92	509.92	megahercio	@490MHz
Tarifa de datos	91	656	17353	bps	@LoRa
Potencia de salida	28		+ 37	dBm	@12V, 433MHz / 490MHz
Sensibilidad		-139		dBm	@91bps

Interfaz	TTL, RS232, RS485
Red	MALLA
Frecuencia	433MHz, 470MHz, 868MHz, 915MHz
Modulación	lora
Potencia de salida	5W

Características del módem LoRa RF LoRa6500Pro

Distancia de transmisión en área abierta hasta 15 km a 91 bps
433/470MHz (personalizable)
Cifrado de datos AES128
Modo de trabajo MALLA
Nivel de salto en modo MESH
Cifrado CRC opcional
40 canales
Modulación LoRa
Interfaz: TTL/RS232/RS485
Sensibilidad: -139 dBm
Potencia de salida máxima: 5W (+37dBm)
Voltaje de funcionamiento: 9 ~ 30 V
Temperatura de trabajo: -40 ~ +85 °C

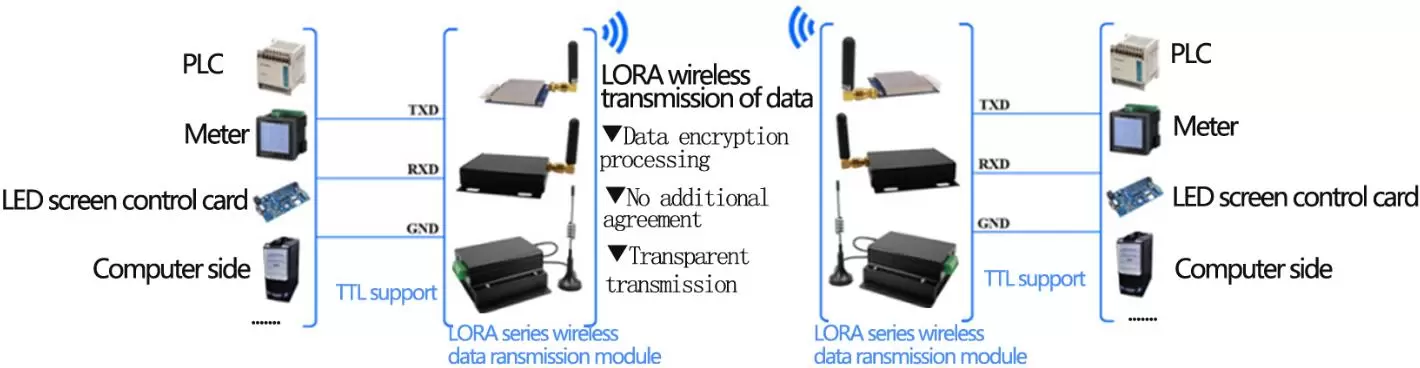

Aplicaciones del módem LoRa RF LoRa6500Pro

Mando a distancia
Lectura remota de contadores
Recopilación de datos industriales
Telemetría domótica
Comunicación de datos inalámbrica
Sistema de control de acceso

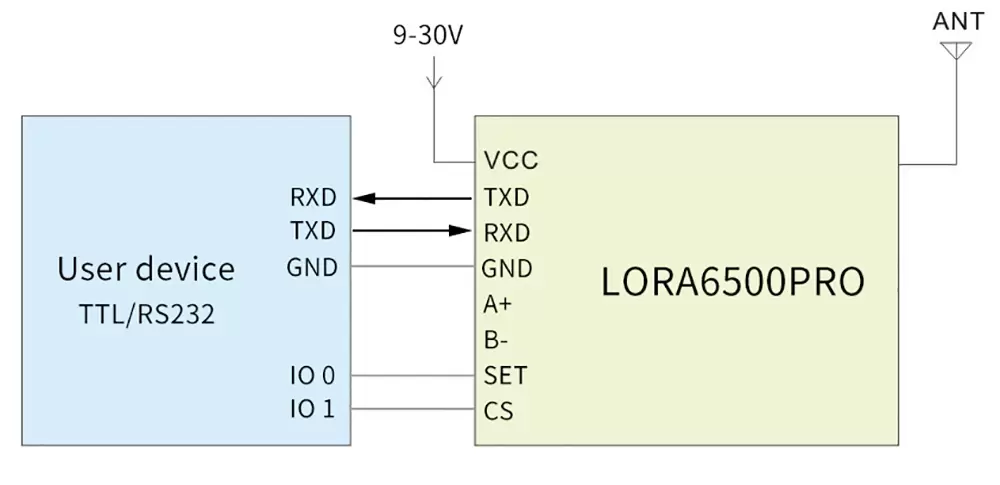

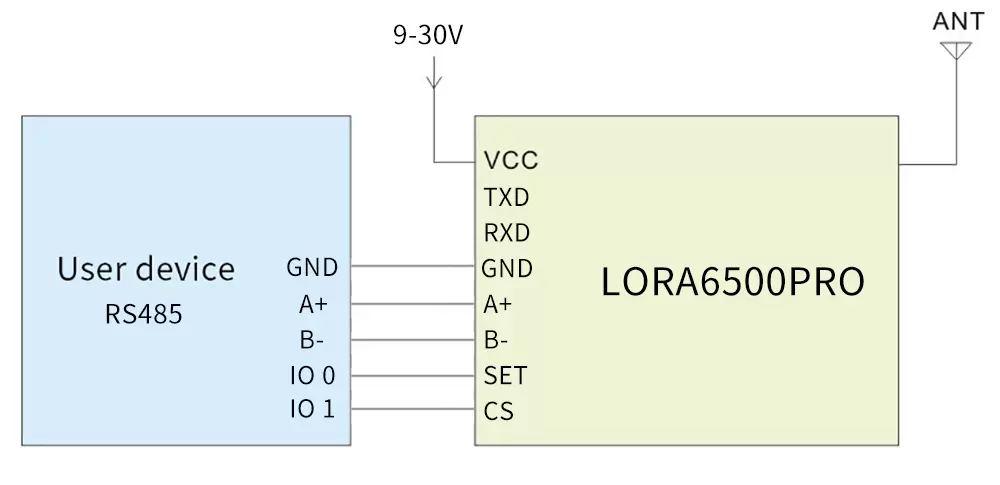

Circuito de aplicación típico del módem LoRa RF LoRa6500Pro

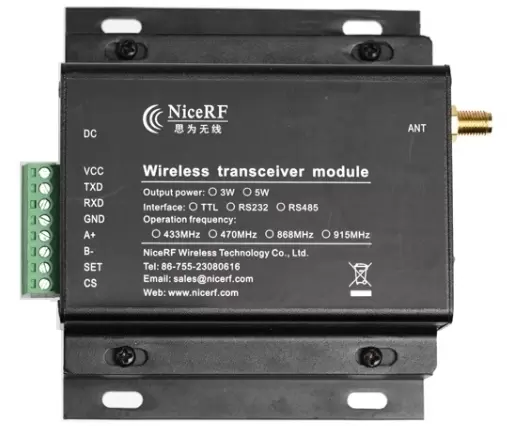

Pines del módem LoRa RF LoRa6500Pro

Pin No.	Definición	Descripción
1	VCC	Conectado a la fuente de alimentación positiva (típico 12 V)
2	TXD	Conéctese a TXD para interfaz TTL o RS232
3	RXD	Conéctese a RXD para interfaz TTL o RS232
4	Tierra	Conectado a tierra
5	A+	Conecte a A+ para la interfaz RS485
6	B-	Conecte a B- para la interfaz RS485
5	COLOCAR	Habilitar el modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar el nivel alto para salir del modo de configuración) Válido cuando el Pin CS está alto o dejar abierto.
6	CS	Habilitar el funcionamiento del módulo (tire hacia abajo para que el módulo entre en modo de suspensión, déjelo abierto o conecte el nivel alto para que el módulo entre en modo de funcionamiento normal)

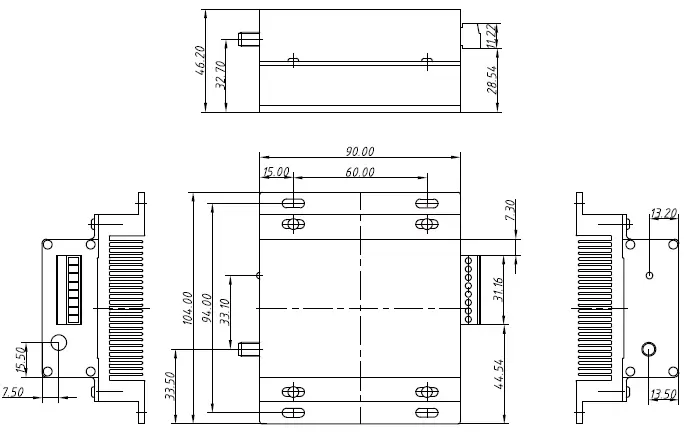

Dimensiones mecánicas del módem LoRa RF LoRa6500Pro

LoRa6500Pro: Módem RF LoRa de largo alcance y amplio voltaje de 5 W con capacidad de malla y protección ESD

Características del módem LoRa RF LoRa6500Pro

Aplicaciones del módem LoRa RF LoRa6500Pro
