LoRa6500II: Módem LoRa de 5 W de alta velocidad y largo alcance con protección ESD

El módulo LoRa6500II es una nueva serie de módulos de comunicación inalámbrica de red mejorados. Utiliza la avanzada tecnología LoRa de modulación de espectro ensanchado por salto de frecuencia para lograr una alta sensibilidad. Su capacidad de penetración y alcance de comunicación son mucho mejores que los productos FSK y GFSK actuales, y ofrece una mayor resistencia a las interferencias. Diseñamos el módulo como un sistema integral para satisfacer las necesidades de los diferentes clientes. Los usuarios pueden cambiar entre diferentes modos de funcionamiento mediante software o comandos. En modo MESH, el módulo de enrutamiento cuenta con una función de enrutamiento automático, lo que permite crear una red sin zonas ciegas y sin límite de distancia. Asimismo, se puede cifrar la información inalámbrica AES128 mediante software o comandos seriales, lo que aumenta la seguridad de la comunicación inalámbrica.
LoRa6500II está diseñado para una potencia de salida de 5 W y está disponible en niveles TTL/RS232/RS485, que se utilizan ampliamente en las industrias de control remoto inalámbrico.
LoRa6500II utiliza estrictamente un proceso sin plomo para su producción y pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetros	Mín.	Típico.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	9.0	12.0	30	V
Temperatura de funcionamiento	-40	25	+85	°C
Consumo actual
Corriente Rx		< 9		mamá
Corriente de transmisión		< 1.6		A
Corriente de sueño		<2		mamá
Parámetros de RF
Rango de frecuencia	414.92	433.92	453.92	megahercio	@433 MHz
	470.92	490.92	509.92	megahercio	@490 MHz
	849.92	868.92	888.92	megahercio	@868 MHz
	895.92	914.92	934.92	megahercio	@915 MHz
Velocidad de datos	1312		62500	puntos básicos	@LoRa
Potencia de salida	26		+37	dBm	0~7 ajustable
Sensibilidad		-129		dBm	@1,3 kbps

Características del módem LoRa LoRa6500II

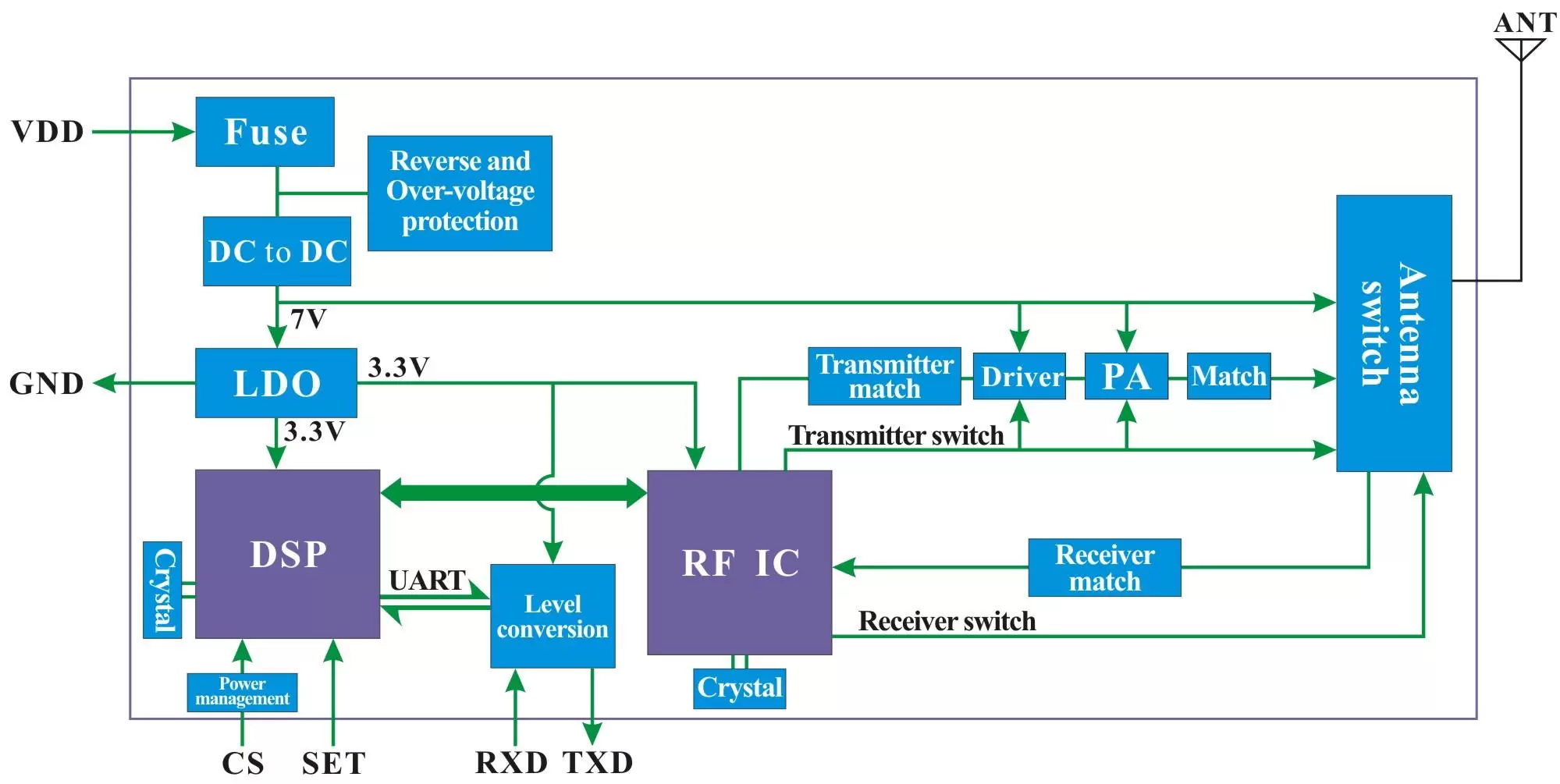

Diagrama de bloques del módulo inalámbrico LoRa6500II.

Diagrama de bloques del módem LoRa LoRa6500II

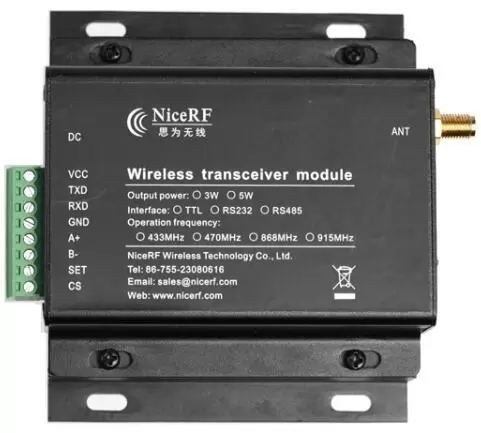

Definición de pines del módulo inalámbrico LoRa6500II.

NO.	ALFILER	Descripción
1	VCC	Conectado a la fuente de alimentación positiva
2	TXD	TXD de interfaz serial
3	RXD	RXD de la interfaz serial
4	Tierra	Tierra de energía
5	A+	Conectar a A+ para la interfaz RS485
6	B-	Conectar a B- para la interfaz RS485
7	COLOCAR	El modo de configuración se habilita cuando CS se activa en alto (0: modo de configuración, 1: modo de trabajo normal)
8	CS	Habilitación del módulo (suspender a nivel bajo, salida de nivel alto predeterminada)

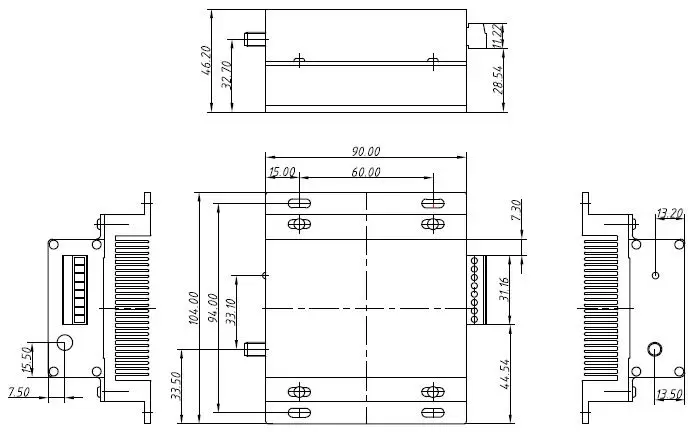

Dimensiones mecánicas del módulo inalámbrico LoRa6500II

Dimensiones mecánicas del módem LoRa LoRa6500II
